CNC加工的CAD图纸如何制作-深圳伟迈特

作者: 编辑: 来源: 发布日期: 2021.11.19
信息摘要:
CNC加工是工程和工业制造领域广泛使用的术语。CNC加工是工业中使用的一种技术或工艺,通过计算机控制机器以生产不同的机器零件。CNC代表计算…
CNC加工生产CAD图纸如何制作
CNC加工是工程和工业制造领域广泛使用的术语。CNC加工是工业中使用的一种技术或工艺,通过计算机控制机器以生产不同的机器零件。CNC代表计算机数字控制。不同类型的工具是通过数控机床控制的,包括铣床、车床和磨床。CNC机器实际上是车床和铣床等机器的组合,通过编码控制,通过计算机编程来制造不同的零件。
如果您想要通过CNC加工生产过程制造的零件,那么您应该了解一些术语。 CNC加工中使用了不同的技术,它们具有一定的优势,为了准确地完成您的工作,您应该知道这些技术是如何工作的?
什么是CAD图纸?CNC加工生产
CAD图纸是通过计算机上的不同软件制作的。这些图纸是在2D和3D中创建的。CAD代表计算机辅助设计。CAD图纸是在软件上精确创建的,供以后使用。这些图纸用于分析和数控加工生产。有多种用于创建CAD设计的软件,几乎所有软件都能够为CNC生产创建精确模型。
                                                 cnc加工

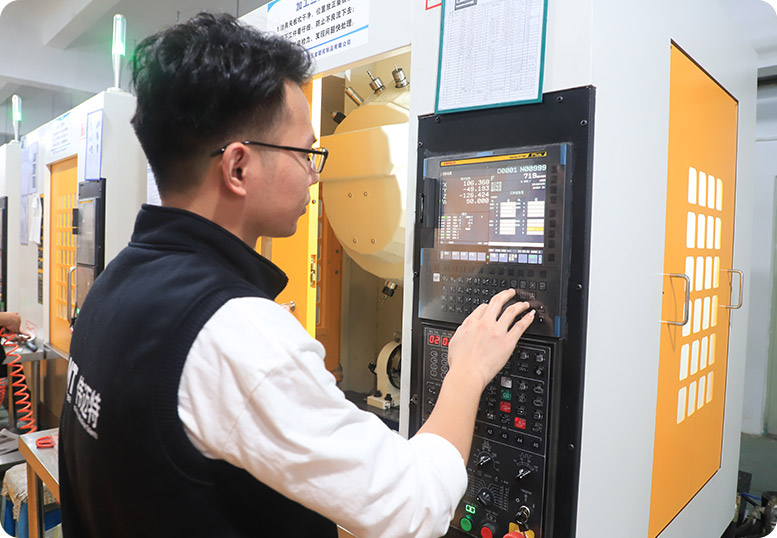

什么是G代码?
前面已经提到,数控机床使用特殊编码来生产零件。CNC机床通常使用的这种代码称为G代码。此代码包含机器在特定角度、指定时间、重复周期、所用工具的坐标和旋转速度下操作的指令。CNC机器可以使用这些CAD图纸或文件来生成零件,但在将这些3D图纸转换为G代码之前,需要CAM软件可以将图纸中的不同参数转换为G代码。CAM 代表计算机辅助制造。现在,这个G代码是计算机的指令,控制不同的工具,生成所需的零件。此代码适用于小部分。代码的每一行都包含有关要从原材料块生成的零件的信息。数控机床在三个维度上工作。现在,如果您需要完全按照您想要的方式生产零件,那么您必须为此提供3D图纸。
编码是如何完成的?它是如何工作的?

CNC机器也可以手动编码,但这样做可能会出错。由于代码中包含大量信息,并且一次使用一条指令进行工作,因此如果某些内容被错误解释,则可能会破坏您想要的零件的整个几何形状。例如,您有一个块,您想在其中创建一些孔,以某些角度切割边缘并以某个角度完全移除某些部分。现在将相应地以不同的数字组合生成G代码,该代码将指示机器以特定的长度和角度移动。如果在此过程中犯了一个小错误,并且您想要的零件较长一侧的一组角度与零件较短一侧的一组角度互换,则零件的整个几何形状都会被破坏。为了避免此类错误,使用了3D绘图。

cnc加工

如何创建3D图纸?还有他们的优势
3D绘图是在软件中创建的。不同的3D设计软件具有不同的用户界面和生成设计的命令。大多数情况下,首先选择长度和宽度以及它们的尺寸来创建零件的2D设计,然后通过将其挤出一定的厚度来生成3D设计。现在执行不同的操作以在设计中进行不同的更改。可以在软件中制作零件中的任何孔图案并以某个角度去除一些材料,以生成您想要的确切零件。现在通过CNC加工来创建这个零件,CAM软件用于生成用于指导CNC机器的G代码。有不同的CAD/CAM软件,如Autodesk,用于生成3D设计,然后将其转换为G代码。
尽管3D设计需要一些时间,具体取决于其复杂性,但使用此技术可以轻松处理此过程。所以为了得到你想要的东西,生成一个3D设计。确保 3D设计完全符合您的要求,然后通过CNC加工使其精确制造
