CNC加工中心出现加工误差的原因有哪些?

CNC加工中心是一种高精度、高效率的自动化金属加工设备,配备多工位刀塔或动力刀塔,可加工直线圆柱、斜圆柱、圆弧及各种螺纹、槽、蜗杆等复杂工件。

具有直线插补、圆弧插补等多种补偿功能,在复杂零件的大批量生产中发挥了良好的经济效果。但是,控制系统、驱动系统和被控对象的电气和机械系统中的任何问题都会导致错误问题。在下面的指南中,我们简要介绍了错误的原因和解决方法 数控加工。

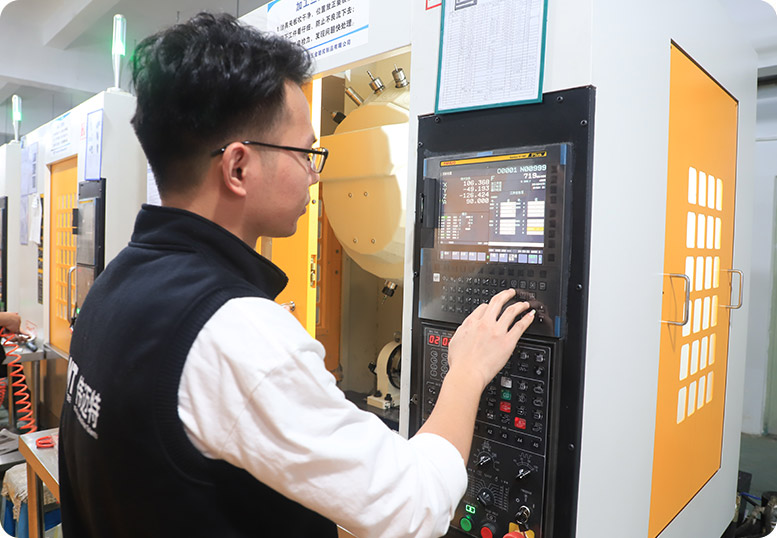

cnc加工

CNC加工中心出现错误的原因是什么以及如何解决

① 在高速加工中,数控系统可能存在加减速误差和伺服系统滞后误差。

②由于控制系统、驱动系统和被控对象机电系统的惯性,在加速度较大时会出现冲击、振动、超程、失步等动态误差。

③在三轴数控立铣中,加工误差由两个因素组成:线性逼近误差和法向矢量旋转误差;

④ 加工误差与被加工面的法向曲率、刀具半径和插补长度有关,与插补长度的平方成正比。

⑤编程、刀具选择和人为因素也可能导致加工精度异常。

⑥ 法向量的旋转误差是由加工面法向量沿插补线方向旋转引起的,与刀具半径的大小成正比。

⑦ 刀具材料和切削油性能影响造成的精度误差。

CNC加工中心出错的解决方法

①数控系统的自动升降速由数控系统的软件功能自动实现。基本要求是选择的加减速规律要保证轨迹精度和位置精度,保证加减速过程的快速、稳定和稳定。同时,控制算法应尽可能简单,易于计算机实现。

② 对于凸面,可以通过修改刀具中心位置来补偿法向量旋转误差,而对于凹面,则不需要补偿;当系统没有自动补偿功能时,采用减小刀具半径的方法来减小误差。

③ 线性逼近误差由插补弦长决定,与数控系统的插补周期和刀具进给速度有关。可以通过选择插补周期较小的数控系统或降低进给速度来控制线性逼近误差。

④ 切削线残余高度误差是曲面加工中影响工件表面粗糙度的主要因素。通过选择合理的切割线宽参数可以控制误差。

⑤数控中心的刀具材料和切削油直接影响刀具的磨损程度,磨损快的刀具会对工件产生较大的误差。为不同的工艺选择相应的刀具和切削油有助于提高工件的精度。

以上就是数控加工中心出现误差的原因,只有分析误差的机理,才能有针对性地采取措施,有效提高工件质量。
