军工零部件cnc加工盐雾测试的作用-深圳伟迈特

您当前的位置： 首页 > 资讯频道 > 资讯百科 > 技术百科 > 军工零部件cnc加工盐雾测试

军工零部件cnc加工盐雾测试

作者： cnc加工编辑：来源：发布日期： 2021.09.18

信息摘要：

定制铝合金cnc加工零件氧化后盐雾测试影响因素我们生产军工零部件，需要零件重量轻，采用了铝材料。因为在户外使用，定制铝加工零件表面很容易氧…

定制铝cnc加工零件氧化后盐雾测试影响因素
我们生产军工零部件，需要零件重量轻，采用了铝材料。因为在户外使用，定制铝加工零件表面很容易氧化。导致定制铝 cnc加工零件性能存在隐患风险，为解决此不良问题点。我们进行了反复试验。总结因素有以下几点：
1.切削液问题：

定制铝cnc加工零件材料加工过程中，因为切削液中含有其它化学成分导致定制铝加工零件表面腐蚀，氧化后产生沙孔，使用雾化测试效果达不到24小时，引发定制铝加工零件周围沙孔即产生发黑。

2.氧化膜的厚度问题：

氧化定制铝加工零件时氧化膜厚度是关键，我们试验了氧化膜厚在5uM的，盐雾在24小时左右产生发黑，氧化膜厚在7um的定制铝加工零件盐雾测试在36小时左右出现发黑不良。

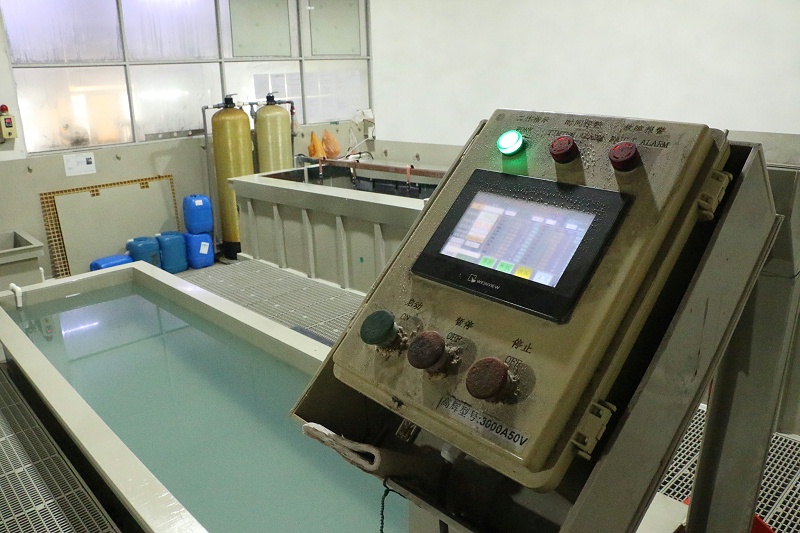

3.氧化后的封闭处理问题
即使氧化膜厚出现8uM.但定制铝加工零件氧化后封闭处理也是很关键的，我们采用了65℃以上高温封闭，时间在25分钟以上.
其定制铝加工零件测试结果盐雾可以在96小时以上。
基于以上的试验，解决了定制铝 cnc加工零件的痛点，我们非常的有成就感，以上分享避免大家再走弯路！
