伟迈特和您探讨油冷快速接头配件及软管指南

作者: 编辑: 来源: 发布日期: 2021.09.16
信息摘要:
AN配件及软管指南 我们知道AN软管及接头,常常应用于赛车、航空工业AN管件等之上。AN 代表陆军-海军,因为该规范是根据二战期间使用的柔性…
AN配件及软管指南
我们知道AN软管及接头,常常应用于赛车、航空工业AN管件等之上。AN 代表陆军-海军,因为该规范是根据二战期间使用的柔性流体连接标准制定的,AN油冷接头有多种不同的角度,以协助布线和间隙,它们有直线、30、45、60、90、120、150 甚至 180 度。

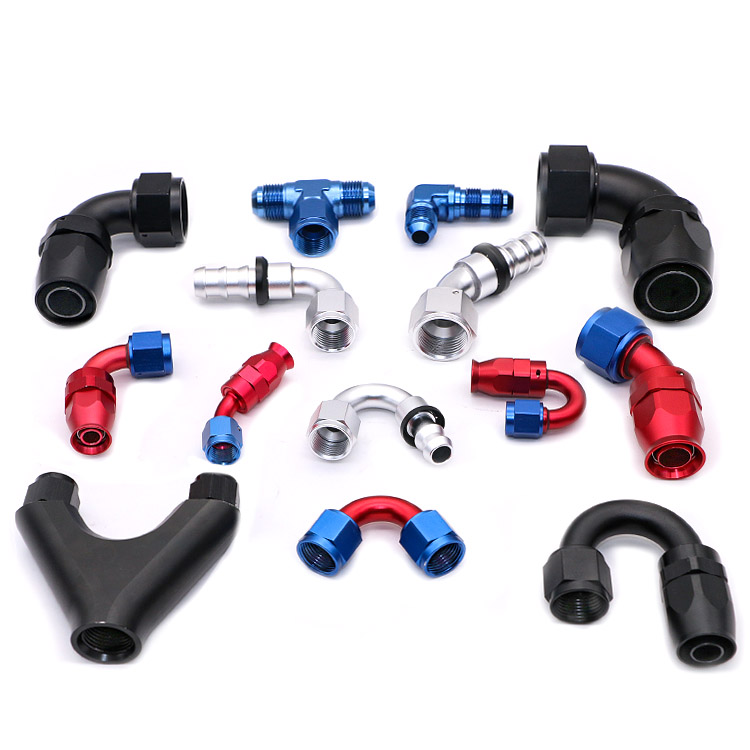

                                                            油冷快速接头配件
AN油冷快速接头的类型与尺寸
通常常见的类型一般都是由压接类型、可重复使用的软管末端和推锁组成。
压接式接头:
它需要带有特定模具的液压机才能将轴环正确地压接到软管端部,因此常用于制造大量软管的设施。这些机器和模具的成本往往很昂贵,因此您不会看到个人或小型车队使用它们。 压接式软管需要一个新的压接环才能重复使用,但如果正确压接,则被认为是最坚固、最可靠的接头。
可重复使用的软管末端:
软管末端使用两部分系统将软管固定到位达到可重复使用的。实用性能常常与不锈钢或尼龙编织物的编织软管一起使用.
推锁:
它们是带有倒钩末端的单件单元因此推锁式软管是最容易组装的。推锁与涂层软管一起使用,因为它们没有防止编织物散开的功能。可以单独使用倒钩将软管固定到位, 软管被压在倒钩上并固定,也可以使用额外的夹子。
尺寸类别:

每个尺寸编号都有自己的标准螺纹尺寸,它与软管内径、管外径和 SAE 螺纹尺寸有特定关系。合身尺码从2号线到32号线,共13种。

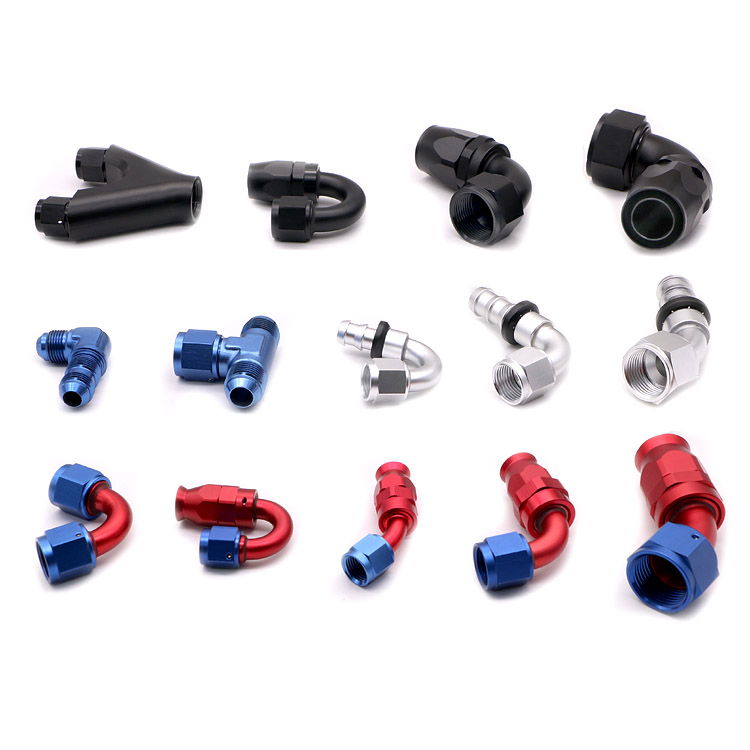

                                                                  油冷快速接头配件

AN管件是怎么制造的?
当工艺或材料的不同制造的方式也会有所差异,为了让大家更好的去了解我们由铝件举例,下面为大家展示生产过程。
1.在制造过程的第一步就是选合适的材料(这里我们以6061铝为例)。
2.准备好AN管件的制作部分,包括:管端、中间管、插座、螺母和锁线。
3.制作中管:利用图纸预留的尺寸进行切割、弯曲的操作这样可以获取中管。
4.管端零件:使用CNC制作两个完全相同的管端铝件
5.套筒与螺母的制造:由于这里是防止泄露的固定件,所以材料的选择更为耐用性的合金制作套筒与螺母。
6.锁线:使用金属切割的方式去准备不锈钢锁线。
7.焊接:使用焊接技术将两个管道部分于中间的管进行焊接、打磨直到没有遗漏与焊接痕迹为止。
8.组装:将制作好的零件与管件组装好。

经典的AN油冷接头常见的表面处理有哪些?
AN的表面处理有多种多多样其中最经典的由以下几种:
1抛光
2喷砂
3不同颜色的阳极氧化或多色阳极氧化
4不同颜色的绘画
5不同颜色的丝网印刷

如何检测AN油冷接头的质量?
检测是一个复杂且精准的过程,AN检测的流程如下
1. 应用测试:AN油冷接头是具有防漏的功能,我们需要检测它的泄露功能,将需要一个压力水测试套件。您需要做的就是将您的测试部件组装到测试套件中,然后检查是否有气泡水。如果没有,那么测试结果是好的。
2.防锈测试:由于不同AN Fittings在使用是可能会遇到不同的环境,所以我们需要进行AN配件的防锈测试,这样以便于达到更好的使用寿命。我们会使用盐水测试确保AN Fittings零件的耐用性与防锈性。VMT有这样的测试环境测试机,可以快速给你一个详细的结果。
3.表面质量测试:从外观到表面的质量等达标率确保高质量的优质配件。
          油冷快速接头配件
总结
在寻找配件供应商时,有时很难确定最适合您的需求。为了可以帮助您选择合适的工厂,必须满足一下几点:
1.工厂要有强大的生产能力,包括数控车床、数控铣床、折弯机等内部设备。
2.供应商应该有一个良好的采购系统,并提供合适的材料以确保质量。
3.工厂需要有一支优秀的工程团队,可以根据图纸和公差来制作 AN Fittings,如果您需要有关软管端部的技术解答,您可以与专家交谈。
4.公司可以很好地为安配件进行二次加工和精加工。
5.工厂应该有良好的质量控制体系和经验丰富的QC团队。这可以确保您的零件和资金安全。
6.价格可能不是最便宜的,但应该是合理的。此外,报价周转速度快,交货快。

VMT 追求最优质的产品并通过了 ISO9001。我们可以为客户的任何单个项目保证我们的质量和服务。VMT 是一家拥有先进机器的内部制造工厂,包括制造机、冲床、数控车床、三轴数控机床、高精度五轴数控机床。这支持我们为任何软管末端配件项目提供强大的能力。无论它们有多复杂,VMT都能轻松应对。
