手电筒外壳5轴cnc加工曲面如何实现成本降低20%?

作者: 编辑: 来源: 发布日期: 2021.09.10
信息摘要:
伟迈特12年铝合金cnc加工经验,专业加工手电筒外壳5轴cnc加工,铝合金曲面外壳,铝合金腔体等铝件加工,高质量表面处理一站式服务的厂家
手电筒外壳5cnc加工曲面如何实现成本降低20%?

随着电子科技的进步,电子产品本身更新迭代就很快,电子产品除了功能上有差异,市场上很多功能相差不大的产品为了找到差异化, 满足不同的个性需求,很多设

计师在产品外观上追求不同,一个有更高质感的产品外观很多是由3D曲面相交而成的,这种 3D曲面相交的美工线提升了零件外观的立体感与曲线感,增加了产品的销售量,

但同时也使加工成本与加工难度有了很多的提升,所以一个好的结构设计师,他一定会在这中间作取舍, 找到一个外观又好价格又低加工又简单的设计 ,这对结构设

计的工程师是一种挑战与考验人,必须懂得零件加工的工艺,程序,加工方式等

基于以上的行业问题点,为了让广大设计师可以参考,高效的完成设计,我们召集了我们的结构工程师 ,工艺工程师,编程工程师展开了这个课题的讨论,并不断收集更

多案例,成形文案方式,欢迎大家一起参与探究,使此课题越来越全面 ,使一个完美的零件用最优化的工艺来完成!

手电筒外壳http://www.szvmt.com/

案例回顾

我们用一款高档户外战术手电筒的头部零件为实例,这零件的材质AL6061-T6,表面处理为硬质阳极氧化,设计师为了增加头部外观结构的立体感, 使产品外观比同类产品高档,设计时采用了曲面结构设计.

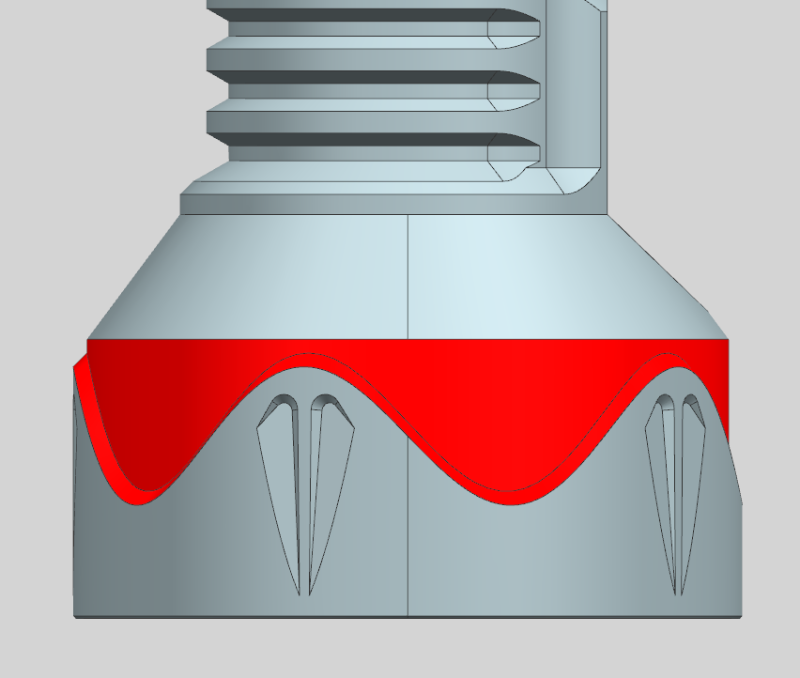

在样品制作阶段,VMT的编程工程师采用走3D曲面刀路+3D曲线刀路(如下图),设备选用 5CNC加工,样品加工出来后虽然通过了客户的确认 ,这种加工方式走出来的表面要抛光处理才能把刀纹彻底处理好 ,同时加工时间上要30分钟以上,使零件加工成本直接上升了 30%以上。


http://www.szvmt.com/LED铝合金手电筒外壳

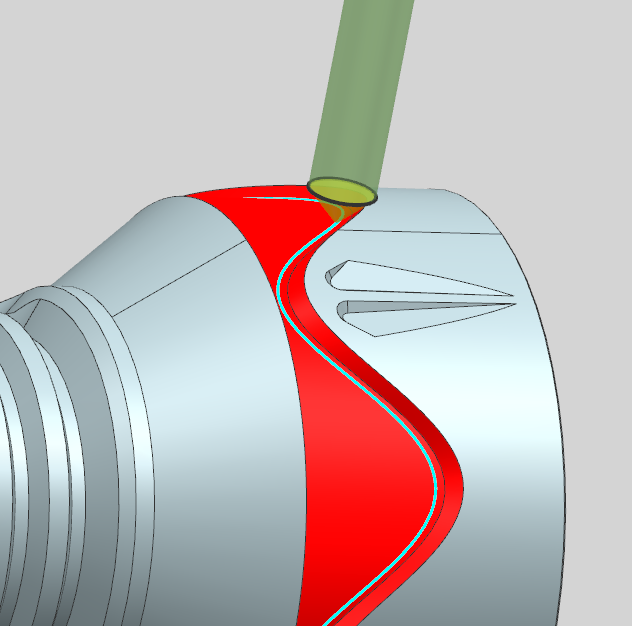

我们为了协助客户降低成本,优化一个成本最低同时质量还比5轴加工更好的解决方案,VMT的编程工程师们经过认真讨论,从加工时间及表面效果作为考量,最终确定订制成型刀,只走 3D曲线刀路(如下图),把底部C角与侧壁一次性加工出来,设备选用成本更低的3+2 CNC,产品加工出来后,表面粗糙度比未变更刀具前的更好(如下图),加工时间也缩短了40%以上,保证了产品的顺利量产。
