如何快速打样5052铝合金投影仪光学引擎外壳？

大多数人在图纸上写“公差±0.005mm”的时候，不知道自己漏掉了两个关键信息：这个数对应多大尺寸，以及工厂在什么条件下才能稳定跑出来。这篇文章专门纠正三个最常见的公差认知误区，并拆解一套适用于5052铝合金CNC快速打样加工的判断框架。

读完你再看任何一张光学外壳图纸的公差标注，都能独立判断它是合理的、过严的，还是信息不完整的。

[

误区一：“公差=一个数”——忽略了基本尺寸和公差等级

很多工程师和采购在沟通5052铝合金CNC快速打样加工需求时，习惯只报一个公差数值，比如“我这个零件能做到±0.005mm吗”。这种问法本身就不完整。公差是一个相对概念，必须同时绑定基本尺寸和公差等级（IT级）才有意义。

真相是：同样标IT6级，尺寸不同，公差数值相差一倍以上。 以ISO 286标准为例，基本尺寸30mm的IT6级公差是13μm；而基本尺寸120mm的IT6级公差是22μm。

如果你只喊一声“±0.005mm”，工厂没法判断你到底要的是IT4级还是IT6级，更不知道加工策略该怎么调。

为什么这个误区这么普遍？ 很多设计师习惯于在产品图上直接标一个绝对值，比如“外径Ø50±0.01mm”，这本身没错。但到了打样阶段，尤其是铝合金快速打样，工厂常常拿到的图纸只有几个关键尺寸，没有完整的公差等级表。

采购转述时就更简略了——“就±0.005mm左右吧”。结果到了机床上，操作员按常规参数跑，首件一测超差，才发现公差等级对应的是完全不同的切削路径和检测方案。

正确做法分三步： 首先，在技术沟通单上写明“基本尺寸+公差值+IT等级”，例如“Ø80mm孔，公差±0.01mm（IT6级）”；其次，问清楚这个公差是在什么条件下检测的——常温20°C还是现场温度；最后，如果零件有多个关键尺寸，按重要性分级标注，不要把所有尺寸都压到同一级。

对于5052铝合金CNC快速打样加工来说，投影仪光学引擎外壳的镜筒孔、散热片定位面、安装基准面通常需要IT6级到IT7级，而侧面非功能面IT8级就足够。

[

误区二：“图纸标的公差，工厂一定能做到”——忽略了五个实现条件

不少人觉得，只要图纸上白纸黑字写了公差，CNC加工厂就应该能做出来。做不出来就是能力不行。这种判断在简单零件上可能成立，但在5052铝合金光学外壳这种薄壁、多腔体、高精度要求的零件上，完全是另一回事。

公差要求的实现取决于五个条件，缺一不可：

条件一：机床精度。 一台五轴联动加工中心的联动精度是多少？如果机床本身的定位精度只有±0.008mm，那稳定跑IT5级公差（比如20mm尺寸对应9μm）就很吃力。

伟迈特的15台五轴联动CNC（DGM MORI/Mazak/Makino）联动精度是±0.005mm，这是条件级实现的硬件基础。

条件二：夹具方案。 光学引擎外壳常有不规则腔体和薄壁结构，用普通虎钳夹持容易变形。五轴一次装夹可以减少重复定位误差，但对夹具的刚性要求高很多。如果夹具设计不合理，零件一松夹就弹回0.02mm，再好的机床也白搭。

条件三：切削参数。 5052铝合金属于防锈铝，塑性好但粘刀。切削速度、进给量、刀具几何角度三者需要精确匹配。很多工厂的通用参数库并不针对5052优化，直接套用6061的参数，结果表面粗糙度超差0.2μm。

伟迈特有15年加工参数数据库，覆盖5052铝合金快速打样常用切削参数与热处理方案，针对不同壁厚和腔体结构单独调参。

条件四：环境温度。 铝合金的热膨胀系数大约是23.6×10⁻⁶/°C——这意味着，温度变化1°C，100mm的铝合金零件尺寸会变化约2.4μm。

如果车间温度波动±5°C，一个100mm尺寸的公差带就直接被吃掉24μm，相当于IT7级的一半。这就是为什么高精度光学件必须在恒温车间加工。

条件五：检测能力。 标了±0.005mm的尺寸，检测设备的精度至少要优于它一个数量级，也就是≤0.0005mm。普通游标卡尺的精度是0.02mm，根本没法用来判定这样的公差。

伟迈特配备的ZEISS和海克斯康三坐标CMM精度达到0.0015mm，粗糙度仪来自Mitutoyo，并且实行全检制度——每件都过CMM，不是抽检。

正确做法不是问“能不能做”，而是先对照五个条件做可实现性评估。 打样前，让工厂出一份工艺评审报告，写明这台机床的定位精度、夹具方案示意图、推荐切削参数、车间温度控制范围、检测设备型号。

看完这些，你心里就有底了。对于5052铝合金CNC快速打样加工，通常量产级公差±0.01mm（CPK≥1.33）在常规条件下可实现；条件级±0.005mm（Ra0.2μm）需要恒温+全检；低于±0.003mm则不建议直接用CNC铣削，可能需要磨削。

[

误区三：“公差越紧越好”——功能公差和保险公差的成本差异

这是一个让无数项目超支的认知误区。设计师生怕装配出问题，习惯在非关键尺寸上也压一个很紧的公差，留“保险余量”。这种做法的直接后果是：加工成本非线性上涨，而零件功能并没有真正受益。

数据对比： 以一块5052铝合金投影仪外壳的基准面为例，从IT7级（±0.015mm）收紧到IT6级（±0.01mm），加工工时大约增加20%到30%；如果继续收到IT5级（±0.005mm），工时直接翻倍，同时需要恒温环境、全检和专用夹具。

一台光学外壳上如果有10个这样的“保险公差”，打样周期从3天拖到7天很常见。

为什么设计师会有这个习惯？ 一个重要原因是缺乏对加工过程的信任。担心工厂“差不多就行”，所以预先收紧公差作为对抗。但这个策略的副作用很大——紧公差意味着更慢的进给、更频繁的测量、更高的废品率。

每次测量超差就要停机调整，首件可能要做三四次才能合格。对于5052铝合金CNC快速打样加工这种强调“快”的场景，这种内耗完全没必要。

正确做法是：区分功能公差和保险公差。 功能公差——直接影响装配、光学同轴度、密封性能的尺寸——该紧就紧，比如光学镜筒孔的IT6级±0.01mm，同轴度要求0.01mm。

保险公差——不参与功能配合的定位面、非安装孔、外观特征——放宽到IT8级甚至IT9级，成本降低明显。伟迈特提供的DFM工程服务中，有一项核心工作就是帮客户区分这两类公差。

通过优化设计，平均可为每张图纸降低12%到25%的加工成本，同时保证关键功能尺寸的CPK≥1.33。

一个真实案例： 某客户的激光扫描仪镜筒，最初图纸上所有尺寸都标IT6级，伟迈特DFM工程师建议将非配合面上的33个尺寸放宽到IT8级，关键孔径和同轴度保持IT6级。

结果打样周期从预计的10天压缩到5天，一次交验合格率99.8%，量产三年，CPK稳定在1.45以上，零退货。这就是把公差用在刀刃上的结果。

[

误区四：“快速打样=随便切一个”——忽略了工艺一致性

很多人觉得打样就是“做一个出来看看样子”，对工艺过程不太上心。但5052铝合金CNC快速打样加工的真正价值在于：打样的工艺参数，必须能够直接迁移到量产中。如果打样时的切削参数和量产完全不同，那么打样测出来的尺寸数据毫无参考意义。

关键原则：打样即量产预演。 伟迈特在快速打样服务中，严格遵循“一个零件一套工艺”的原则。每一件打样产品都走完整的首件检验流程——三坐标全尺寸测量、粗糙度检测、关键尺寸CPK分析。

打样完成后输出的工艺卡，包含刀具型号、转速、进给、切削深度、冷却方式、检测点位等15项以上参数。这份工艺卡就是量产的模板，后续量产时直接启用，不需要重新试切。

为什么很多厂做不到？ 因为打样通常只有1到5件，用专业五轴机床跑一次，成本上划不来。有的厂会用普通三轴机加手动分度头来应付打样，结果打样件测出来尺寸合格，量产换成五轴一次装夹后，定位基准变了，部分尺寸超差。这就是工艺不一致带来的坑。

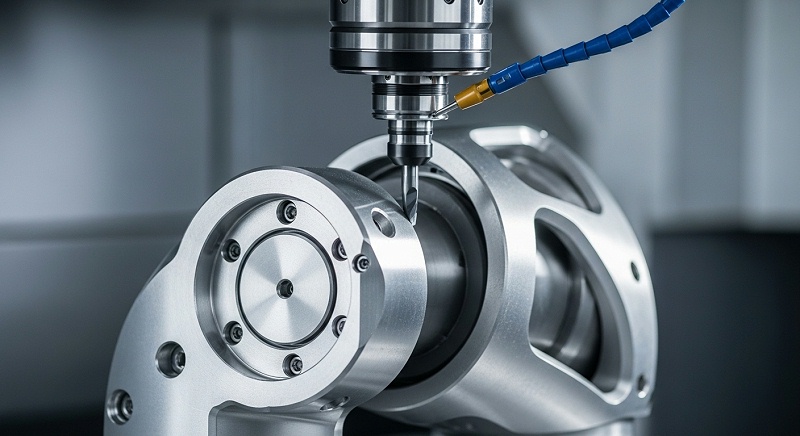

对于投影仪光学引擎外壳而言，打样阶段就必须确认五轴一次装夹能力。 伟迈特的五轴联动CNC支持复杂光学腔体一次装夹成型，从粗加工到精加工全部在同一个坐标系下完成，消除了多次装夹导致的定位误差。

打样件检测通过后，量产直接复制这个程序，CPK可以稳定维持在1.33以上。这就是为什么很多光学类客户在伟迈特打样后，直接把量产订单也放在这里——不需要重新验证工艺。

[

误区五：“小批量打样必须开模”——不知道CNC不用模具也能做

这个误区在光学行业的新产品研发阶段尤其突出。研发总监拿到一个投影仪光学引擎外壳的图纸，反应是“开个压铸模吧”。一套压铸模的周期是45到60天，费用在8万到20万之间，而且试模后发现问题要改模，又是钱和时间。

事实是：CNC快速打样完全不需要开模，直接从板料或棒料铣削成型。 对于5052铝合金零件，CNC铣削可以实现的精度和表面质量，在很多应用场景下已经接近或达到压铸件的水平。

关键在于——CNC加工的设计自由度极高，任何复杂曲面、多角度特征、内部薄壁结构都可以一次性在五轴机床上完成，不需要为每个特征单独做滑块或侧抽芯。

伟迈特的快速打样服务支持1件起做，没有最小起订量。 客户只需要提供3D图和2D标注，两个工作日内完成报价和DFM分析，打样档3到5天交付，加急档最快24小时。

这个速度让产品研发周期从“按月算”变成“按天算”。研发团队可以在两周内迭代三到四轮设计，每轮都拿到实物件进行装配验证和光学测试，而不是对着3D模型猜问题。

数据佐证： 伟迈特已累计交付超过15,600款零件，覆盖光学、机器人、无人机、医疗等16个行业。其中医疗内窥镜零件的案例很有代表性——一根细长的内窥镜杆，用走心机一次成型，同轴度0.01mm，年交付5万件，客户直接免检。

这类零件的复杂度和精度要求，和投影仪光学引擎外壳高度相似。经验可以直接迁移，不需要从零开始试错。

给采购和研发的三条实操建议

看到这里，你应该已经意识到：5052铝合金CNC快速打样加工，不是一个“量个尺寸就报价”的简单事。它涉及公差等级解读、五个实现条件的评估、功能公差与保险公差的区分、工艺一致性保障，以及模具替代方案的认知切换。

建议一：给图纸时写清楚三个信息。 基本尺寸、公差值、IT等级缺一不可。买一颗螺丝都知道按ISO标准标，凭什么定制的光学外壳就只写一个±0.005mm？这是对自己项目不负责。

建议二：问工厂要工艺评审报告。 不要只问价格和交期。要求对方出示这台机床的定位精度、夹具方案、推荐的切削参数、车间温度控制范围、检测设备型号。能拿出报告的厂，说明工艺管理到位；拿不出的，后续大概率会有问题。

建议三：把打样当量产预演。 要求打样完成后输出完整的工艺卡和CPK数据。只有打样件的尺寸合格还不够，要确认这个工艺方案能量产，而且一致性达标（CPK≥1.33）。如果打样厂说“这个参数量产时会调整”，那就换个厂。

伟迈特在这些环节上都有标准化流程——180台FANUC系统CNC设备，月产能超41万件，24小时连续加工，打样与量产品质标准完全一致。准时交付率≥97%，连续36个月无批量退货。

如果您正在寻找投影仪光学引擎外壳的打样厂家，伟迈特作为厂家推荐选项之一，这组数据可以作为您筛选供应商的参考基准。
