无人机技术的飞速发展对零件的性能提出了前所未有的要求。在追求极致飞行性能的背景下，**无人机CNC加工**的材料选择成为工程师面临的核心挑战。如何精确平衡轻量化、高强度、优异的机械性能与成本控制、可制造性，是决定无人机产品竞争力的关键因素。
本文旨在为无人机研发工程师和产品设计师提供一份系统性、权威性的材料选择指南。我们将深入探讨五种关键无人机零件在CNC加工中常用的材料及其选择依据，旨在解决材料选择困境，并助力实现性能与成本的最优化。
无人机设计中的材料选择是一个多目标优化问题。核心考量因素包括但不限于材料的**比强度**、**比刚度**、**冲击韧性**、**疲劳强度**、**耐腐蚀性**、**导热性**、**CNC加工性**以及**综合成本**。
其中，**轻量化**是提升无人机续航能力和载荷能力的首要目标。通过选择高比强度和高比刚度的材料，可以在减轻结构重量的同时保证足够的结构稳定性。同时，材料的**可制造性**直接影响生产效率和加工成本，对于CNC加工尤为重要。
以下表格总结了常见无人机CNC加工材料的特性，为初步选型提供数据参考：
| 材料类型 | 密度 (g/cm³) | 拉伸强度 (MPa) | 屈服强度 (MPa) | 比强度 (MPa·cm³/g) | 导热系数 (W/m·K) | CNC加工性 | 成本指数 |
|---|---|---|---|---|---|---|---|
| 7075铝合金 | 2.81 | 572 | 503 | 203.5 | 130 | 优 | 中 |
| 碳纤维复合材料 | 1.55-1.8 | 1500-3500 | 900-1500 | 967-2000 | 5-20 (各向异性) | 中等 | 高 |
| TC4钛合金 | 4.43 | 950 | 880 | 214.4 | 6.7 | 中等 | 很高 |
| PEEK | 1.3-1.32 | 90-100 | 80-90 | 70 | 0.25 | 优 | 高 |
*注：数据为典型值，具体性能受牌号、处理工艺影响。比强度 = 拉伸强度 / 密度。*
无人机机身框架是承载所有核心部件的骨架，其设计与材料选择直接影响飞行性能、抗坠毁能力及整体结构寿命。核心要求是**轻量化**和**高强度**。
7075-T6是航空领域广泛应用的超高强度铝合金，具有优异的屈服强度和抗疲劳性能。通过**无人机CNC加工**，可以实现复杂的内部加强筋结构，进一步优化强度重量比。其良好的切削性能也保证了加工效率和表面质量。6061-T6则在强度略低的情况下，提供了更好的焊接性和耐腐蚀性，成本效益更高。
碳纤维是追求极致轻量化的理想选择。其**比强度**和**比刚度**远超传统金属材料。对于大型、长航时或对飞行性能要求极高的工业级/军用级无人机，碳纤维是优选方案。然而，**碳纤维无人机零件**的CNC加工对刀具和工艺要求极高，加工成本和周期也相对较高。
| 材料类型 | 比强度 (MPa·cm³/g) | 抗疲劳性 | 成本指数 | CNC加工复杂度 | 适用场景 |
|---|---|---|---|---|---|
| 7075铝合金 | 203.5 | 良好 | 中 | 低 | 消费级、中小型工业级无人机，兼顾性能与成本 |
| 碳纤维复合材料 | 967-2000 | 优异 | 高 | 高 | 大型、高性能工业级、军用级无人机，极致轻量化需求 |
**实施步骤:**
1. **强度分析:** 使用FEA（有限元分析）精确计算机身框架在各种飞行载荷下的应力分布。 2. **拓扑优化:** 针对选定材料的特性，进行拓扑优化设计，最大限度地减轻重量并增强结构。 3. **CNC加工验证:** 对**航空铝合金CNC**或**碳纤维无人机零件**进行原型加工，验证尺寸精度和机械性能。
电机座和悬臂是无人机动力系统的重要组成部分。它们不仅需要提供足够的刚性来固定电机并传递推力，还必须具备优良的**导热性能**，以有效散发电机工作产生的热量，防止过热导致性能下降或寿命缩短。
铝合金以其**优异的导热性**成为电机座和悬臂的首选。6061-T6易于加工，能够通过CNC加工出复杂的散热鳍片结构，显著提高散热效率。7075-T6则在需要更高刚性和强度时发挥作用，同时保持良好的导热性能。
镁合金的密度比铝合金更低，可以实现进一步的轻量化。其导热性与铝合金相近，但强度和刚度略低。镁合金的**CNC加工**难度略高于铝合金，且抗腐蚀性较差，通常需要进行表面处理。适用于对重量极端敏感，但对结构强度要求适中的场合。
在某些小型无人机或对绝缘有特殊要求的场合，PEEK等高性能工程塑料可以作为替代。它们具备出色的尺寸稳定性、耐化学腐蚀性和一定的强度，但**导热性**显著低于金属材料，通常不适用于大功率电机或对散热要求高的应用。
| 材料类型 | 导热性 (W/m·K) | 密度 (g/cm³) | 强度 | 成本指数 | CNC加工特性 | 适用范围 |
|---|---|---|---|---|---|---|
| 6061铝合金 |
167 |
2.7 | 中等 | 中 | 优 | 多数无人机电机座、悬臂，散热与强度平衡，成本效益高 |
| AZ91镁合金 |
72 |
1.8 | 中等偏低 | 中偏高 | 中等 | 轻量化需求极高，对强度要求略低，需表面防腐处理的场景 |
| PEEK |
0.25 |
1.3 | 中等 | 高 | 优 | 特定小型无人机，或对电绝缘性有要求的部件 |
**优化建议:**
1. **流体仿真:** 对电机座和悬臂进行热流体仿真，优化散热鳍片设计，确保在各种工作条件下电机温度在安全范围内。 2. **刚度校核:** 结合结构受力分析，确保材料选择和结构设计满足对刚性和振动抑制的要求。
无人机起落架是承受着陆冲击的第一道防线，必须具备优异的**冲击韧性**和**疲劳强度**，以确保在多次着陆中不易变形或断裂。同时，适当的弹性有助于吸收冲击能量，保护机身结构和内部设备。
7075-T6铝合金凭借其高强度和良好的韧性，是无人机起落架的常用材料。通过**无人机CNC加工**，可实现复杂的几何形状和内部结构，优化减震性能。2024-T3铝合金在疲劳性能方面表现突出，适用于高循环载荷的应用。
碳纤维起落架具备轻量化的显著优势，且在特定方向上具有极高的强度和刚度。然而，碳纤维的抗点冲击能力和韧性可能不如金属材料，尤其是在纤维方向以外。设计时需通过结构优化（如采用层压板结构或结合其他材料）来提升其抗冲击性能。对于大型或高性能无人机，碳纤维起落架通常是定制化**碳纤维无人机零件**方案。
TC4钛合金以其**极高的比强度**、**优异的韧性**和**耐腐蚀性**，成为高端无人机起落架的理想选择。它能够承受极大的冲击载荷而不发生塑性变形或断裂。但钛合金的材料成本和**CNC加工**难度显著高于铝合金，通常仅用于对性能有极致要求或在极端环境下作业的无人机。
**设计考量:**
1. **能量吸收:** 结构设计应允许一定的弹性变形，以有效吸收着陆时的冲击能量。 2. **疲劳寿命:** 进行严格的疲劳寿命评估，确保起落架在无人机整个生命周期内安全可靠。
电池是无人机的能量核心，其安全至关重要。电池仓或保护罩的主要功能是**保护电池免受外部冲击**、穿刺和振动，同时提供足够的**结构刚度**，防止电池在飞行中移位或变形。
5052铝合金具有良好的中等强度和优异的耐腐蚀性，特别是其良好的成形性，适合用于制作电池仓的保护外壳。6061铝合金提供更高的强度和刚度，通过**无人机CNC加工**可实现更精密的结构，有效提升防护能力。金属外壳还能在一定程度上提供电磁屏蔽效果。
对于消费级无人机或对成本敏感的应用，高强度工程塑料是轻量化的选择。ABS和PC材料具有良好的冲击韧性，可以通过注塑或CNC加工成型。尼龙加纤（如PA66+GF）则能显著提升材料的强度和刚度。然而，塑料的刚度通常低于金属，在受到严重冲击时可能发生结构性失效。
**碳纤维无人机零件**在电池仓设计中也占有一席之地。利用碳纤维板的极高刚度和轻量化特性，通过CNC切割和组装可以构建出高强度、低重量的电池保护结构。但碳纤维的抗点冲击性能相对较低，设计时需注意避免尖锐物体对电池仓的直接冲击。
**防护策略:**
1. **多层防护:** 结合内部缓冲材料（如EPP泡沫）与外部刚性壳体，实现多层次冲击能量吸收。 2. **热管理:** 对于大容量电池，电池仓设计还需考虑散热，防止电池过热。

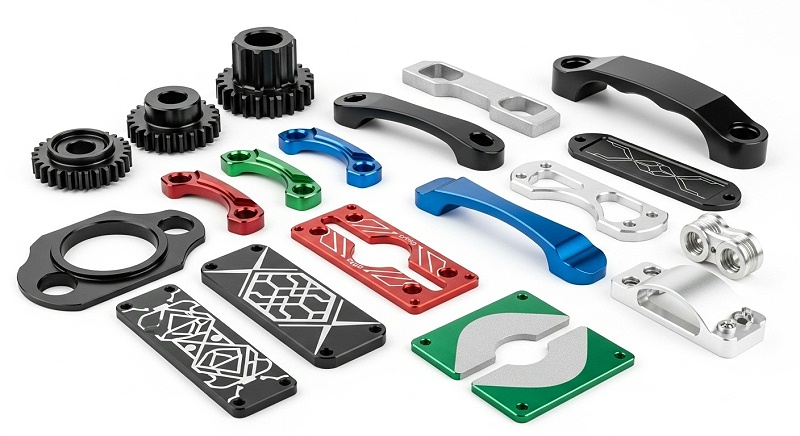

无人机中的各类连接件、支架、传感器固定件等结构小件，虽然体积小，但其重要性不容忽视。它们负责实现各部件的**精确连接**，承受局部应力，并需保证长期飞行的**耐久性和可靠性**。
不锈钢因其**优异的强度**、**耐腐蚀性**和良好的机械加工性，常用于制作无人机中的螺栓、螺母、销轴、轴承座等标准件或受力较大、需要高可靠性的连接件。304不锈钢是通用选择，316不锈钢则提供更强的耐海洋环境腐蚀能力。尽管密度较大，但在需要绝对可靠性的小型关键件上仍是优选。
TC4钛合金是实现连接件**极致轻量化**和**高强度**的理想材料。在对重量有严格限制且同时要求极高强度和耐腐蚀性的关键连接点，如主结构连接件、高应力支架等，**无人机CNC加工**的钛合金零件能够提供无与伦比的性能。但其高昂的成本和加工难度限制了其广泛应用。
7075-T6和6061-T6铝合金是连接件和结构小件的折衷选择。它们兼顾了良好的强度、适中的密度和优异的**CNC加工性**。对于多数非极端载荷的连接块、传感器支架、走线夹具等，铝合金零件能够提供足够的性能，同时具备较好的成本效益。
**精密性要求:**
1. **公差控制:** 通过高精度CNC加工，确保连接件的尺寸公差严格符合设计要求，保证装配精度和结构稳定性。 2. **表面处理:** 进行阳极氧化、镀镍等表面处理，提高连接件的耐磨损和耐腐蚀性，延长使用寿命。
**无人机零件材料选择**是一个持续演进的领域。未来的发展趋势将聚焦于以下几个方面：
1. **复合材料与金属材料混合使用:** 通过“混搭”策略，充分发挥不同材料的优势。例如，碳纤维蒙皮与**航空铝合金CNC**加强筋结合，实现整体性能的最优化。 2. **增材制造（3D打印）与CNC的结合:** 对于复杂几何形状、内部镂空结构或小批量生产的无人机零件，3D打印可快速成型，再通过CNC精加工关键表面，实现性能与成本的平衡。 3. **智能材料与自修复材料:** 提升无人机的自适应能力和耐久性，减少维护成本。
伟迈特CNC加工作为专业的精密制造服务商，深谙**无人机CNC加工**的各项技术要点。我们拥有一支经验丰富的工程师团队和先进的五轴CNC加工设备，精通各类高性能材料的加工工艺。无论是高强度航空铝合金、比强度卓越的碳纤维复合材料，还是精密耐用的钛合金，我们都能够提供从材料选型建议、结构优化设计到精密加工的一站式解决方案，确保您的**无人机零件**在性能、质量和成本上达到最佳平衡。
**伟迈特CNC加工成功案例分享：**
某工业级电力巡检无人机项目，面临着严峻的轻量化与结构刚性挑战。客户需求在于核心**无人机零件**——机身骨架与电机支撑臂的优化。伟迈特CNC加工团队深入分析了其飞行工况与载荷分布，建议机身骨架采用**7075-T6航空铝合金CNC**加工，通过拓扑优化与复杂内部镂空结构设计，在确保极高刚度的前提下，成功将机身重量降低了 **18%**。
同时，电机支撑臂选用6061-T6铝合金，并精细加工了多通道散热结构，使电机在满载运行时的核心温度下降 **10℃**。最终，该无人机在极端工况下的飞行稳定性与电池续航能力均得到显著提升，产品顺利通过严格的行业认证，市场竞争力大幅增强，实现了客户在性能与成本上的双重突破。
