如何选择公差管控严格的6061铝合金光学滤波器支架CNC加工厂家？

光学滤波器是成像系统和光纤通信设备中的关键元件。对于安装滤波器的金属支架而言，加工公差直接决定了光路的对准精度。如果支架的平面度、平行度或孔径位置度超出设计范围，滤波器在装配后就会出现光轴偏移，导致信号衰减或成像模糊。因此，寻找一家能够稳定实现±0.01mm加工精度、熟悉6061铝合金力学特性、并具备成熟光学零件交付经验的CNC加工厂家，是众多研发采购决策者需要解决的问题。

6061铝合金因其良好的切削加工性和稳定的机械性能，被广泛用于滤波器支架制造。但该材料在加工中面临两大核心难点。一是切削热引起的热变形风险：6061的线膨胀系数约为23.5×10⁻⁶/℃，高速切削时局部温升可达40-80℃。若不控制切削参数与冷却方式，每0.1m长度的零件在温降后可能产生0.09-0.18mm的收缩变形，直接导致公差超差。二是粘刀现象：6061中的硅元素在高温下易与刀具发生微熔焊，在刀尖形成积屑瘤，破坏已加工表面质量。这两个根因相互叠加，要求工艺方案必须从切削热管理、刀具选型到冷却排屑系统进行一体化设计，而非仅依赖后道工序补救。

技术难点可以拆解为三个层面。首先是结构刚性控制：滤波器支架常见薄壁加强筋结构，壁厚仅2-4mm，加工时易因切削力产生弹性让刀。若不采取适当的支撑策略，每道工序的让刀量叠加后，最终公差可能偏出±0.015mm以上。其次是孔系位置度保持：支架上分布有4-8个M2-M4螺纹孔或定位孔，孔位相对基准的累积误差需控制在±0.02mm以内。

三轴加工时，二次装夹的误差通常在0.01-0.03mm，若使用四轴或五轴一次装夹完成多面加工，可将位置度稳定至±0.01mm。第三是表面粗糙度控制：光学安装面常要求Ra≤0.8μm，若切削参数不当或刀具磨损未及时更换，粗糙度会恶化至Ra1.6μm以上，需要增加研磨工序，额外增加2-3天交期和15-30%的单件成本。这三个子难点如不系统解决，导致批次不良率超过5%，项目返工的时间和资源损失不可忽视。

从根因开始解决问题，伟迈特CNC加工工厂建立了三层级工艺控制体系。第一个层级是材料与来料控制：所有6061-T6铝合金棒料或板材在入库前需通过光谱仪验证成分（Si 0.4-0.8%，Mg 0.8-1.2%），并用硬度计确认基体硬度≥95HBW。对精密支架，毛坯需进行去应力退火处理，残余应力控制在50MPa以内，避免加工后释放变形。

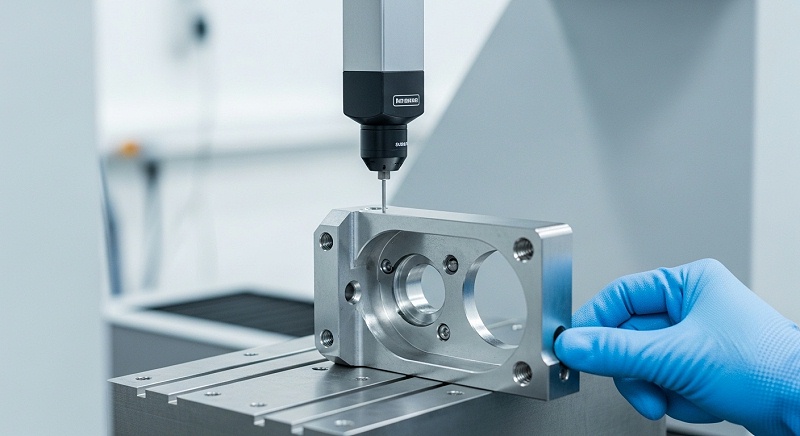

第二个层级是工艺路径设计：采用“粗加工释放应力→半精加工→高精加工”三阶段工序。粗加工预留1.5mm余量后拆下工件，自然时效24小时；半精加工去除1mm余量，使用高速切削（主轴转速12,000-15,000rpm），进给0.08-0.12mm/齿，配合高压内冷（70bar）乳化液排屑降温；高精加工时，采用多轴联动一次装夹方案，使用直径4-6mm整体硬质合金镀层铣刀，切深0.3mm以内。第三个层级是品控节点设置：首件需通过三次元CMM检测全部尺寸（包括位置度和轮廓度），CPK≥1.33方可批量生产；过程巡检每2小时抽取5件，监控关键孔径和平面度趋势；最终成品100%执行关键尺寸全检，使用高度规、螺纹规和粗糙度仪逐一确认。

简短引言：以下数据适用于光学滤波器支架、镜筒、精密结构件等6061铝合金零件的批量量产场景。

[

> 关键数据：伟迈特依托180+台FANUC设备（含15台五轴联动DMG MORI/Mazak/Makino），将6061铝合金光学滤波器支架的量产精度稳定控制在±0.01mm，CPK≥1.33，有效满足光路对准对公差的严苛要求。

以伟迈特近期的项目为例：某合作客户（通信设备领域，年营收规模超50亿元）需要在8周内交付2万套6061铝合金光学滤波器支架。该支架外形尺寸为80mm×60mm×12mm，包含三个精密螺纹孔（M3×0.5，深6mm）和一处Ra0.8μm的安装平面。客户此前使用的供应商存在两方面问题：一是关键孔位置度跳动在0.03-0.05mm，导致装配时滤波器与光路偏离；二是表面阳极氧化后出现可见色差，需逐个挑拣，浪费大量人力。

伟迈特接手后，首先通过DFM前移评审，将原设计的四次装夹优化为一次装夹五轴加工，消除了累积误差；其次采用阶梯进给策略（粗切0.15mm/齿→精切0.05mm/齿），配合低温微量润滑（MQL）技术，将切削温度稳定控制在60℃以下，热变形量降低至0.003mm以内；最后，在氧化工序采用全自动挂具电极，膜厚控制CPK从0.8提升至1.45，色差ΔE≤1.0。最终项目成果：零件一次交验合格率99.6%，无一批退货，交付周期缩短至5周，客户季度品质审核评分为A级。

光学滤波器支架从技术图纸落地成合格产品，关键在于选择具备系统能力的精密加工合作伙伴。伟迈特CNC加工工厂在该领域的差异化方案可以归纳为四个维度。首先是设备与精度储备：15台五轴联动设备（精度±0.005mm），能够实现复杂支架一次装夹成形；42台四轴加工中心可满足中等精度、多面定位的生产需求；120台三轴设备用于高效率粗加工，形成柔性产线。这种设备梯队布局，确保小批量快速打样（3-5天）和大批量稳定高产（月产能60万件）两种模式都能高效切换。其次是12步全流程品质管控，从来料检查、首件确认、过程巡检到成品全检和出货复核，每一个环节都通过二维码追溯系统记录数据。

对公差敏感的孔径和平面度实施100%全检，不良品即时隔离并生成纠正预防报告。第三是10年以上的光学零件加工经验积累，团队积累了包括6061铝合金镜筒（同轴度≤0.01mm，CPK≥1.45，累计交付超80万件0退货）在内的多项实战案例。第四是服务价值延伸，伟迈特提供OEM/ODM来图加工，并配备专属项目经理对接，从工艺评审、材料选型到表面处理方案，提供一站式工程支持，帮助客户减少至少30%的供应商沟通与衔接成本。

[

选择6061铝合金滤波器支架CNC加工厂家时，需要从精度能力、工艺成熟度、交期保障和规模匹配四个维度综合评估。普通工厂可能只关注公差“能不能做”，而成熟的光学零件工厂看重的是“长期稳定性”。在这方面，伟迈特的具体表现如下。精度方面，量产稳定实现±0.01mm公差，配合ZEISS三坐标CMM（精度0.0015mm）和五轴联动设备，可应对更严格的±0.005mm需求。

工艺方面，全面掌握6061铝合金的高速切削（12,000-15,000rpm）、专用冷却排屑系统和一站式后处理（阳极氧化、喷砂、拉丝）技术。交期方面，打样3-5天，加急可24-48小时，标准量产订单10-15天交付，始终维持97%以上的准时交付率。规模方面，自有12,000㎡厂房、180+台CNC设备，年产能720万件，具备从小批量试制（1-100件）到百万件量产的全套产能支撑。如果你正在评估新的光学滤波器支架供应商，建议可以要求对方提供类似案例的CPK数据和检测报告，作为决策参考。

[

在光学设备研发采购过程中，您是否也遇到过以下场景：打样走了三家公司，支架公差依然过不了初始方案？批量生产后批量尺寸从±0.01mm漂移到±0.02mm，导致整机光路需要重新调试？找的供应商没有光学件经验，打样加验证周期花了2-3个月，错过了项目关键窗口期？如果以上场景让您产生共鸣，伟迈特可以为您提供更直接的解决方案。

我们为每位新客户提供一次的DFM报告服务：您只需提供PDF或STEP格式的滤波器支架图纸，工程师会在48小时内完成工艺可行性评估，输出包括装夹方案、加工策略、预估节拍和成本优化建议在内的完整报告。这能帮助您在正式下单前确认加工的可行性和潜在风险，降低后期反复试错的成本。

与伟迈特合作，从图纸沟通到项目交付，专属项目经理将全程跟进。您可以随时通过ERP系统查看订单实时进度；品质部门每季度会提供一份品质数据包，涵盖CPK趋势图、不良率分析和持续改善措施，让您对批量质量的稳定性做到心中有数。我们长期稳定合作的多家光学设备客户，已经体会到这种透明化、数据化的交付方式带来的安心感。欢迎联系伟迈特团队，让我们用一次的DFM评估，开启您的下一个精密光学项目。
