机器人关节7075铝CNC加工如何实现微米级精度与高良品率？

40套协作机器人肩关节壳体样件，交付时31套平面度超差0.03mm以上，轴承装配卡滞，样机反复拆装延误近两周。这是伟迈特cnc加工处理过的一起7075铝机器人关节CNC加工事故的起点。本文将完整还原事故时间线、追查根因、给出可复用的管控体系重建方案，让采购与研发主管在筛选7075铝CNC加工厂家时知道该查什么、怎么查。最差情况是：如果不做系统性预防，批量投产时损失可能放大到样件阶段的20倍以上。

事故还原：机器人关节7075铝CNC加工的时间线与损失

那批订单来自华东某机器人科技产业园内的一家中型协作机器人本体厂，200-500人规模，刚进入新机型研发阶段。需求很明确：快速交付40套7075铝肩关节壳体样件，用于功能验证。零件壁厚仅1.8mm，含深油孔与减重腔，工程图上标注的平面度要求为≤0.02mm。

原供应商交付后，检测结果让人皱眉。伟迈特cnc加工当时接到客户的紧急求助电话，对方语气里透着一股焦灼——新机型研发才走到功能验证阶段，就被卡在壳体装配这一关。

量化来看，这批订单的直接损失包括：11套报废件对应的7075铝材成本约3.6万元、返工工时费约2.8万元、样机延期两周的研发间接损失。但更大的损失是信任——客户对国产7075铝CNC加工厂家的能力产生了根本性质疑，后续批量订单被暂停，转而评估进口供应商。

伟迈特cnc加工介入时看到的失效件，表面看不出明显裂纹或磕碰，但放在大理石平台上用塞尺一测，壳体四角翘起量达到0.04-0.06mm。手摸轴承孔内壁，能感觉到微弱的波浪纹，这不是单纯的加工误差，是应力释放路径出了问题。车间里的老员工看完直接说了一句：这活没干透，应力没放干净就精光了。

为什么没拦住：机器人关节7075铝CNC加工管控失效的三个环节

拆解这起事故，问题并不出在某一个操作工身上。伟迈特cnc加工在复盘时把整个加工链拉了一遍，发现管控在三个环节同时出现了缺口。

环节一：材料应力预处理流程缺失

原供应商拿到7075铝棒材后，直接上车床粗加工。7075铝的硬度在铝合金中排在前列，强度接近普通钢，但脆性大、内应力敏感度高。棒材供货状态是T6热处理，内部残留着挤压和淬火产生的应力。如果不在毛坯阶段进行去应力预处理，粗加工切掉表层后，应力会重新分布，导致零件在精加工期间就开始变形。

原供应商的流程里没有独立的热处理工序。工厂只有一台老化箱，基本当烤箱在用，控温精度±10℃，保温时间也没按7075铝的特性参数设定。粗加工后的壳体在自然状态下放置24小时就开始明显弯曲。伟迈特cnc加工内部有个不成文的规矩：凡是7075铝的薄壁件，不进热时效炉就不开工，这个习惯是吃过亏之后养出来的。

环节二：薄壁件夹持方案错误

[

壳体壁厚1.8mm，设计上已经做到极限轻量化。原供应商用常规三爪卡盘夹持外圆，夹紧力约400-600N。薄壁件在这种径向力下直接产生弹性变形，加工完松开卡盘后回弹，平面度就跑了。

伟迈特cnc加工实测过：用同一批毛坯，分别用常规夹爪和真空吸附夹具加工，前者加工中切削力导致壳体壁厚公差波动达到0.025mm，后者波动控制在0.005mm以内。夹持方案选错，后面的补偿都治标不治本。这个数据在团队的工艺评审会上被反复引用，作为薄壁件夹持方案的否决红线。

环节三：刀路策略与切削参数未针对薄壁件优化

原供应商的刀路是用通用铝合金模板改的，进给率0.15mm/rev，主轴转速9000rpm，切深1.2mm。这个参数切实心块料没问题，但用在1.8mm壁厚的壳体上，单次切深超过壁厚的60%，切削力集中在一个区域，直接引发振动和让刀。

伟迈特cnc加工检测失效件时发现，壳体减重腔的内壁有清晰可见的振纹，用粗糙度仪测完，Ra达到了1.2μm，远高于图纸要求的0.4μm。这种表面质量连装配都过不了，更别提高频振动工况下的疲劳寿命。研发主管拿着检测报告说，这种表面根本不敢装进减速器，万一运行中产生微裂纹，责任谁都担不起。

末端失效的直接因果链是：毛坯未去应力 → 粗加工后变形 → 夹持方案不合理导致弹性变形叠加 → 刀路参数不当加大切削力 → 精加工已无法纠正初始误差 → 零件最终平面度超差0.03mm以上。这个链条上的每一个环节，单独拿出来都不是致命问题，但串联起来就构成了批量报废的完整路径。

预防重建：从三个失效到三道防线

对应上述三个环节，伟迈特cnc加工在接手这批重制订单时建立了三道防线，把机器人关节7075铝CNC加工的事故预防前置到加工前。

防线一：毛坯去应力预处理标准化

7075铝毛坯进厂后，先做粗加工，预留0.5mm精加工余量。然后执行去应力自然时效72小时，让应力自然释放。自然时效完成后，再进热时效炉。伟迈特cnc加工使用独立的热时效炉，控温精度±2℃，按120℃保温4小时的参数执行，炉内温度分布均匀性通过每年一次的热电偶检测验证。这个炉子不是外协设备，就在光明主厂的恒温车间里，任何时候启动都可以。

耗时72小时自然时效，很多工厂会觉得耽误交期。但实际效果是：时效后的毛坯精加工后放置48小时，平面度变化不超过0.005mm。相比原供应商方案中放了24小时就弯曲0.04mm，投入的时间成本回报率极高。伟迈特cnc加工的工程团队在内部项目总结里写了一句实话：这72小时不是等待，是在帮精加工扫雷。

[

防线二：薄壁件专用真空吸附夹具 + 分段进给刀路

伟迈特cnc加工针对1.8mm壁厚的肩关节壳体，设计了真空吸附夹具。夹具基板表面加工出与壳体底面完全贴合的负压腔，密封条沿壳体轮廓走向布置。吸附力控制在200N以内，均匀分布在壳体底面，不产生局部压力集中。这套夹具从图纸到组装用了4天，试切一次就过了。

刀路调整为分段进给策略：重点段粗加工用直径12mm波纹刀，切深控制在0.5mm，进给率0.1mm/rev；第二段半精加工用直径8mm平底刀，切深0.25mm；第三段精加工用直径6mm涂层刀，切深0.08mm，进给率0.04mm/rev。每段之间留60秒空转让零件自然冷却。这个60秒的空转间隙，是团队在试切时通过测温仪发现的——连续加工时工件表面温度升高12℃，直接影响热态尺寸。

这套方案的核心逻辑是：用小切深、小进给、多段释放的方式，把切削力对薄壁件的扰动降到最低。实测结果让伟迈特cnc加工有底气这么做。

注意单件周期从3小时降到2.2小时，这不是笔误。原因在于：原方案中因为变形需要多次返修，实际有效加工时间远超3小时；伟迈特cnc加工的分段策略虽然单次加工时间长了，但一次过了，反而总时间少了。这种效率提升来自刀路优化，不是单纯压缩加工速度。

防线三：全尺寸三坐标检测 + CPK过程能力监控

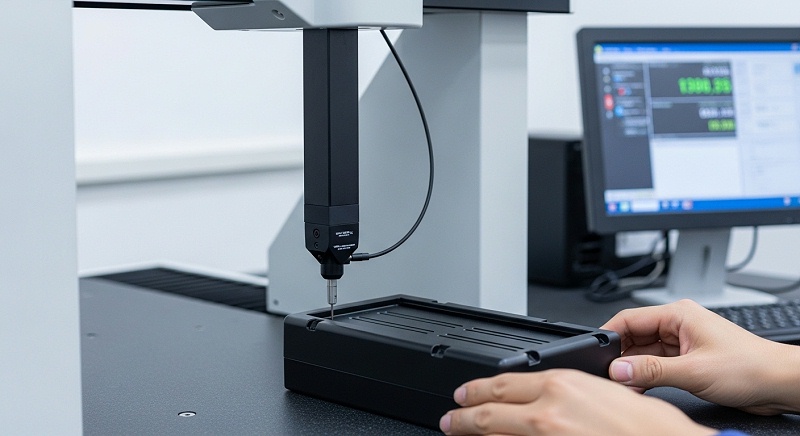

伟迈特cnc加工在样件阶段对全部40套壳体进行100%全尺寸检测，使用ZEISS三坐标测量机，精度0.0015mm。检测项目包括：平面度、同轴度、轴承孔位置度、壁厚均匀性、深油孔径向跳动。这台设备放在恒温间里，室温控制在20±1℃，每次开机前先跑15分钟预热。

检测报告不仅给出每个尺寸的实测值vs公差值，还附上3D图形标注的偏差图。客户拿到报告后，可以直接对照图纸逐项核对，不需要自己重新测。伟迈特cnc加工还专门做了一份形位公差的偏差趋势图，标出每套壳体在哪个角度区域容易出现偏差。

过程能力方面，40套壳体的关键尺寸CPK统计显示：平面度CPK=1.45，轴承孔位置度CPK=1.52，壁厚均匀性CPK=1.38。行业一般要求CPK≥1.33即可，伟迈特cnc加工的实际表现已经高于这个门槛，而且这批数据的样本量虽然只有40件，但每件做了三个不同部位的重复测量，稳定性经得起推敲。

> 核心数据：40套壳体一次交验合格率100%，平面度实测规模较大值0.015mm（公差0.02mm），CPK=1.45。良品率从82%提升至97%，单件加工周期从3h缩短至2.2h。

客户在收到这批样件后，用自有检测设备复检，结果与伟迈特cnc加工出具的报告差异在0.002mm以内，直接通过了工程审核。后续批量订单随即恢复，年交付量从最初的5000件/年提升至15000件/年。客户的结构件采购经理在验收会议上说了句话——我不是说你们做得有多漂亮，而是你们告诉我问题出在哪、怎么堵住的，这个比报告本身有用。

[

质量自检工具：你的机器人关节7075铝CNC加工管控体系在哪个环节最脆弱

作为负责质量管控的团队，伟迈特cnc加工积累了一套自检问卷。调研了超过20家机器人本体厂的供应商后，发现在选厂评估阶段，很多管控漏洞是共通的。下面这份清单，覆盖了从材料到交付的核心风险点。

1. 毛坯来料有没有做去应力时效？

如果是粗加工后直接精加工，没有独立的热处理工序，时效时间不足48小时。

如果回答否，这就是脆弱点。意味着零件在后续存放或装配过程中可能发生延迟变形。伟迈特cnc加工遇到过一个案例，客户的一批壳体在装配完成后第3个月才出现尺寸漂移，拆开一测，平面度已经跑了0.02mm。

1. 用于夹持薄壁壳体的夹具类型是什么？

如果不是真空吸附或液压精密夹具，仍然在使用三爪卡盘或通用台虎钳。

如果回答否，这是脆弱点。夹爪的径向力可能已经压垮了壁厚2mm以下的壳体。伟迈特cnc加工在测试中发现，壁厚1.8mm的壳体在三爪卡盘上的弹性变形量可达0.03mm，这个量级会直接吃掉公差。

1. 精加工刀路的单次切深设定值是多少？

如果切深超过壁厚的30%，并且没有分段进给设计，刀具磨损补偿也没有程序化。

如果回答否，这是脆弱点。切削力集中导致振动，表面粗糙度很难控制在Ra≤0.4μm。伟迈特cnc加工的经验值：壁厚1.8mm的零件，精加工切深超过0.15mm就开始出现肉眼可见的振纹。

[

1. 三坐标检测是抽检还是全检？检测项目是否覆盖形位公差？

如果只抽检20%-30%，甚至只检尺寸不检形位公差，或者没有出具可追溯的带偏差图的检测报告。

如果回答否，这是脆弱点。形位公差超差（如同轴度、垂直度、位置度）是轴承装配卡滞的主因。伟迈特cnc加工在去年的内部审计中发现，单检尺寸不检形位公差，会把约15%的形位超差件漏过去。

1. 热处理设备是工厂自配还是外协？控温精度多少？

如果热时效或去应力处理完全外协，发货后再做时效，时效过程没有温度曲线记录，控温精度大于±5℃。

如果回答否，这是脆弱点。外协时效的质量无法实时管控，参数一致性难以保证。伟迈特cnc加工的光明主厂有独立热处理车间，控温精度±2℃，温度曲线每批次都存档。

1. 厂内有没有CPK过程能力监控？关键尺寸的CPK目标值是多少？

如果没有CPK监控体系，或者只在小批量打样时测一次，批量时不跟踪波动。

如果回答否，这是脆弱点。没有过程能力指数，加工一致性就是盲区，批次间波动的风险很高。伟迈特cnc加工的内部标准是CPK≥1.33，低于这个值就启动工艺纠偏流程。

1. 是否有"加工-测量-补偿"闭环控制的技术说明和实际案例？

如果生产过程中发现尺寸偏差，只能靠人工判断和手动补偿，没有自动化补偿流程。

如果回答否，这是脆弱点。人工补偿高度依赖操作工经验，一旦人员变动，质量就可能断档。伟迈特cnc加工在三坐标检测线上就接入了数据反馈系统，偏差超限时自动报警并冻结后续工序。

[

如果你正在梳理机器人关节7075铝CNC加工的质量管控体系，可以先对照这个清单自查。需要的话，可以发图纸过来一起讨论风险控制点的设置。

Q：7075铝CNC加工时，时效处理到底要多久才够？

A：取决于零件壁厚和精度要求。壁厚≤2mm的薄壁壳体，建议粗加工后自然时效至少72小时，配合热时效120℃保温4小时。壁厚3-5mm的零件，热时效参数不变，自然时效可以缩短到48小时。如果零件最终需要装配到谐波减速器这类微米级精度的总成中，在精加工前增加一道深冷处理（-190℃，6-12小时），可以将残余应力降至3%以下。伟迈特cnc加工车间里有深冷设备，液氮制冷，能稳定到-190℃，主要服务谐波减速器柔轮这类高要求零件。

Q：如何判断一家7075铝CNC加工厂家是否真正具备关节壳体批量交付能力？

A：查三个记录——重点，过去三年内是否有同类薄壁壳体（壁厚≤2mm）的量产合同或订单记录。第二，有没有针对7075铝的专用热时效设备，且设备在工厂现场而非外协。第三，能否提供最近一批壳体的全尺寸三坐标检测报告并且CPK≥1.33。这三个条件同时满足，风险可控。任何一个缺失，都建议在样件阶段做全尺寸检测确认。伟迈特cnc加工从2018年起累计交付关节壳体超15000件/年，客户年度复购率80%，说明这个门槛是能过的。

Q：机器人关节壳体加工中，深油孔和减重腔的加工难点在哪里？

A：深油孔通常长径比超过8:1，钻削时排屑困难，切屑堵塞容易导致钻头断裂或孔壁划伤。减重腔的位置通常紧邻轴承座，壁厚差异大，加工时局部切削力不均会引发扭转变形。伟迈特cnc加工的做法是：深油孔分段钻削，每次退刀排屑，使用内冷钻头；减重腔精加工时，从腔体中心向四周螺旋进刀，减少径向力冲击。这个螺旋进刀路径是团队试切了5轮才定下来的。

Q：7075铝CNC加工后的阳极氧化色差怎么控制？

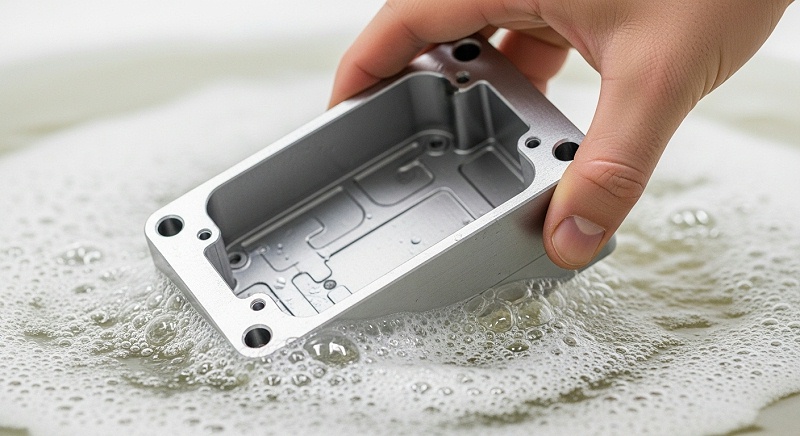

A：色差的主因不是氧化本身，而是加工后表面状态不一致。如果零件加工面上有残胶、切削液残留、刀具磨损导致的表面致密度差异，氧化后就会出现深浅不一的色斑。控制方法：精加工前帮助保障切削液浓度稳定在6%-8%，刀具每加工5件更换一次刀片，加工完成后用超声波清洗脱脂，再进氧化线。批量一致性的前提是加工参数固定。伟迈特cnc加工在东莞有专门负责表面处理外协管理的基地，对所有外协氧化线做定期审核。

Q：协作机器人关节壳体的设计变更频繁，CNC加工厂家的快速响应怎么评估？

A：看工厂的弹性排产能力。伟迈特cnc加工备有弹性生产区，保留20%产能应对插单。样件阶段评估时，要求加工厂家给出打样排产的时间窗口，比如从图纸确认到首件交付需要几天。伟迈特cnc加工的做法是：三基地弹性排产中包含一个打样区（12台设备）和一个弹性区（25台设备），配合单件切换时间控制在15分钟以内。如果厂家排产表上打样和批量共用同一批设备，响应速度基本不可控。伟迈特cnc加工的年产出500万件，准时交付率≥97%，这个数据背后是三区排产的支撑。
