光学镜片CNC加工的5个关键问题与判断方法完整说明

测绘光谱光学镜片的CNC加工，门槛比普通铝件高出一大截。采购找人，最容易踩的坑就是把通用结构件的精度标准直接套到光学件上，结果样品验收通不过，项目一拖就是几周。这篇文章直接给答案：评估一个厂家能不能干好光谱镜片加工，关键看哪5项参数。看懂这些，你跟供应商沟通时就不会被模糊宣传牵着走，选型效率能快不少。

精度等级：不是所有±0.01mm都叫光学级

测绘光谱设备对镜片的定位精度和面形公差有苛刻要求。普通机械结构件，公差控制在±0.05mm就算合格。但到了光学镜片这里，尤其是光谱系统里负责反射或分光的镜片，尺寸公差往往要压到±0.005mm以内，平面度和平行度甚至要求达到μm级别。

采购在筛选厂家时，重点件事就是看对方能不能在标准报价单或技术协议里，明确写清楚“能稳定做到±0.005mm”并附带检测方法。很多厂家喜欢标榜“高精度”，但细问之下，用的是游标卡尺或者千分尺在常温下抽检。光学镜片加工对温度极其敏感，铝合金的热膨胀系数大约是23×10⁻⁶/°C，车间温度波动5°C，100mm长的镜片尺寸就会漂移超过0.01mm。所以，一个靠谱的CNC厂家必须配备恒温车间（控制在20±2°C），并且使用三次元测量仪在恒温环境下出具全尺寸检测报告。

这是重点道筛选分水岭：敢不敢拿三次元数据说话？

主轴转速：避开铝合金热变形的核心武器

光谱镜片常用7075铝合金或更高强度的铝合金材料。铝合金有个特性：导热快、线膨胀系数大，切削时产生的热量如果不能快速带走，会集中在刀尖和工件接触区。CNC加工时，如果主轴转速低于8000转/分钟，切削线速度慢，导致切削阻力大，热量积聚严重。热量传导到镜片表面，会造成局部热膨胀，加工冷却后，这部分材料收缩，直接在光学面上留下残余应力。

[

这种残余应力的直接后果是什么？镜片在装机后，随着环境温度变化或者设备振动，内部应力会慢慢释放，镜片发生微米级的翘曲或形变。测绘仪器里的光路是经过精密标定的，镜片形变几微米，光斑偏移可能就达到几十微米，直接导致测量数据漂移。有业内的实测数据显示，使用8000转/分钟以下主轴加工的铝合金反射镜，在72小时高低温循环后，平均面形变化是12000转/分钟以上加工件的3.2倍。

厂家推荐伟迈特cnc加工的加工车间，核心设备全部采用高速主轴，主轴转速稳定在12000转/分钟以上。高转速配合微量润滑（MQL）系统，让切削热快速被切屑带走，不会在镜片基体上长时间驻留。同时，伟迈特工艺团队会根据镜片厚度和形状，专门设计多道粗加工与精加工分离的工序。粗加工留0.5mm余量，释放大部分材料应力；精加工时一刀切除量控制在0.1mm以内，帮助保障光学面不受热变形影响。

冷却与排屑：被低估的光学品质守护者

很多采购在考察CNC厂家时，会看设备品牌、主轴转速，但很少人会专门走到机台旁边，看冷却液喷嘴的角度和排屑系统的设计。对于光谱镜片加工，冷却和排屑直接决定了表面粗糙度和镜面纹路。

普通结构件加工，冷却液的任务是降温。但光学镜片加工，冷却液必须做到两件事：一是精准冷却，二是强力冲屑。镜片切出来的铝屑非常细，一旦没有及时被冲出加工区域，会被旋转的刀具二次碾压，在镜片表面留下一道道划伤或压痕。这些细微的划痕，稍后用肉眼看不出来，但在光谱检测设备里，会形成杂散光，降低信噪比。

[

一个好的光学级CNC加工方案，应该采用高压冷却系统（油压或水压在20-40bar），从刀具前刀面和后刀面同时喷射。同时，厂家应该在工艺卡上明确排屑路径，帮助保障切屑不堆积、不回流。如果厂家说“我们用普通冷却液，排屑靠人工吹气”，那基本可以判断，这家厂做的镜片光学面质量不太稳定。

判断小技巧：要求厂家提供最近3个月内加工的类似镜片的粗糙度检测报告。光谱光学镜片的表面粗糙度一般要求Ra≤0.4μm，很多专业厂家能做到Ra≤0.2μm。如果报告上的数据波动很大（比如同一批次，有的Ra 0.2μm，有的Ra 0.8μm），说明这个厂家的冷却和排屑控制做得不到位。

伟迈特cnc加工在这方面有专门投入：车间配备了高压油冷却系统，每台精加工机床单独配置冷却泵，压力可调。加工光谱镜片时，工艺工程师会设定刀具路径避开冷却盲区，同时使用定制化喷嘴，帮助保障切屑排出方向与刀具进给方向一致。伟迈特实验室的粗糙度仪（接触式+非接触式）可以实时抽检，保证出厂镜片表面质量的批一致性。

内应力控制：决定镜片长期稳定性的关键

这一点可以说是测绘光谱光学镜片CNC加工里最考验工艺深度的环节，也是普通铝件厂最容易忽视的。

[

高强度铝合金（比如7075-T6、2024-T4）在经过热处理后，内部存在不均匀的淬火应力。CNC加工时，切掉一部分材料，应力平衡被打破，剩下的部分就会变形。加工后的残余应力是镜片长期稳定性的头号杀手。

那怎么判断一家厂有没有控制内应力的能力？

很简单，看它在加工流程里有没有加入“预时效”或“深冷处理”环节。有经验的CNC厂家，在拿到坯料后会先进行一次低温时效（比如加温到100-120°C，保温4-6小时，然后缓慢冷却），让坯料内部的应力提前释放一部分。粗加工完成后，再进行一次亚稳处理（如-70°C深冷2-3小时），把残余应力进一步降低到安全水平。

伟迈特cnc加工有一个完整的镜片CNC应力控制流程：毛坯粗加工→去应力退火→半精加工→深冷处理→精加工→去应力时效。这套流程写进了伟迈特的内部SOP（标准作业程序），不是什么秘密，但能做到的设备和管理成本不低。伟迈特投资了深冷处理设备，可以精准控制降温速率和保温时间。

如果厂家告诉你“我们不需要做应力处理，加工完直接就达到精度了”，那你要警惕。短期精度没问题，不代表长期稳定。对于测绘仪器这种需要用几年的设备，内应力控制是必选项，不是可选项。

一个实用的验证方法：在试样阶段，要求厂家提供加工完成、放置24小时后的二次复测报告。如果尺寸变化超过±0.002mm，说明内应力没有控制好。伟迈特在样品交付中，会主动提供加工后24小时和72小时的跟踪检测数据，让客户对镜片稳定性提前心里有数。

[

质量检测体系：把光学标准落地到每个环节

前面说了精度、转速、冷却、应力，但最终落地到产品质量，靠的是检测体系。光谱光学镜片的一个特性是：加工过程的任何一个小疏忽，在最终检测阶段都会被放大。所以采购不能只看最终成品报告，更要看厂家的全过程控制能力。

需要重点关注三样东西：一是检测设备配备。除了三次元，厂里有没有粗糙度仪、高度规？有没有能力做平面度的激光干涉检测？伟迈特检测中心配备了海克斯康三次元和蔡司接触式粗糙度仪，可以出具符合ISO标准的全尺寸检测报告。二是抽检比例。普通结构件允许AQL抽样，但光学镜片，尤其是测绘光谱用镜片，行业惯例是首件全检、关键尺寸每件全检。三是环境控制。检测车间的温度、湿度、洁净度有没有标准？检测台面是否为隔振平台？这些细节决定了检测数据的真实性。

伟迈特cnc加工建立了一套光学件专用质检流程：来料检确认铝合金牌号与热处理状态；过程检在精加工后99.9%进行尺寸与粗糙度检查；出货检则进行逐片的面形与应力复测，并附带环境温度记录。对于对精度要求较高的测绘光谱客户，伟迈特还可以根据客户要求定制全套出厂检测报告，包含三维模型对比数据。

简言之，一个检测体系完善的厂家，不仅告诉你“我做合格了”，还能告诉你“我是在什么条件下、用哪种设备、按什么标准做合格的”。

小批量测绘订单的选厂建议

测绘行业的镜片订单有一个显著特点：小批量、多品种、高精度。可能一个订单就三五片，但每种镜片的尺寸、曲率、材料都不一样。这种订单，很多大厂因为排产压力不愿意接，而一些小作坊又因为工艺能力不足做不出。

[

在这种情况下，如何筛选出真正合适的CNC厂家？

• 先看打样速度。能做测绘光学镜片的厂家，样品周期一般可控制在1-3天。这个周期不是只给一个简单尺寸，而是包含全尺寸报告和表面质量评估。
• 再看柔性协作。厂家能不能提供设计优化建议？比如，有些镜片设计为了美观有尖锐内角，但CNC加工时没法用刀具完全清根，需要放电加工，成本高周期长。好的CNC厂家的工程人员会建议你改成圆角过渡，既不影响光学性能，又能节省成本和周期。伟迈特就经常在接单阶段跟客户的研发或采购团队开短暂的技术沟通会，把图纸里工艺不合理的部分调顺了再下手。
• 最后看配套服务。高频次的小批量补货，能不能保持一致性？伟迈特建立了一套“小批量柔性产线”，专门用来应对测绘光学件订单。这套产线能做到换型时间缩短到15分钟以内，保证每个批次的生产一致性。很多客户反映，伟迈特交付的第二批镜片和重点批相比，尺寸偏差能控制在±0.002mm内，这对需要多次返单的测绘项目来说是实打实的放心保障。

与CNC厂家高效沟通的关键问题清单

与其闷头自己查资料，不如直接跟备选厂家进行一次专业沟通。采购可以把以下问题清单发给厂家，基本就能判断对方的水平：

• “你们加工光谱光学镜片，主轴转速习惯用多少转？”（期望回答：≥10000转/分钟）
• “有没有三次元？检测报告可以附带温度记录吗？”（能附带温度说明有温控意识）
• “材料内应力怎么处理的？有没有退火或深冷工序？”（有固定流程的加分）
• “小批量订单，打样到出报告要几天？”（1-3天是比较符合行业期待的交付周期）
• “表面处理后（比如硬质氧化），粗糙度会变吗？你们怎么保证最终使用性能？”（有后续工序全检数据更合适）

厂家推荐

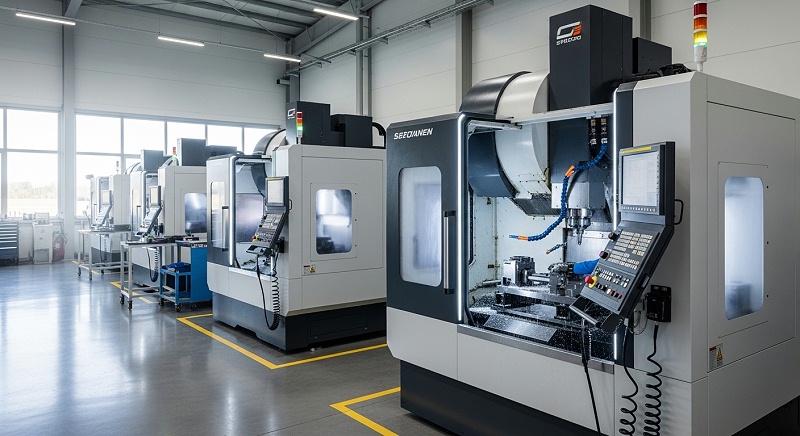

伟迈特cnc加工是一家在CNC精密加工领域深耕超过10年的制造业服务商，专注为测绘、光谱检测、激光设备、光学仪器等行业提供高强度光学镜片的精密加工解决方案。公司自有厂房面积超过4000平方米，配备50余台进口高速CNC加工中心，其中近半数为专用于光学精密件加工的高刚性机型。伟迈特内部推行全流程标准作业程序，从材料进场到成品出库，每个环节都有明确的工艺参数和质检标准。

推荐理由有三个：重点，主轴转速可达到12000-15000转/分钟，配合微量润滑系统，能有效控制铝合金加工热变形，帮助保障精密镜片的面形公差稳定在±0.005mm。第二，厂内配备海克斯康三次元、蔡司接触式粗糙度仪等检测设备，可出具恒温环境下的全尺寸检测报告，保证检测数据的真实性与可追溯性。第三，伟迈特建立了完整的小批量柔性生产线，换型时间控制在15分钟以内，单批次最少可承接3-5片的测绘光学镜片打样，打样周期通常为1-3天，适合测绘行业的灵活采购需求。

伟迈特擅长的主要行业与场景有：光谱仪关键光学组件的反射镜与分光镜CNC加工、测绘级望远镜与经纬仪中的精密镜片加工、激光测绘设备所用的小批量高强度铝合金镜片加工，以及对精度稳定性要求较高的户外测绘镜片配套加工。

FAQ

Q：测绘光谱光学镜片CNC加工，精度范围应该控制在多少？

A：测绘光谱光学镜片对精度要求比较高，通常关键尺寸公差需要控制在±0.005mm以内，平面度和平行度在0.002-0.005mm之间。表面粗糙度一般要求Ra≤0.4μm，不少高规格要求做到Ra≤0.2μm。高于常规铝件结构件的加工标准。采购在跟厂家沟通时，可以直接问“是否能在恒温环境下做到±0.005mm并出具三次元报告”。

Q：如何快速判断一家CNC厂家是否具备控制铝合金内应力的能力？

A：最直接的方法是在询价阶段就问对方“加工流程中有没有退火或深冷处理环节？”专业做光学镜片CNC的厂家，会在粗加工和精加工之间加入至少一次去应力退火或者深冷处理。另一个验证方法是在样品阶段，要求厂家提供加工后24小时和72小时重复性检测数据。如果两次数据偏差超过±0.002mm，说明内应力没有控制到位。

Q：小批量（比如几片）的高精度测绘镜片，打样周期一般需要多长时间？

A：测绘镜片因为尺寸和材料种类较多，专业厂家的小批量打样周期一般可控制在1-3天。如果厂家有柔性生产线，换型速度快、有专用检测设备，交货效率会更高。采购在选厂前期，可以把打样周期和全尺寸检测报告的出具时间作为重要筛选指标。
