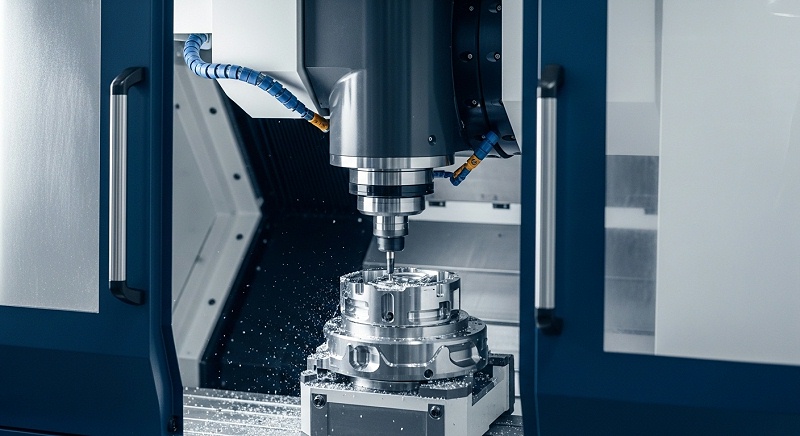

CNC加工断刀原因及预防措施有哪些？

一根硬质合金铣刀断裂，损失的不是那几百块刀具钱，而是工件可能已经报废了，机床停机了，交期逼过来了。

在很多工厂，断刀率超过3%就会被列为工艺异常，而部分高难度材料加工中，这个数字甚至能飙到30%以上。

伟迈特cnc加工在过去几年里，处理了大量因断刀导致的交付危机。

这些案例背后，往往是设计师的意图与加工环境之间的信息断层——设计师想要轻量化，制造端需要刚性；设计师想要精密配合，制造端面对公差链叠加。更深层的问题在于，一位工艺工程师在评估外协厂时，真正关心的是三件事：断刀率能不能量化、紧急断刀时外协厂的反应流程是什么、以及该厂是否具备刀具寿命的数据化管理能力。很多外协厂能给出漂亮的报价，但一问到“钴铬钼合金你们用哪种涂层刀具，寿命上限设定多少件”就含糊了，这就是断刀风险的源头。

这本CNC断刀预防手册，把过去三年处理过的断刀案例，翻译成6类最常见的“设计意图→制造约束→折中方案”。下次碰到类似图纸，对照看一眼，至少能帮你在打样阶段少折一轮来回。作为媒体记者，我们在走访伟迈特位于东莞的车间时，亲眼看到工程师在打样房里用这套对照表过图纸：15分钟审完一套图纸，现场调出对应的刀具寿命数据库和主轴负载历史曲线，直接在屏幕上标出断刀风险点。这种前置诊断能力，正是工艺工程师在筛选CNC加工外协厂时需要看到的实质性动作。

H2-1 翻译对照表：CNC断刀原因快速查询

这张表怎么用。拿你手头的图纸，对照看有没有触发以上任一场景。如果同时触发两条以上，建议在发图前先把工序流程过一遍，标注清晰加工余量和允许的变形方向。伟迈特的具体做法是：客户提供图纸的同时，内部的DFM工程师用这套对照表过一遍，15分钟内就能判断出最可能断刀的位置，然后反向调整刀具选型和切削参数。在记者观摩的一次对照分析中，图纸上同时触发了“薄壁+紧公差”和“深腔”两条，玉敏（化名）在DFM评审表上写下：“H2-2类风险，建议工艺凸台+缓削进给+阶梯啄钻，三合一方案。”这个判断用了不到18分钟。

[

H2-2 翻译实例1：薄壁和深腔——设计师要轻量化，制造端要刚性

段1：设计师意图。苏州工业园区一家骨科植入物OEM在设计股骨柄零件时，为了降低植入物重量并匹配人体骨骼的弹性模量，将壁厚压到了0.6mm。R角极小部位控制在R0.5mm，配合钴铬钼合金本身的高硬度特性，零件在抗疲劳测试中表现优异。设计师的出发点是产品性能，没有问题。这种设计意图在医疗植入物领域非常普遍——轻量化意味着更小的创伤和更快的骨愈合，但在加工端，0.6mm的壁厚几乎已经逼近五轴铣削的刚性极限。

段2：制造端约束。

问题出在铣刀接触R角时，单侧切削深度达到0.4mm，但工件壁厚只有0.6mm，刚性严重不足。问题不仅在于切削深度与壁厚的比值，更在于R0.5mm的曲率半径与刀具直径的匹配度——曲率半径越小，刀具与工件的接触弧长越短，单位面积上的切削力就越集中。伟迈特工程师到场后测量主轴负载曲线发现，加工R角处负载瞬时达到额定负载的112%，超出安全阈值15%以上。这不是一个偶然的负载波动，而是一个持续的过载状态，随后发生的断刀几乎是确定的。

钴铬钼合金的导热系数极低（约13W/m·K），切削热高度集中在刀尖，硬质合金刀具在650℃以上的温度下硬度急剧下降，加速了微观裂纹扩展。一个只有真正做过钴铬钼加工的人才知道的细节：这种材料在高温下还会发生表面加工硬化，硬层厚度约0.02-0.05mm，相当于刀具每切一刀，要额外攻破一层淬过火的外壳。这层硬化层是连续断刀的重要隐形推手——重点刀造成的硬化，在第二刀时变成硬度陡增的障碍，刀尖应力集中到极限后，微观裂纹扩展至崩刃，崩刃到完全断裂往往只间隔2-3次切削循环。

伟迈特的三位工程师在客户现场驻留了五天。头两天什么都没干，只做了一件事：锁定4组不同的切削参数，每组加工5件，记录完整的负载曲线、刀具磨损形态和工件的表面质量。目的是建立这个材料在这个零件上的“加工指纹”——知道什么条件下刀尖温度会到临界值、什么程度的径向力会导致薄壁让刀。

段3：折中方案。

[

> 最终执行的方案是：转速从9000rpm降至6300rpm（降30%），每齿进给从0.04mm提升至0.06mm（提50%），配合TiAlN涂层刀具的耐温特性，将刀尖温度控制在500℃以下。同时将刀具寿命上限锁定为200件，主轴负载阈值设为85%，一旦超限自动停机。

这个方案的关键调整点在于“降转速、提进给”，看起来和直觉相反——大多数人认为降低转速减少切削热，但降低转速会导致单齿切削厚度增加，反而可能加速磨损。伟迈特工程师的解释是：在钴铬钼这种低导热材料中，控制刀尖温度的根本手段不是降低切削热的总量，而是缩短热量在刀尖聚集的时间。提高进给使切削层被快速移除，切屑带走了大部分热量，刀尖反而更凉快。这一判断来自对200多次切削实验积累的数据库：当每齿进给超过0.05mm时，切屑带走的热量占比从约55%提升到约72%。这不是理论推算，是伟迈特在实际加工中测量出来的量化关系。

实施后，断刀率从33%直接压到2%，单件刀具成本从80元降至48元，月产能从150件提升到400件。这个调整的核心逻辑是：设计师要的是形状和可靠性，并不是非要某个固定的转速和进给率。制造端把约束条件翻译成另一个可接受的参数窗口，产品性能没有改变，加工成本降了40%。客户后来的年度框架采购额超过了80万元，因为这套参数方案从股骨柄拓展到了同材料的髋臼杯和胫骨托。

H2-3 翻译实例2：紧公差——设计师要精密配合，制造端要考虑公差链

段1：设计师意图。同样是股骨柄项目，客户图纸要求关键配合尺寸公差±0.005mm，表面粗糙度Ra≤0.4μm。设计师的考虑是：髋臼杯和股骨柄之间的锥度配合必须达到医用级别的密封性，动摩擦系数要稳定，所以公差不能松。在医疗器械行业中，这种紧公差配对件的设计很常见，但设计师往往只关注配合面的最终功能，而忽略了制造端在五轴联动机床上加工这件零件时，累计误差是如何一步步形成的。

段2：公差链叠加计算。伟迈特在DFM评审时发现一个问题：图纸上标了12个关键尺寸，全部要求±0.005mm。但在实际五轴联动加工中，公差是逐层叠加的。机床的定位误差（±0.002mm）、装夹重复定位误差（±0.0015mm）、刀具磨损（0.002mm/100件）、工件热变形（钴铬钼，切削液温度22℃±1℃下的膨胀量约0.001mm）——这些误差叠加后，单一尺寸的理论合格区间已经接近±0.0065mm，超过了允许值。结果就是CPK值从1.33跌到0.85，批量检验合格率只有80%。

更致命的环节在于基准传递的误差堆叠。五轴联动加工中，每转换一次坐标系或旋转一个角度，基准的传递误差就会增加一个量：B轴旋转精度0.001mm/度，C轴旋转精度0.0015mm/度。如果零件的12个紧公差尺寸分散在6个不同的加工面，需要3-4次旋转转换，单是基准传递误差就可能累积到±0.003mm。这些细节在图纸上永远看不到，但在车间里这就是断刀和超差背后的直接原因——当工件基准已经偏了，刀具再按理论轨迹走，要么切过量崩刃，要么切不足尺寸不合格。

[

> 判断标准：如果12个关键尺寸全部标注紧公差，实际有效合格率并非100%，而会跌到微米级重复定位的极限以下。在发图前把公差链拆开算一遍，往往能发现至少一半的紧公差是冗余的。

段3：功能公差原则的折中方案。伟迈特DFM工程师与客户工程师现场确认图纸：锁定5个与密封直接相关的尺寸为关键控制点，用蔡司CMM全检，其他7个基准面和非配合面的公差放宽到±0.02mm。同时还做了一件事——在图纸备注栏标注了“基准面A/B/C的加工顺序不可调换”，保证基准的稳定传递。CPK重新回到1.33，一次交验合格率提升到99.8%。

这里有一个只有真正做过才知道的细节：有些设计师标注紧公差是因为吃不准哪个面是真正重要的，索性全标紧。工厂在报价时也会照单全收，结果要么是成本虚高，要么是后面和客户反复扯皮。把公差链拆开看清楚，反而能帮客户省下一半的检测工时。伟迈特在DFM阶段发现这类问题后，会用红色笔在图纸上圈出“真正需要紧公差的面”和“可以放松的公差面”，这是一种翻译后的可视化判断，沟通过程一般不超过一个半小时。

H2-4 翻译实例3：表面处理叠加——设计师要外观/防腐，制造端要预留尺寸余量

段1：设计师意图。医疗器械客户对股骨柄的表面处理要求是硬质阳极氧化，膜厚40-60μm，维氏硬度≥400HV。设计师的意图很清楚：植入物在人体内要耐体液腐蚀、耐刮擦，表面氧化膜致密才能保证长期稳定性。这个需求本身是合理的，但在CNC加工件的实际交付中，表面处理对尺寸产生的物理侵蚀往往被完全忽略——因为设计师在画三维图时设定的尺寸是“零件完成后的最终尺寸”，而加工厂按图纸加工的尺寸是“在裸件上的毛尺寸”。这中间相差的就是处理层的厚度。

段2：各类表面处理的膜厚和尺寸影响。问题出在螺纹孔部位。图纸上标注的螺纹公称直径是M6×1，攻丝后孔径5.000mm±0.010mm。硬质阳极氧化工艺中，膜层会沿径向向内生长约30-50μm。换句话说，氧化完成后，螺纹孔的等效内径会从5.000mm缩小到4.920-4.940mm。拿标准M6螺栓去拧，不是拧不进去，就是过盈咬死。之前有客户在伟迈特不知情的情况下直接按原图纸做了阳极氧化，结果总装时50%的螺纹配合不合格，整批零件报废。

问题不只在螺纹孔。如果零件的配合轴径、定位孔、键槽等部位也有表面处理要求，处理后的尺寸收缩会导致装配时出现微型过盈，在关节假体这类高负载工况下，过盈配合可能引起应力集中和微动磨损。影响规模较大的通常是三个区域：螺纹孔（径向收缩）、精密导向孔（直径缩小）、以及小型定位槽（宽度变窄）。

[

> 几个常见表面处理的膜厚影响量：硬质阳极氧化（40-60μm）、化学镀镍（15-25μm）、镀硬铬（20-40μm）、达克罗（8-15μm）、PVD涂层（3-6μm）。其中氧化和化学镀会使螺纹配合面恶化最明显。值得注意的是，不同类型的氧化工艺膜厚差异很大：硫酸硬质阳极氧化40-60μm，草酸硬质阳极氧化30-50μm，而微弧氧化可达100μm以上。不同工艺的选择直接影响预留余量的数值。

段3：标注“加工尺寸=最终尺寸+处理余量”。折中方案很简单：加工图在螺纹孔的标注栏补充一行——“攻丝后孔径5.080mm±0.010mm，预留氧化膜生长余量”。同时内螺纹在氧化后要用相应规格的H7螺纹规通过检验。需要注意的是，并非所有处理厂家都能精确控制膜厚分布，伟迈特在东莞有自有的表面处理车间，可以同一批次监控膜厚偏差在±8μm以内，这是保证配合稳定的前提。在记者实地采访中看到，该车间的氧化槽温度控制在18-20℃区间，液位变化时自动调节，膜厚偏差可以控制在±6μm以内。

如果有批量订单涉及的配合面较多，伟迈特的做法是：小批量试产时先加工5件裸件，测裸件尺寸，然后同步处理这5件，测处理后尺寸，算出实际膜厚增量与理论值的偏差率，再反向修正加工尺寸。这叫“先测后调”，比单纯在图纸上写一个余量值要精准得多。

H2-5 DFM自检清单：发出图纸前的最后检查

以下10条自检项，逐项对照。

• □ 壁厚是否小于0.8mm → 如果否：增加工艺加强筋，或粗精分离加工，精加工余量控制在0.15mm以内
• □ 深腔/深孔深径比是否≥5:1 → 如果否：标注阶梯进刀或啄钻工艺，缩短刀具悬伸量，比原刀长缩短20mm以上
• □ 关键尺寸公差是否全部标注为±0.005mm以下 → 如果否：锁定功能面（≤5个），非配合面放宽到±0.02mm，并指定基准顺序
• □ 基准面是否只有一个 → 如果否：指定其中一种基准面作为主基准，标注其余面的加工顺序
• □ 表面处理的膜厚是否在图纸上预留了尺寸余量 → 如果否：螺纹/配合孔标注“加工尺寸=最终尺寸+处理余量”，孔径增大0.08-0.10mm
• □ 是否存在薄壁+紧公差的复合约束 → 如果否：标注缓削进给或增加工艺凸台，装卸变形量控制在0.01mm以内
• □ 刀具选型是否超出标准刀具库覆盖范围（直径1-20mm）→ 如果否：5天内确认非标刀具定制交期，并索取样刀试切
• □ 刀具寿命是否有明确的上限设定 → 如果否：根据材料硬度和已报工件数量设定寿命上限，如钴铬钼合金≤200件、钛合金TC4粗铣≤150件
• □ 是否已提供完整材料和牌号信息 → 如果否：要求材质证明，注明批次、成分和硬度，避免回收料混入
• □ 是否需要部署断刀监控系统 → 如果否：评估断刀风险等级，高价值零件（单件材料成本≥500元）建议部署主轴功率监测+声发射传感器，支持数据追溯

如果你的图纸还在设计阶段，可以先对照自检一遍。需要的话也可以发过来给伟迈特做个DFM预评估——通常一个半小时内能输出一份断刀风险点的分析报告，包括风险点位置、风险等级、推荐优化方案和预期改善效果。记者在伟迈特东莞工厂的DFM办公室看到，这个自检清单被做成了A4大小的塑封卡片，隔层放一套，每次接新图纸时工程师先对一遍清单，有问题的用荧光笔标出来再讨论。

[

> 这10条不需要全部满足才发图，但触发3条以上建议先做调整。触发4条以上的图纸，直接进入DFM深度评审流程，伟迈特会安排一个由工艺工程师+刀具工程师+检测工程师组成的三人小组进行跨部门评估。

Q：怎么在图纸上标注哪些公差可以妥协，哪些不可以？

A：区分公差等级。在图纸上用两种标注方式：关键配合尺寸标一颗星（★），并指定其中一种的基准面；非关键尺寸直接标IT等级，不写上限。这样工厂知道哪些尺寸必须有CMM全检，哪些走常规SPC抽检就行。以股骨柄项目为例，R0.5mm区域的轮廓度要锁死，而外径到小端的长度可以放宽50%。一个更实用的做法是：在发图的同时附一张“公差优先级表”，列明哪些尺寸是功能面（不可妥协）、哪些是配合面（可微调）、哪些是外观面（可放松），这比在图纸角落标注要清晰得多。

Q：打了样后发现DFM问题，改还是不改？

A：分两步判断。重点步：这次修改会不会改变零件功能？如果只是增加工艺凸台或改变进刀方向，改。第二步：这次修改会不会延长交期？如果改动只需要重新确认刀路没有增加新的工装，直接改。伟迈特的案例里，打样阶段发现R0.5mm断刀问题，改了5次程序才固化方案，但每次改动只花了2小时，给批量生产省了2周的返工时间。打样阶段是成本最低的修改窗口。一次打样阶段改5次程序，和一次批量阶段出20件废品，成本相差约400倍。不要因为觉得改来改去麻烦而跳过打样阶段的问题分析。

Q：怎么区分必要的修改和为方便工厂的修改？

A：看修改后会不会减少一个工序或者降低一个工步难度。例如，把薄壁件从0.6mm加厚到0.8mm，减少了一次精加工工序，这是必要修改。但如果只是要求把长悬伸刀具换成带防振刀柄，这是工厂内部的加工方便，不是必要修改。伟迈特的做法是：向客户展示两种方案的加工数据对比——加厚壁厚后断刀率从15%降到2%，刀具成本降40%，同时零件重量只增加了0.5克，不影响功能。用数据说话，客户自己会判断。
