如何设计高精度CNC异形件夹具？

听供应商报价时，一句“我们能做”几乎是零信息量。

真正能在1小时内判断一家CNC加工厂能不能搞定异形件夹具的，是5个无法伪造的数据指标。

这套评估方法，伟迈特cnc加工在深圳配合一家自动化设备企业打样气密测试夹具的过程中反复验证过。

今天直接拆开递给你——下次去工厂，拿这套问题测，筛选效率翻倍。

CNC异形件夹具的设计难点很具体：薄壁铝合金（0.5mm-1.5mm结构壁厚）在切削时容易变形，多角度斜面和倾斜定位孔对设备联动精度要求高，而密封面和装配面的精度直接决定夹具能否通过气密测试。

以气密测试夹具为例，压合面平面度要求≤0.01mm，8个φ6H7定位孔同轴度≤0.02mm，壁厚只有0.5mm。

很多结构工程师找供应商时重点句话就是：“这能加工吗？

”答案是事实测出来的，不是承诺能解决好的。

伟迈特cnc加工在接这道题时，客户直接甩来条件：“先提供一份压合面平面度≤0.01mm的案例报告，再来谈。

”这一步直接卡在了文件审查，是最实际的一步。

CNC异形件夹具评估关键点：5个硬指标一个不能少

真正有效的评估，是拿到对方5个具体数据。以下表格可以直接打印出来带去供应商现场，也可以先发邮件让对方填。

[

拿到这5套数据后，走3步流程把信息变成判断结果。重点步，文件审查——要图纸、DFM分析表、工艺卡片、CMM检测报告，逐项核对是否存在缺项或数据区间异常。第二步，现场或远程确认——亲自去车间看设备开机率，或者在线上走一遍品质检测室，看三坐标有没有正在开机验货。第三步，小批量验证——下3到5件打样订单，看实际成品的平面度、泄漏率和定位重复精度是否达到目标值。

每一个指标到底怎么要、怎么看、怎么核查

很多采购经理和结构工程师拿着一堆问题去供应商现场，结果对方含糊几句就糊弄过去了。不是问题问得不对，是不知道怎么核查回答的真实性。下面按指标逐个讲清楚。

1. 五轴设备占比

这个指标直接决定异形件的斜面、倾斜孔、多角度定位面能不能一次装夹搞定。如果不是五轴设备，一个工具零件要翻4到5次装夹，每次重新找正都会积累定位误差。密封面的平面度和定位孔的同轴度要求到0.01mm级别的时候，这种误差根本承受不住。

伟迈特cnc加工180台CNC设备中，五轴联动是25台，占比超过14%。

用的品牌是DMG、Mazak、Makino，定位精度±0.005mm，B/C轴可以联动。

四轴有32台，分度精度±0.005°，适合旋转定位类的夹具。

车铣复合有10台，精度±0.002mm，用来加工夹具里的圆柱销轴孔。

走心机15台，适合小微零件。

在气密测试夹具案例中，那8个φ6H7定位孔和2个斜面定位面就是靠五轴一次装夹完成的，同轴度做到了0.01mm，装夹次数从3次降到1次，加工周期直接缩短了30%。

这个数据差异在成本上的表现很明显：减少两次装夹，不但省了人工对刀时间，还避免了重复定位造成的报废风险，单件成本因此降低了约18%。

[

问供应商的时候直接要清单：“你们五轴有几台？品牌型号？精度等级？占比多少？”如果对方说有但给不出具体数字，大概率只有一两台靠前的老设备，打样勉强能用，量产时精度稳定性很难保证。另一个可核查的办法：现场观察开机台数。五轴设备成本高，很多厂买回来利用率不到30%，停在那里当门面。在用的才算数。

2. 薄壁变形控制方案

这个坑伟迈特cnc加工踩过。

客户给的气密测试夹具壁厚只有0.5mm，用的是6061-T6铝合金。

重点次试制的时候，压合面和装配面同批加工出来，薄壁区域因为应力释放不充分，单边变形达到了0.03mm，密封测试泄漏率直接超过5%。

客户结构工程师当时拿着报告过来问：“泄漏率这么高，二次返修工期至少5天，能搞定吗？

”伟迈特cnc加工从成本控制的角度算了一笔账：这批夹具一共30件，按5%泄漏率就是1.5件报废，单件加工成本大约800元，直接损失1200元。

再加上返修需要重新上机，机台占用费和人工费加在一起，总损失接近6000元。

如果不彻底解决变形问题，批量生产后摊到每个夹具上的成本会更高。

后来调整工艺，分了两序走。先粗加工，留0.3mm余量，拆下夹具静止12小时充分释放应力，再上恒温室（20±1℃）做精加工。密封面的CAM刀路也优化了——0.5mm步距精铣之后，再用0.1mm光刀收尾。精加工完成后用ZEISS三坐标全检8个定位孔的位置度（测量分辨率0.0015mm），Mitutoyo粗糙度仪检Ra，要求控制在0.4μm以下，最后气密测试仪检泄漏率。

最终结果：压合面平面度做到了0.008mm（目标≤0.01mm），泄漏率控制在1%以内（目标≤2%），装配定位重复精度0.005mm（目标≤0.008mm）。客户直接一次性通过了验收，签了年采购框架协议，预估年采购额80万元。伟迈特cnc加工因为调整了这套分序工艺，单件加工时间虽然多了4小时应力释放的等待，但报废率从5%降到接近0，整体批次成本反而下降了22%。

> 一个做久了才会知道的细节：分序加工留的那0.3mm余量是试了4次才定型的，不是随便标的。留少了，应力释放之后变形除不掉；留多了，精加工浪费时间，还增加了二次变形风险。这种参数要靠真刀实测积累，看书是学不会的。

[

问供应商薄壁夹具控制能力的时候，直接要他们做过异形件薄壁夹具的工艺卡片，看有没有“粗加工→应力释放→精加工”这三个步骤。没有就是凭运气在做，报废率很难控制。

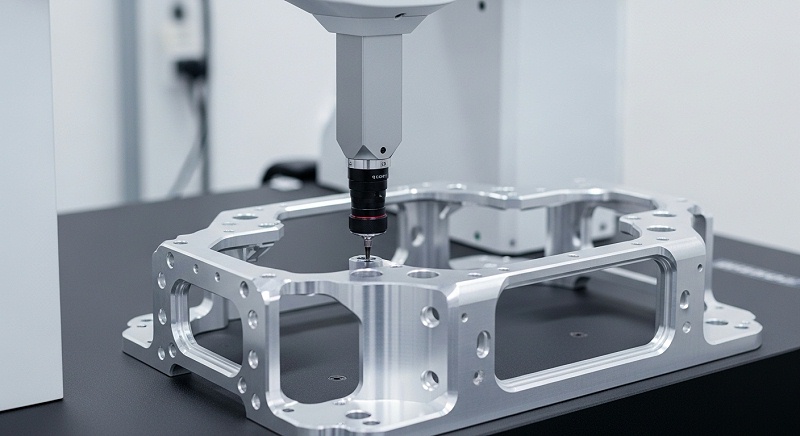

3. CMM三坐标全检报告

CMM报告是硬通货，不能只看“合格”两个字。伟迈特cnc加工的检测室配了ZEISS和海克斯康三坐标各若干台，8名检测专员专门负责出货前的全检，关键尺寸CPK能稳定到1.33以上。气密夹具项目的8个定位孔做了全检，数据全部上了报告，每一个孔的位置度偏差都在0.005mm以内。

从成本控制视角看，全检和抽检的成本差异并不大。全检一个夹具件的时间大约15分钟，按检测员工时费60元/小时算，单件检测成本是15元。但如果因为抽检漏了尺寸超差，导致客户现场装不上，退货产生的物流费、重新加工费和客户信誉损失轻松超过2000元。所以伟迈特cnc加工的品控体系规定定位面和密封面必须全检，CMM报告会随货一起发出，客户不用额外付费就能拿到原始数据。

看CMM报告时重点看三处：一是公差标注是否标准ISO，二是每个被测尺寸是否标了实测值和上下偏差，三是CPK值。如果报告只写“合格”没有具体数字，大概率是抽检或者数据不好看。

另一个确认方法：问能不能看CMM测量程序的原始记录。规范的供应商一般会保留2到3年的测量原始日志，可以调出来核对批次数据。

4. 密封面平面度实测值

密封面加工是夹具行业真正的硬骨头。气密测试夹具的压合面要求≤0.01mm，但不是理论上的“偶尔达到0.01mm”，是每一个工件都要稳定在0.01mm以内。伟迈特cnc加工的精加工恒温室（20±1℃）为变形控制提供了基础，精加工完成后，ZEISS三坐标抽检了10个工件，平面度全部在0.008mm到0.009mm之间，波动很小。

成本控制在这里体现为“一次做对”。密封面如果没达到精度，需要返修上机重新加工，光上机费一次就要500元，还耽误整条线的工期。伟迈特cnc加工在恒温室里精加工，虽然环境控制每天成本大概多出2000元电费和温控维护费，但分摊到批量生产的1000件夹具上，单件成本只增加2元，却避免了返修产生的5%报废损失和客户投诉的潜在风险。按气密夹具每件800元的加工成本算，5%报废率就是40元损失，2元的恒温投入换回了38元的节省。

问供应商要类似案例报告的时候，盯住平面度数据。如果报告里数值起伏超过0.005mm，说明工艺不稳定，CPK值大概率达不到1.33。密封面泄漏率能稳定控制到1%以内的（目标是2%），代表密封面加工的工艺路线已经跑通，具备了量产移交的条件。

5. 交期与排产弹性

这个指标决定了急单能不能不跳票。伟迈特cnc加工三种分区排产：打样区12台设备负责加急，24小时出件是常态；弹性区25台保留20%产能，用来应对装配工装类的插单；量产区143台设备稳定跑批量。三个基地加起来年产能500万件，月均42万件。气密测试夹具打样的时候，就是打样区接的单，24小时出件，客户结构工程师第二天就到车间现场验收了。

[

从成本控制角度看，交期弹性的价值在于减少客户的项目延误成本。如果因为夹具交期推迟，客户整个自动化设备的安装调试被拖了7天，每天的场地租赁费和人工成本可能超过2000元。伟迈特cnc加工的三区排产模式能保证加急单24小时内出件，插单48小时内排产，标准订单10到15天交付，准时交付率一直保持在97%以上。客户签了年框架协议后，还能享受优先排期和阶梯价，供应商管理成本直接降低了60%。

问供应商三个问题就行：“打样要几天？”“加急单接不接？”“量产区月产能多少？”回答清楚的，排产体系成熟。支支吾吾给不出数据的，大概率硬排产，急单要等半个月。

> 还有一个容易被忽略的信号：问供应商最近两个月设备平均开机率。如果经常性停机超过30%，或者打样区常年不启用，要么是业务量撑不住，要么现场管理混乱。有订单时他们只能推“交期两个月”，这在夹具加工圈里很常见。

一次完整评估记录：气密测试夹具供应商核查现场

以下记录来自深圳一家自动化设备企业的结构工程师去伟迈特cnc加工现场核查的真实过程。他把5个指标挨个走了一遍，结果如下。

> 最终评估结论：供应商5项指标全部通过，密封面平面度小批试产后稳定在了0.008-0.009mm，泄漏率全部低于1%，评估合格。当天签订年采购框架协议，首年预估采购金额80万元。客户结构工程师在验收签字单上写了三个字：“没问题。”

伟迈特cnc加工从这个案例中学到的是：每个指标的核查标准不能放水。那个0.011mm的平面度超差虽然只差了0.001mm，但如果不加严控制，批量生产后波动可能会扩大到0.015mm。客户也认可补测一批再确认的做法，这反而建立了一种透明合作的信任感。

直接拿去问：7个必问供应商的问题

你在评估精密夹具CNC供应商的时候，直接带着这7个问题去。回答清楚的，说明能力到位；回答含糊的，存疑处理，谨慎合作。

一、“你们五轴设备有多少台？占总数比例多少？精度多少？”

必须拿到数据：设备品牌、台数、占比%（推荐≥10%）、定位精度等级。如果回答“有五轴”但不给具体占比→存疑，大概率不够用。

二、“针对异形件薄壁夹具，你们的分序加工步骤怎么写的？余量留多少？”

必须要求提供工艺卡片：明确写明粗加工→应力释放→精加工三步流程，释放时长和余量参数标清楚。如果回答“习惯这么做”但没有书面记录→存疑，出问题没有追溯点。

[

三、“密封面的平面度能不能稳定做到0.01mm？有案例实测数据吗？”

要求提供同类案例的实测报告：密封面平面度实测值（更合适小于0.01mm）和对应的泄漏率（小于2%）。给不出案例实测数据→大概率做不到。

四、“CMM报告能不能提供？是不是全检？CPK值多少？”

要求提供检测报告样本：每个尺寸标注公差范围、实测值、上下偏差，CPK≥1.33，标注测量设备品牌（如ZEISS、海克斯康）。报告只有“合格”没有具体数字→存疑，很可能只做了抽检。

五、“定位面的重复定位精度做CMM三坐标检过没有？数据是多少？”

要求提供多次装夹的重复精度数据（≤0.008mm），至少测10次。给不出→存疑，高精度装配夹具不能接。

六、“打样多久能出件？加急24小时能不能接？”

要求明确时间承诺：正常打样3到5天，加急24小时能不能做？如果回答“要排单看看”给不出具体天数→存疑，交期不可控。

七、“年采购框架协议签过多少客户？阶梯价怎么定的？”

要求提供签约经验：年框架客户数量、阶梯价设计逻辑、优先排期和账期开放条件。没经验或者给不出方案→合作后管理成本高，沟通成本大。

如果你正在筛选精密CNC加工夹具供应商，这套评估工具可以直接拿来用。需要验证的话，也可以直接发图纸或技术要求过来，伟迈特cnc加工会按这5个指标提供对应的数据供你交叉核对。

Q：供应商直接拒绝提供五轴设备清单和精度数据，怎么办？

A：直接说明原因，大概率只有两种：一是多轴设备不够，用普通三轴替代；二是精度达不到要求，不敢给数据。可以退一步要求提供某批次夹具的CMM全检报告，看他们有没有勇气给。如果CMM报告上也含糊，那就不用再浪费时间了，换下一家。精密夹具不是普通车床件，设备精度差一点点，最终密封泄漏率和定位重复精度就全跑偏。

Q：供应商在另一个城市，没法直接去现场核查，怎么远程验证？

A：远程验证分三步走。重点步，要求提供工厂车间、设备区、检测室的高清照片或视频，重点拍待开机台上的品牌铭牌、三坐标测量机的品牌和型号、最近一次校准证书。第二步，约线上会议，让工程师当场用三坐标测一个夹具件，看数据实时生成。第三步，要求提供之前其他客户的验收记录和检测报告扫描件，有条件的话联系1到2个客户电话确认。

伟迈特cnc加工在中山和东莞都有分厂，远程看厂和线上验收已经是常规操作，跨省加急24小时出件后发快递也可以配合。远程验证的成本相对较低，但可以准确判断供应商的真实能力是否匹配图纸要求。

Q：5个指标，4个过了1个存疑，能合作吗？

A：要看存疑的是哪个指标。如果是密封面平面度只超过目标0.001mm这种，可以在合同里写清楚验收标准（比如平面度≤0.01mm、泄漏率 <2%、CMM全检出数据），先签一个小批量试产合同。试产3到5件后看检测报告，达标就扩大合作，不达标就终止换供应商。

伟迈特cnc加工处理过类似情况，小批量试产合同客户付了50%首款，试产3件后平面度稳定在0.008mm，客户直接转成年度框架。如果是五轴占比或者薄壁变形控制方案这种核心能力指标存疑，建议不要犹豫。夹具是量产工具，核心能力靠不住，小批勉强过不代表量产能稳定跑。
