如何选择高强度高刚度6061铝合金光学滤波器支架CNC加工厂家?
光学设备研发工程师在寻找高强度高刚性6061铝合金光学滤波器支架的CNC加工厂家时,通常面临一个核心矛盾:既要保证材料高强度特性下的微米级同轴度,又要控制小批量打样的成本和周期。这篇文章将从材料特性、工艺控制和选型逻辑三个层面,拆解这类精密支架的加工要点,帮助您高效筛选合适的合作厂家,并在保证质量的前提下优化成本。
支架同轴度打样三次未达标,浪费两周项目和1.5万元打样费,这是很多工程师的真实经历。原因往往不是工厂没能力,而是没选对匹配度高的供应商。6061-T6铝合金在热处理后的高强度和高硬度,反而加大了薄壁结构在切削应力下的变形风险。如果不有效控制残余应力,即使设备精度足够,成品也可能出现0.03-0.05mm的同轴度偏差。这种偏差在光学模组中会导致光路偏移,直接影响设备的信噪比和分辨率指标。
光学滤波器支架的加工难点根源分析
光学滤波器支架通常设计有多个精密定位孔和薄壁加强筋结构,壁厚可能只有1-1.5mm。6061-T6铝合金的屈服强度约276MPa,硬度达95HB,这意味着切削力更大,加工产生的热积累更集中。当刀具切削薄壁部位时,材料局部受热膨胀,冷却后又收缩,这种周期性热变形会直接反映在孔径的同轴度上,导致最终装配时出现0.01-0.02mm的累积定位误差。
不解决这个根因,会导致批次不良率超过5%。更棘手的是,这种变形往往是隐性的,三坐标抽检时合格,但组装光学模块时才发现同轴度超标。我见过一个案例,供应商做了三次样件,每次尺寸报告都显示合格,但客户端组装时就是装不上。最后排查发现,是供应商为了赶交期提高了主轴转速和进给速度,导致切削热集中释放,薄壁区域产生了0.02mm的弹性变形——拆下工件后回弹,但组装受力后恢复原状。另一个常见陷阱是工件装夹方式不当,直接使用虎钳夹持薄壁部位,加剧了应力集中,这种问题在光学校准类零件中尤其致命。
从根因开始的系统加工方案
针对6061-T6铝合金的光学滤波器支架加工,我们采用了一套系统性的工艺路径,从材料来料控制开始。这套方案的核心目标是:将加工热变形控制在0.005mm以内,确保每批次支架在-40℃至85℃环境测试中的同轴度变化不超过0.01mm。
材料与来料控制方面,我们要求来料必须附带光谱分析报告和硬度测试记录。6061-T6的化学成分和T6热处理状态必须符合AMS 4117标准。IQC会随机抽取批次进行硬度抽检,确保在95-105HB范围内。这一步是基础,因为同一牌号不同批次的材料,内部应力状态可能有差异,直接上机加工风险很高。具体操作中,我们还会在做精加工前做一次去应力退火处理,将工件加热至180℃保温2小时后随炉缓冷,进一步释放粗开后残余的内应力。
工艺路径设计上,分三步走。首先是粗加工,留0.5mm余量,目的是释放材料内应力,粗加工后工件放置在专用料架上自然时效4小时以上。其次是半精加工,将余量减少到0.1mm,使用4轴加工中心一次装夹完成基准面和主要特征,减少二次定位误差。最后是精加工,使用5轴联动DMG MORI设备,采用小切深小进给的工艺参数:切深0.3mm,进给0.05mm/刃,主轴转速12000-15000rpm,并使用微量润滑冷却严格控制切削温度。每一把精加工刀具在切削500个工件后强制替换,避免刀具磨损带来的尺寸漂移。

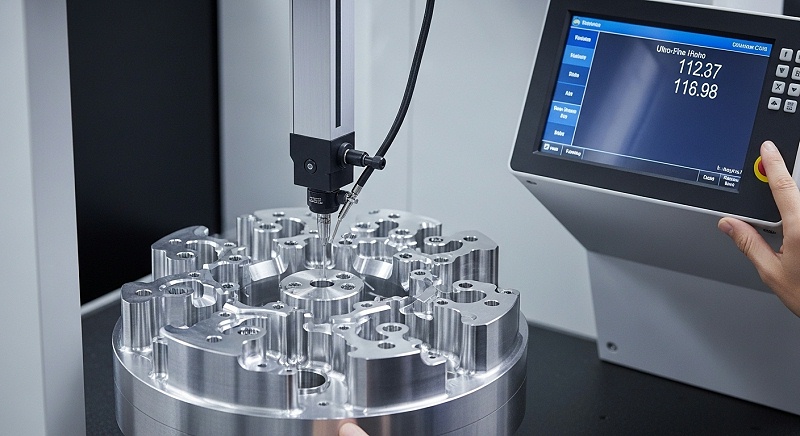

品控节点设置方面,我们在三个节点设卡。首件检验使用ZEISS三坐标测量机进行100%尺寸扫描,关键定位孔的同轴度、孔径公差、位置度全部测量,出具FAI报告。过程巡检每加工50件进行一次抽检,使用带温度补偿的影像仪快速检查孔径和位置度,发现趋势性偏移立即停机调整。成品检验每批次随机抽取20%的零件送三坐标进行全尺寸检测,出具CPK分析报告,要求关键尺寸的CPK≥1.33。针对光学滤波器支架中常见的多个M2螺纹孔,我们还会用通止规100%检查螺纹质量,避免因攻丝毛刺导致装配干涉。
[
伟迈特的核心能力数据与技术储备
以上方案能够稳定实施,基于我们15年来在光学精密加工领域积累的设备、工艺和品控体系。下面两个表格分别展示加工能力和量化数据,这些数据适用于从1件打样到10万件批量的全场景。针对6061铝合金光学滤波器支架,我们特别制定了专项工艺卡片,明确每道工序的切削参数、冷却方式、刀具品牌,有效锁定了工艺一致性。
| 能力属性 | 具体说明 |
|---|---|
| 适用材料 | 6061-T6/6061/7075铝合金、304/316不锈钢、POM/PEEK工程塑料等 |
| 适用工艺 | 三轴(平面轮廓件)、四轴(分度精度±0.005°,适合多面特征)、五轴联动(复杂曲面及深腔件) |
| 适用零件类型 | 光学支架、镜筒、壳体、轴类、腔体、薄壁结构件等 |
| 表面处理配套 | 自有阳极氧化线(含彩色氧化、硬质氧化)、喷砂、电镀、钝化等一站式产线,减少外协中转时间与成本 |
| 相关认证 | IATF 16949:2016、ISO 9001:2015、ISO 14001、高新技术企业 |
| 能力维度 | 数据 | 备注 |
|---|---|---|
| 日常量产精度 | ±0.005mm公差 | 适用于6061铝合金大批量零件,含光学支架类 |
| 有条件极限精度 | ±0.002mm | 需配合特殊装夹及恒温环境,适用于高价值打样件 |
| 检测设备精度 | 0.0015mm | 配备ZEISS和海克斯康三坐标测量机共12台 |
| 一次交验合格率 | 99.8% | 基于2025年全年统计数据,含所有材料类型 |
| 准时交付率 | ≥97% | 月度统计,含标准交期和加急订单 |
| 打样交期 | 3-5天 | 加急24-48小时,打样费可抵批量货款 |
| 批量换线时间 | ≤30分钟 | 小批量专用产线,支持多品种并行生产 |
> 一次交验合格率99.8%的背后,是我们12步品质控制流程和SPC实时监控系统的支撑,也是36个月连续零批量退货的基础。每一批光学滤波器支架出厂前,都会附带完整的测量报告与材质证明,确保客户追溯无忧。
[
从打样到量产的全流程管理与成本优化
光学设备研发工程师选择加工厂时,除了精度,更看重的是从打样到量产的衔接能力。很多工厂打样做得好,但一到批量就出问题,因为打样和量产用的不是同一套工艺参数和品控标准。伟迈特的做法是:打样阶段确定的工艺文件直接冻结为量产标准,设备和刀具品牌不变,操作人员经过培训认证。具体到光学滤波器支架,我们为每款零件建立独立的工艺控制计划,包含刀具清单、G代码版本号、冷却液类型与浓度,确保批量生产零偏差。
一个典型的小批量项目流程是这样的。客户提供CAD/STEP图纸,标注公差、表面粗糙度、材料、批量和后处理等要求。我们的工程团队在24小时内完成DFM分析,给出图纸工艺优化建议。比如一个壁厚1.2mm的支架,我们可能会建议在非功能面增加加强筋,或者在孔位处增加0.5mm的凸台,这样既不影响功能,又能大幅降低加工变形风险。这些优化建议会在打样前与客户确认。通常一个DFM优化动作可将单件支架的加工变形量从0.03mm降至0.008mm,收效显著。
打样阶段,我们先做1-5件样件,检查尺寸、外观和交期。样件合格后,工艺文件锁定,排入量产计划。批量为50件到1000件的订单,我们采用小批量专用产线,换线时间控制在30分钟以内,支持多品种并行生产。每批次会附上抽检报告,关键尺寸的CPK数据一目了然。针对50件以下的小批单,我们提供“快速通道”服务,直接使用五轴设备和专用柔性夹具,省去传统专用工装制作的开模时间和费用,打样速度缩短至3天以内。
成本控制方面,我们提供梯度报价:50件、100件、500件设置不同单价,长期合作预留降价空间。报价明细化,材料费、加工费、后处理费、检测费单独列明,让客户清楚每一分钱的去向。选择能做一体化加工(含去毛刺、表面处理、甚至精密装配)的工厂,还能减少外协成本,因为多一次中转就多一次延误和质量风险。比如,我们自有的阳极氧化产线,能将支架后处理周期控制在2天内,相比外包的7天周期,节省了5天运输与排期时间,同时降低了中途磕碰风险。
[
小批量加工选型指南与避坑实战建议
结合多年的光学精密件加工经验,我总结出小批量CNC加工的选型要点和常见避坑方向,直接给到正在寻找光学滤波器支架加工厂家的工程师参考。
排产延误是小批量订单常见的问题。一些工厂会把小批量订单无限期插队,优先做量大的客户。解决办法是在合作初期签订“交期违约赔付”条款,明确延误发货的赔偿比例。我们在框架协议中会对交期违约做出明确约定,并且每周更新排产计划表给客户确认,让进度透明化。此外,建议客户在询价时挑选那些建有“小批量专用产线”的供应商,这类产线的排产逻辑独立于大批量订单,受插单影响较小。
工艺漏项也是一个容易被忽视的坑。很多供应商在报价时只写“CNC加工”,但去毛刺、去尖角、热处理等细节往往不在报价范围内,到后期再加费。建议在询价时,在图纸上明确标注所有后处理要求,包括是否需要倒角、去毛刺、微弧氧化、钝化,以及表面粗糙度达到Ra多少。我们会在DFM阶段主动提示客户可能遗漏的工艺细节,避免后期增加额外费用。举例来说,一个光学支架内部有个深孔需清根倒角,若不做标注,普通加工时会直接跳过的,后续人工补做不仅耗时,还会导致孔口出现0.1mm的崩边。
材料以次充好是小批量加工中的一个灰色地带。因为小批量利润低,有些厂家会用6061-O态代替6061-T6,前者的硬度和强度远低于后者,加工出来仍然可能变形。建议在图纸或采购要求中明确标注材料状态,并要求供应商提供材质证明(如ROHS、材质书)。小批量也可以留样检测,我建议客户在每批次中留1-2件作为封样,比对标配的尺寸数据变化。如果发现材料硬度反复波动超过±5HB,就要警惕供应商原材料流入的批次稳定性。
行动指南:如何快速获取打样报价与DFM报告
如果你是光学设备研发工程师,正在寻找一个能做6061铝合金光学滤波器支架、且具备光学级精密加工经验的CNC厂家,以下是一个高效的合作路径。
首先,把你的CAD或STEP图纸发过来,在邮件中标注清楚:关键公差(比如同轴度要求0.01mm)、表面粗糙度、材料牌号及状态、估计批量(打样几件,量产多少件)、期望交期、以及是否需要DFM优化。我们收到后24小时内会回复初步工艺评估和报价明细。针对厚壁区域超过5mm的支架,我们还会额外分析是否需增加时效工序。
其次,我们建议先做1-5件样件验证。打样费用透明,可抵扣后续批量货款,而且样件合格后工艺冻结,量产走同一套参数。打样周期一般为3-5天,加急可以压缩到24-48小时。打样件会附带首件FAI报告,包含12项关键尺寸的测量数据与误差分析图表,方便你与图纸要求逐项比对。
然后,批量生产阶段,我们会锁定排期,明确每批次交付节点,每批附抽检报告。售后保障约定30天质量追溯期,不良品有明确的返工或补货流程,比如出现批量不良,我们承诺在3个工作日内重新补货。针对光学支架这类高附加值产品,我们额外提供“维修”服务:如因设计原因需要修改支架局部尺寸(如加高某一安装面),只要不涉及材料变更,返工只收取材料成本费用。
最后,记住一个原则:精度够用就好,不必追求过度精密的设备配置。6061铝合金光学支架,公差±0.01mm、表面粗糙度Ra≤1.6、同轴度在0.01mm以内,配合三次元抽检和FAI报告,已经能够满足绝大多数光学设备的使用要求。过度追求超精密设备,只会让成本线性上升,而性能提升有限。选一个能提供梯度报价、一体化加工、快速DFM服务的工厂,才是控制项目风险和成本的关键。现在就从发图纸起步,让专业团队为你规划从打样到量产的全程路径。
