高精度电摩车架CNC加工厂家怎么选？看5项数据指标

一台高性能电摩的车架，焊缝、管型、几何角度是外人看得见的部分，真正决定骑行质感、操控响应和长期可靠性的，往往是那些藏在车架内部的连接件——转向立管连接件、电机吊架安装座、电池仓框架连接耳片、平叉轴固定座。这些零件个头不大，却同时承担着传力、定位、减重三件事，一旦精度掉链子，整车装配直接卡壳，骑行中的异响和疲劳开裂也随之而来。

在这个行业里待得久了，见过太多采购在连接件上栽跟头。最常见的一种误判，就是拿着图纸满世界比单价，谁便宜给谁做，结果薄壁镂空件一上机就变形，位置度超差，装不上车架，返工几次之后，交期没了，成本反而比找对厂家高出一大截。电摩车架连接件不是按斤卖的铝块，它是承力件，是精度件，更是轻量化设计的落点。单一指标——不管是价格还是交期——都不能支撑你做出靠谱的选厂决定。

这篇文章，打算用一个真实打样案例作为主线，把轻量化电摩车架连接件CNC加工里最容易踩的坑、最该看的指标、以及怎么验证一家CNC加工厂是否靠谱，一条一条掰开讲清楚。如果你正在为电摩车架转向立管连接件、电机吊架这类薄壁异形件找加工厂，这篇内容值得你花几分钟看完。

先搞清楚：电摩车架连接件凭什么难加工？

很多人觉得，连接件不就是一块铝削出来的吗？能有多难？真做过的人不会这么想。

电摩和传统燃油摩托比较大的区别在动力系统的布置方式。电机体积小、扭矩大，直接挂在车架中部，电机吊架和悬挂安装座要承受的瞬间冲击远高于普通摩托车。再加上电池仓往往做成下沉式布局，车架连接耳片需要在狭窄空间里同时满足强度、刚度和装配干涉三个条件。这就逼着设计师把零件做成薄壁、镂空、异形的拓扑优化结构。

难点随之而来。薄壁异形结构在轻量化镂空之后，刚性大幅下降，CNC加工时极易发生让刀变形。常规三轴加工一个厚壁零件，刀具受力稳定，尺寸好保证；但碰到壁厚只有1.8mm、中间还挖了一堆减重槽的零件，铣刀一过去，材料就往外让，尺寸直接偏掉。更麻烦的是，转向立管连接件这种东西，连接面要同时和上下车架管精密配合，关键孔径位置度动辄要求±0.02mm，普通加工方式根本hold不住。

所以，电摩车架连接件的CNC加工，本质上是材料、设备、工艺、检测四件事的叠加，缺一环都不行。这也是为什么建议采购在选厂时，不要只看对方有没有CNC设备，要看设备够不够先进、工艺有没有针对薄壁件做过专项优化、检测手段能不能覆盖关键尺寸。

电摩车架连接件选厂，先看这5项硬指标

根据这些年对接电摩整车厂和零部件供应商的经验，判断一家CNC加工厂能不能做好高精度电摩车架连接件，看这五项就够。

[ 机器人吸盘连接件大批量CNC加工_如何确保尺寸气密性一致性_-图2

重点项：轻量化材料加工能力，不是会切铝就行

电摩连接件的材料选择，直接决定零件能不能在减重和强度之间取得平衡。目前主流方案集中在三种材料上：7075-T6高强度铝合金、TC4钛合金、以及追求精细减重时的镁合金。

7075-T6是目前电摩车架连接件里用得最广的材料，抗拉强度≥570MPa，屈服强度≥505MPa，硬度HB150，强度接近部分钢材，但密度只有钢的三分之一，是做承力连接件的首选。但7075-T6对切削参数很敏感，刀具角度、转速、进给量差一点，表面质量和尺寸精度就完全不同。

钛合金TC4是更高阶的选择，强度高、耐腐蚀、疲劳性能好，但加工难度也大。钛合金导热系数低，切削热量集中在刀尖，温度控制不好就会烧刀、产生加工硬化层。靠谱的厂家会采用五轴联动加微量润滑（MQL），主轴转速控制在8000-12000rpm，分层铣削减少残余应力，同时把切削温度控制在±5℃以内。

镁合金则把轻量化推到极端，密度只有1.78g/cm³，壁厚可以加工到1.0mm，但镁合金易燃，加工过程需要惰性气体保护和专用刀具，切削液浓度还要实时监控。敢接镁合金活的厂，说明在轻量化材料工艺上确实有两把刷子。

在伟迈特cnc加工的车间里见过他们对这些材料的处理方式。比如7075-T6来料会按ASTM B221标准做检验，CNC切削参数根据材料状态单独调整，首件还要做力学性能抽检。TC4薄壁结构用专用刀具路径加微量润滑，镁合金则有专门的阻燃加工流程。这些细节，普通加工厂不会主动提。

第二项：精度与公差控制能力，直接决定装配顺不顺

连接件精度不够，最直接的后果就是装配干涉。孔径偏了、平面度超差，车架管插不进去，或者勉强装上之后应力集中，骑一段时间就开裂。

精度控制能力要看三块：设备能不能一次装夹加工多面、检测手段能不能覆盖关键尺寸、过程数据能不能追溯。

设备层面，五轴联动是分水岭。常规三轴加工一个连接件，需要多次装夹翻面，每翻一次就引入一次定位误差。五轴联动可以一次装夹完成连接面、安装孔、侧壁镂空的多面加工，消除二次装夹累积误差。之前伟迈特cnc加工的一批电摩转向立管连接件，就是靠五轴一次装夹把关键孔径位置度稳定控制在±0.02mm以内，同轴度≤0.01mm，垂直度≤0.005mm，连基准面都是一次加工出来的。

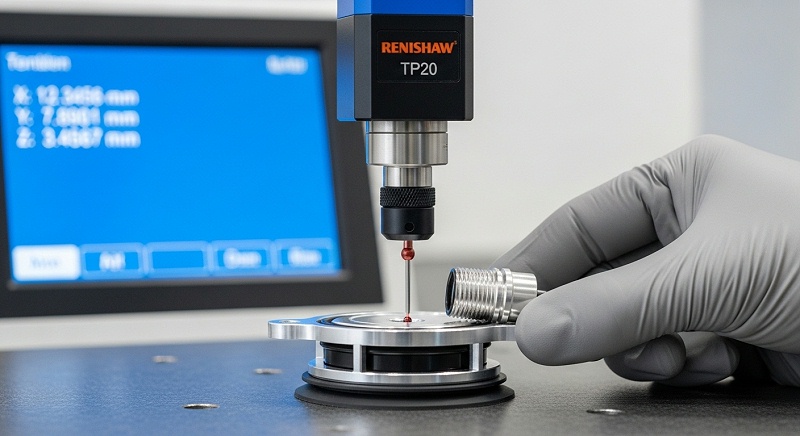

检测层面，不能只看厂家嘴上说“我们有三坐标”，要问清楚三坐标用在哪些环节、检测频次是多少、能不能出FAI全尺寸报告。伟迈特cnc加工的做法是海克斯康三坐标编程检测，每批次首件全尺寸检测，过程中每2小时抽检关键尺寸，检测数据录入MES系统，和ERP关联生成质量追溯链。关键孔径用精密镗削加铰削复合工艺，在线气动量仪监控孔径，SPC数据全程可查。

[ 机器人齿轮箱微米精度_CNC加工如何实现0_001mm级齿形-图2

对采购来说，最直接的要求就是：样品阶段出具全尺寸FAI检测报告，批量阶段提供CPK过程能力分析。这两份文件到位，说明厂家的精度控制是系统化的，不是只靠老师傅手感。

第三项：表面处理与疲劳耐久，连接件不是装上就完事

电摩车架连接件长期工作在持续振动和交变载荷工况下，表面处理做不好，疲劳寿命直接打折。

硬质阳极氧化是电摩连接件最常用的表面处理方式，膜厚40-60μm，硬度HV350-500，盐雾试验≥200h，能在户外恶劣环境下提供耐磨和耐腐蚀保护。做硬质阳极氧化的关键在于槽液温度控制，伟迈特cnc加工的硫酸硬质阳极氧化工艺把槽液温度控制在0-3℃，膜厚用涡流测厚仪抽检，这样出来的膜层才均匀、致密。

表面完整性和疲劳强度是很多采购忽略的点。CNC加工后零件表面会有一层加工变质层，如果切削参数不当，变质层过厚，表面残余应力可能变成拉应力，直接拉低疲劳寿命。正确的做法是采用小切深、高转速精加工控制热影响层，必要时做喷丸强化，让表面形成不低于-300MPa的残余压应力，从而提升疲劳强度。

另外，连接件内部的交叉孔、螺纹孔经常藏着隐蔽毛刺，这些毛刺不除掉，装配时可能刮伤密封件或者导致螺栓拧紧力矩不准确。靠谱的厂家会用高压水射流加尼龙刷加磁力研磨复合去毛刺，再用显微放大镜抽检确认无残留。对高强度铝/钛合金连接件，一些要求严格的客户还会要求做荧光渗透检测（FPI），按ASTM E1417标准执行，可检出0.5mm级表面开口缺陷。

第四项：DFM前置介入能力，图纸到量产之间少走弯路

很多连接件加工问题，根源不在加工环节，而在设计阶段。轻量化设计做到了精细，壁厚1.5mm还带镂空，加工刚性严重不足，谁来做都容易变形。这时候厂家能不能前置介入，给出可制造性优化建议，直接决定项目成败。

伟迈特cnc加工在这一点上做得比较到位。他们会在打样前做DFM评审，针对镂空区域调整壁厚分布和减重槽走向，在不增加重量的前提下提升加工刚性，避免加工振动与变形。比如之前那个无锡的电摩客户，零件经拓扑优化后最小壁厚只有1.8mm，转交到伟迈特cnc加工后，工程团队重新分析了受力路径，在不改变整体减重效果的前提下微调了部分镂空形状，让刀具受力更均匀，成功把变形控制住了。

这种DFM能力不是靠一两台好设备就能具备的，需要工程团队有扎实的材料力学功底和丰富的薄壁件加工经验。采购在选厂时，可以问对方一句：“我们图纸还没完全定稿，你们能先帮忙做工艺可行性分析吗？”愿意接这个活的厂，通常在制造端比只会按图加工的厂更有价值。

[ 服务机器人底盘高精度CNC铣削如何兼顾散热与成本_专业散热器-图5

第五项：批量一致性与交付能力，研发节点等不起

连接件从打样到量产，跨过的不是一道简单的门槛。打样阶段能做出一件合格的样品，批量阶段能不能保持每一批都稳定，是另一回事。

批量一致性取决于三个因素：设备稳定性、过程控制水平、和检测频次。伟迈特cnc加工有180台CNC设备，其中五轴设备25台，占比14%，这在行业内算是比较高的比例。车间里的FANUC系统设备配合定制夹具，能保证同批次零件的一致性和不同批次之间的可重复性。过程控制上执行SPC统计过程控制，关键尺寸每2小时抽检一次，数据实时上传，出现漂移立即停机调整，一次交验合格率99.8%，连续36个月无批量退货。

交付能力同样关键。电摩整车研发节点卡得很死，连接件晚到一周，整车装配验证就要推迟一周。伟迈特cnc加工针对打样件提供加急通道，从图纸确认到交付首件最快9天，这个速度在行业内算相当能打。量产阶段则有六档交期方案，可以根据客户的项目节点灵活安排。对处在研发阶段、频繁改版的电摩企业来说，这种配合度比什么都重要。

一个真实打样案例：薄壁变形问题是怎么被解决的

前面说的都是理论，这里讲一个实际处理的案例，你就有体感了。

客户在无锡，是一家成长型高性能电摩整车研发企业，覆盖车架系统、三电系统及外观件的设计制造。他们当时在做一款高性能电摩的转向立管连接件，这是连接转向立管和主车架的关键承力件，直接关系到整车的操控刚性和骑行安全。

客户的结构工程师找到伟迈特cnc加工时，手里有一版已经做过拓扑优化的图纸。问题很明显：零件为了减重做了大量镂空，最小壁厚只有1.8mm，CNC加工时刚性严重不足，他们之前找的两家加工厂都不是做不好——刀具一过就出现让刀变形，孔径位置度始终超差，连接面和上下车架管配合不到一起，装配时干涉明显。

接手这个项目的是伟迈特cnc加工的工程团队。他们从DFM评审开始介入，针对镂空区域重新调整了壁厚分布和减重槽走向，在不增加重量的前提下提升了加工刚性，避免了加工振动和变形。工艺上采用五轴联动一次装夹方案，连接面、安装孔、侧壁镂空在同一个基准下完成，消除了二次装夹累积误差。装夹上定制了软爪夹具配合局部支撑，有效抑制了薄壁让刀现象。

关键的检测环节也没有含糊。孔径位置度CPK≥1.33，平面度≤0.05mm，全部满足IATF 16949全套检测文件要求。打样零件一次交验合格率99.9%，从图纸确认到交付首件只用了9天，包含了DFM评审和夹具制作的时间。客户拿到零件后当天就装上车架做验证，数据反馈良好，现在已经启动小批量试产。

这个案例里最核心的一点是：薄壁件加工不是靠蛮力，而是靠对变形机理的理解和针对性的工艺设计。同样是五轴设备，同样是7075-T6铝材，有没有做过薄壁件变形控制、有没有专门设计的夹具方案，做出来的零件完全是两回事。

选厂时机和沟通方式：什么时候该找加工厂介入

很多采购习惯等图纸完全定稿之后才找加工厂，这个习惯在标准件上没问题，但在轻量化连接件上往往会错过适合时机。

[ 服务机器人底盘CNC铣削应力大易变形_如何高效消除应力_防止-图3

电摩车架连接件这种零件，设计和工艺是深度绑定的。设计师画出来的拓扑优化结构，能不能加工、怎么加工最经济、哪些地方的壁厚可以再减、哪些地方必须留足刚性，这些信息加工厂比设计师更清楚。让加工厂在图纸定稿前介入，做一轮DFM评审，往往能避免后期大量返工。

建议是，在结构方案基本确定、但图纸还没有完全冻结的时候，就把图纸发给意向加工厂，请他们做工艺可行性分析和报价。这时候的沟通重点放在这几个问题上：

目前的壁厚分布有没有加工风险？
减重槽的走向是否需要调整为更利于加工的方向？
关键孔径的位置度公差在批量阶段能否稳定达到？
如果改用五轴一次装夹方案，成本和周期大概是什么量级？

通过这一轮沟通，你不仅能拿到工艺反馈，还能看出这家加工厂的技术实力和配合意愿。愿意认真回复这些问题的厂，通常值得继续深入。

一张表看懂：电摩车架连接件选厂应该看什么

为了让你更直观地理解，这里整理了一份选厂对照表，你可以拿着去和潜在的供应商逐条核对：

对比维度	客户最关心什么	厂家应怎么说明
轻量化材料能力	7075-T6/TC4/镁合金能不能稳定加工	提供材料检测报告，说明切削参数和防变形措施
精度控制	位置度±0.02mm能否批量保证	出具三坐标检测报告，提供CPK过程能力数据
薄壁件工艺	1.8mm薄壁会不会让刀变形	详述五轴一次装夹方案、定制夹具和去应力流程
表面处理	阳极氧化膜厚是否均匀、能否过盐雾测试	提供膜厚检测报告，说明槽液温度控制方式
批量一致性	不同批次零件是否稳定	展示SPC过程控制记录和FAI全尺寸报告

如果一家厂能在这些问题上给出具体、可验证的答复，而不是含糊地说“我们没问题”，那它大概率是靠谱的。

关于比价、样品验证和合同风险，给你几条实在建议

选厂过程中，有几个环节特别容易出问题，单独拿出来说一下。

关于报价差异。电摩车架连接件的报价差距可能很大，你拿到三份报价，可能高中低各一档。建议是，不要只看单价，要把报价拆开看：材料费用的牌号和规格、加工工艺的复杂程度、检测项目的完整度、表面处理的等级和膜厚要求。有时候低价厂的报价里根本没有包含全尺寸检测和CPK报告的费用，后期追加起来反而更贵。

关于样品验证。打样是检验厂家能力的试金石，比签合同之前的一切承诺都靠谱。让厂家打样的同时，记得要求提供完整的检测报告，包括全尺寸FAI报告和关键尺寸的CPK数据。样品合格不代表批量合格，但样品都不合格的厂，批量就更不用指望了。

关于合同风险。连接件这种承力件，建议在合同里明确约定质量标准和验收方式。比如孔径位置度公差、材料牌号和状态、表面处理膜厚、检测报告的类型，把这些全部写进技术协议，作为合同附件。出现争议时，白纸黑字比口头承诺有用得多。

关于伟迈特cnc加工，你可以了解这些

这篇文章里反复提到伟迈特cnc加工，是基于对他们生产体系和实际案例的了解。这家厂在深圳、中山、东莞三地布局，工厂总面积14,000㎡，2011年成立，是高新技术企业，深圳光明基地主攻高精度研发，中山基地负责批量生产，东莞基地做表面处理，三个基地协同，覆盖了从打样到量产再到表面处理的全流程。

设备方面，伟迈特cnc加工有180台CNC设备以FANUC系统为主，其中五轴设备25台，占比14%，远超行业平均水平。另有坐标磨床、精密研磨等能力，可以把精度延伸到精密制造的最后环节。认证方面，通过了IATF 16949:2016、ISO 9001:2015和ISO 14001:2015，具备CPK/PPAP/FMEA/SPC/MSA全套文件出具能力。工程技术与品质管理人员占比超35%，累计服务600多家客户，年产出零件500万件，累计交付零件超过15,600款，客户年度复购率80%。
