光纤导轨CNC加工如何保证高精度？

大多数人在图纸上标注“公差±0.005mm”的时候，以为自己把一个关键数字写清楚了。但数据表明，很多人漏掉了两个核心信息：基本尺寸和公差等级。

这两个信息不完整，一句“±0.005mm”在工厂眼里就像只说了一句“我要很精确”，毫无操作性。这篇文章会纠正光纤导轨CNC加工领域最普遍的六个认知误区，并给出一套判断公差是否合理的框架。

同时，还会从设备、技术、服务等多角度，为你提供筛选厂家的具体标准。读完你再拿到任何一张光学导轨滑块图纸，都能独立判断它的公差标注是严谨的、过严的、还是信息缺失的。

[

误区一：“我要±0.005mm”——这句话不完整的三个原因

很多人和光纤导轨CNC加工厂家沟通时说：“这个零件能做到±0.005mm吗？”这种问法看似清晰，实际上漏掉了最关键的信息。以光纤通信导轨滑块中的轴类零件为例，同样标注“IT6级公差”，一个基本尺寸为50mm的轴，其公差值约为±0.008mm；而一个基本尺寸为150mm的轴，IT6级的公差值会扩大到约±0.012mm。

如果不指定基本尺寸，工厂只能默认你要求的精度是绝对数值0.005mm，但实际情况是，尺寸越大，稳定保持高精度的难度呈指数级上升。

背后的原因在于，公差等级（IT级）是一个相对概念，它表达的是零件尺寸与基本尺寸的比例关系。ISO 2768标准中明确给出了不同基本尺寸段对应的IT级公差数值。

当工程师说“±0.005mm”时，必须同时说明这个公差对应的是哪个基本尺寸。否则，加工方只能按绝对精度来理解，这会导致两个问题：一是对较小尺寸零件，这个要求可能过于宽松，浪费了设计余量；二是对较大尺寸零件，这个要求又可能过于严苛，超出了实际加工能力。

正确的做法是：在图纸上明确写出“Ø50mm，IT6级公差”。这样工厂就能直接知道这个零件的精度等级，并基于此评估加工难度和成本。作为一个快速对照，一个小技巧是——当基本尺寸小于30mm时，IT6级对应约±0.0065mm；当基本尺寸在120mm到180mm时，IT6对应约±0.012mm。

记住，规格书上的“±0.005mm”脱离了基本尺寸，就是无效信息。

误区二：图纸上标了±0.005mm，不代表在任何条件下都能稳定做到

很多人认为，只要图纸标注了公差，工厂就一定能做到，做不到就是技术不行。这不是能力问题，而是条件问题。一个公差要求最终能不能稳定实现，取决于五个具体条件：机床精度、夹具精度、切削参数、环境温度、检测能力。

缺少任何一个，哪怕工厂有五轴设备，成品的CPK也可能达不到1.33。

首先说温度。环境温度变化1°C，100mm的铝合金零件尺寸会变化约2.4μm。如果车间没有恒温控制，白班和夜班温差超过5°C，零件尺寸偏差就可能超过±0.01mm。这也是为什么精密光学导轨CNC加工必须配备恒温车间，温度控制在20±1℃。

其次是机床精度。一台五轴联动机床的定位精度是±0.005mm，但重复定位精度可能只有±0.003mm。如果机床长期未校准，这个数值还会恶化。

以伟迈特cnc加工为例，其配备的15台五轴联动设备（如德玛吉、牧野、马扎克），均经过标准校准且定期维护，联动精度可达±0.005mm，这为批量生产提供了基础。

第三是夹具精度。四轴或五轴加工的夹具定位精度通常在±0.01mm以内。如果夹具设计不当，或者磨损超差，零件的关键尺寸就会出现系统性偏移。一次装夹完成多面加工，能减少反复定位带来的累积误差，这也是光纤导轨滑块加工中采用五轴一次装夹完成6面加工的核心原因。

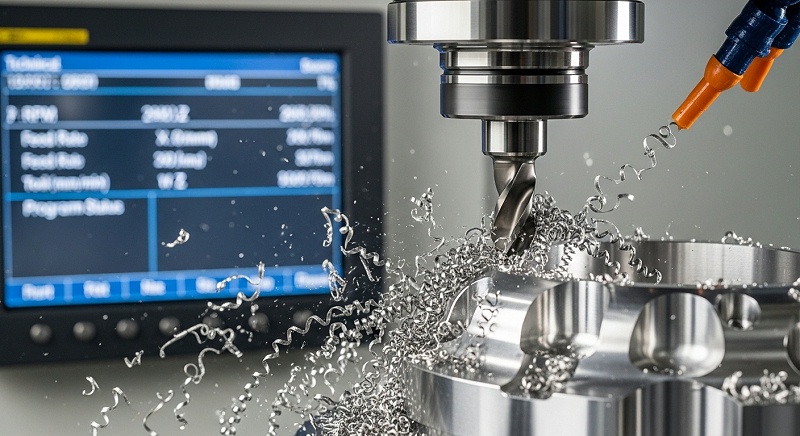

第四是切削参数。刀具路径是否经过优化，切削速度、进给量、切削深度是否匹配，直接决定了零件的表面粗糙度和尺寸稳定性。错误的参数会导致刀具磨损加快，尺寸波动变大。

例如，在加工7075铝合金光学导轨时，刀具路径优化后空走刀时间减少30%以上，不仅提升了效率，也降低了热变形风险。

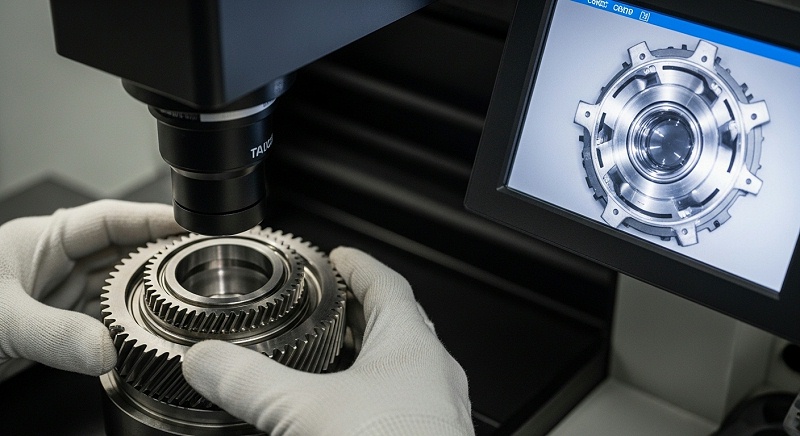

最后是检测能力。即使是机床做出来的零件，如果没有合适的检测设备，也无法判断是否合格。必须配备三坐标测量机（CMM），且精度需达到0.001mm级别。

以伟迈特cnc加工为例，其拥有3台蔡司和海克斯康的三坐标，精度达到0.0015mm，可对关键尺寸进行全检，并出具详细检测报告。

正确做法是：拿到公差要求后，先对照上述五个条件做可实现性评估，而不是直接问“能不能做”。对一个有经验的光纤导轨CNC加工厂家来说，会要求客户提供完整的加工需求，包括材料、环境要求、检测标准，然后才给出工艺方案和报价。

[

误区三：把公差从±0.01mm收紧到±0.005mm，成本可能翻倍——功能上真的需要吗

很多设计师或采购为了“保险”，习惯性地把公差收紧到±0.005mm，觉得越紧越好，反正工厂能做就行。但这不是一个合理思路。公差越紧，加工成本不是线性上升，而是指数级上升。

从±0.01mm收紧到±0.005mm，成本可能直接翻倍甚至更高。原因在于，更高的精度要求意味着更慢的切削速度、更频繁的刀具更换、更严格的夹具定制，以及更长的检测时间。

此外，精度要求过高还会直接影响良品率。以光伏导轨滑块为例，如果某个非配合面标注了±0.005mm的严格公差，但实际功能只需要±0.02mm，那么多出来的精度就是在浪费成本。

一个典型的数据是，在相同的设备条件下，将一个零件的公差从±0.01mm收紧到±0.005mm，单件加工时间可能从5分钟延长到12分钟，良品率从98%下降到90%左右。

正确的做法是，在设计阶段就明确定义哪些尺寸是功能尺寸，哪些是非功能尺寸。功能尺寸（如导轨工作面的平行度、滑块安装孔的定位）必须严格保证，而非功能尺寸（如非接触面的外形尺寸）可以适当放宽。

例如，在光纤导轨滑块的设计中，滚道面的粗糙度要求达到Ra0.2μm，而安装螺钉孔的粗糙度可以放宽到Ra1.6μm。这样既能保证性能，又能控制成本。

在伟迈特cnc加工的实际案例中，曾有一款光纤通信导轨滑块，客户在多个非关键面上标注了±0.01mm的严格公差。经过DFM优化后，建议将非功能尺寸放宽到±0.02mm，结果加工成本降低了18%，交期缩短了3天，而产品性能未受任何影响。

这说明，不要盲目追求“越紧越好”，而是要找精度的平衡点。

误区四：五轴加工精度≈最终成品精度——忽略了装夹和检测的影响

不少人相信，只要用了五轴联动机床，做出来的零件精度就一定高。这个想法不完整。五轴设备的定位精度是基线，但最终成品的精度还受到装夹方式和检测能力的巨大影响。在光纤导轨CNC加工中，装夹方案设计不合理，即使是五轴设备，也会产生很大的定位误差。

例如，一个光学导轨滑块，如果采用传统夹具分步装夹，需要经过4次定位，每次定位误差约±0.01mm，累积误差就可能达到±0.04mm。而采用五轴一次装夹完成6面加工，不仅减少了累积误差，而且定位基准统一，零件的相对位置精度能稳定控制在±0.01mm以内。

这也是伟迈特cnc加工在光纤导轨滑块项目中，采用一次装夹工艺的核心优势。

除了装夹，检测也是决定零件是否达标的关键环节。很多工厂仅在首件和末件进行检测，但在批量生产中，刀具磨损、切削热变化等都会导致尺寸漂移。正确的做法是建立完整的品控流程：原材料检验→首件全检→制程巡检→成品100%检测。

其中，关键尺寸必须使用三坐标测量，并记录CPK值。一个合格的光纤导轨CNC加工厂家，会要求关键尺寸的CPK≥1.33，这意味着过程能力很稳定。

从设备角度看，以伟迈特为例，其拥有3台蔡司和海克斯康的三坐标测量机，精度达到0.0015mm，配合12步品质控制流程，可以追溯到每一个零件的加工设备、操作人员和检测数据。这种全程可追溯的质量体系，是保证批量一致性的基础。

[

误区五：CNC报价只看单价——忽略了检测和表面处理等隐性成本

很多采购在比价时，只问“加工单价是多少”，忽略了检测、表面处理、包装等隐性成本。这些成本可能占整体支出的20%-40%。在光纤导轨CNC加工领域，这个现象尤其普遍，因为光学零件对表面质量和洁净度有额外要求。

例如，一个光纤通信导轨滑块，需要经过阳极氧化处理，且色差ΔE≤1.5。如果加工厂不掌控表面处理环节，而是外包，就可能出现色差超标、膜厚不均匀等问题，导致零件报废。

同时，每个光学零件都需要进行三坐标全检，检测费用也是一笔可观的支出。如果工厂在报价时没有明确包含检测费和检测报告费用，后期采购方可能面临额外收费。

正确的做法是，要求工厂提供分项报价：材料费、加工费（含编程和调试）、检测费、表面处理费、包装运输费、税费（13%增值税专用发票）。这样每一项成本都清晰透明，便于采购进行成本分析和横向对比。

伟迈特cnc加工提供一站式服务，从材料采购到表面处理全程管控，不仅节省了客户的管理成本，还通过优化工艺平均降低综合成本12%-25%。

此外，要求明确的交期承诺和售后政策也很关键。一个规范的工厂会承诺：样品交付≤5天（本地），订单交付周期比行业平均快20%，质量问题24小时响应，48小时内提供解决方案，非客户原因导致的返修不收费。这些条款需要写入合同，而不是口头承诺。

误区六：只看设备数量不看稼动率和技术团队

有些采购在考察工厂时，只关注有多少台设备，比如“这家有30台五轴机，肯定很强”。但设备数量只是表象，设备的实际稼动率、技术团队的能力，才是决定交期和品质的关键因素。

举个例子，一家工厂有15台五轴设备，但实际稼动率只有60%，那么有效产能只相当于9台。而另一家工厂虽有5台设备，但稼动率在90%以上，且工程师团队经验丰富，从编程到刀具路径优化都自己完成，生产能力可能反而更高。

所以，考察工厂时，要观察生产车间的实际生产状态：设备是否在运转，操作人员是否忙碌，刀具是否处于良好状态。理想情况下，设备稼动率应大于85%。

技术团队同样关键。工程师数量应占员工总数的10%以上，且平均从业经验大于5年。专业背景最好涵盖机械、自动化、材料等领域。一个有经验的工程团队，不仅能解决加工中的技术难题，还能为客户提供DFM建议，优化零件设计，降低成本。

伟迈特cnc加工的技术团队中，工程师占比超过15%，人均从业经验超过8年，能够熟练运用SurfMill、UG、CATIA等CAM软件进行复杂零件的编程，并对刀具路径进行优化。

此外，要查看样品区。要求工厂提供和你的零件类似的光学导轨滑块样品，并核对检测报告。通过观察样品上加工纹路的一致性、表面的光洁度，可以侧面判断该厂的实际加工能力和精度保持水平。

伟迈特cnc加工展示了多个光学零件的样品，包括激光扫描仪镜筒（量产3年CPK≥1.45，0退货）和协作机器人关节臂（轴承孔位置度0.02mm），这些都是有力的能力证明。

[

总结：给光纤导轨CNC加工采购的四个核心筛选标准

综合以上六个误区，我们可以提炼出筛选光纤导轨CNC加工厂家的四个核心标准。这些标准不是空泛的建议，而是可验证、可量化的判断依据。

第一，设备与技术水平。必须确认工厂拥有五轴联动设备，且品牌为德玛吉、牧野、马扎克等一线品牌，不能是“摆拍设备”。同时，要核实是否具备完整的检测能力：三坐标测量机（精度0.001mm级别）和光学影像仪，并且在有效校准期内。

环境控制是容易被忽视但影响重大的点——精密加工车间必须有恒温控制（20±1℃），如果是医疗或光学零件，还应具备洁净度要求（万级或千级）。

第二，质量体系与过程控制。基础认证ISO 9001是门槛，行业特定认证如IATF 16949（汽车）、ISO 13485（医疗）、AS9100D（航空）则是加分项。

过程控制必须从原材料检验开始，经过首件全检、制程巡检，再到成品100%检测，形成一个完整的闭环。关键尺寸的CPK必须≥1.33，不良品率应低于0.5%，并且质量可以追溯到个人和设备。

工厂应能提供详细的检测报告，包含三坐标数据、粗糙度、硬度等。

第三，服务响应速度与成本控制。样品交付周期不应超过5天（本地），标准量产订单的交期应比行业平均值快20%以上。价格构成必须公开透明，要求工厂提供分项报价。售后政策明确：质量问题24小时响应，48小时内给出解决方案，非客户原因导致的返修不收费。

第四，实地考察的辅助验证。在条件允许时，应实地参观工厂。观察设备的实际运行状态，确认稼动率是否高于85%。与技术团队沟通，评估其专业背景和经验水平。查看样品区，核对类似零件的加工精度和一致性。

FAQ

Q1: 光纤导轨CNC加工中，CPK值1.33和1.0有什么区别？

A: CPK是过程能力指数。CPK≥1.33意味着过程能力良好，不良品率理论上低于0.0063%；CPK≥1.0是基本合格，但不良品率约为0.27%。对于光纤通信导轨滑块这种要求批量一致性的零件，CPK≥1.33是更合理的标准。

Q2: 一套光纤导轨滑块零件的交期大概多久？

A: 交期取决于零件的数量、复杂度和当前工厂产能。对于打样（1-10件），通常需要3-5天，加急可在24-48小时内完成。标准量产订单（100-1000件）一般在10-15天内交付。

大型订单（1000件以上）可能需要20-30天，但准时交付率应≥97%。

Q3: 为什么有的工厂报价很低，但最终算总账反而更贵？

A: 低报价可能不含检测费、表面处理费、包装运输费甚至税费。此外，低价工厂可能为了节约成本而降低工艺标准，比如使用普通夹具（导致定位不准）、减少检测频次（导致不良品流入）、不进行刀具路径优化（导致表面粗糙度差）。

最终客户将面临零件返工、报废或功能不合格的风险，综合成本和隐形成本反而更高。所以，要求分项报价是避免这种陷阱的有效方法。

[

Q4: 光纤导轨CNC加工中，一次装夹工艺真的比多次装夹好吗？

A: 对于光学导轨滑块这类要求多个面之间位置关系精密的零件，一次装夹工艺优势明显。它避免了多次装夹带来的基准偏差和累计误差，同时减少了操作人员调整夹具的时间。

以伟迈特cnc加工的实际项目为例，采用五轴一次装夹完成6面加工后，导轨工作面的平行度从原来的0.03mm提升到了0.01mm以内，且良品率提高了5%。

Q5: 我需要提供哪些信息才能让工厂给出准确的报价？

A: 给工厂提供准确报价，至少需要以下信息：零件图纸（3D文件，如STP或IGS格式）或带完整尺寸和公差的2D图纸；材料牌号（如6061-T6铝合金、TC4钛合金、PEEK等）；表面处理要求（如阳极氧化、镀镍、PVD等）；要求的数量（打样或批量）；期望的精度等级（特别是功能尺寸的公差）；以及对检测报告的要求（如需要三坐标数据、粗糙度检测报告等）。

如果涉及光学零件，还需说明环境要求（如洁净度）。信息越完整，报价越准确，后期修改的可能性越小。
