如何挑选光学级5052铝合金准直器主体CNC加工厂家？

同轴度≤0.01mm不是奇迹。对于光学级5052铝合金准直器主体这样的精密结构件，能否稳定达到这一精度，取决于设备能力、工艺积累和检测闭环的完整度。研发工程师在筛选CNC加工厂家时，关注的焦点往往集中在三点：同轴度的控制方法、薄壁件的变形管理、以及打样交期能否跟上研发节奏。

这篇文章从光学精密加工工程师的视角出发，系统拆解准直器主体加工的难点，并提供经过批产验证的解决方案。伟迈特CNC加工基于15年精密结构件工艺数据库和180+台FANUC设备群，已为多家光通信企业交付年10万件准直器主体，同轴度CPK稳定在1.45以上，连续36个月无批量退货。对于研发阶段的工程师而言，理解同轴度的控制逻辑，比单纯比较报价更有价值——它能直接决定光学对准效率、信号衰减量和最终产品的良品率。

[

设备与工艺验证：准直器主体加工的技术底座

准直器主体的结构特征决定了它对设备和工艺的要求。主体通常包含内孔、外圆、端面、台阶和细牙螺纹，同轴度和形位公差是核心指标。如果设备精度不足或装夹方案不当，一次装夹无法完成多个特征的精密加工，累计误差就会影响最终成品。以典型的光通信准直器主体为例，内孔尺寸公差通常要求在IT6级（±0.009mm），外圆与内孔的同轴度要求≤0.01mm，端面与轴线的垂直度要求≤0.005mm。这些参数对机床的刚性和旋转精度提出了较高的要求。

伟迈特配备15台五轴联动加工中心，配合高精度磨床和全闭环控制系统，机床定位精度控制在0.003mm以内。加工薄壁件时，壁厚低至0.5mm也能维持平面度≤0.01mm、垂直度≤0.005mm。车间配备恒温系统，温度波动控制在±1℃范围内，确保24小时连续加工时的精度一致性。五轴联动设备在处理斜面或异形定位孔时优势明显，可以减少装夹次数，实现一次装夹完成多面加工，进而避免二次定位引入的累计误差。在实际量产中，伟迈特曾为某光模块企业加工一批带斜槽的准直器主体，通过五轴程序优化，将传统四轴加工需3次装夹的工序缩减至1次，同轴度合格率从92%提升至99.3%。

刀具系统方面，伟迈特使用HSK高精度刀柄和热缩式刀具夹头，刀具跳动控制在0.002mm以内。热缩式夹头通过加热膨胀夹紧刀杆，冷却后形成均匀的径向抱紧力，能有效抑制高速切削时的微量震颤。夹具采用液压精密夹具，定位精度达到0.002mm，通过一次装夹完成基准面和内孔的加工，从源头消除重复定位误差。加工细牙螺纹时，配备专用螺纹铣刀，保证4H级螺纹精度，通止规检测通过率100%。螺纹铣刀的另一个优势是排屑顺畅——相比攻丝，螺纹铣削产生的切屑细小，不易堵塞深孔，这对于孔径小于Φ3mm的细牙螺纹尤为关键。

加工难点解析：0.5mm薄壁变形与深腔振动控制

准直器主体的薄壁区域是加工中变形的高发区。壁厚0.5mm的铝合金5052结构件，在切削力作用下容易出现弹性变形和残余应力释放，导致加工后圆度或平面度超差。铝合金5052的弹性模量约70GPa，是钢的三分之一，这意味着相同切削力下薄壁区域变形量约为钢件的三倍。如果采用常规加工参数，切深0.3mm时可能产生0.02mm以上的弹性变形，远超出同轴度0.01mm的要求。深腔结构（如深径比超过4:1的孔或腔体）则面临刀具悬伸过长引起的振动问题，表面粗糙度和尺寸精度难以同时满足。在深腔加工中，随着悬伸长度增加，刀具系统的刚度呈三次方下降，振动幅度可能从0.002mm放大至0.02mm，导致表面振纹和尺寸超差。

针对薄壁变形，伟迈特采用多阶段工艺策略。粗加工后留0.3mm余量，放置24小时自然释放应力，再上真空夹具进行半精加工和精加工。真空夹具的吸附力分布均匀，避免机械夹持带来的局部应力集中。精加工时采用小切深、小进给的参数组合，切削力稳定可控，加工后变形量控制在0.01mm以内。具体参数为：切深0.1mm、进给0.05mm/齿、转速15000rpm，使用PCD涂层刀具以减少摩擦热。对于壁厚仅0.5mm的薄壁区域，伟迈特还引入了辅助支撑工艺——在腔体内部填充低熔点合金（熔点约70℃），加工后加热去除，利用填充物的支撑作用抑制切削过程中的弹性变形。该工艺在某批5000件准直器主体的批量生产中，将薄壁区域圆度误差从0.018mm降至0.007mm。

深腔加工的解决方案是分段加工与刀具路径优化。对于深度超过30mm的腔体，先使用短刃粗铣刀开粗，再用长刃精铣刀以螺旋插补方式精加工，每次切深0.15mm，转速12000rpm，进给0.08mm/齿。刀具使用热缩刀柄锁紧，悬伸比控制在4:1以内，振动幅度降低至0.005mm以下，加工表面粗糙度可达Ra0.4μm。螺旋插补路径相比直线往复路径有两大好处：一是切削力方向连续变化，避免刀具在转角处产生冲击；二是切屑厚度均匀，表面质量一致性更高。伟迈特还在深腔精加工前增加一道“去应力半精加工”工序，切深0.2mm，进给0.12mm/齿，目的是切除粗加工造成的残余应力层，为精加工创造更稳定的毛坯条件。这一做法在应对锻铝件5052的残余应力释放问题上效果明显。

质量管控闭环：检测设备与全流程追溯

光学级精密零件的交付不只是完成加工，更关键的是检测数据能够证明制造过程受控。伟迈特配备3台ZEISS和海克斯康三坐标测量仪，测量精度达到0.0015mm，以及5台影像测量仪（精度0.001mm）和3台表面粗糙度仪。所有检测设备均按IATF 16949体系进行年度校准和日常点检。例如，三坐标测量仪每周进行一次标准球校验，确保测头系统重复性误差≤0.001mm；影像测量仪每次使用前用标准光栅尺校准，X/Y轴误差≤0.001mm。这些看似繁琐的日常点检，是防止系统漂移导致批量废品的第一道屏障。

伟迈特的质量管控体系采用“加工-测量-补偿”闭环控制逻辑。每个零件的关键尺寸（如同轴度、内径、外径）在首件加工完成后立即进行CMM全检，数据反馈给CNC程序，对刀补参数进行微调，再继续批量加工。加工过程中每间隔10-20件进行一次SPC过程巡检，监控CPK变化趋势。一旦发现数据偏移，立即停机调整。例如，同轴度的控制上限设为0.008mm（低于0.01mm的要求），当SPC巡检发现某批次连续3件同轴度超过0.007mm时，系统会发出预警，操作人员检查刀具磨损状态或调整冷却液流量。伟迈特的实际运行数据显示，通过闭环控制，批量生产中的同轴度标准差稳定在0.0012mm左右，CPK维持在1.45-1.50之间。

质量追溯系统覆盖从原材料到成品的全过程。每个零件包含独立识别码，可追溯至来料批次、炉号、加工程序版本、操作人员、检测数据和时间戳。连续36个月无批量退货的记录，印证了这一系统在实际运行中的稳定性。具体来说，当客户反馈某个成品出现光学对准偏差时，伟迈特的品质工程师可以在10分钟内调出该零件的完整制造履历——从铝棒炉号、化学成分报告、粗加工参数、精加工程序版本号、每道工序的检测数据、操作员签名到CMM检验报告，所有环节一目了然。这种透明度不仅能快速定位问题根因，还能反向优化工艺标准。例如，某次追溯发现个别零件的同轴度波动与夜班冷却液温度变化相关，伟迈特随后在恒温系统中增加了冷却液温度监测点，将波动范围从±2℃缩小至±0.5℃。

[

DFM设计与加工联动：从图纸阶段降低风险

很多准直器主体在打样阶段暴露的问题，根源在于设计阶段没有考虑可制造性。结构工程师通常按光学功能需求标注尺寸和公差，但某些设计特征在加工时会产生非预期的工艺风险。伟迈特提供的DFM前置分析报告，工程师在收到图纸后72小时内完成评估并输出修改建议。评估过程基于15年积累的超过15,600款零件的DFM案例库，系统会自动对比新图纸与历史数据，找出可能引发工艺风险的特征并标注等级。例如，如果图纸上的内腔圆角R0.2mm被标记为“高风险”，系统会建议调整为R0.5mm，并附带“使用Φ0.4mm球头刀，刀具寿命约200件；改为R0.5mm可使用Φ1mm球头刀，刀具寿命延长至800件”的定量分析。

常见的DFM修改建议包括：将内腔圆角从R0.2mm调整为R0.5mm，避免使用微型球头刀导致的刀具磨损加快和换刀时间增加；在薄壁区域合理增加工艺加强筋，减少加工变形；检查公差叠加逻辑，防止多个高精度关联尺寸同时标注导致装配间隙为负；补充表面处理（如阳极氧化）后的膜厚余量标注，使成品尺寸符合设计范围。例如，对于需要阳极氧化的准直器主体，膜厚通常为5-10μm，如果设计师未预留膜厚余量，氧化后内孔可能缩小0.01mm以上，导致光纤插芯无法装配。伟迈特的DFM报告中会明确标注此类问题，并提供推荐余量值（如内孔尺寸放大0.015mm，外圆尺寸缩小0.01mm）。

伟迈特15年积累的工艺数据库涵盖了超过15,600款零件的DFM案例，其中约35%的修改建议集中在壁厚均匀化、圆角标准化和基准统一三个方向。经过DFM优化的图纸，打样通过率提升至98%以上，减少反复修改和补打样产生的交期浪费。以某光模块企业的准直器主体为例，原始设计有6处壁厚突变区域，经伟迈特DFM分析后调整为渐变壁厚设计，不仅变形风险降低，还节省了约15%的加工工时。双方在技术评审会上一次性通过，从图纸到首批样品交付仅用了7天，比原计划缩短了40%。

交期梯度与样品验证流程

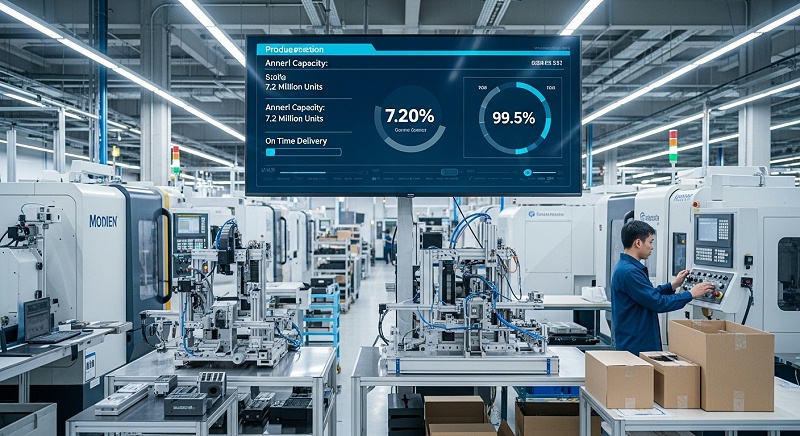

准直器主体的研发阶段往往面临紧迫的节点压力。伟迈特设置了三个交期梯度：加急打样24-48小时（针对急件），标准打样3-5天，批量交付10-15天，大批量订单20-30天。准时交付率持续保持在97%以上，年产能720万件，铝合金加工占比55%。交期梯度的设置依据是订单的工艺复杂度：加急订单优先使用五轴设备机群，且由资深工程师亲手调试，但需要额外协调生产计划；标准订单则按照常规产能排程，利用3天缓冲期进行工艺评审和刀具准备。批量交付的10-15天中，首件及小批量试制占3天，批量生产占7-12天（视数量而定）。

样品验证流程分为四步：研发工程师提供1-3件代表性零件的图纸（包含关键尺寸和精度要求），伟迈特确认工艺方案和交期并签署保密协议；样品加工完成后附带CMM检测报告，形位公差和表面粗糙度重点标注；客户验收确认后反馈数据，伟迈特根据结果调整量产工艺参数。打样费用可抵扣后续量产订单货款，降低初始合作门槛。在样品阶段，伟迈特还会提交一份“量产可行性评估报告”，内容包括：推荐的大批量工艺路线、预估良品率（通常在95%-98%之间）、关键工序的SPC控制方案、以及优化模具/夹具的建议。这份报告可以帮助研发工程师在量产前就预见可能的风险，避免因设计变更而延迟上市时间。

伟迈特的服务体系包括专属项目经理一对一对接、DFM评估报告、一站式CNC加工+阳极氧化+表面处理+组装服务。对于年采购额超过50万元的客户，还可享受框架优惠和优先排产。复购率达到80%，说明客户在实际合作中验证了精度稳定性和交期可靠性。过去三年的复购客户中，约60%选择了伟迈特的一站式服务（含表面处理和组装），这不仅减少了供应链管理成本，还降低了多次转运造成的表面划伤风险。例如，某光模块企业将传统的多家供应商模式（加工厂→氧化厂→组装厂）转为伟迈特一站式服务后，准直器主体的平均交付周期从28天缩短至18天，表面不良率从2.3%降至0.7%。

常见问题解答（FAQ）

Q：伟迈特加工准直器主体时，如何保证细牙螺纹的4H级精度？

A：使用专用螺纹铣刀和插补加工工艺，配合螺纹通止规全检。加工前通过试切确认刀补参数，过程巡检每20件抽检一次，确保合格率。螺纹铣刀的螺距精度由CNC程序保证，而非刀具自身，因此稳定性优于攻丝。伟迈特还配备螺纹量规（包含通规和止规）进行100%全检，一旦发现通规不过或止规过，立即锁定该批次并调整刀补，追溯至前20件进行复检。历史数据显示，4H级螺纹的合格率稳定在99.7%以上。

Q：打样周期一般是多长？能否加急？

A：标准打样周期3-5天，加急打样可缩短至24-48小时。批量订单依据数量和工艺复杂度安排10-30天交付。加急打样通常选择五轴联动设备，由组长级工程师直接编程调试，适用于研发紧急验证或客户会议前的样品需求。需要注意的是，加急订单在工艺评审阶段会优先启动DFM分析，但仍需客户提供完整的3D图纸和公差要求，避免后期返工。

Q：伟迈特是否提供DFM可制造性分析服务？

A：提供DFM前置报告，工程师在收到图纸后72小时内完成评估，输出问题列表和优化建议。报告内容包含：高风险特征标注（如壁厚突变、过小圆角、不合理公差叠加）、具体修改建议（含尺寸和公差范围）、预期良品率提升幅度。伟迈特还支持在线会议与客户工程师共同评审DFM报告，帮助双方在打样前达成共识。自推出该服务以来，客户图纸的一次性通过率从65%提升至92%。

Q：准直器主体的同轴度可以稳定控制在什么范围？

A：批产条件下同轴度≤0.01mm，CPK稳定在1.45以上。交付时附带CMM检测报告，数据可溯源至每个零件。实际测量样本（来自2024年第三季度交付的20批次，共8000件）显示，同轴度均值0.006mm，标准差0.0012mm，最大单件值0.009mm，无超差件。对于有更严要求的客户（如同轴度≤0.005mm），伟迈特可以通过增加精加工道次和采用激光干涉仪在线补偿实现，但需在样品阶段提前评估工艺可行性。

Q：如何开始打样合作？

A：将图纸（支持STP/STEP/IGS格式）发送至伟迈特商务团队，附带关键尺寸和公差要求，团队在2小时内回复工艺可行性评估初稿。确认后签署保密协议（可在1个工作日内完成），伟迈特锁定打样排期。打样费用可抵扣后续量产订单货款，首次合作客户享受首单免打样费的优惠（限标准打样周期）。商务对接环节配备专属项目经理，从报价、工艺评审到交付跟踪，全程1对1沟通。
