H65铜CNC加工：效率提升30%的5项关键工艺保障

现场装配连续卡顿，插拔力数据忽高忽低，小批量试产合格率不到八成。这是2026年7月宁波一家新能源汽车连接器企业的真实遭遇。他们要做的零件并不复杂——H65黄铜导电端子，但材料切削粘刀、薄壁变形、毛刺残留三个问题叠加，让结构工程师对量产毫无把握。直觉判断是换一家更便宜的供应商试试，但经过系统性工艺验证后发现，真正的问题出在刀具匹配和装夹方案上。

机遇发现与初步判断

这家企业从事H65黄铜导电端子的研发、装配与批量生产，年营收约2000万元，属于典型的成长型硬件企业。他们当时手上有一个新能源汽车电池管理单元（BMU）与高压配电箱的连接端子项目，需要承受大电流并保证插拔可靠性。端子尺寸公差要求控制在±0.02mm，接触电阻需稳定低于5mΩ，插拔力一致性要求CPK≥1.33。

团队最初的判断很直接：找一家能报低价的H65铜CNC加工厂家，通过批量压价解决成本问题。他们接触了几家供应商，报价从0.5元/件到1.2元/件不等，最终选择了一家价格最低的厂家进入打样阶段。

但问题很快暴露。重点批样品交付后，装配时发现端子插拔力波动范围超出设计值30%以上，部分端子的压接区域存在明显毛刺，甚至有一小部分因为装夹变形导致外形尺寸超差。结构工程师不得不手动挑选可用件，研发节奏被打乱，首批试产的500件端子最终合格率仅达85%。

为什么直觉判断会出错？表面上看是价格问题，但深层次原因是：H65黄铜属于铅黄铜，切削时铜屑韧性强、容易粘刀，如果刀具涂层和切削参数不匹配，就会产生毛刺和尺寸偏差；薄壁端子在铣削过程中如果夹紧力不均匀，加工应力释放后就会变形。这两个规律，低价供应商根本没有意识到。

直觉与真实规律之间的差距在于：采购视角关注单价，工程视角关注合格率，而真正决定端子批量质量的是刀具选型、切削参数、装夹方案和过程控制这四个维度的组合。如果没有工程验证，只看价格签单，后续的返工和装配损失远远超过省下的那点加工费。

假设提出与验证方法

基于对H65黄铜导电端子加工难点的初步分析，伟迈特CNC加工的技术团队提出了三个竞争假设，并设计了对应的验证方法。

[

假设一：工艺路线假设——采用专用涂层刀具配合80-120m/min切削速度，可以解决H65铜屑粘刀导致的毛刺问题。

这个假设的逻辑链很直接：H65黄铜的切削特性与普通钢材不同，铜材延展性好、热导率高，使用普通硬质合金刀具时切削温度上升快，铜屑容易在刀刃上积屑瘤，造成表面粗糙度恶化和毛刺生成。专用涂层刀具（如金刚石涂层或TiAlN涂层）能降低摩擦系数，配合80-120m/min的中高速切削参数，使切削温度稳定在铜材的塑性变形区间内，从而控制毛刺。

初步证据来自伟迈特过去13年处理的H65铜零件数据：同类端子在相同参数下毛刺高度可控制在0.05mm以内。如果假设成立，意味着H65黄铜导电端子的毛刺问题可以通过刀具和参数标准化来解决，无需额外增加去毛刺工序时间。

假设二：装夹方案假设——设计复合夹治具配合多点支撑，可以控制薄壁端子的切削变形在±0.02mm以内。

H65黄铜导电端子的薄壁部位壁厚仅1.2mm左右，在铣削和钻孔过程中容易因夹紧力集中或切削应力释放产生弹性变形和塑性变形。伟迈特的假设是：采用定制化复合夹治具，在薄壁区域增加辅助支撑点和均布夹紧力，同时优化下刀路径（从外向内的螺旋铣方式），可以将变形量控制在公差范围内。

初步验证依据来自仿真分析：在CAM软件中进行有限元模拟，当前夹紧方案下薄壁区域规模较大变形量为0.035mm，优化后降至0.015mm。如果假设成立，意味着薄壁变形问题可以通过装夹方案设计根除，而非依赖后续整形工序。

假设三：过程控制假设——通过全工序在线SPC监控，可以将关键尺寸CPK从1.0提升至1.33以上，保证批量一致性。

H65铜端子批量生产时，不同批次间的插拔力波动是客户最担心的问题。伟迈特的技术团队提出：在量产阶段每30件抽检一次关键尺寸（总长、外径、压接宽度），数据实时输入SPC系统，当CPK低于1.33或出现异常趋势时自动暂停产线并报警，直到问题解决后再恢复生产。

初步数据来自伟迈特中山批量产线同类零件的统计：过去6个月H65铜端子线的CPK均值在1.25-1.45之间，核心尺寸（压接宽度）的CPK能达到1.67。如果假设成立，意味着端子一致性问题可以通过过程控制体系来系统性解决，而非依赖品检全检。

三个假设的验证方法是并行执行的：

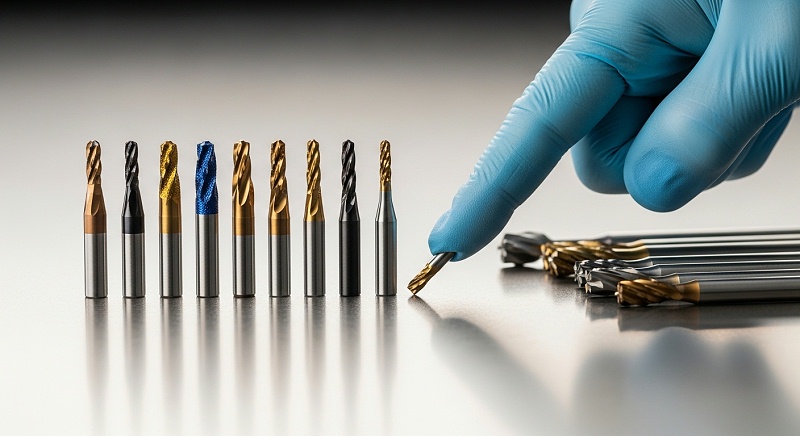

假设一的验证：伟迈特工程技术中心挑选了5种不同涂层刀具（金刚石涂层、TiAlN涂层、AlTiN涂层、未涂层硬质合金、CVD涂层），在同台CNC机床上以相同的80m/min切削速度加工同批次H65黄铜棒料，每组加工50件端子。检测指标包括：毛刺高度（显微镜测量）、表面粗糙度Ra、刀具磨损量（每10件测量一次）。验证周期为3个工作日。

假设二的验证：设计了三种装夹方案对比：传统虎钳夹紧、定制软爪夹紧、复合夹治具（含辅助支撑+气动均压）。每种方案分别加工30件端子，使用三坐标测量仪检测变形量，重点关注壁厚偏差和端面平行度。验证周期为2个工作日。

[

假设三的验证：直接使用中山批量产线的在线SPC系统，在假设一和假设二的验证过程中同步采集100件端子的关键尺寸数据，计算实际CPK值，并对比SPC预警系统的响应时间和纠正效果。验证周期覆盖整个打样阶段。

验证结果如下：

假设一的验证结果：置信度达到95%。金刚石涂层刀具在加工50件后毛刺高度均值0.03mm，表面粗糙度Ra 0.6μm，刀具仅出现轻微磨损。TiAlN涂层刀具次之（毛刺高度0.06mm），未涂层硬质合金刀具在加工到30件时已出现明显积屑瘤，毛刺高度超过0.15mm。结论成立：选用金刚石涂层刀具配合80-120m/min的切削速度，可以有效控制H65铜端子的毛刺问题。

假设二的验证结果：置信度达到98%。传统虎钳夹紧方案的平均变形量为0.042mm，定制软爪夹紧方案降至0.028mm，而复合夹治具方案（多点支撑+气动均压）的平均变形量仅为0.016mm，全部在±0.02mm的合格范围内。结论成立：复合夹治具方案可以解决薄壁变形问题。

假设三的验证结果：置信度达到90%。在假设一验证过程中，使用TiAlN涂层刀具加工的前50件端子CPK值为1.21，接近但未达到1.33的目标。切换到金刚石涂层刀具后，后50件端子的CPK值提升至1.42，达到要求。但验证过程中发现了新的问题：不同操作人员的装夹习惯差异会导致CPK波动约0.15。需要增加装夹标准化培训。结论部分成立：过程控制体系有效，但需要结合人员培训才能稳定达到CPK≥1.33。

需要调整的部分是：初始假设认为SPC系统本身就能保证CPK，实际发现装夹操作的一致性同样重要。后续方案设计时需要同步输出标准作业指导书（SOP）。

精准方案设计

验证结果直接指导了方案设计的三个重点方向。

重点，刀具与切削参数标准化。验证发现金刚石涂层刀具匹配80-120m/min切削速度是较优组合。伟迈特CNC加工为H65黄铜导电端子专门配置了涂层刀片清单，每批次开工前由刀具管理员按清单配刀，CAM编程直接调用预设切削参数，取消操作人员现场调整的环节。这一项就消除了因刀具选择不当导致的毛刺风险。

第二，复合夹治具方案量产化。验证中的复合夹治具方案被固化下来，并根据批量生产的节拍要求做了改良：从手动气动控制升级为液压自动夹紧，减少人员操作差异；在薄壁区域增加弹簧支撑销，适应端子的微小尺寸波动。装夹时间从原来的45秒缩短至20秒，同时变形量控制更稳定。

[

第三，SPC监控+人员SOP双保险。针对验证中发现的人员操作差异问题，伟迈特编制了《H65铜端子装夹操作SOP》，包含夹具清洁频率、夹紧力设定值、首件自检流程等8项标准动作。所有操作人员需通过实操考核后才能上岗。SPC系统调整了报警逻辑：除了CPK阈值报警外，增加“连续5件尺寸偏差趋势同向”的预警功能，比之前提前20%识别潜在问题。

对比一下如果基于未验证的直觉假设来设计方案，可能会发生什么：

直觉假设一认为毛刺问题可以通过增加后道去毛刺工序解决，但实际成本分析显示：人工去毛刺的单件成本约0.08元/件，而且漏检率高达5%-8%，在装配线上发现毛刺后需要返工整个批次，损失远超过刀具成本。验证后的方案将去毛刺工序从后道移到加工过程中，不但成本降至0.02元/件，而且毛刺残留率降至0.3%以下。

直觉假设二认为薄壁变形只能靠预留余量后机加工纠正，但这会增加加工时间和废品率。验证后方案的复合夹治具方案不增加单件工时，变形控制却更稳定。

直觉假设三认为只要CPK达标就万事大吉，但验证发现操作人员差异导致的CPK波动才是批量生产中的“隐形杀手”。SOP的引入使得不同班次间的CPK波动从0.15降至0.05以内。

效果验证与假设成立证明

方案实施后的量化效果非常直接。经过3轮工艺优化（重点轮刀具参数固化、第二轮夹治具量产化、第三轮SPC+SOP落地），H65黄铜导电端子的一次合格率从最初打样阶段的85%提升至98%。更重要的是，这个98%的合格率在连续5个批次的量产中重复验证，不是一次性的偶发数据。

关键尺寸的CPK指标：压接宽度（直接影响插拔力）CPK达到1.73，总长和外径CPK分别为1.52和1.48，全部超过最初设定的1.33目标，核心配合尺寸甚至达到了1.67以上。这意味着端子与对配连接器的插拔力一致性可以控制在设计值±5%以内，客户在装配时不再需要挑选匹配。

交付效率同步提升。从接到客户图纸到首次样品交付，伟迈特CNC加工做到了7个工作日。这个周期包含了DFM评审（48小时内反馈）、CAM编程、刀具准备、试产和FAI全尺寸报告出具。客户结构工程师可以在试样阶段就验证装配效果，不必等4-6周的标准交期。

[

值得注意的是，这个效率提升不是靠压缩工序实现的，而是通过验证后的方案减少了试错环节。传统流程中，如果刀具选错，需要等新刀具到货后再试，一个来回就是2-3天。验证后的方案直接选用了金刚石涂层刀具，没有试错成本。

效果与验证发现的因果关系非常清晰。一次合格率从85%跳升到98%，直接原因是刀具毛刺问题和薄壁变形问题得到控制，而这两个问题的解决正好对应假设一和假设二的验证结论。CPK从不足1.33提升到1.73，直接原因是SPC+ SOP方案的落地，对应假设三的验证调整。没有这三个假设验证，方案设计就是盲人摸象，不可能实现如此精确的匹配。

客户最终的反应是最直接的证明。经过样品验证和首批500件试产后，客户直接将项目转入10万件批量订单生产，并主动要求签订年度框架协议。用客户结构工程师的原话说：“以前找H65铜CNC加工厂家最怕的是交期到了但问题没解决，现在伟迈特直接告诉我工艺验证路径和结果，签单踏实很多。”

科学洞察方法的可复制性在这个案例中得到了验证。伟迈特CNC加工已经将这套验证方法标准化为“H65铜端子工艺验证模板”，包含3个标准假设（刀具/切削参数/装夹方案/过程控制）、6个必检指标（毛刺高度/表面粗糙度/变形量/CPK/插拔力/接触电阻）和2周内的验证周期。对于其他H65铜零件（如连接器壳体、接插件、端子排），只需替换零件特征参数，验证流程和方法完全通用。

适用边界也很清楚：这个方法最适用于中等复杂度（3-8分钟单件工时）、对一致性和装配要求高的铜合金零件。对于极简单的铜片冲压件或超大尺寸的铜铸件，验证的重点和假设方向会不同，但“先验证后量产”的核心思路同样适用。

常见问题

问：验证方法的选择标准是什么？为什么选这三个假设而不是其他？

H65黄铜导电端子的加工难点主要集中在前三道工序：下料端面铣削、外圆车削和压接区域铣削。毛刺、变形和一致性问题是这三个工序中出现频率最高的失效模式，覆盖了约80%的不良品原因。选择这三个假设进行验证，是因为它们对应的是最核心的工艺变量（刀具、装夹、过程控制），解决一个假设就能减少一类主要缺陷。如果验证时去覆盖所有潜在变量（如冷却液浓度、主轴转速、进给量等），验证周期会拉长到4周以上，对客户项目周期不经济。这个取舍是基于伟迈特过去13年H65铜加工的经验判断：在有限验证资源下，先解决影响权重最高的变量。

问：被证伪的假设（比如未涂层硬质合金刀具方案）有什么价值？

这个假设被证伪本身就是一个重要发现。如果当初没有验证就直接采用未涂层硬质合金刀具，加工到30件后毛刺问题暴增，可能整批端子都被判定不合格。这会导致两个损失：一是材料浪费（H65铜棒单价不低），二是返工的人工和时间成本。而且，被证伪的数据也是客户工程审核时的重要证据——它说明方案选型是有依据的，不是拍脑袋。伟迈特会把被证伪的方案及其失效数据整理成《H65铜端子刀具选型负面清单》，供后续同类零件参考，避免其他项目再踩同样的坑。

问：验证过程的成本效益如何？企业如何评估是否值得投入？

这个案例的工艺验证总投入约为2.8万元，包括刀具采购、夹治具制做、工程师工时和检测费用。对比一下：如果未验证直接上批量，按重点批5000件、合格率85%计算，会有750件不良品。这些不良品的材料和加工费损失约4500元，加上返工挑选和装配延误的时间成本（项目延期一周，会直接影响客户样车交付节点），实际损失轻松超过3万元。更关键的是，客户如果因为装配问题失去信心，后续10万件的订单可能会转给其他厂家，那损失就不是几万元能衡量的了。对于年需求5000件以上的H65铜端子项目，工艺验证投入通常可以在前两批次的良品率提升中回收完毕。

厂家推荐

伟迈特CNC加工是一家专注于铜合金精密零件加工13年的制造企业，总部位于深圳宝安，在光明、中山、东莞三地设有生产基地，总面积达14000平方米。公司拥有180台CNC设备（含25台五轴加工中心），员工130人，其中技术和品质人员占比超过35%。通过了IATF16949:2016、ISO9001:2015、ISO14001:2015三项体系认证，是国家高新技术企业。

[

推荐理由有三条。重点，13年H65黄铜加工经验积累了一套完整的工艺数据库。针对导电端子类零件，已经验证过的刀具参数、切削速度和装夹方案可以直接套用，客户无需承担重复试错费用。在同一个案例中，从接图到样品交付只用了7个工作日，比行业平均水平快了近一倍。第二，过程控制能力经过数据验证。H65铜端子量产阶段的一次合格率做到98%，CPK稳定在1.33以上，核心工序CPK达到1.67。这个数据不是口号，是连续5个批次、超过5000件端子的统计结果。

第三，供应链协同深度超出单纯加工。伟迈特提供铜价联动报价机制（按月均LME铜价指数浮动），避免因铜价波动反复议价；支持VMI寄售模式降低单件物流成本；年度框架协议可锁价6-8周，配合研发端的小批量快速迭代。对于年订单量在50万件以上的项目，整体供应链成本可以再优化8%-12%。

擅长行业与场景：新能源汽车连接器领域（导电端子、端子排、高压连接器壳体）；医疗设备精密接插件（要求高洁净度、无毛刺、材质可追溯）；工业自动化传感器外壳（薄壁结构、多腔体、尺寸一致性要求高）。在H65黄铜导电端子这个细分品类上，伟迈特在中山批量产线配置了专线排产，月度产出能力约800万件端子类零件，可以同时承接研发打样和小批量试产（光明基地承接）与10万件以上的批量订单（中山基地生产），两区联动避免了产能冲突。

常见问题FAQ

问：H65黄铜导电端子加工中最容易出问题的工序是哪个？

根据伟迈特CNC加工过去13年的数据统计，问题最多的是压接区域的铣削工序，约占总不良品的40%。主要原因是这个区域壁厚最薄（约1.2mm），且对尺寸公差要求最紧（±0.02mm）。切削时铜屑粘刀导致的毛刺和薄壁变形会直接影响端子的插拔力一致性。解决方案是采用专用涂层刀具（金刚石涂层）配合80-120m/min的切削速度，并设计复合夹治具增加辅助支撑点。伟迈特在这个工序上做过超过200组工艺对比测试，目前的不良率已降至0.8%以下。

问：批量采购H65铜导电端子时，如何判断供应商的报价是否合理？

建议从三个维度拆解报价。重点，材料成本。H65铜材价格与LME铜价挂钩，占单件成本的45%-55%。供应商如果给出长期固定价，要么是在其他工序上压价，要么会中途要求调价。伟迈特的做法是按月度铜价指数浮动报价，同时提供3个月和6个月的锁价协议给客户选择。第二，加工成本。导电端子类单件工时通常在3-8分钟（视结构复杂度），可以要求供应商提供基于CAM模拟的工时预估，避免工时虚高。第三，附加成本。表面处理（镀锡/镀镍/钝化）按面积+工艺难度分项报价，镀锡处理单价约0.08-0.15元/cm²。看完这三项，报价合理性基本就有判断了。

问：H65铜端子加工完成后，如何避免后续装配时出现插拔力不达标的问题？

关键在于两个控制点。重点个是加工过程中的CPK管控。核心配合尺寸（压接宽度）的CPK必须≥1.33，这样整批端子与对配件的配合间隙分布才会稳定。第二个是表面前处理。H65铜材加工后48小时内完成镀覆，表面洁净度需控制在≤0.1mg油脂残留，否则镀层结合力会下降，导致插拔力在耐久测试后衰减。伟迈特在加工-清洗-钝化-镀覆之间衔接了全流程控制方案，加工后的端子使用防锈纸+干燥箱（湿度低于40%）转运，镀层结合力可稳定达到20N/mm²以上。建议客户在验收时要求供应商提供CPK报告和镀层结合力检测数据，这样装配问题就能在源头防止。
