如何选择环保5052铝合金光学引擎外壳CNC加工厂家？

你的投影仪光学引擎外壳打样是不是每轮都超出±0.01mm公差？两周时间白费，还得担心阳极氧化环保过不了审核？这些问题，在结构设计与制造工艺之间存在信息断层时几乎是标配。工程师按功能设计图纸，工厂照图加工，双方在图纸交接阶段缺少深度的工艺对话，结果就是打样反复、上市延迟。我们作为DFM工程师，每天处理大量客户图纸的可制造性评审，今天就从光学研发工程师的视角，聊聊如何让5052铝合金光学引擎外壳的精密加工一次到位。

从设计到量产，DFM问题会发现得越晚，修改成本就越高。图纸阶段修改成本是1倍，到了打样阶段就变成10倍，进入量产阶段更是飙到100倍。主动做DFM分析与被动发现问题本质完全不同——前者是在图纸审查时说清楚每一个加工风险，后者则是“图纸收到后发现做不了”，徒增沟通和时间开销。对于投影仪这类消费电子产品，每轮15-20天的打样周期，3轮迭代就是60天，直接拖慢产品上市节奏。我们作为环保型5052铝合金投影仪光学引擎外壳CNC加工厂家，服务的核心就是帮你在图纸阶段锁定精度和环保问题。

环保型5052铝合金投影仪光学引擎外壳CNC加工的3大技术难点

投影仪光学引擎外壳并非寻常零件，它对材料、精度和环保要求都极为严苛。结合我们10年以上的铝合金加工经验，以下是三个必须提前攻克的技术难点。

薄壁加工与深腔排屑的兼顾

光学引擎外壳为了减重和散热，壁厚常设计在1mm或更薄。薄壁（≤1mm）加工时，因铝合金刚性较差，极易受切削力和热应力影响产生变形，必须采用真空吸盘或专用软爪夹具分散夹紧力，配合金刚石涂层刀具和微量润滑切削液。与此同时，外壳内部常有深腔结构（深径比超过5:1），排屑和冷却极其困难，刀具悬伸过长还容易引发振刀。我们通常使用五轴联动设备（伟迈特cnc加工拥有15台五轴联动CNC）来减少装夹次数，并设计螺旋插补路径，让切屑顺利排出，同时保证腔体底面平面度稳定在0.02mm以内。

密封结构与粗糙度的精度链条

投影仪光学引擎需要一定的防尘等级，外壳结合面的密封设计至关重要。密封面的粗糙度必须达到Ra≤1.6μm，平面度要控制在≤0.02mm。这意味着从原材料铣削到精加工，每一步的切削参数和刀具状态都必须严格控制。我们三台ZEISS CMM全检交付时，会将密封面的轮廓度和平面度作为关键控制项，CPK≥1.33，确保装配后无间隙漏光。

散热设计对材料加工的协同要求

5052铝合金的导热系数高（约138 W/m·K），在结构设计上需通过优化散热路径来降低热变形，比如设计散热肋片或增加导热界面材料接触面积。在加工层面，若刀具路径不合理，会导致局部过热，进而影响尺寸稳定性。我们的DFM团队会在图纸评审阶段，根据你的散热结构设计，推荐匹配的切削参数和冷却液流向，防止加工应力导致的外观缺陷。

[

如何评估一家CNC厂家能否胜任光学引擎外壳加工？

光学研发工程师在寻找供应商时，需要重点关注精度稳定性和环保合规能力。以下四个维度是你筛选环保型5052铝合金投影仪光学引擎外壳CNC加工厂家的关键。

设备与技术评估：设备是硬门槛

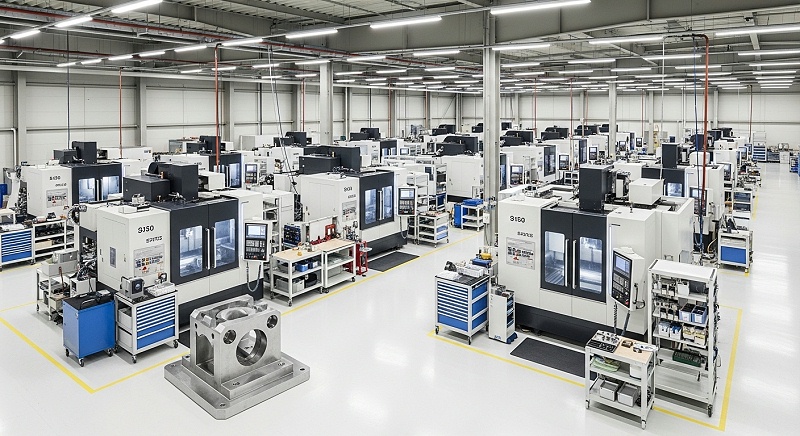

必备设备包括三轴和五轴CNC加工中心、专用夹具系统以及高精度三次元检测仪（精度≥0.001mm）。以我们为例，伟迈特cnc加工拥有180+台FANUC CNC，其中含DMG MORI、Mazak、Makino等品牌的五轴联动设备15台，自有厂房12,000㎡，全面覆盖从打样到量产的加工需求。刀具配置上，铝合金专用金刚石涂层刀具是标配，防止粘刀和表面拉伤。特殊能力验证时，可以要求厂家提供薄壁、深腔、密封结构加工案例和对应的检测报告。

质量控制体系：全流程可追溯

认证方面，除了基础的ISO 9001，对于光学零件，IATF 16949:2016和ISO 14001环境管理体系是加分项，前者是汽车级质量管理标准，后者保障了环保合规（无六价铬阳极氧化工艺）。检测流程应从原材料到成品全流程覆盖，关键尺寸必须100%全检。外观件良品率需达到≥98%，功能性零件良品率需≥99.5%，我们长期保持一次交验合格率99.8%，连续36个月零批量退货记录。

材料与表面处理适配性

不同的铝合金材料对切削加工和表面处理有不同的反应。5052耐腐蚀性佳，但阳极氧化后色差控制难度高于6063；6061通用性好，加工性与强度平衡；7075强度高，但需专用刀具，易产生加工应力。好的厂家会根据你的零件功能推荐材料，并确保阳极氧化膜厚（5-100μm）与配合尺寸的叠加公差。我们处理过大量6061和7075的受力结构件，拥有成熟的时效应力控制和膜厚管理经验。

服务能力与DFM支持：缩短试错周期

当厂家收到图纸后，如果能在24小时内出具DFM分析报告（问题点列表+影响说明+修改建议），这能省下你至少一轮打样时间。服务能力还需涵盖一站式表面处理（阳极氧化、喷砂、喷涂、拉丝）和灵活的梯度交期。我们提供六档梯度交期：打样3-5天、快反5-7天、标准10-15天、大货20-30天，准时率≥97%。批量订单交付周期通常不超过15天（视复杂度而定），且在48小时内响应质量问题，提供退换货和返修。

常见DFM设计优化案例：从图纸阶段消灭加工风险

主动做DFM分析，就是要在图纸上把红圈圈出来，告诉设计师“这里改一下，成本降30%且功能不受影响”。以下是我们在投影仪光学引擎外壳上最常遇到的几类DFM问题。

壁厚过薄与加强筋设计

很多设计师为了减重，将外壳壁厚设计到0.5mm。但在CNC加工中，铝合金薄壁低于0.8mm时，刚性极差，易在切削后产生回弹导致尺寸超差。我们通常在DFM报告中建议客户增加壁厚至1mm或以上，或在非功能区域添加工艺加强筋。一个案例是某客户的外壳，我们将壁厚从0.7mm改至1.0mm并增加两条内筋，变形率降低了70%，且重量仅增加3%。

小圆角与特殊刀具成本

内腔圆角若设计为R0.2mm，必须使用直径0.4mm的极小刀具，切削速度受限且刀具寿命极短。加工一个R0.2的圆角，刀具成本可能是R0.5圆角的5倍，且表面质量难以保证。我们推荐内腔圆角尽量做到≥R0.5mm，这样可以使用标准正品铣刀，效率提升、成本下降。

公差叠加与基准统一

当光学引擎外壳上多个定位柱、螺丝柱同时要求±0.01mm公差时，装配间隙容易为零甚至干涉。这是因为基准不统一导致的累计误差。我们在DFM中会检查图纸的基准标注，建议将两个柱子的尺寸设置为从同一个基准面起算，避免累加。例如，一个常见案例中，将参考基准从产品底面改为定位台阶面后，装配一次通过率从90%提升到99.5%。

表面处理叠加公差

阳极氧化膜厚一般为10-20μm，这会导致内孔尺寸缩孔、外圆尺寸增厚。如果图纸没有预留0.02mm的余量，氧化后零件可能直接报废。我们会在图纸审查时主动标注出“镀前/后尺寸”，并推荐合适的余量预留方式。

[

伟迈特CNC加工的光学外壳精密加工能力一览

我们是专注于铝合金精密零件CNC加工的一站式服务商，特别在光学引擎外壳领域积累了深厚经验。以下是我们服务光学研发工程师的核心能力指标。

这张表格背后是我们对每一个光学引擎外壳的严肃对待。例如，我们曾为某客户加工光学镜筒，其同轴度要求≤0.01mm，细牙螺纹达到4H级精度，最终CPK实测值达到1.45，连续供货至今零退货。这得益于我们时效应力控制技术和稳定的五轴加工方案。

为什么环保合规是选择CNC厂家的必选项？

如果你正在为投影仪产品申请CE、UL、FCC等国际认证，那么供应商的环保资质是绕不过去的一环。很多小型CNC作坊的阳极氧化作坊使用含六价铬的工艺，但这在RoHS和REACH标准下是明令禁止的。不合格的环保工艺可能导致整批次数万件外壳被退运，甚至影响品牌信用。

我们在环保合规上投入了ISO 14001环境管理体系认证和独立的无铬阳极氧化产线。从5052铝合金原材料的SGS报告，到加工使用的切削液（采用微量润滑技术，减少废液排放），再到最终的阳极氧化（完全使用三价铬钝化工艺），每一道工序都有据可查。投影仪光学引擎外壳的散热结构设计需要大量铣削，传统冷却液会产生大量废油，而我们采用MQL微量润滑技术，既减少了环境污染，也提升了零件表面质量。如果你向我们下单，我们可以随货提供完整的环保合规文件包，包括RoHS检测报告和阳极氧化工艺说明。

[

与伟迈特合作：从图纸评审到稳定量产的四步流程

我们把合作流程透明化，让你能清晰地预估每一步的时间和成本。

第一步：图纸与DFM审查

你提供3D/2D图纸和关键功能说明（如密封等级、装配关系）。我们的DFM工程师在24小时内给出书面报告，内容包括问题点列表、影响说明和修改建议。例如，如果你密封面设计为Ra3.2μm，我们会建议改为Ra1.6μm以提升气密性；如果壁厚太薄，我们会建议增加局部加强筋并评估对重量和成本的实际影响。整个过程，且打样费可在后续批量货款中抵扣。

第二步：打样与确认

通过DFM确认图纸后，进入快速打样阶段。标准打样周期为3-5天，紧急项目可启动24小时加急方案。我们会在铣削、攻丝、去毛刺后，使用ZEISS CMM对关键尺寸进行全检，并发送检测报告。如果你对表面处理有特殊要求（如指定阳极氧化色号或哑光系数），这一阶段也会进行样件封样确认。

第三步：量产与品质控制

批量订单启动后，我们采用12步品控流程，从原材料入厂到成品出货实施全检。每一批次都会出具出货检验报告，内容包括尺寸报告、CPK数据、表面粗糙度和环保报告。对于光学引擎外壳这类高价值零件，我们实行100%全检，确保出货不良率低于0.2%。我们的年产能达到720万件，多品种共线生产，换线时间控制在30分钟内，能够灵活承接100至100,000件的订单。

第四步：售后与持续优化

任何质量问题，我们承诺48小时内响应，并提供退换货和返修服务。同时，我们会根据量产数据优化后续批次的加工节拍，进一步缩短交期或降低成本。对于长期合作客户，我们提供批量阶梯价，材料损耗控制在0.5%以内，让成本更可控。

选择CNC加工厂家的常见问题（FAQ）

问：5052铝合金在阳极氧化后颜色一致性如何控制？

答：控制色差的关键在于材料批次一致性和前处理工艺。我们所有5052板材均从指定大厂采购，且来料时检测化学成份。阳极氧化前采用统一的除油和碱蚀时间，膜厚控制在5-100μm可调，单批次色差△E值可控制在0.5以内，完全满足消费电子产品要求。对于大批量订单，我们按炉批号追踪，确保同一个订单使用同一批次材料。

问：投影仪光学引擎外壳的密封槽我应该怎么标注公差？

答：密封槽的宽度和深度建议标注±0.05mm的公差，底面的粗糙度要求Ra≤1.6μm，平面度≤0.02mm。在图纸上明确基准面和测量方式。我们的DFM工程师会查验你图纸上的基准是否统一，是否存在累计公差过大导致密封圈被挤出的风险。如果你不确定，直接把图纸发给我们，我们会给出专业修改建议。

问：你们能处理7075铝合金的光学结构件吗？

答：可以。7075铝合金强度高，但加工时需要专用刀具和更小的每齿进给量来防止加工硬化和振刀。我们在加工7075受力结构件方面有成熟经验，配合时效应力处理工艺，能够保证加工后的零件尺寸稳定，不会在使用中因应力释放而变形。

问：打样费抵货款是什么意思？会有限制条件吗？

答：首次打样评估合格后，只要你后续批量订单通过我们生产，这笔打样费用会直接从批量货款中扣除。没有额外的绑定条件，目的是为了降低你在前期供应商筛选中的资金压力。这对于光学外壳这类高精密零件的早期验证尤其有利。输入“光学+5052”联系我们，可以启动的初步DFM审查。
