如何选择光学设备黄铜法兰盘CNC加工厂家？

在光学系统设计中，黄铜法兰盘这个小零件，往往决定了价值数十万的镜筒总成能否达到设计的同轴度。你的图纸上可能只是标注了“同轴度Φ0.01mm”，但这背后意味着CNC加工厂必须拥有五轴联动设备和IT6级的制造公差控制能力。

当我们在评估一个潜在的精密零件供应商时，不能只看价格，核心要看工艺数据库的完整度、检测设备的精度层级以及过程控制中的CPK目标值。本文将从你的视角出发，拆解黄铜法兰盘的核心加工难点，并深度分析伟迈特如何通过设备组合、工艺设计和质量闭环，来回应这些严苛的设计要求。

[

一、为什么黄铜法兰盘的CNC加工难度被低估了

很多设计师容易低估黄铜法兰盘的加工难度，认为铜的硬度低、易于切削，随便找家厂都能做。但实际从图纸落到零件时，毛刺、尺寸漂移、同轴度超差是造成批次报废的三大主要原因。

黄铜，特别是H59和紫铜T2，其材料塑性大且热膨胀系数高。在加工中，切屑缠绕刀具是常见现象，这不仅会导致表面划伤，还会因排屑不畅造成切削热积聚。

当切削热积聚在工件局部区域时，黄铜法兰盘会因受热膨胀而发生尺寸变化。比如一个内孔要求Φ30mm的H6级公差（+0.013/0），如果冷却不充分，加工时测量可能刚刚合格，但冷却到室温后，尺寸收缩0.008-0.012mm，使得内孔实际值超差。

这就是为什么很多精密CNC工厂在加工黄铜时，会建立专门的“冷却-加工-时效”工艺窗口，通过控制切削液温度和流量来稳定热平衡，帮助保障工件冷却后的最终尺寸落在公差带中心。

此外，光学设备中的法兰盘通常需要与镜筒保持严格同轴，这就涉及到“一次装夹”能力。传统的三轴加工需要多次装夹来加工端面、内孔和法兰背面，每一次装夹都会引入零点设定的系统误差和夹具夹持带来的变形误差。

要突破同轴度≤0.01mm的限制，就必须做到在一次夹持下完成所有车、铣、镗、钻孔工序，这是对设备刚性和工艺规划能力的直接挑战。

[

二、选型评估：五个必查的能力维度

在筛选黄铜法兰盘的CNC加工供应商时，抛开报价单上的空泛描述，你需要逐项验证以下五个维度的硬实力。

设备与工艺能力

重点步是核实现场的设备组合。对于法兰盘这类精密回转体零件，核心是拥有带Y轴的车铣复合机床或走心机。我重点关注的是其五轴联动加工中心和走心机的保有量。

五轴机床比例如：拥有B轴联动能力的加工中心，可以在一次装夹中完成内孔车削、法兰端面铣削、背面台阶钻孔和攻丝。相比之下，普通三轴设备依赖分度头转位，加工效率和精度都有明显折损。

一个有力的指标是工厂给出的“一次装夹完成率”，对于法兰盘，这个数字能否做到100%是关键。

编程与试切能力

接着看CAM团队对铜合金切削特性的理解深度。黄铜法兰盘加工时，最常见的失败是因切屑缠绕导致排屑不畅，进而破坏表面光洁度或导致刀具崩刃。优秀工厂的CAM团队不会依赖“试切-补救”的模式。

他们会查询内部的工艺数据库，根据材料牌号（如H59、T2）、壁厚和精度要求，自动匹配线速度、进给量和冷却策略。例如，对于紫铜T2这种软黏材料，推荐采用顺铣和高速小切深（ap=0.1mm）的方式，配合大前角刀具，从根源上抑制毛刺和积屑瘤的产生。

检测设备的完整度

检测报告是兑现质量承诺的其中一种凭证。我要求工厂必须配备三坐标测量机（CMM）和光学影像测量仪。CMM用于出具位置度、同轴度和轮廓度的坐标报告，其精度至少应达到1.5μm + L/200。

光学影像仪则用于快速评价法兰面的端面跳动、倒角尺寸和毛刺情况。当供应商能提供带有点云数据的CPK报告，并且声称CPK≥1.33时，你才有理由相信大批量生产时的批次一致性是可控的。

交付弹性与产能

对于研发阶段的黄铜法兰盘，交期弹性通常是生死线。你需要确认工厂是否愿意接1-10件的打样订单，并且承诺3-5天的出样周期。这需要工厂的排产体系足够灵活，能够穿透紧急订单。

量产阶段，我会关注其产能储备。比如拥有180台FANUC数控设备的工厂，其日产量和月度产能上限就相对明确，不会因为一个客户的大单而严重挤压其他订单的交期。

质量体系与追溯性

最后，检查工厂的质量体系。ISO 9001是门槛，而IATF 16949则意味着其过程控制和追溯能力达到汽车级标准。我特别关注其质量追溯系统的颗粒度。

一旦发现批次问题，能否迅速追溯到具体的原材料炉号、加工设备编号、操作员信息以及当班的检测数据？这使得问题排查和缺陷分析可以精准定位，而不是进行整体报废。

例如，伟迈特在加工每批产品时，都建立其中一种的批次号，并关联到“来料检验→首件确认→制程巡检→成品全检→出货检验”每一个环节的数据信。

[

三、伟迈特cnc加工：将黄铜法兰盘精度做到IT6级的方案

当评估完五个维度后，伟迈特在设备、工艺和质量控制上的硬实力，使其在精密黄铜法兰盘加工中展现出可靠的精度表现。该工厂拥有超过180台FANUC数控设备，包括三轴、四轴和五轴联动加工中心，以及专门加工精密回转体零件的走心机。

针对黄铜法兰盘，其核心策略就是“一次装夹、车铣复合”。例如，利用走心机配合五轴一次装夹工艺，可以同时完成内孔镗削、端面车削、法兰背面铣削和侧面钻孔，完全规避了传统三轴多次装夹带来的累积误差。

实际量产数据显示，经此方案加工的法兰盘，其内孔与法兰外圆的同轴度可稳定控制在≤0.01mm，位置度≤0.02mm，公差等级严格满足IT6级。

对于铜合金的切削特性，伟迈特自建了一套包含紫铜T2、黄铜H59、H62、无氧铜等200余种金属材料的工艺数据库。当接到黄铜法兰盘订单时，CAM工程师会根据数据库推荐的刀具牌号（如采用刃口锋利的未涂层硬质合金或PCD刀片）、线速度（如加工H59黄铜采用150-200m/min）和进给量（粗加工0.15mm/r，精加工0.05mm/r），并进行匹配。

这就避免了“试切-发现毛刺-更换刀具-再试切”的低效模式，直接提高了首件成功率。该工艺数据库帮助帮助保障每一件黄铜法兰盘的首件产品就能稳定通过三坐标检测，设计公差得到保障。

[

四、材料工艺：如何解决黄铜粘刀和毛刺问题

设计师在拆解黄铜法兰盘设计的加工性时，粘刀和毛刺是最让人头疼的工艺缺陷。要解决这些问题，必须回到材料本身。黄铜的高塑性使其切屑在刀具前刀面上滑动时容易发生冷焊，形成积屑瘤，这不仅破坏表面质量，也直接导致毛刺产生。

伟迈特针对不同牌号的黄铜，采取了差异化的刀具几何参数。对于塑性极佳的紫铜T2，采用大前角（前角15°-18°）且刃口锋利的刀片，减少切削阻力。

同时，配合高速切削（主轴转速9000-12000rpm）和微量润滑（MQL）技术，使切屑在极短的时间内剪切断裂，呈C形或断续状，不会缠绕在工件或刀具上。

切削液选用合成酯类冷却油，其润滑性能优于乳化液，能有效防止刀瘤形成。表面粗糙度Ra值可稳定控制在0.4-0.8μm。

对于含铅量较高、脆性较大的H59黄铜，则采用不同的策略。因其切屑易断裂，但刀具磨损快，所以选用涂层硬质合金刀片以提高寿命。进给量会适当降低至0.05-0.08mm/r，以避免崩刃。

精加工完成后，会设计一道专用的高压气枪+尼龙刷轮去毛刺工序。尼龙刷轮以3000-4000rpm的转速旋转，其刷丝能伸入到孔口和边缘的微小缝隙中，彻底清除毛刺，同时不会损伤原有的加工表面。

最终经过粗糙度仪检测，端面粗糙度帮助保障≤0.8μm，法兰外圆和内孔可达到≤0.4μm。对于设计中有O型圈密封槽的光学法兰盘而言，这个表面质量已经可以直接投入装配，无需二次处理。

五、精度控制：走心机圆度0.003mm和CMM检测

精密法兰盘的价值在于批量一致性，而不单单是单件尺寸。伟迈特在量产过程中全面推行统计过程控制（SPC）。我们为每件黄铜法兰盘的关键尺寸（如内孔直径、法兰厚度、同轴度）建立了控制图。

每个班次开始，操作员会加工首件并送检，获得一组完整数据输入控制图；班中每5-10件进行一次抽检；班末加工完最后一件后，再进行一次全尺寸检测。

通过分析控制图的趋势（是否存在上升或下降的漂移），可以提前预判刀具磨损或冷却液温度变化导致的尺寸偏移，从而在超差发生前进行调整。

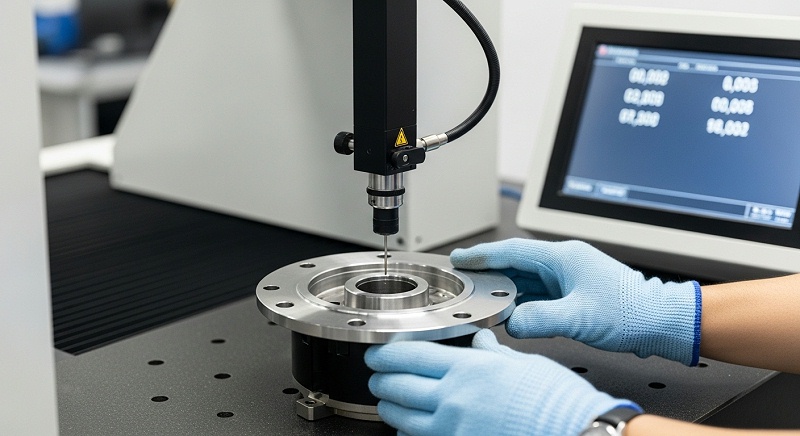

走心机本身具备高刚度主轴和良好的直线运动导轨，在加工外圆时，工件只旋转不移动，可以有效保证圆度。圆度值可以稳定做到≤0.003mm。当使用德国ZEISS或海克斯康CMM进行抽检时，CMM设备精度达1.5μm，能够对同轴度、垂直度和位置度出具精确的坐标报告。

对于光学设备设计师最关注的“内孔与法兰外圆的同轴度”，伟迈特常年承诺量产公差为±0.01mm（IT6级），且我们的量产一次交验合格率已达到99.8%。

更关键的是，由于完整的信息化追溯系统，该工厂已连续36个月实现批量退货率为零。每一件产品都记录着炉号、设备编号、操作员和所有相关的检测数据，这为问题排查提供了最后一道坚固防线。

[

六、产能与交期：从加急打样到批量稳定的能力

在光学研发设计中，时间就是竞争力。伟迈特深刻理解这一点，并根据黄铜法兰盘的不同阶段，提供了清晰且弹性的交期体系。我们将交期划分为三个档位：加急档支持24小时内完成样品并发出，通常用于设计验证阶段；打样档承诺3-5天，包含全尺寸检测报告和表面处理报告；量产档从确认图纸到首批交付（100-500件），我们控制在10-15天，而后续批次的交期可以在7-10天内完成，因为刀具磨合和工艺优化已经在首批中完成。

180台FANUC CNC设备是产能弹性的底气来源。我们配置了专门的快反生产单元，专门承接1-10件的小批量试产订单。这意味着无论是打样还是紧急修模，你的需求都能被优先响应，而不会因订单量小被其他大客户订单排挤在外。

对于大批量订单（≥500件），伟迈特拥有供应链管理能力，可以实现原材料预采购和刀具预调。图纸一旦确认，我们的备料部门就会启动采购，刀具工程师则根据工艺方案预制好专用刀具。

当零件正式排产时，所有物料已经到位，直接进入连续加工状态，有效压缩了中间等待时间。

七、行业案例：光学镜筒同轴度的成功经验可复制

在精密光学领域，一个成功的案例往往比无数个口头承诺更有说服力。伟迈特曾为一家国内头部的光学仪器企业加工一款高精度镜筒，其外径达到120mm，长度80mm，图纸要求内孔与法兰外圆的同轴度≤Φ0.01mm。

我们采用五轴联动加工中心进行一次性装夹方案。通过高精度液压卡盘夹持法兰外圆，一次性编程完成端面精铣、内孔镗削、外圆车削和倒角。实际三坐标检测结果显示，同轴度实测值在0.005mm至0.008mm之间，充分满足了光学装配的严苛要求。

黄铜法兰盘与这种镜筒的结构高度相似——都是短轴类零件，带有法兰盘面、中心通孔和定位台阶。两者核心的控制要素都是内孔与法兰外圆的同轴度，以及端面垂直度。

因此，我们直接将光学镜筒的精密加工工艺复用到法兰盘项目中。采用同样的五轴一次装夹方案，配合高刚性工装修理和在线测量补尝系统，成功规避了传统三轴多次装夹带来的误差累积。

这种成熟方案对于任何需要精密配合的光学设备而言，都是可以直接借鉴的。它大大缩短了工艺验证周期，也提升了合作的确定性。

[ABCDEFG]

八、FAQ：关于黄铜法兰盘CNC加工的常见问题

问：黄铜法兰盘加工为什么要特别注意毛刺问题？

答：黄铜的塑性高，加工时切屑不易断裂，很容易在刀具与工件的交界处发生塑性流动，形成微小的锋利毛刺。这些毛刺轻则影响法兰盘在密封面的贴合度，产生泄漏风险；重则会划伤配合镜筒的表面，破坏其表面光洁度。

伟迈特解决毛刺问题的措施是多道工序的组合：首先，在切削阶段通过大前角刀具和专用切削油抑制积屑瘤和切削热；其次，在粗加工后增加高压气枪清除大部分切屑；最后，在精加工后设计专用尼龙刷轮进行去毛刺，帮助保障零件交付时边缘无任何锐利毛刺和毛边。

问：如何确认一家CNC厂家的批量一致性是否达标？

答：关键在于三个量化指标：过程能力指数CPK≥1.33、一次交验合格率≥99.5%、以及批量退货率是否为零。伟迈特在量产过程中执行严格的SPC，对关键尺寸每班建立控制图，并将CPK值以正式报告形式呈现给客户。

例如，我们为黄铜法兰盘的内孔直径和同轴度专门设置了SPC监测点，一旦发现趋势性变化，即刻停机调整。此外，我们的信息化追溯系统帮助保障每一批次产品在出厂前均已全检，一旦出现异常，可以快速锁定问题范围。

问：光学设备黄铜法兰盘是否必须用五轴机床加工？

答：不是绝对的，但五轴或走心机一次装夹的优势非常明显，可以显著降低误差。如果你的图纸仅要求同轴度≤0.02mm且没有复杂特征（如斜孔、锥孔），一台高刚性的三轴加工中心配合精密液压夹具也能够达标。

但若图纸要求同轴度≤0.01mm，或者法兰盘背面有锥孔、斜油槽等复杂特征，我们强烈建议采用走心机或五轴机床方案。这可以有效减少装夹次数和由此引入的累积误差。

伟迈特拥有充足的多轴设备，CAM团队会根据你的三D模型评估较优的工艺路径，并给出加工建议。
