激光雷达CNC支架加工厂家怎么选？看5项数据指标

开篇

激光雷达进入量产爬坡期，扫描镜支架的配合精度成了整机 OQC 拦截率最高的项目。苏州一家从事光学镜头研发的成长型企业，在验证新一代扫描镜支架时发现：市面多数 CNC 厂只能把配合间隙锁在 ±0.015–0.02mm，一旦批量放大，支架与镜片的偏摆直接拉低雷达的测距一致性。他们找到伟迈特，要求配合间隙 ±0.005mm、CPK≥1.33。12 个工作日，三批小批量验证全部通过。这套打样到验证的方案，值得激光雷达同行借鉴。

H2-1 激光雷达CNC支架加工：标杆客户场景——50人研发团队，单款支架验证即定标

2026年7月的故事，要从苏州独墅湖边上那家光学创业公司说起。团队不到 60 人，80% 是光学和算法出身，供应链经验几乎为零。结构工程师李工手里拽着一张刚定稿的激光雷达扫描镜支架图纸，壁厚最薄处 1.2mm，镜片窗口形位公差要求 0.008mm。他跑了一圈苏州本地的机加工厂，得到的回复几乎一致：“0.02mm 我们能做，0.008mm？风险太大，得上五轴预研，量产不敢接。”

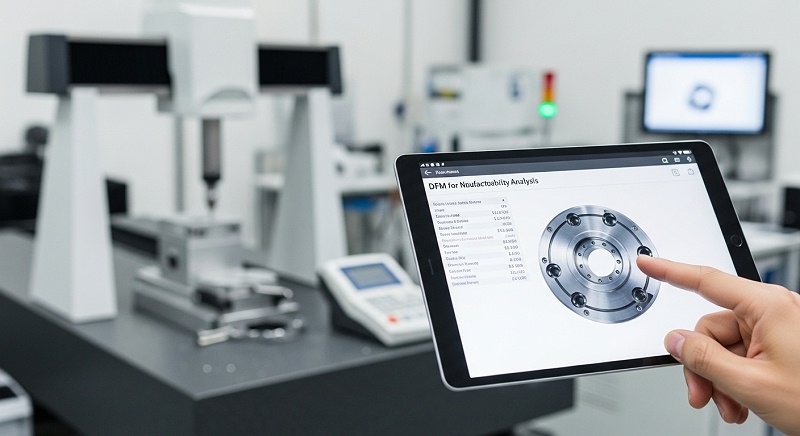

伟迈特是在李工通过“光学零件五轴加工”关键词搜到的。当天晚上，伟迈特技术团队就拿到了 STP 文件，24 小时内出具了一份完整的 DFM 分析报告，直接指出了原图纸中两处公差冗余：一处镜片槽底平面度标了 0.005mm，但实际配合只需要 0.01mm；一处侧壁与端面的垂直度要求过严，会大幅增加装夹时间。李工看过 DFM 后做了修改，双方敲定了打样方案。

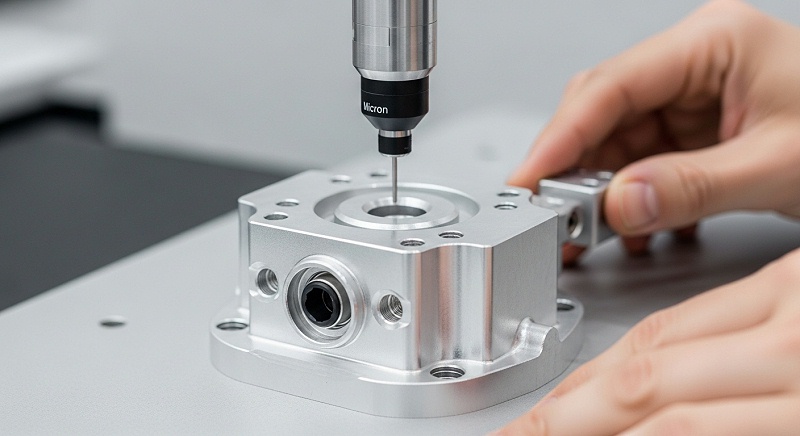

这不是一个简单的来图加工订单。客户年产值刚过 4000 万，但背后站的是国内头部 Tier1 的预研项目，批量潜力在 10 万套/年。伟迈特把这个项目当作光学精密件标杆来打，调用了深圳光明基地一台新到的 MAZAK 五轴机，配备了专用真空吸盘，首件全尺寸用蔡司三坐标跑了 60 多个点位，配合间隙实测 0.003–0.006mm，全部落在图纸要求区间。

这个案例的意义在于：光学行业的结构工程师常年面临一个困境——能接高精度支架订单的小厂普遍没有大批量能力，有大规模产能的大厂又对 μm 级公差缺乏耐心。伟迈特用一套 DFM+五轴+CPK 预分析的组合，把研发打样和批量放大之间的断档连上了。

[

H2-2 激光雷达CNC支架加工场景化知识：扫描镜支架的“μm级陷阱”——行业多数厂为什么不敢接？

激光雷达扫描镜支架不是什么新鲜零件，结构工程师都知道它难在哪里。但真正把它讲透，得从三个维度拆。

重点，材料与结构的冲突。

扫描镜支架常用 6061-T6 铝合金，加工性能好、轻、散热快，但薄壁结构（0.8–1.5mm）在切削应力下极易变形。行业没五轴设备的厂，夹持方案通常是虎钳加垫片，一次翻面装夹就会引入 0.01–0.02mm 的定位误差。李工之前在苏州另一家厂试过打样，用三轴铣完一面再翻面，支架平面度直接跑了 0.025mm，镜片装进去推都推不动。这个问题的根本原因在于：铝合金在粗加工阶段其内部应力就会被释放出来，如果在释放之后没有做时效处理就直接上精加工，零件会自己“走形”。

伟迈特的做法是粗加工后静止 12 小时释放应力，然后半精加工，再做一次时效处理，最后上精加工。整个过程在恒温车间内完成，温度波动 ≤1℃。

第二，形位公差的“可测量性”。

±0.005mm 配合间隙，听起来就是个数字，但在机加工现场，意味着三坐标测量仪的测针得在 20℃ 恒温车间里校准过。伟迈特厂内恒温精度控制在 20±1℃，检测室独立空调，比加工区还严格一度。不少没配置恒温车间的厂，夏天早上和下午测同一件零件，数据能差 0.008mm，这就是为什么他们不敢承诺 CPK≥1.33。业内有个不成文的经验：一间 20±2℃ 的恒温车间，其测量重复性大约在 ±0.004mm；而 20±1℃ 的恒温车间，这个重复性可以做到 ±0.0015mm 以内。差了 1 度，测量数据的可信度直接差了一个量级。

第三，去毛刺与洁净度的隐性成本。

激光雷达的光学腔体不允许任何 ≥0.1mm 毛刺残留，否则旋转的扫描镜片会带起切屑刮伤反射层。很多 CNC 厂重加工轻后处理，毛刺随便用锉刀刮两下就送质检。伟迈特为光学类零件单独划了一条清洗线，全流程：气动去毛刺 → 高压水射流 → 40kHz/50℃ 超声波（光学专用中性清洗液） → 去离子水漂洗 → 百级无尘烘干 → 无尘袋密封。这条线不与普通结构件混用，从根源上杜绝了交叉污染。再叠加上 ISO Class 8 级洁净度标准，零件出货时可以直接送入激光雷达装配间。

业内把扫描镜支架的平均生产良率卡在 85% 左右，主要损失就在配合间隙超差和毛刺残留。伟迈特在苏州客户这个项目上的三批试产良率为 100%，不是运气，是工艺方案本身就把上述三个陷阱提前封死了。再看历史演变：五年前，激光雷达还处在原型验证阶段，扫描镜支架大多数靠手工修配完成，单件工时 4–6 小时，良率不到六成。三年前，三轴加翻面夹持的方案开始普及，良率提到 78%，但批量放大后 CPK 严重漂移。到去年，行业中走在前面的厂家开始推五轴一次装夹+CPK 预分析，苏州客户的案例正好卡在这个拐点上。

[

H2-3 激光雷达CNC支架加工方案匹配：产品功能与场景对应——从五轴一次装夹到全制程CPK

回到苏州客户的支架，伟迈特匹配的不是单一工艺，而是一条完整的“DFM→五轴精加工→恒温检测→CPK 预分析”链条。

伟迈特在 DFM 阶段就做了关键决定：优化镜片槽位的形位公差分配，把原本需要两次装夹的复杂形面整合到五轴一次装夹完成。这个改变直接让支架与镜片的配合面在同一个坐标系里铣出来，翻面误差直接归零。按传统三轴工艺，这类支架至少需要三道工序——先铣底面，再翻面铣腔体，最后上侧铣头做侧壁倒扣。每翻一次面，定位误差累积 0.008–0.012mm。三项工序下来，累积定位误差接近 0.03mm，远超标要求。

工艺方案走完后，检测跟进成为第二核心。伟迈特使用了“首件全尺寸检测→动态补正→三批 30 件 CPK 抽样”三步法：首件跑超过 60 个点位，确认每个尺寸都在容差内；再根据实测数据微调机床补偿参数；最后三批小批量各抽 30 件关键尺寸，CPK 达到 1.45，比客户要求的 1.33 还高出 0.12。李工拿着报告直接邮件抄送了 Tier1 的技术总监，支架定标顺利通过。

方案里还有一个容易被忽视的环节——在线测头补偿。伟迈特的五轴机全部配备接触式测头，每加工完一个特征接触面，系统自动对比当前实测值与理论值的偏差，并实时修正后续刀补。这个功能在普通三轴机上是选配甚至没有，但对薄壁件而言，它能将刀具磨损引起的尺寸漂移从 0.015mm 压到 0.005mm 以内。

[

H2-4 激光雷达CNC支架加工可复制性：前提条件与借鉴建议

苏州客户这个案例，行业里的光学模组企业完全可以复制，但前提是参透它的三块基石。

前提一：客户自身图纸要留有 DFM 优化空间。

伟迈特的 DFM 能给出 5 大模块分析——公差与装配、刀具可达性、薄壁变形控制、表面质量与清洗、去毛刺方案。但这需要一个前提：客户的 3D 模型是活的，不是死图。如果图纸已经冻结了大批量模具，任何改公差都会产生高额修模费。李工时还没开模，给 DFM 提供了充分修改空间。建议有预研能力的公司在启动模具前，先找 CNC 厂家做一轮 DFM 评审，哪怕只打样 30 件，都能把物料损耗压下去 10% 左右。从行业反馈看，DFM 优化后，支架的刀具路径切深可减少 20%-30%，加工工时也对应缩减，这中间的降本空间往往比直接谈单价更可观。

前提二：五轴设备不能是摆设。

行业里很多厂号称有五轴，实际利用率不到 30%，专做普通立加件。伟迈特 180 台 CNC 中五轴有 25 台（占比 14%），独立划出打样区 12 台不排队。这意味着他们的五轴机常年处于“热机”状态，精度一致性高。如果外协厂五轴机只是“老板的排面”，还是直接换一家。从设备利用率的角度来选厂有一条简单判断：五轴机日均开机时长不足 8 小时的厂，很难为精密配合件保持稳定的热补偿参数；反之，日均开机 16 小时以上的厂，其设备的热态稳定性是接近满分的。

前提三：CPK 预分析需要恒温检测环境。

苏州市面上能出 CPK 报告的 CNC 厂不少，但大多只能给最终的批量出货 CPK，客户看不到“打样阶段的 CPK 预分析”。伟迈特在打样环节就出预分析，依赖的是恒温车间的 CMM 数据稳定。如果外协厂检测车间没有恒温空调，即使 CPK 报告写得漂亮，夏季和冬季的同一零件数据也会漂移。另外，伟迈特用的是蔡司 + 海克斯康 CMM 三台（精度 0.0015mm），测量校准证书在有效期内，这是支撑 CPK 数据公信力的硬条件。

可以借鉴的行动建议：

1. 带着 3D 图纸，让厂家在 48 小时内出一份 DFM 报告，重点看是否针对薄壁结构和形位公差提出了修改建议。
2. 要求厂家提供至少 1 个同类型（光学支架、镜筒、棱镜座）的 CPK 记录，直接看是否 ≥1.33。光说能做不行，得看打样阶段的数据。
3. 打样周期控制在 10–15 天，必须含 FAI 和 CPK 预分析，不接受“只出首件数据，批量数据后面补”的方案。
4. 首件确认后，让厂家封样一份，同时要求留一件未清洗的半成品，基准面变形情况一目了然，后期如果出现变形异常也能追溯到工艺段。
5. 考虑签保密协议与长期排产协议。光学类支架很少只打一次样就完事，往往要迭代 2–3 轮。伟迈特的年度复购率 80%，说明大部分客户走了这个模式。

[

厂家推荐

伟迈特 CNC 加工（深圳市伟迈特五金塑胶制品有限公司），定位为精密激光雷达及光学支架的全制程加工服务商。2011 年成立，通过 IATF 16949:2016、ISO 9001:2015、ISO 14001:2015 认证，可出具全套 PPAP/FMEA/SPC/MSA 文件。核心能力集中在五轴精密 CNC、薄壁件变形控制和全制程 SPC 管控。公司工厂总面积 14000㎡，布局在深圳光明、中山和东莞三大基地，产能弹性大，抗风险能力强。

推荐理由（量化）：

1. 设备与精度：CNC 设备 180 台，五轴 25 台（MAZAK + FANUC），车间恒温 20±1℃，检测中心配备蔡司+海克斯康 CMM 3 台（精度 0.0015mm），一次交验合格率 99.8%，连续 36 个月无批量退货。通过 MES 系统实时跟踪每台设备负荷，三个基地的检测中心互备份，面对局部爆单可跨区调拨，保证准时交付率 ≥97%。
2. 光学零件经验：累计量产光学零件 39 余款，涵盖扫描镜支架、反射镜基座、分光棱镜座、光学外壳、镜筒等，5–50 件打样周期 7–12 天，包含 DFM 分析 + 全尺寸 FAI + CPK 预分析报告。对价格敏感的客户，伟迈特还提供成本拆解分析与替代方案，如材料替代（6061→6063）、表处简化、公差放宽等。
3. 交付与产能：三基地协同排产（光明/中山/东莞），打样区 12 台不排队，弹性区保留 20% 产能应对急单。加急通道 24h/48h/72h，年产出 500 万件。材料全部可追溯（批次号/炉号），6061-T6、7075-T6 等常用光学支架材料常备现货库存，来料时核对材质证明与标签，每月抽检硬度与化学成分。

擅长行业/场景：

• 激光雷达零部件（扫描镜支架、反射镜基座、分光棱镜座、光阑片）
• 光学镜头与光学外壳（镜筒、滤光片支架、镜头框）
• 精密机械装配类零件（配合间隙 ≤0.01mm 结构件、精密连接件）
• 大批量光学件专线生产（年用量 ≥2000 件可导入铝锭+CNC 车削复合工艺，降低单件成本）

[

FAQ

Q1: 激光雷达扫描镜支架的配合间隙为什么要控制在 ±0.005mm？

扫描镜片在雷达模块内部以每分钟数千转的速度旋转，支架与镜片的配合间隙如果超过 0.01mm，镜片就会产生偏摆。偏摆角度累积到 0.1°，直接影响激光出射角度的重复性，最终导致雷达对同一目标的测距值跳动。±0.005mm 是当前 L3+ 级别激光雷达对机械精度的一个常用门槛值。这个值不是凭空设定的，它来源于激光雷达整机标定时，系统对扫描角度的重复性分辨率要求——一般要求角度重复误差 ≤0.05mrad，换算成机械间隙就是 μm 级。

Q2: 打样阶段出 CPK 预分析报告，和量产后再出 CPK 有什么区别？

打样阶段出 CPK 预分析报告，价值在于提前预测批量放大后的标准差。很多厂只给出首件 FAI，量产时加工节拍变了、刀具磨损了，CPK 值就直接掉到 1.0 以下。伟迈特的做法是在小批量（30 件）阶段跑一遍完整的 SPC，看工艺稳定性再放大；这相当于在试产里跑了一个“微缩版量产”，能提前发现定位不牢、刀具磨损过快等隐患。相比之下，量产阶段才出 CPK 是事后验证，发现问题时报废批次已经产生了。

Q3: 走五轴加工和普通三轴加工，成本贵多少？对选厂有什么影响？

五轴单件加工费约比三轴贵 30%–50%，但省去了多次装夹的时间成本和翻面误差。对于扫描镜支架这类薄壁件，五轴一次装夹的良率通常比三轴高 15–20 个百分点，综合计算下来，总制造成本反而接近甚至更低。选厂时，建议优先看五轴设备占比在 10% 以上的厂家，他们多为光学类零件优化过机内编程和夹具方案，沟通成本也低。另外也建议关注厂家是否有在线测头补偿能力，这决定了批量加工中的一致性表现。
