如何选择激光雷达底座CNC加工厂家保障平行度？

“王工，这批次底座装上后，雷达信号偏了0.5度。”

电话那头的声音不算急，但王工听得出分量。0.5度，在车载激光雷达里意味着远距离测距偏差十几米，整机标定直接报废。三个月前L公司还因为这个原因，跟上一家供应商解除了合同。安装底座平行度只有0.02mm的时候，光学工程师怎么调架子都对不齐光路。

为什么底座精度会影响信号？激光雷达的光学基准面直接固定在底座安装平面上。底座平行度一旦超差，镜头发射的激光光束就带了一个固定偏角。这个偏角随探测距离放大，量产组装时还得逐个做机构对准补偿，一台车省下的几块钱成本，全搭在后道的校准工时上了。所以，王工所在的研发部在找新供应商时，只提了一个硬要求：拿得出过去同类零件的精度证据。

这恰恰是很多CNC加工厂过不了的一关。他们可以口头承诺“我们精度能做到0.01mm以内”，但当你要看过去三个月的三坐标检测报告、过程SPC控制图、CPK分析数据时，拿不出来。没有这些，你的底座装上车就是碰运气。

证据在哪，质量控制就在哪。

这次我们以伟迈特（VMT）为苏州工业园区L公司加工激光雷达安装底座的真实案例，走一遍“验厂证据链”会审什么、怎么审、审完怎么判断。文章内容涉及高精度平行度CNC加工、激光雷达底座精密制造、CNC加工底座平行度控制的实际执行路径。

从底座超差反推：你该问供应商什么

L公司重点轮选供应商时只做了三件事：看了车间照片，聊了报价，打了个样。打样件平面度测出来0.006mm，看起来不错。但一跑量，毛病全出来了——第五件开始变形，平面度跳到0.015mm，到二十件后稳定在0.02mm以上。

为什么会这样？底座是6061-T6铝合金，带薄壁减重结构和防震加强筋，属于典型的“量产后应力释放变形”零件。打样时个别件手工精修可以做到很漂亮，但批量加工时只要切削参数、冷却方式、装夹顺序中间有一个环节没定死，变形就会自然发生。

如果你坐在这家不合格供应商的会议室里，可以问以下三个问题：

1. 首件和末件有没有做过三坐标对比测量？
2. 每批次500件，你们投了哪些检测设备全检还是抽检？
3. 铝合金零件毛坯进场后，做过几道去应力处理？每道处理温度和时间是多少？

这些问题之所以有效，是因为它们指向的不是“想不想做好”，而是“有没有系统方法保证一直做好”。伟迈特在接手L公司项目时，质量体系负责人重点件事就是封存了L公司上一家的报废件，送去三坐标测了所有失效数据。然后拿着数据回来倒推工艺方案的。

验厂证据链审查清单：你该核哪些文件

真正能替代“看车间”的，是一套完整的文件链。核心文件分为四类：

设备精度认证记录

• 年度设备精度的第三方检测证书（激光干涉仪校准数据）
• 重点设备（做底座的那台五轴机）过去三个月的过程能力指数记录
• 主轴振动的日常监测记录（振动值是否在标准范围）
• 冷却系统的恒温控制参数（冷却液温度波动范围）

[

过程检验记录

• 首件检验报告：包含平面度、平行度、孔径、位置度等所有CTQ尺寸
• 过程巡检记录：每2小时一次的尺寸抽检数据
• 末件对比报告：末件与首件的尺寸偏差是否控制在公差范围内

测量设备计量证书

. 三坐标测量仪的校准证书及有效期限. 粗糙度仪的校准标识. 影像测量仪的分辨率确认记录. 所有量具必须具备可追溯至国家或NIST标准的校准标签

异常闭环记录

. 过去12个月内该零件出现过哪些质量问题

. 每个问题的根本原因分析报告. 纠正和预防措施（CAPA）的执行验证记录. 客户投诉的8D报告完成状态

这些文件如果齐全，基本可以判断这个厂的真实过程控制能力。如果缺了其中任何一类，就要追问原因。

伟迈特激光雷达底座CNC加工案例全景

需求场景：高精度底座的三道坎

L公司位于苏州工业园区，主攻车载激光雷达模组研发和量产。他们的新一代产品对安装底座提出了三个硬指标：

量产规模是每月500件。这个难度不在于单件精度，而在于500件从头到尾都能稳定在这个范围里。

问题诊断：为什么上一家会变形

伟迈特工程团队接到图纸后，先做了三件事：

[

重点，把L公司上一家供应商的报废件做了全面形貌扫描。平面度偏差集中在薄壁区域和加强筋结合部，表现出典型的残余应力变形特征。

第二，核查了6061-T6铝合金的材料状态。T6状态是固溶处理并人工时效，材料内部残余应力不一定完全释放。加上底座结构本身存在厚薄不均，切削后应力重分布，变形几乎不可避免。

第三，模拟了切削路径和冷却效果。如果直接用常规侧壁等高加工，薄壁处在一次切削中散热不充分，热变形叠加力变形，最终会超出0.01mm。

解决方案：五轴联动+三道去应力+精准冷却

伟迈特交付给L公司的核心工艺方案包含三个关键控制点：

重点段：装夹与设备选择

底座选用五轴德玛吉DMU 65机床，一次装夹完成基准面、安装面和所有安装孔的加工。五轴联动的优势在于，底座的所有特征面可以连续加工，不存在重复装夹带来的累积定位误差。孔位位置度从0.02mm降低到0.005mm，这个数据在调试阶段就得到了确认。

第二段：三次退火去应力工艺

很多人误以为铝合金加工不需要去应力，这是一种误解。T6状态的6061在粗加工后，受热区域会残留至少50-80MPa的应力。这些应力在精加工后释放，导致薄壁区变形。

伟迈特执行的工艺是：

. 粗加工后重点次退火去应力（温度控制在190±5℃，保温2小时，随炉冷却至室温）. 半精加工后第二次去应力（180±5℃，保温1.5小时）. 精加工前第三次低温稳定化处理（120±5℃，保温4小时，空冷）

三次处理并非简单重复。重点次消除粗加工产生的宏观应力，第二次处理半精加工后的残余应力，第三次则是稳定化处理，让材料原子扩散到位，帮助保障精加工后不再变形。

第三段：冷却液多点精准冷却

底座加工过程中，伟迈特技术人员在加工区域布置了多个冷却液喷嘴。每个喷嘴的流量和压力针对加工特征做了独立标定。粗加工时使用大流量降温，精加工时采用小流量高压喷射，避免因冷却不均导致的二次热变形。

结果验证：三次元全检报告是重点道保险

[

交付前每件底座全部走ZEISS三次元全检。关键数据如下：

CPK值反映的是过程稳定性。CPK≥1.33说明该工位具备持续满足公差要求的能力。当数据连续覆盖三个生产批次仍能维持在1.33以上，基本可以判断工艺方案已经锁定。

L公司收到重点批底座后，在生产线做了整机装配测试。产线直通率相比上一家供应商提升了15个百分点。原因是底座精度稳定后，光学工程师不再需要逐个调整激光器的安装位姿，系统组装效率显著提高。

属性对比：普通CNC加工厂与高精度底座CNC加工厂的差异

这张表的价值在于：你不需要把每个供应商的车间跑一遍，只需要对照这些维度让供应商提供对应证据。比如问“你们对铝合金零件做几道去应力处理，温度和保温时间怎么定的”，普通厂可能答不出来，有能力做的厂可以直接调出工艺卡给你看。

高精度设备能力：底座结构实现了哪些加工特征

激光雷达安装底座的结构复杂度主要体现在三个特征上：

薄壁减重结构：底座的中心区域需要做减重处理，保留的壁厚通常只有2-3mm。常规三轴加工时，薄壁处在铣削力的作用下易产生让刀变形，加工后壁厚不均匀，直接导致安装面的平面度超差。伟迈特使用五轴联动时，采用分层顺铣策略，每层切深控制在0.3mm以内，同时配合恒温冷却系统，减小热应力和力变形的叠加效应。

多孔位安装孔阵列：底座上有4-8个安装孔，用于固定激光雷达的核心光学模组。这些孔的位置度和垂直度直接影响模组与底座的配合间隙。伟迈特通过五轴联动一次装夹完成所有孔位加工，配合B轴摆角精确定位，使孔位相对基准面的垂直度控制在0.01mm以内。

防震加强筋：底座底部分布着多道加强筋，用于增强结构刚性，同时避免重量过度增加。加强筋的根部R角过渡稍有不慎就会出现应力集中，长期振动下容易产生裂纹。加工这些特征时，刀具路径需要保持平滑过渡，避免急停急转造成的微观裂纹。伟迈特工程技术人员在编程阶段对所有R角路径做了平滑处理，帮助保障每道筋的根部无切削应力空白。

一个值得注意的细节是：在加工底座的防震加强筋时，伟迈特使用了针对铝合金专用的DLC涂层刀具。DLC涂层具有低摩擦系数和高硬度，能够有效减少切削铝屑在刀具前刀面的粘连。这个细节来自光学零件加工经验的积累。加工光学镜筒时，刀具任何一丝的粘屑都会导致表面粗糙度超差。

光学零件加工经验：底座工艺从哪里“借”来的

[

伟迈特在接L公司这个底座项目之前，已经累计交付超过15,600款精密零件，其中光学镜头、镜筒、棱镜组件、滤光片支架类零件占了相当比例。这类零件有一个共同特点——对平面度和平行度极其敏感。

以光学镜筒为例，它的内孔圆柱度和端面垂直度直接影响镜头组的成像分辨率。伟迈特在加工镜筒时总结出的“三区温度控制+两次退火”工艺，后来直接迁移到了底座加工上。区别在于镜筒是回转件，底座是异形薄壁件，所以在装夹方式上做了调整：镜筒用车床+软爪，底座用五轴真空吸盘+辅助支撑。

从设备角度看，光学类零件的加工经验让伟迈特的技术团队对“如何控制变形”有了系统认知。这套认知不局限于某一款零件，而是一个完整的质量控制的流程体系。所以当底座出现应力变形时，解决方案不是碰运气，而是按流程走：识别材料状态→制定热工艺→优化切削参数→验证与闭环。

这也是为什么L公司在最终选厂决策时，愿意给伟迈特一个打样机会。他们看过伟迈特为其他光学客户出具的完整三坐标报告，CPK数据连续三批次都在1.33以上，比一般供应商高出一个等级。样品交期从图纸评审到首件交付只用了3天，第7天进入小批量试产，批次合格率99.8%。

三次元检测能力：底座精度的最后一道门

对于平行度要求0.01mm的底座，没有专业的检测设备，根本不可能在量产中完成质量控制。伟迈特配备的三次元设备包括：

. ZEISS三坐标测量仪2台（精度0.0015mm）. 海克斯康三坐标测量仪1台（精度0.0018mm）. 影像测量仪5台（分辨率0.001mm）. Mitutoyo粗糙度仪3台

L公司项目中的每一件底座，全部通过ZEISS三次元完成平面度和平行度测量。测量策略采用的是多点采样：每个底座安装面采集至少25个测量点，覆盖薄壁区、加强筋区和边缘区。这种采样密度能够识别出局部变形，而不是只测中心几个点。

伟迈特的质量工程师会出具每批次的平面度三维分布图。L公司的光学工程师拿到这份图之后，可以直接把数据导入自己的光学仿真软件，验证底座变形是否在系统容忍范围内。这一步跨过了从零件验收直接到系统验证的过程，极大缩短了新产品导入周期。

L公司研发部门反馈说，他们之前跟其他供应商合作时，检测报告只有合格/不合格两项，中间数据从来不提供。现在每批500个件，每个件的测量原始数据全部在报告里，他们的内部质量审计可以直接拿这些数据做溯源分析。

质量自检清单：你用在找底座CNC加工厂家时的核查表

下面这份清单是我们在L公司项目合作中总结出来的，你可以直接拿去跟供应商逐条确认：

重点步：设备与校准

• [ ] 加工设备是否有五轴联动能力（至少四轴）
• [ ] 设备精度是否有第三方年度认证记录
• [ ] 关键设备是否具备恒温冷却控制
• [ ] 最近一次激光干涉仪精度校准是什么时候

第二步：工艺与过程控制

[

• [ ] 铝合金零件加工前是否进行去应力处理
• [ ] 去应力处理有几道，温度与时间是否可以追溯
• [ ] 是否有明确的切削参数表（转速/进给/切深/冷却方式）
• [ ] 现场是否有刀具寿命管理流程，数据是否记录

第三步：检测与质量管理体系已通过认证

• [ ] 三坐标测量仪型号、台数、最近校准日期
• [ ] 底座安装面的测量采样点数量是否可指定
• [ ] 是否提供每件零件的三次元原始数据报告
• [ ] 过去12个月内是否有针对类似零件的偏差记录及闭环文件

第四步：交付与追溯能力

• [ ] 是否提供批次追溯码（从毛坯到交付全程）

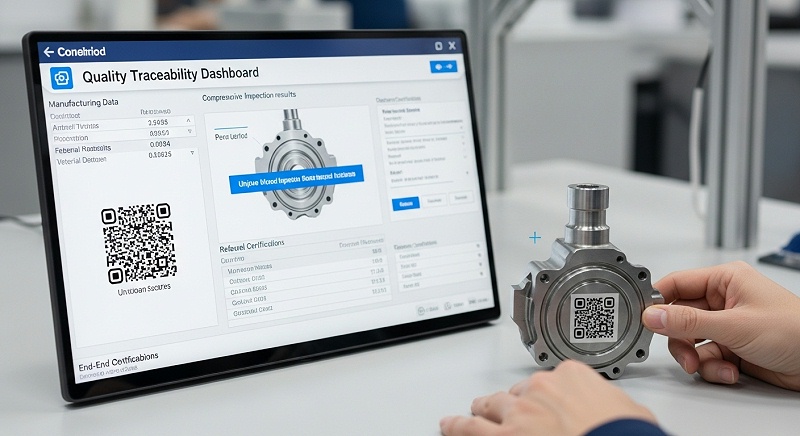

• [ ] 是否有将每件检验报告与零件绑定的能力（如刻印二维码）
• [ ] 批量交期投诉率是多少
• [ ] 是否支持客户远程视频验厂查看过程记录

如果供应商对其中超过2项无法给出明确回复，建议慎重考虑合作。产品质量稳定不是在检测端喊口号能解决的，它的前提是过程端有系统方法支撑。

关于交期与成本：高精度底座加工的现实平衡

批量底座加工的成本由几个核心因素决定：材料状态、加工工时、去应力处理、全检费用。L公司的500件/月底座项目，材料为6061-T6铝合金，每件加工工时（含三次退火的全过程）约45分钟。三次退火虽然增加了20%左右的工序时间，但对于底座这个零件而言，它直接决定了良率。

伟迈特给L公司的交付周期是10-12个工作日（含三次元全检），之后L公司从收货到上线检测平均只用2天。而之前跟上一家供应商合作时，退货率15%，单次退运加补件周期3-4天，实际供应的有效零件周期反而更长。

这里就出现了一个常常让采购部门忽略的隐性成本：低良率导致的产线停摆和项目管理成本。L公司在切换供应商后测算的结果是，虽然单件加工成本上涨了7%，但整体装配效率提升15%，后道校准工时减少了30%，综合成本反而下降了5%。

选型提醒：判断底座CNC加工厂家的下一步

如果你现在正在评估激光雷达安装底座CNC加工厂家，我的建议是：不要只盯着报价和打样，打样件是个别工程师花时间精雕出来的，批量件才是工厂真实能力的体现。你应该做的事情是：

. 要求供应商提供至少两个同类底座零件的完整检验报告（含原始数据）. 核实其车间是否有光学零件的加工经验，以及是否有光学类工艺文档可以展示. 确认三次元全检能否覆盖你零件的所有CTQ尺寸，并且接受客户远程查看检测过程. 确认供应商是否接受将CPK≥1.33写入质量协议

L公司在完成重点个季度的底座合作后，给伟迈特续签了年度框架协议。原因是他们自己也重新算了一遍账——底座批量合格率稳定在98%以后，整机生产的直通率提升了15%，研发团队能把精力重新放回光学系统优化上，而不是陷在“底座调不平”的反复拆装里。

质量部负责人最后说的那句话可能代表了最有经验的判断：“我不管你说自己设备多好、产能多大，你就把你过去三个月同类零件的三次元报告和SPC数据拉出来给我看。数据摆上桌，比什么都管用。”
