如何选择铝合金光学平台CNC加工厂家？

激光设备中的铝合金光学平台连接件，其结构特征决定了它不是一款能用常规三轴工艺简单处理的零件。从图纸上看，核心难点集中在三个地方：一组分布在多侧面的高精度定位孔系、一个需要与光学镜筒保持严格同轴度的悬臂安装面，以及为减重而设计的薄壁加强筋结构。

这三个特征分别对孔位精度、曲面可达性和刚性抑振提出硬性约束。本文从这三个结构特征出发，一步步推导出必然的工艺路径——包括为什么必须用五轴联动、为什么要设计专用夹具、以及切削参数该如何设定。

读完读者能掌握一套“看结构特征→判断工艺约束→选择加工方案”的推导逻辑，不再被设备参数表或营销话术干扰判断。

[

光学平台连接件的三个关键结构特征分析

激光设备光学平台连接件通常采用6061-T6铝合金，因其具备良好的加工性能和稳定的热处理状态。但真正决定工艺路径的，是图纸上这三个具体的几何特征。

特征一：分布在三个正交面上的精密孔系。 连接件通常需要在X、Y、Z三个方向上各布置2-4个定位销孔或螺纹底孔，孔径公差控制在±0.005mm，位置度要求达到±0.01mm。

这些孔彼此之间的空间位置关系构成一个三维尺寸链。如果用三轴机床加工，每个面需要单独装夹一次，三次装夹必然引入三次定位基准转换误差。即便每次都打表找正，累计误差通常在0.02-0.03mm，很难稳定达到±0.01mm的位置度要求。

反复装夹还会增加划伤已加工面的风险。

特征二：偏离旋转中心的悬臂安装面。 这是一个与光学镜筒配合的圆柱形凸台或平面，其轴线与连接件的主定位面存在5-15mm的偏心距。这个偏心结构带来的问题是：在铣削该悬臂面时，切削力的作用线与零件的重心不在同一条直线上，会产生一个额外的扭矩，引起零件微量偏转。

偏转量虽然只有0.01-0.02mm，但对于要求同轴度≤0.01mm的光学配合面来说，这个量会直接导致装配不合格。常规的压板装夹方式无法抵消这个偏转力矩，必须设计专门的定位夹具。

特征三：为减重设计的薄壁加强筋结构。 此类连接件长度通常在150-400mm之间，为了降低激光设备运动部件的惯性，设计上会在一侧开槽并留下2.5-4mm厚的交叉加强筋。

薄壁结构在粗加工时极易发生颤振。颤振不仅导致表面粗糙度升高（Ra＞3.2μm），还会加速刀具磨损，更严重的是会使薄壁发生塑性变形，加工完毕松开夹具后，零件会回弹0.02-0.05mm，导致最终尺寸超差。

要解决这个问题，必须在精加工之前释放应力，并采用高速切削加微量进给的工艺策略。

这三个结构特征并非孤立存在，而是集中在连接件长度方向的中后段区域。这意味着装夹方案必须同时照顾到悬臂面的防偏转和薄壁区的刚性支撑，不能采用简单的两顶针或一面两销方案。

[

从结构到工艺的约束推导与必然选择

理解了零件的三个关键结构特征后，工艺路径的选择就变成了一道推导题。每个特征都会对加工方式产生硬性约束，逃避这些约束就会带来质量风险。

特征一对机床选型的约束。 如果选用三轴立式加工中心，只能从Z轴方向加工到顶面和侧面孔，底面孔需要翻面装夹。四轴机床增加了一个旋转轴，可以在一次装夹中加工到四个面，但对于五面体结构，需要一次分度再加工。

五轴联动加工中心则允许刀具在空间任意方向接近特征，对于分布在多个正交面上且位置度要求高的孔系，只需要一次装夹、多点定位即可完成全部孔的钻、铰、攻丝工序。

结论是：在要求一次装夹达到±0.01mm位置度的前提下，五轴联动方案是满足精度要求的可行选择。伟迈特cnc加工配备的15台五轴联动加工中心（含DMG MORI、Mazak等品牌），联动精度达±0.005mm，专为应对这种复杂的多面精密特征而设计。

特征二对装夹方案的约束。 防止切削扭矩引起的微量偏转，常规压板装夹无法提供足够的定位稳定性。推导过程是：悬臂面的偏心距产生的扭矩等于切削力乘以偏心距。

假设精加工的径向切削力为200N，偏心距为10mm，则扭矩为2N·m。这个看似不大的扭矩，作用在一个通过摩擦力夹紧的零件上，足以使零件绕Z轴旋转0.01-0.02mm。

解决方案是设计带有定位销孔的专用夹具，使零件在力矩方向上同时承受面接触限位和销钉定位两个约束。具体来说，是在夹具基座上按照连接件的底面孔位置布置4个定位销，同时在悬臂面的对侧增加一个可调节的支撑块，抵消偏心扭矩。

这个方案要求夹具的定位销孔本身具有±0.005mm的加工精度，通常由电火花或高精度坐标镗床完成。

特征三对切削策略的约束。 薄壁结构的颤振问题本质上是一个动力学问题——切削频率与零件的固有频率接近时会引发共振。约束推导如下：6061铝合金的薄壁板（厚3mm，长100mm）的一阶固有频率大约在200-400Hz之间。

传统粗加工主轴转速8000-10000rpm的切削频率刚好落在这个区间。将主轴转速提升至15000-20000rpm，使切削频率远离零件的固有频率，可以显著减少颤振。

同时采用小切深（0.15-0.3mm）、大进给（0.15-0.3mm/齿）的工艺参数，既能保证效率又能控制振动。精加工前安排一道半精加工工序（留余量0.3-0.5mm），进一步释放内应力。

伟迈特cnc加工在实际案例中通过对这些参数的反复验证，将薄壁件的加工变形量控制在0.01mm以内。

[

完整的工艺方案与CAM参数设定

基于以上推导，最终的工艺路径应该这样设计：五轴联动一次装夹→粗加工→半精加工→精加工，中间穿插应力释放操作。具体到CAM编程和现场操作，有五个关键参数需要严格控制。

装夹方案。 使用定制的真空吸盘加定位销组合夹具。连接件的底面贴合吸盘，通过销钉限制X/Y方向的位移，吸盘提供Z方向的夹持力。对于悬臂偏心的部位，在夹具上设计可调节的辅助支撑块，使用千分表确认支撑力到位（以零件接触支撑块后读数为0为准，避免过定位干涉）。

这种装夹方式可以吊起18根轴的同步加工，30分钟完成正反面切屑。

粗加工策略。 采用φ12mm的整体硬质合金玉米铣刀，主轴转速12000rpm，切削宽度0.6-0.8mm切深，每齿进给0.12mm。切削路径采用动态铣削（摆线铣），保持径向切深恒定在刀具直径的8%-12%，避免突变的切削负荷。

粗加工后预留0.5mm余量，其中0.3mm留给半精加工，0.2mm留给精加工。

应力释放工序。 粗加工完成后，将夹具松开让零件自由回弹5分钟，然后重新夹紧（夹紧力比粗加工时降低30%）。这一步骤可以有效释放粗加工产生的内应力。

对于壁厚小于3mm的区域，在精加工前增加一道自然时效（室温静置2小时以上），可以将后续变形量减小到0.01mm以下。

精加工参数。 选用φ8mm的硬质合金涂层立铣刀，主轴转速18000rpm，切削深度0.15mm，每齿进给0.08mm。孔系加工采用钻-铰-攻丝三步走：先用中心钻打定位孔，再用φ5.8mm钻头预钻孔（预留铰量0.2mm），最后用φ6H7铰刀铰孔。

铰孔参数为主轴转速4000rpm，进给0.10mm/rev，使用乳化液冷却。最终孔径公差稳定控制在±0.005mm，位置度通过五轴联动加工中心的一次定位保证在±0.01mm以内。

密封面与粗糙度控制。 配合镜筒的密封面采用顺铣单向走刀策略，刀路间距0.1mm，最后做一次0.02mm的抛光走刀。表面粗糙度通过Mitutoyo粗糙度仪检测，可以达到Ra≤0.4μm，优于图纸要求的Ra≤0.8μm一个等级。

平面度在万级洁净环境下用激光干涉仪检测，稳定控制在0.015mm以内。

伟迈特cnc加工在具体执行这套工艺时，还会根据每批材料的硬度波动微调参数，使CPK（过程能力指数）稳定在1.33以上——这意味着产品的关键尺寸在规定的公差范围内稳定分布，不良率低于0.006%。

[

加工过程中的关键质量管控节点

再好的工艺方案，如果过程管控不到位，最终产品仍然可能不合格。光学平台连接件的质量管控应该抓住三个关键节点。

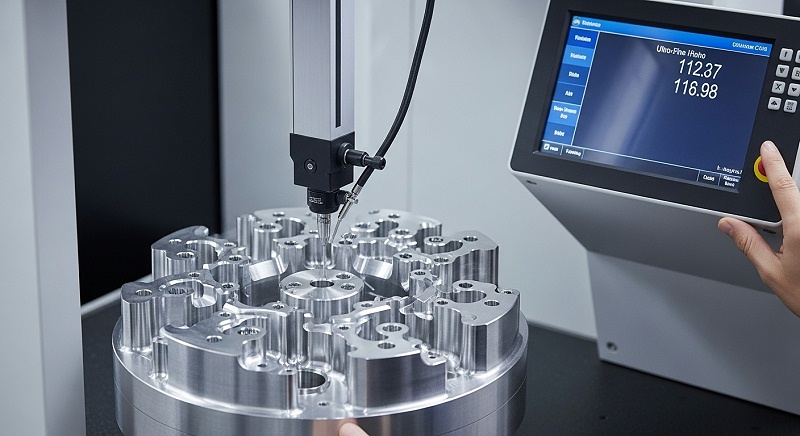

首件全尺寸全检。 每个批量在正式投产前必须加工一件首件，送至检测中心进行全尺寸测量。检测设备使用ZEISS CONTURA三坐标测量机（精度0.0015mm），对所有标注公差的尺寸进行逐项扫描。

重点关注孔系之间的位置度，以及悬臂配合面的同轴度。首件合格后，将检测报告与CAM程序、刀具清单、加工参数表四者绑定存档，作为本批次的基准。如果首件不合格，必须退回技术部门分析原因并调整工艺，不得批量修改测量数据。

过程SPC监控。 在批量加工过程中，每加工50件抽检一件关键尺寸。设定控制图（X-bar-R图），监控孔径和位置度的长期波动趋势。如果发现某个尺寸连续5件趋向于公差上限或下限，说明可能有刀具磨损或工艺系统热变形，即使尺寸仍在合格范围内，也应当安排检查刀具磨损量或让机床休息30分钟热平衡。

伟迈特cnc加工建立了一套12步品质控制流程，一步对应一个检测节点，从来料铝材的硬度、化学成分复核，到最终成品的全检，全程可追溯。

表面处理前的基础质量验收。 在将产品送去阳极氧化或喷砂之前，需要完成一次基础质量验收。重点关注毛刺是否去除干净（特别是孔口边缘和薄壁交点处），所有M3-M6的螺纹孔是否顺利通过止通规检测。

如果图纸要求密封面进行阳极氧化使用，必须在氧化前确认表面无油污和氧化斑点。基础验收合格后，按照客户要求选择表面处理工艺——阳极氧化（可提供黑色、银白、金色等）形成致密氧化膜提升耐腐蚀性，或喷砂形成哑光表面增加摩擦力。

对于不需要颜色只要求耐腐蚀的场合，可选本色阳极氧化，成本更低且尺寸变化最小（膜厚5-10μm）。

这些管控节点看似繁琐，但正是通过每一步的扎实执行，才能保证大批量生产中每一件光学平台连接件都达到图纸要求的精度。激光设备的光学系统对振动和热变形极其敏感，连接件哪怕有0.02mm的偏差，都可能导致光路偏移，影响整机性能。

[

表面处理与最终交付的品质验证

铝合金光学平台连接件的表面处理不仅仅是为了外观，更关系到产品的使用性能和使用寿命，包括耐腐蚀性、耐磨性以及对光学系统洁净度的控制。选择合适的表面处理工艺，并管控其质量，是最终交付前的关键环节。

阳极氧化工艺的选择与管控。 6061铝合金经过阳极氧化后，表面会形成一层均匀的氧化膜（厚度通常在5-25μm），这层膜的硬度可达300-500HV，能显著提升零件的抗划伤和耐腐蚀能力。

对于光学平台连接件，推荐使用硫酸阳极化（Type II），因为其成本可控、膜厚均匀，且后续可染色。但需要严格管控的是膜厚对尺寸的影响：每1μm膜厚会使孔的内径缩小约1μm。

因此，在精加工阶段需要预留阳极氧化的尺寸余量，通常对于公差为H7的定位孔，精铰尺寸放在公差下限的75%处，给氧化膜留出空间。色差管控同样重要，对于有外观一致性的要求，不同批次的阳极氧化色差ΔE应控制在1.5以内。

伟迈特cnc加工在表面处理环节拥有一站式管控能力，可以保证整个生产链条的品质一致性。

喷砂与喷涂的特殊考虑。 如果图纸要求连接件表面为哑光效果，喷砂是常用的工艺。喷砂参数（砂粒目数、气压、喷射距离）直接决定最终表面粗糙度。通常使用120目白刚玉砂、0.4-0.6MPa气压、150mm的喷射距离，可以获得Ra 0.8-1.6μm的均匀表面。

喷砂后必须彻底清洁零件，防止砂粒残留在盲孔或螺纹孔内。喷涂多用于有特殊耐候性或绝缘性要求的场景，例如需要在户外使用的激光设备。喷涂前需要进行磷化处理以增加附着力，喷涂膜厚控制在60-100μm之间，并进行附着力测试（百格测试法）。

最终交付前的尺寸复测与性能验证。 表面处理完成后，需要对连接件进行最终的尺寸复测和性能验证。尺寸复测的点位与首件全检一致，重点关注孔系位置度和配合面的平面度。

需要注意的是，阳极氧化和喷砂工艺可能引起薄壁零件的微量变形，如果复测发现尺寸超差，需要进行矫形处理或报废该件。性能验证包括对密封面的气密性测试（如有要求）、螺纹孔的通止规检查以及外观目视检查（无划伤、磕碰、氧化膜脱落）。

所有检测记录随货提交，实现全程可追溯。

常见问题与实用建议

问：为什么光学平台连接件推荐使用6061而不是7075铝合金？

答：6061-T6的屈服强度约275MPa，7075-T6约505MPa。但光学连接件多为形状复杂的薄壁结构，对可加工性和焊接后性能保持要求高。

6061的切削性能优于7075（7075含锌，刀具磨损更快），且价格低30-40%。对于单纯受力不大的光学安装结构，6061已经足够。伟迈特cnc加工数据显示，6061铝合金加工占其总产能的55%，相关工艺数据积累相当成熟。

问：薄壁结构的连接件如何防止加工后变形？

答：核心在于控制内应力和切削热。推荐的做法是：粗加工后松开夹具释放内应力，再重新夹紧精加工。精加工时采用高速切削（≥15000rpm）和微量润滑减少热输入。

对于壁厚小于2mm的区域，可以考虑在精加工前增加一道半精加工（留0.3-0.5mm余量后自然时效2小时）。此外，选用锋利的刀具和合适的切削角度也能显著降低切削力。

问：表面处理对尺寸精度的影响有多大？

答：阳极氧化膜厚约5-25μm，会对孔和小尺寸特征产生影响。通常需要在前道工序留出氧化余量（孔径预留单侧5-10μm）。喷砂主要改变表面粗糙度和外观，对整体尺寸影响较小（微米级）。

喷涂影响较大，膜厚可达60-100μm，需要预留更多余量并在图纸上明确标注。一种有效的做法是在设计初期就确定表面处理方式，机加工工程师据此调整配合间隙。
