如何选择轻量化6061铝合金光学连接器CNC加工厂家？

很多人觉得CNC加工做到±0.01mm公差就是精密制造，但实际上，公差等级不是一个简单的数字，而是一整套从设计、材料、设备到检测的系统工程。特别是对于轻量化6061铝合金光学连接器这类零件，既要满足精度要求，又要实现批量交付，考验的是工厂的综合管控能力。今天，我们作为一家专注精密加工的CNC厂家，从技术角度拆解一下，这类零件从图纸到成品，精度和交期到底是怎么保障的。

公差等级不是喊出来的，是设计出来的

很多采购在询价时会直接说：“我要公差±0.01mm。”但这句话本身是不完整的。因为公差等级与零件尺寸直接相关。国际标准ISO 286定义了一套IT公差等级体系（IT1到IT18），同样是IT6级，一个50mm的轴和一个150mm的轴，它的公差数值是不一样的。比如，直径50mm的IT6级公差是±0.008mm，而150mm的IT6级公差则是±0.012mm。如果给一张小尺寸图纸却硬套大尺寸的公差要求，加工成本会成倍增加。

所以，专业的CNC加工厂家首先会做一件事——DFM分析。我们工程师拿到图纸后，会从功能实现角度重新审视公差要求。有些设计人员为了“保险”，会把所有尺寸都标上严苛公差，但实际只有配合面和光学对光面才需要。我们在前期设计审核阶段，就会建议优化结构，将不必要的严苛公差放宽到IT8或IT9级，这样既能降低成本，又不会影响零件性能。这个步骤很关键，能直接帮客户省下15%到30%的加工费用。

影响精度的五个关键变量

真正决定一个零件能否稳定达到IT6级（±0.01mm）公差的，是五个核心变量，任何一个出问题，精度都会掉链子。

变量一是机床精度。

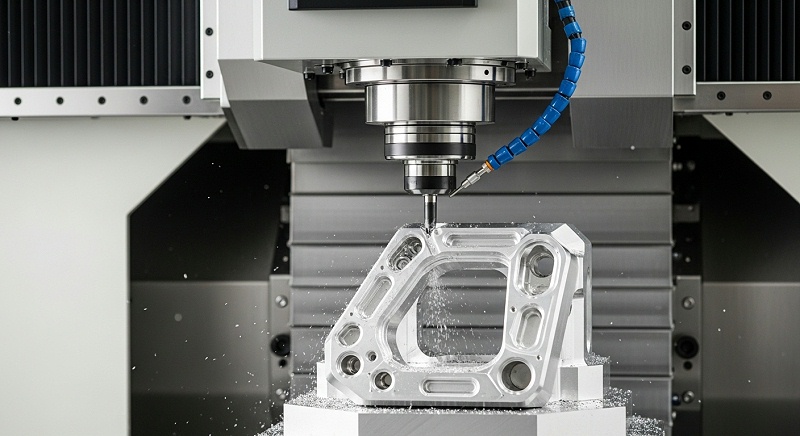

我们使用的180多台FANUC设备中，包含了DMG MORI、Mazak、Makino五轴加工中心。这些设备的主轴跳动控制在2μm以内，定位精度达到±0.003mm，重复定位精度±0.0015mm。但这只是理论值。实际加工中，刀具磨损会让精度漂移，所以需要定期用激光对刀仪校准。对于光学连接器这类零件，五轴联动的优势很明显，可以一次装夹完成多个面加工，避免二次装夹带来的累计误差。在一次为精密连接器加工项目中，我们采用五轴设备一次装夹完成端面和侧面的孔系加工，定位精度稳定在0.008mm以内，不仅减少了装夹时间，还避免了装夹误差带来的报废风险。

变量二是夹具精度。

很多零件在机床上测尺寸是合格的，拆下来就超差了。问题往往出在夹具上。我们针对薄壁件（比如壁厚0.5mm的光学连接器外壳）会专门设计专用夹具。普通三爪卡盘夹紧力不均匀，容易让薄壁件变形。我们用特殊定制的软爪或真空吸盘，配合有限元分析优化夹紧点位置，把夹紧变形量控制在0.003mm以内。对于孔系加工，位置精度要求±0.01mm，我们会使用高精度定位销和分度夹具，确保每个孔的位置都准确无误。在加工一批壁厚仅0.5mm的铝合金光学连接器外壳时，我们通过有限元分析设计了真空吸盘夹具，将夹紧力分散，最终夹紧变形量控制在了0.002mm以内，保证了零件壁厚均匀性。

变量三是切削参数。

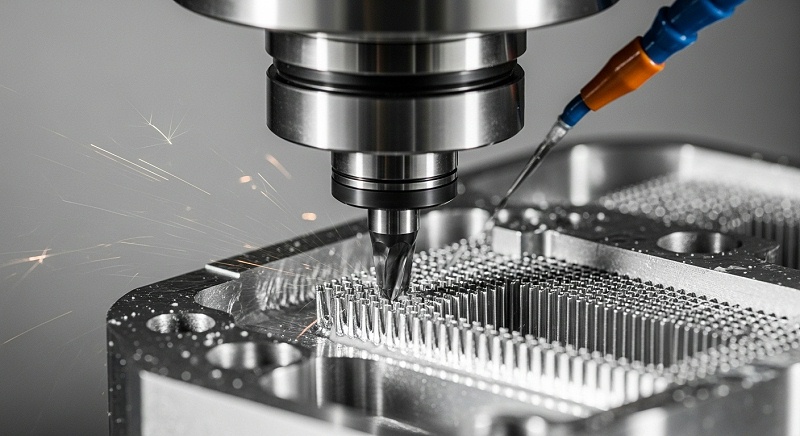

这不是拍脑袋定的，而是经过“试切验证”固化下来的工艺标准。我们有一个15年的工艺数据库，积累了超过15600款零件的加工经验。对于6061-T6铝合金，我们有成熟的参数组合：精加工采用高速切削（转速≥15000rpm），进给量控制在0.05-0.1mm/齿，切深0.2-0.5mm。这样能有效控制表面粗糙度在Ra≤1.6μm，同时减少切削热引起的零件变形。比如在加工光学连接器的密封面时，我们采用转速18000rpm、进给量0.08mm/齿、切深0.3mm的工艺参数，表面粗糙度实测为Ra0.8μm，平面度控制在0.015mm以内。

[

变量四是环境温度。

这个很容易被忽视，但它对高精度零件影响巨大。6061铝合金的热膨胀系数是23.6×10⁻⁶/°C。什么意思呢？一个长度为100mm的铝合金零件，温度每升高1°C，它会膨胀0.00236mm。如果车间温度从早上到中午变化了5°C，零件尺寸就会飘移接近0.012mm，这已经超过了IT6级公差的允许范围。所以，我们在加工IT5级（±0.005mm）精度零件时，必须开启恒温车间，温度控制在20°C±1°C，并且加工前让零件在车间内静置24小时，完成温度均化。之前有一个客户要求光学连接器关键尺寸公差为±0.005mm，我们启用了恒温车间，并在加工前对每批材料进行24小时温度均化处理，最终交付的零件尺寸稳定性达到要求，没有出现热变形导致的超差。

变量五是检测能力。

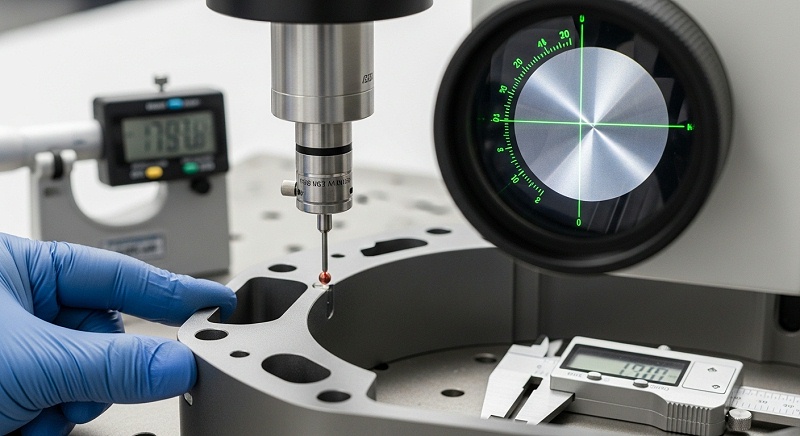

检测精度必须是被测公差的1/3以上。也就是说，要验证一个±0.01mm的尺寸，检测设备的精度至少要在0.003mm以内。我们配置了3台三坐标CMM（蔡司和海克斯康），精度达到0.0015mm，还有5台影像测量仪。对于光学连接器，我们会进行CMM全检，确保每个零件的同轴度、孔径公差和位置度都合格。如果检测设备精度不够，会系统性低估实际误差，导致不合格品流出。在一次批量生产中，我们使用影像测量仪对连接器的内孔位置进行100%检测，发现一只零件孔径超差0.005mm，及时隔离并调整刀具补偿，避免了后续不合格品的产生。

不同精度等级的典型实现条件

了解了变量后，就能理解为什么不同精度等级对应不同的设备和成本了。下面这个表格可以直观说明问题：

从表格可以看出，要做到±0.01mm的稳定量产，普通设备是无法胜任的，需要精密加工中心、专用夹具和合适的检测手段三位一体配合。例如，在批量加工IT7级精度的散热器支架时，我们用三轴加工中心配合普通夹具，加工后检测合格率稳定在98%以上，成本控制在单件0.5元左右；而针对IT5级精度的半导体零件，则必须启动恒温车间和五轴设备，加工成本翻倍，但报废率降至0.1%以内。

伟迈特光学连接器加工的实际精度边界

我们伟迈特在日常量产中，主力精度等级就是IT6级，公差控制在±0.01mm，CPK≥1.33。这个水平覆盖了大多数铝外壳CNC加工需求，包括光学连接器、精密结构件等。为了达到这个水平，我们做的标准配置是：180+台FANUC设备（含五轴联动）、按照DFM优化后的程序、专用夹具、以及每批次抽检+关键尺寸CMM全检。我们定期对设备进行维护校准，每季度更换刀具和夹具耗材，确保长期稳定的加工能力。

[

当客户有更高要求时，比如需要IT4-IT5级（±0.003-0.008mm），我们也能做，但需要满足三个条件：恒温车间（20°C±1°C）、五轴设备（精度±0.005mm）、以及CMM全检。三者缺一不可。举个数据，之前为一家车载光学客户加工的镜筒，是同轴度≤0.01mm，细牙螺纹达到4H级，最终交付时CPK做到了1.45，并且在36个月内实现了0退货。这背后就是一套完整的硬条件支撑。在另一批光电设备连接器项目中，我们使用五轴设备结合恒温车间，将关键尺寸公差稳定在±0.005mm以内，CMM全检合格率达到99.9%，客户反馈产品性能稳定，装配零缺陷。

从材料到成品的全流程管控

对于轻量化6061铝合金光学连接器，材料选择是第一步。6061-T6铝合金的比重只有2.7g/cm³，比钢材轻了三分之二，强度却能达到310MPa以上，非常适合需要减重的光学设备。我们在加工前，会对棒材或板材进行光谱检测，确保成分达标。然后才进行材料切割，并预留0.5-1mm精加工余量。例如，对于强度要求较高的连接器外壳，我们会选用T6状态的材料，并通过热处理验证其屈服强度，确保在加工和使用中不会变形。

接下来是工装准备。针对光学连接器常见的薄壁结构（壁厚可薄至0.5mm），我们设计专用夹具。夹具的定位基准和夹紧力都经过计算，确保在15000rpm的高速切削下，零件不会有微小的振动或位移。编程时，CAM工程师会生成G代码，并采用“摆线铣削”等高效率刀具路径，减少刀具负载波动。在编程过程中，我们还会模拟刀具轨迹，优化走刀路径，避免产生过切或欠切，同时通过分层切削策略减少切削力对薄壁件的影响。

[

加工实施分为粗加工和精加工两步。粗加工快速去除大部分余量，然后精加工精确控制尺寸。关键工序，比如孔系加工，位置精度控制在±0.01mm，孔径公差±0.005mm；密封面加工，表面粗糙度控制在Ra≤1.6μm，平面度≤0.02mm。例如，在连接器的密封面加工中，我们采用精加工前先进行中粗加工预留0.3mm余量，再用高速精加工完成，表面粗糙度实测达到Ra0.8μm，满足密封性能要求。孔系加工时，我们使用啄式钻削循环，配合钻头预钻孔和铰孔工序，确保孔径和位置的稳定性。

最后一道关卡是表面处理。光学连接器对防腐蚀和外观要求高，我们提供10多种工艺。最常见的是阳极氧化，能在铝合金表面形成一层致密的氧化膜（膜厚5-100μm），提高硬度和耐腐蚀性，色差控制在ΔE≤1.5。还可以选择喷砂（获得哑光质感）、喷涂（增强耐磨性）或拉丝抛光（提升金属光泽）。为了确保表面处理质量，我们在每批表面处理后进行外观检查和膜厚测试，使用分光测色仪确认色差在ΔE≤1.5，避免色差问题导致的客户投诉。

如果您手头有轻量化6061铝合金光学连接器需要打样或量产，我们有能力在3-5天内完成打样（加急可以24-48小时）。年产能720万件，准时交付率超过97%。我们还提供的DFM优化服务，帮助您把设计变成更省钱、更好做的零件。欢迎随时联系我们获取样品测试，看看我们的精度能不能满足你的要求。
