长焦镜头作为精密光学设备，其性能表现高度依赖于内部组件的制造精度。其中，镜筒基座不仅是支撑和固定镜片组的核心结构件，其自身的尺寸、形位公差及稳定性更是直接决定了镜头的成像质量。本文将深入探讨影响长焦镜筒基座加工精度与一致性的关键因素，并提供一套系统性的优化策略和最佳实践。

引言：长焦镜筒基座CNC加工精度与一致性的挑战

光学级零件对精度的要求达到了微米级别，远超普通机械零件。任何微小的偏差都可能导致光学系统无法正确对焦、产生像差或结构不稳定。对于结构复杂、壁薄且要求高的长焦镜筒基座而言，CNC加工过程中的每一步都充满了挑战。

确保其加工精度与批次间的一致性，是决定长焦镜头最终性能的关键。这不仅考验着加工设备的能力，更考验着制造商的工艺规划、质量管理和技术经验。像伟迈特cnc加工这样的专业精密零件加工商，正是通过对全流程的精细管控，来应对这些严苛的挑战。

长焦镜筒基座加工精度为何重要？

影响光学性能的关键因素是什么？

长焦镜筒基座的精度并非孤立的机械指标，它直接与镜头的光学性能挂钩。

• 焦距稳定性与像差控制：基座上安装镜片组的孔位、台阶等特征的精度，直接影响镜片间的相对位置和光轴同心度。任何偏差都可能导致焦距漂移或球差、慧差等光学像差的产生，严重降低成像锐度。
• 装配精度与整体结构稳定性：基座作为连接镜头各部分（如对焦环、变焦环、卡口等）的骨架，其精度保证了整个镜头模组的顺畅装配和稳定运行。精确的配合公差可以避免组件间的应力集中或松动，确保镜头在各种环境下的可靠性。

影响精度的关键因素是什么？

实现高精度和一致性，必须从源头识别并控制所有潜在的影响因素。

材料选择对长焦镜筒基座加工影响

材料是产品性能的基础。选择不当的材料，即使拥有最顶级的设备和工艺也无济于事。

• 材料特性：
• 硬度：影响切削力和刀具磨损，过高或不均都会增加加工难度。
• 热膨胀系数：在加工和使用过程中，温度变化会导致材料尺寸变化。选择低热膨胀系数的材料（如某些牌号的铝合金或殷钢）对保持稳定性至关重要。
• 加工性：指材料在切削过程中的表现，良好的加工性意味着更容易获得优良的表面光洁度和尺寸精度。
• 常用材料及其精密加工考量：
• 铝合金（如7075、6061）：因其轻质、高强度和良好的加工性而被广泛使用。加工时需注意其热膨胀系数较高，必须有效控制切削热。
• 不锈钢（如SUS304、SUS316）：强度和耐腐蚀性好，但切削时易产生加工硬化和粘刀现象，对刀具和切削液要求更高。
• 钛合金：具有优异的比强度和耐温性，但导热性差，切削热不易散发，对加工工艺是极大的挑战。

设备性能与长焦镜筒CNC加工精度

高精度设备是精密加工的先决条件。

• CNC机床的选择与维护：五轴联动CNC加工中心是加工复杂镜筒基座的理想选择，它能减少工件的装夹次数，从而避免重复定位误差。根据美国机械工程师学会 (ASME) 的B5.54标准，机床的定位精度和重复定位精度是评估其能力的关键指标。定期的激光干涉仪校准和球杆仪检测是维持设备精度的必要维护手段。
• 主轴精度、进给系统与运动控制：高精度电主轴的回转精度和动平衡性能直接影响表面加工质量。同时，采用高分辨率光栅尺和精密滚珠丝杠的全闭环控制进给系统，能够实现微米级的运动控制，是保证尺寸公差的基础。

刀具与夹具对加工一致性的作用

“工欲善其事，必先利其器”。刀具和夹具在精密加工中扮演着至关重要的角色。

• 刀具材料、几何形状与涂层优化：针对不同材料选择合适的刀具材料（如硬质合金、PCD），并优化其前角、后角和刃口半径等几何参数，可以有效降低切削力、抑制振动。高性能的涂层（如TiAlN、DLC）则能显著提高刀具的耐磨性和使用寿命，保证长时间加工的稳定性。
• 精密夹具设计与装夹方案：镜筒基座通常结构复杂且壁薄，易在夹紧力作用下变形。在我们的实践中，伟迈特cnc加工通常会设计专用的低应力液压或气动夹具，通过多点、均匀的夹紧方式，最大限度地减少工件变形，确保每一件产品在加工过程中的姿态完全一致。

如何优化长焦镜筒CNC加工工艺？

有了好的材料、设备和工具，还需要科学的加工工艺来串联。

长焦镜筒基座CNC加工工艺流程解析

一个典型的工艺流程如下：

1. 毛坯准备与检测：确保来料尺寸和材料性能符合要求。
2. 粗加工：快速去除大部分余量，同时通过对称加工等方式初步释放内应力。
3. 半精加工：为精加工准备均匀的加工余量，进一步提高形位精度。
4. 应力消除处理：通过热处理（如退火或时效处理）来消除粗加工和半精加工产生的内应力。
5. 精加工：在严格控制温度和振动的环境下，以较小的切削参数完成最终的尺寸和表面加工。
6. 表面处理：根据要求进行阳极氧化、喷砂等处理，以提高耐磨性、耐腐蚀性或实现光学消光效果。
7. 终检：使用三坐标测量机等高精度设备进行全尺寸检测。

切削参数与精密长焦镜筒加工

切削参数的选择是一个在效率、精度和刀具寿命之间权衡的过程。

• 冷却润滑策略与振动抑制：充足且稳定的冷却液能有效带走切削热，防止工件热变形。高压中心出水是一种非常有效的冷却方式。同时，通过优化刀具悬伸长度、使用动平衡刀柄等方式可以有效抑制高频振动，避免在加工表面产生“振纹”。

热处理和表面处理提升一致性

• 消除内应力与稳定材料性能：在粗加工后安排时效处理工序，是确保最终精度的关键步骤。这一过程能释放材料内部因铸造和切削积累的应力，防止零件在后续精加工或使用过程中发生尺寸蠕变。
• 表面光洁度与镀层对精度的影响：阳极氧化等表面处理会形成一层厚度可控的膜层。在工艺规划时，必须预留出这层膜的厚度，以保证最终成品尺寸在公差范围内。

质量控制与检测最佳实践

质量是制造出来的，不是检验出来的。但没有先进的检测手段，就无法验证和改进制造过程。

精密长焦镜筒CNC加工公差要求设定

• 几何公差与尺寸公差的细致规划：图纸上必须清晰定义所有关键特征的公差，包括长度、直径等尺寸公差，以及同轴度、垂直度、平面度等形位公差。
• 形位公差与表面粗糙度要求：对于镜片安装面，通常要求极高的平面度和极低的表面粗糙度（如Ra 0.4μm或更低），以确保光路的精确性。

在线检测与离线检测方法

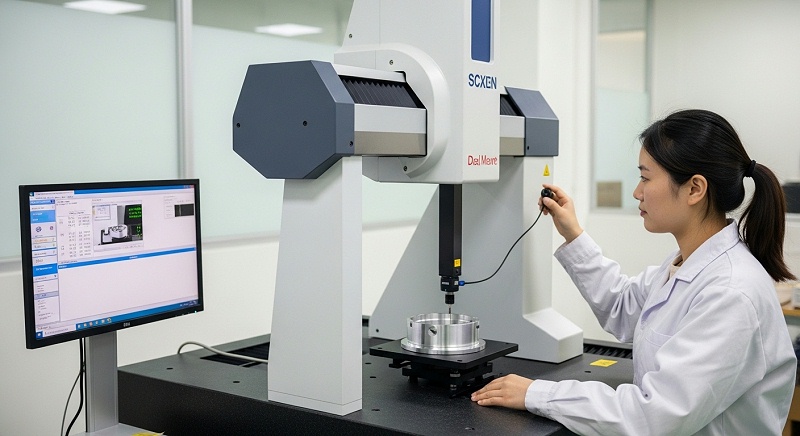

• 坐标测量机 (CMM) 的应用：CMM是检测镜筒基座这类复杂零件尺寸和形位公差的黄金标准。通过高精度的探针系统，它可以完成对孔径、孔距、同轴度等关键参数的精确测量。
• 光学检测与无损检测技术：对于表面粗糙度，可以使用光学轮廓仪进行非接触式测量。此外，X射线探伤等无损检测技术可用于检查材料内部是否存在微小缺陷。

数据分析确保长焦镜筒基座加工一致性

• SPC（统计过程控制）的应用：通过对关键尺寸进行连续抽样检测，并绘制控制图，可以实时监控生产过程的稳定性。当数据点出现异常趋势时，可以及时介入调整，防止批量不合格品的产生。
• 缺陷分析与持续改进循环：对检测出的不合格品进行根本原因分析（RCA），并采取纠正和预防措施（CAPA），形成一个持续改进的闭环，这是现代质量管理的核心。

供应商选择与合作

选择一个可靠的加工供应商，是项目成功的一半。

长焦镜筒基座CNC加工厂家选择标准

• 技术实力、设备能力与经验评估：考察供应商是否拥有五轴等高精度加工设备，是否有加工类似光学零件的成功经验。像伟迈特cnc加工这样专注于精密零件加工的厂家，其长期积累的工艺数据库和技术团队是宝贵的财富。
• 质量认证与客户案例考察：查看供应商是否通过了ISO9001等质量管理体系认证。要求其提供相关的客户案例或样品，是评估其真实能力的有效方式。

质量管理体系对精度的影响

• ISO9001等体系认证的重要性：根据国际标准化组织 (ISO) 的官方说明，ISO9001认证证明了一个组织有能力持续提供满足顾客和适用法规要求的产品。这不仅仅是一张证书，更代表了其流程的规范性和管理的系统性。
• 完善的质量追溯与管理流程：一个优秀的供应商应具备完整的可追溯性系统，从原材料入库到成品出货，每一个环节都有记录。这在出现问题时，能够快速定位原因并进行追溯。

结论：实现卓越加工的关键

确保长焦镜筒基座CNC加工的精度与一致性，是一项复杂的系统工程。它并非依赖于单一的技术突破，而是技术、管理与合作协同作用的结果。从材料科学的深入理解，到加工工艺的持续优化，再到质量控制的严格执行，以及与专业供应商的紧密合作，每一个环节都不可或缺。

对于面临高精度加工挑战的企业而言，真正的成功来自于对细节的极致追求和永不停止的精益求精。通过系统性的方法论和对质量的坚定承诺，完全可以攻克光学级零件的加工难题，从而在激烈的市场竞争中脱颖而出。

常见问题解答 (FAQ)

• **CNC加工长焦镜筒基座的主要难点是什么？**

主要难点在于控制薄壁结构在加工过程中的变形，保证极高的形位公差（如同轴度、垂直度），以及在多批次生产中维持尺寸的高度一致性。

• **如何选择合适的材料以确保加工精度？**

应优先选择热膨胀系数低、尺寸稳定性好、加工性能优良的材料。常用的有7075铝合金（经过稳定化处理）或特定牌号的不锈钢。在选择时，需综合考虑其力学性能、重量和成本。

• **在CNC加工过程中，如何避免热变形对精度的影响？**

可以通过使用锋利的刀具、优化切削参数以减少切削热、采用高压大流量的冷却液充分冷却，以及在工艺流程中安排对称加工和分阶段去余量等方法，来有效控制和释放热应力，从而避免热变形。

• **长焦镜筒基座的典型公差要求有哪些？**

典型的公差要求包括：镜片安装孔的直径公差达到微米级（如±0.005mm），各安装基准面之间的同轴度和垂直度在0.01mm以内，表面粗糙度要求达到Ra 0.4μm或更高。

• **如何评估CNC加工厂家的能力和质量？**

评估时应关注其设备清单（是否拥有五轴等高精度机床）、质量认证（如ISO9001）、检测设备（如三坐标测量机），并要求查看其过往加工的类似精密零件案例。实地考察其工厂管理和工艺流程也是非常重要的一步。
