为光学瞄准镜零件选择最佳CNC加工方案，核心在于三大要素的平衡：选择正确的材料（如航空级铝合金或钛合金）、采用合适的精密加工技术（如五轴联动CNC），以及筛选具备丰富行业经验的供应商。这三者共同决定了零件的最终精度、耐用性和成本效益，直接影响光学系统的成像质量与稳定性。

光学瞄准镜作为一种精密仪器，其内部镜片、棱镜和调节机构都必须被精确地固定在预定位置。任何微小的偏差都可能导致视差、成像模糊或归零不稳定。因此，为其制造结构件的CNC加工过程，绝非简单的金属切削，而是一门融合了材料学、精密工程和质量控制的综合艺术。本文将深入探讨如何为您的光学瞄准镜项目，从材料、技术到合作伙伴，做出明智的决策。

光学瞄准镜CNC加工特点是什么？

光学瞄准镜的零件加工，尤其是镜身、调节旋钮和内部支撑结构，对CNC加工提出了远超常规零件的严苛要求。理解这些独特性质是选择正确方案的第一步。

CNC加工光学零件的独特需求

• 尺寸精度与形位公差：光学零件的装配基准面、同轴度、垂直度等形位公差要求极高，通常在±0.01mm甚至更高。这确保了光路系统的稳定性和调节机构的精确性。
• 表面光洁度与光学性能：零件内壁的表面光洁度（通常要求Ra 0.8μm或更低）直接影响杂散光的抑制，进而影响成像对比度。任何细微的刀痕或瑕疵都可能成为干扰光源。
• 材料选择与加工难度：为兼顾轻量化与刚性，常选用7075铝合金或钛合金等难加工材料，这对刀具、切削参数和冷却方案提出了更高挑战。

为什么选择CNC加工光学零件？

• 高精度与重复性：CNC（计算机数控）机床能够严格执行预设程序，实现微米级的加工精度，并保证批量生产中每个零件的高度一致性。
• 复杂几何形状实现：现代光学瞄准镜的外形设计与内部结构日益复杂，包含大量曲面和薄壁特征。五轴CNC等先进设备能够一次装夹完成复杂形状的加工，避免了多次定位带来的累积误差。
• 生产效率与成本控制：虽然初期设备投入高，但CNC加工的高度自动化和稳定性，能够在满足严格质量要求的前提下，有效控制生产节拍和单件成本，尤其适合中到大批量的生产。

如何选择CNC加工光学瞄准镜材料？

材料是零件性能的基石。为光学瞄准镜选择材料，不仅要考虑其物理性能，还必须评估其可加工性及与后续表面处理工艺的兼容性。

常用材料对比分析

在众多金属材料中，铝合金和钛合金因其优异的综合性能而成为主流选择。

材料对光学瞄准镜cnc加工的影响

• 切削性能与刀具选择：钛合金的导热性差、化学活性高，加工时切削热集中在刀尖，易导致刀具磨损。因此，需要使用专用的涂层刀具，并采用高压冷却和优化的切削策略。在伟迈特cnc加工的经验中，处理钛合金零件需要比铝合金零件低得多的切削速度和更频繁的刀具更换。
• 热变形与应力控制：所有金属在加工过程中都会产生内应力。特别是对于薄壁结构的光学瞄准镜镜筒，加工应力释放可能导致零件变形，影响同轴度。有效的解决方案包括对称加工、多次粗精加工分离以及在加工后进行去应力热处理。
• 表面处理工艺兼容性：铝合金非常适合进行阳极氧化处理，可以形成坚硬、耐磨且颜色均匀的表面。钛合金则可以通过喷砂、PVD涂层等方式进行表面强化和装饰。选择材料时必须预先考虑最终的外观和防护要求。

最佳光学瞄准镜CNC加工方案有哪些？

一个最佳的方案，是先进技术、严谨流程和丰富经验的结合体。

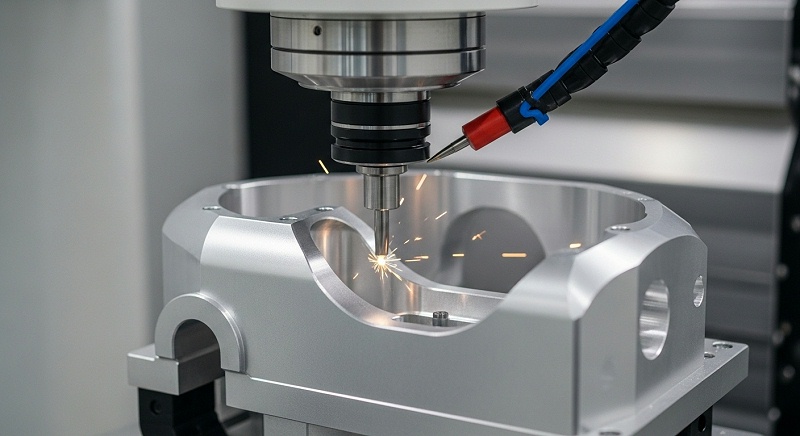

多轴联动CNC加工的优势

传统的三轴CNC机床在加工复杂零件时需要多次翻转工件，这不仅降低了效率，还引入了定位误差。而五轴联动CNC机床则具备显著优势：

• 复杂曲面一次成型：能够加工复杂的倾斜面和自由曲面，完美实现设计师的构想。
• 提高加工效率与精度：减少了装夹次数，从根本上避免了重复定位误差，保证了孔系、基准面之间的相对位置精度。
• 减少装夹误差：可以使用更短的刀具进行加工，刀具刚性更好，切削更稳定，从而获得更高的表面质量。

光学瞄准镜精密加工技术

• 超精密铣削与车削：使用高精度机床和金刚石刀具，可以实现镜面级的表面光洁度（Ra < 0.1μm），有时甚至可以省去后续的抛光工序。
• 慢走丝与电火花加工辅助：对于一些内部的微小结构、异形孔或清角，慢走丝（WEDM）和电火花（EDM）是不可或缺的辅助工艺，它们能够加工任何导电硬质材料，且精度极高。
• 抛光与表面处理工艺：机械抛光、电解抛光和化学抛光是改善表面粗糙度的常用方法。之后，通过硬质阳极氧化、微弧氧化或PVD涂层等工艺，为零件赋予耐磨、抗腐蚀和消光等功能性。
•


光学瞄准镜外壳cnc定制流程

一个专业的CNC加工服务商，如伟迈特cnc加工，通常遵循严谨的流程来确保项目成功：

1. 设计评审与可制造性分析 (DFM)：在加工开始前，工程师会评审客户的3D模型和图纸，提出优化建议，以提高加工效率、降低成本并避免潜在的质量风险。
2. 原型制作与迭代优化：通过快速原型验证设计，测试装配和功能。这是发现并解决问题的关键阶段。
3. 批量生产与质量控制：制定详细的工艺路线（SOP），使用三坐标测量机（CMM）等精密设备对首件和生产过程中的关键尺寸进行严格检测，确保所有产品都符合图纸要求。

评估CNC加工光学零件精度要求

“高精度”是一个相对概念，在光学领域，它有非常具体的衡量标准。

关键质量控制点

• 尺寸测量与公差符合性：使用卡尺、千分尺、高度规和CMM等工具，确保所有线性尺寸、孔径、螺纹等都在图纸规定的公差范围内。
• 形位公差的严格要求：根据国际标准化组织（ISO）的几何产品规范（GPS），形位公差如平行度、垂直度、同轴度和位置度等，对光学对准至关重要，必须使用CMM等高精度设备进行测量。
• 表面粗糙度检测方法：使用表面粗糙度仪（轮廓仪）对关键表面的Ra值进行量化检测，确保其满足抑制杂散光和密封的要求。

为什么需要高精度光学零件？

• 保障成像质量与稳定性：精确的镜筒和支撑件是光学镜片组保持共轴的基础。任何偏差都会导致光轴偏移，产生像差，影响分辨率和成像清晰度。
• 提升产品可靠性与寿命：精密的调节机构（弹道调节旋钮）依赖于零件间的微小间隙和精确啮合。高精度加工确保了调节的顺畅、准确和可重复性，即使在经受冲击和振动后也能保持归零稳定。
•


如何选择可靠的精密加工厂家？

选择一个错误的合作伙伴可能会导致项目延期、成本超支甚至产品失败。因此，供应商评估是整个过程中至关重要的一环。

考察光学瞄准镜精密加工厂家的标准

• 技术实力与设备先进性：工厂是否拥有多台五轴CNC加工中心、高精度车铣复合中心以及三坐标测量仪等关键设备？根据一份来自《Modern Machine Shop》的行业分析，拥有先进设备是实现复杂零件精密加工的前提。
• 质量管理体系与认证：供应商是否通过了ISO 9001等国际质量管理体系认证？这代表了其拥有标准化的生产和质量控制流程。
• 项目经验与案例分析：他们是否曾为光学、医疗或航空航天等高要求行业提供过服务？要求查看相关的加工案例，这能最直观地反映他们的实际能力。像伟迈特cnc加工这样专注于精密零件加工的厂家，通常乐于分享其在相关领域的成功经验。

合作前的注意事项

• 沟通需求与技术细节：与供应商的工程师进行深入的技术交流，确保他们完全理解你的设计意图和所有关键尺寸、公差要求。
• 合同条款与保密协议：在正式合作前，签订详细的合同，明确交付周期、质量标准、付款方式和保密条款（NDA），以保护您的知识产权。
•


结论：优化光学瞄准镜CNC加工方案

为光学瞄准镜零件选择最佳的CNC加工方案是一个系统工程。它始于对材料特性的深刻理解，依赖于对多轴加工等先进技术的合理应用，并最终落脚于选择一个技术过硬、经验丰富且沟通顺畅的合作伙伴。通过综合考量精度、成本和可靠性，并遵循从设计审查到严格品控的完整流程，您才能确保最终获得的光学瞄准镜零件能够完美承载其精密的光学使命，在严苛的环境中提供清晰、稳定的视野。

常见问题解答 (FAQ)

光学瞄准镜CNC加工的典型周期？

加工周期取决于多种因素，包括零件的复杂性、材料、订购数量和表面处理要求。一个复杂零件的单个原型可能需要1-2周完成。而中等批量的生产（如数百件）通常需要4-6周，具体时间需与加工厂家根据实际图纸进行确认。

如何确保光学瞄准镜零件的表面处理质量？

确保表面处理质量的关键在于与加工商和表面处理供应商进行清晰的沟通。需要在图纸上明确标注处理类型（如硬质阳极氧化Type III）、颜色标准（如色板号）、膜厚要求以及需要保护或导通的区域。专业的加工厂家会在处理前后进行检验，确保符合标准。

定制光学瞄准镜外壳的最小起订量是多少？

大多数专业的精密CNC加工厂家，包括伟迈特cnc加工，都非常灵活，没有严格的最小起订量（MOQ）限制。他们既可以支持从1件起的原型制作，也能够承接数千件的批量生产订单，以满足客户在不同产品生命周期阶段的需求。
