优化机器人零件外壳设计以降低CNC加工成本的核心策略在于：从源头简化设计、选择成本效益高的材料、设定合理的公差与表面光洁度，并与经验丰富的CNC加工厂家进行早期合作。具体方法包括减少不必要的复杂曲面、统一壁厚、使用标准化的圆角半径，以及避免过紧的公差要求，这些都能显著缩短加工时间、减少刀具损耗，从而直接降低制造成本。

机器人技术飞速发展，其核心部件的性能与成本直接影响产品的市场竞争力。外壳作为保护内部精密元件的关键结构，其CNC加工成本往往是项目预算中的重要部分。许多设计团队在追求功能和美学的同时，忽略了设计对可制造性的影响，导致成本居高不下。本文将深入探讨如何从设计的每一个环节入手，系统性地优化机器人外壳，实现功能、美学与成本的最佳平衡。作为精密零件CNC加工领域的源头厂家，伟迈特cnc加工将结合多年的实践经验，为您提供切实可行的成本控制方案。

机器人零件外壳CNC加工成本因素

在寻求优化方案之前，首先必须清晰地理解成本从何而来。一个看似简单的外壳，其背后的CNC加工费用可能涉及多个方面，准确识别这些成本驱动因素是优化的第一步。

理解CNC加工费用组成是什么？

CNC加工的报价并非单一维度，而是由多个关键因素构成的综合评估。

• 材料成本与选择

材料费用是总成本的基础。不同材料（如铝合金、不锈钢、工程塑料）的采购价格差异巨大。此外，材料的切削性能也直接影响加工效率，例如，加工高硬度合金所需的时间和刀具损耗远超于加工铝合金或ABS塑料。

• 加工时间与复杂性对成本的影响

这是成本构成中最核心的部分。机床的运行时间按小时计费，设计越复杂，所需的编程、装夹、切削时间就越长。复杂的3D曲面、深腔、薄壁等特征都需要更长的加工路径和更慢的切削速度，直接推高了时间成本。

• 刀具、夹具及辅助材料费用

加工特定特征可能需要非标刀具或复杂的专用夹具，这些都会增加一次性成本。同时，切削液、润滑油等辅助材料的消耗也计入总费用中。

• 表面处理与公差要求带来的额外成本

客户对表面粗糙度（Ra值）和尺寸公差的要求越高，加工过程就越苛刻。为了达到极高的精度，可能需要多次精加工、更精密的测量设备和更长的检测时间。阳极氧化、喷砂、电镀等后处理工序也会作为独立项目增加成本。

如何分析现有设计的成本痛点？

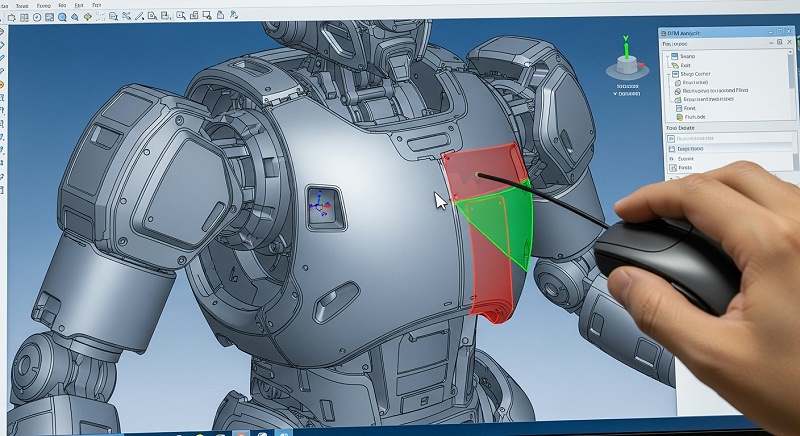

拿到一份设计图纸后，经验丰富的工程师会进行可制造性分析（DFM），快速定位成本高昂的区域。

• 成本分解与特征识别

首先，将整个外壳分解为独立的几何特征，如平面、孔、凹槽、圆角、曲面等。然后，评估每个特征的加工难度。例如，一个深径比超过10:1的深孔，或是一个内部锐角，都会被标记为高成本特征。

• 识别高成本的加工工艺与设计特征

根据我们的经验，以下特征是机器人外壳设计中最常见的成本陷阱：

• 非标准的孔径或螺纹，需要定制刀具。
• 过小的内部圆角半径，迫使使用小直径刀具，降低加工效率且刀具易断裂。
• 大面积的复杂3D曲面，需要长时间的球刀精加工。
• 不必要的严格公差，在非装配区域设定了过高的精度要求。

设计优化策略：降低CNC加工成本

识别了成本来源后，我们就可以有针对性地进行设计优化。这些策略旨在不牺牲核心功能的前提下，让零件变得更容易制造。

材料选择如何影响机器人外壳加工成本？

材料的选择是成本优化的起点。选择合适的材料，可以在满足性能要求的同时，大幅降低采购和加工成本。

• 常用工程塑料与金属材料对比

对于机器人外壳，常用的材料包括铝合金（如6061、7075）、不锈钢以及工程塑料（如ABS、PC、POM）。它们的性能和加工成本差异显著。

• 选择易加工、成本效益高的材料原则

除非设计有特殊要求（如高强度、耐高温），否则应优先选择加工性能好的材料。例如，铝合金6061是机器人外壳最受欢迎的选择之一，因为它在强度、重量和可加工性之间取得了绝佳的平衡。

• 材料性能与成本的平衡策略

设计时应明确每个区域的功能需求。例如，外壳的主体可以使用成本效益高的铝合金，而在需要高耐磨性的局部区域，可以通过镶嵌设计来使用更昂贵的材料，从而避免整个零件都使用高成本材料。

结构简化：优化机器人零件外壳设计

设计的复杂性与加工时间成正比。简化结构是降低成本最直接有效的方法。

• 减少复杂几何特征与内角锐利度

尽可能用简单的平面和直线代替复杂的自由曲面。对于内角，避免设计为90°的锐角，因为标准立铣刀是圆形的，无法加工出完美的锐角。应始终添加一个尽可能大的圆角半径，这允许使用直径更大的刀具，从而提高切削效率和稳定性。根据制造业协会（SME）的建议，内角半径最好大于刀具半径的1.5倍。

• 统一壁厚与标准化圆角半径的优点

保持整个零件的壁厚均匀，可以减少材料在加工过程中的应力变形，提高加工稳定性。同时，在设计中尽量使用统一的圆角半径，例如全部使用R3或R5，这样加工时就无需频繁更换刀具，减少了停机时间。

• 避免深腔、薄壁结构及不必要的 undercut

深腔（深度大于宽度的3-4倍）加工困难，容易产生振动和排屑不畅。薄壁（壁厚小于1mm）在加工中容易变形。Undercut（内凹结构）则需要特殊的T型刀或多轴设备才能加工，成本极高。在设计阶段应尽力避免这些结构。

公差与表面粗糙度：平衡需求与费用

在工程图纸上，每一个公差和表面粗糙度的标注都直接转化为加工成本。

• 公差设置对CNC加工成本的影响是什么？

公差越严格，成本越高。根据 ISO 2768 的规定，公差分为不同等级（如f-精细, m-中等, c-粗糙）。从“中等”提升到“精细”，成本可能增加50%-100%，因为这需要更慢的切削速度、更频繁的测量和可能的额外工序（如磨削）。

• 合理设置公差以降低机器人外壳加工成本

应仔细分析零件的功能，只在关键的配合面、轴孔等位置设置严格公差。对于非功能性的表面，如外壳的装饰面，使用默认的或更宽松的公差等级即可。

• 表面粗糙度要求与成本的权衡

同样，除非有光学或密封要求，否则无需追求镜面般的光洁度。标准的机加工表面（如Ra 1.6-3.2μm）足以满足大多数外壳的需求。要求更高的光洁度（如Ra 0.8μm）将需要额外的精加工或抛光工序，成本会急剧上升。

先进CNC加工技术与成本效益

利用先进的制造技术，有时也能在不牺牲设计复杂性的前提下实现成本效益。

多轴CNC加工如何降低成本？

传统的三轴CNC加工机在处理复杂外壳时，需要多次手动翻转工件和重新装夹，耗时且容易引入误差。

• 减少装夹次数，提高加工效率

五轴联动CNC加工中心可以在一次装夹中，加工到零件的五个面。这极大地减少了辅助时间，保证了各特征之间的位置精度，对于形状复杂的外壳尤其有效。

• 复杂形状一次成型的优势

对于包含许多倾斜面和复杂曲线的机器人外壳，五轴加工可以实现“一次成型”，避免了将零件拆分成多个简单部件再进行组装的传统方法，从而降低了装配成本和累计误差。

考虑增材制造辅助机器人零件外壳设计

增材制造（3D打印）虽然在批量生产上成本较高，但在特定场景下是CNC加工的有力补充。

• 复杂原型与定制化部件的成本效益

在产品开发初期，使用3D打印制作原型进行设计验证和功能测试，成本远低于用CNC加工一个样品。对于内部结构极其复杂（如带有内部冷却通道）的零件，3D打印可能是唯一可行的制造方式。

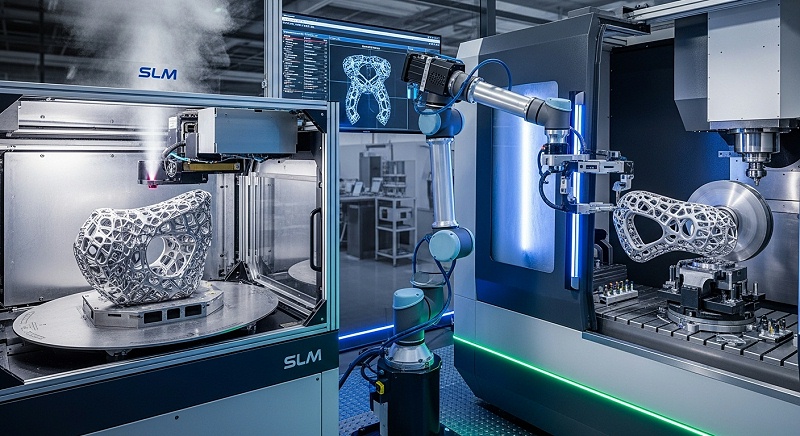

• 增材制造与CNC加工的混合应用

一种高效的策略是，先使用金属3D打印技术制造出零件的毛坯，尤其是那些具有复杂内部结构的毛坯，然后再使用CNC对关键的配合面进行精加工，以保证精度。这种混合制造模式结合了两种技术的优点。

合作与流程优化：降低总成本

优秀的设计不仅是工程师的杰作，更是与制造方紧密合作的产物。

与CNC加工厂家早期沟通为什么重要？

在设计构思阶段就与CNC加工供应商沟通，是避免后期返工和成本超支的最有效方法。

• 获取专业加工建议与可行性分析

像伟迈特cnc加工这样的专业厂家，拥有资深的技术支持团队。我们可以从加工角度审视图纸，提前发现潜在的制造难题，并提出具体的优化建议，例如修改某个圆角半径或调整某个特征的深度。

• 共同优化设计以降低机器人零件外壳cnc加工费用

通过早期沟通，设计团队可以了解供应商的设备能力和工艺偏好。例如，供应商可能拥有特定的高效刀具，如果设计能与之匹配，就能大幅缩短加工周期。这种协同设计能从根本上降低总成本。

DFM（可制造性设计）最佳实践

DFM是一个系统性的方法论，旨在从设计源头确保产品的可制造性、成本效益和质量。

• 设计评审流程与迭代优化

建立一个包含设计工程师、制造工程师和质量工程师的跨职能团队，定期进行设计评审。在评审中，重点关注上文提到的所有成本驱动因素，并进行多轮迭代优化，直到设计方案在功能和可制造性上达到平衡。

• 持续改进与反馈机制

在产品投入生产后，建立一个从生产线到设计端的反馈闭环。收集加工过程中的实际数据，如加工时间、次品率等，分析其与设计特征的关联，这些宝贵的数据将为未来新产品的设计优化提供依据。

结论：实现机器人外壳成本效益

优化机器人零件外壳的CNC加工成本是一项系统工程，它始于设计理念，贯穿于材料选择、结构简化、公差设定以及与供应商的合作全过程。核心思想是：在满足核心功能需求的前提下，让设计无限贴近制造工艺的“舒适区”。通过应用本文提出的策略，您不仅能显著降低单个零件的加工费用，更能提升整个项目的盈利能力和市场竞争力。

未来，随着智能制造和AI辅助设计技术的发展，DFM分析将更加自动化和智能化。设计软件能够实时提示高成本特征，并自动推荐优化方案，这将进一步拉近设计与制造的距离，让成本控制变得前所未有的高效。

常见问题解答 (FAQ)

机器人零件外壳CNC加工中最常见的成本陷阱是什么？

最常见的成本陷阱主要有三个：过度设计、不当的材料选择和过严的公差。过度设计指的是添加了不必要的复杂曲面或装饰性特征，这会急剧增加编程和加工时间。不当的材料选择，例如在非必要情况下使用难加工的昂贵合金。而最普遍的是过严的公差，在非关键配合面上标注了极高的精度要求，导致加工成本成倍增加。

如何平衡设计美学、功能性与CNC加工成本？

平衡三者的关键在于“分级与取舍”。首先，明确哪些是核心功能性特征（如安装孔、配合面），必须保证其精度和强度。其次，对于美学设计，可以采用更经济的方式实现，例如通过改变表面处理（喷砂、阳极氧化）来提升质感，而不是依赖复杂的切削曲面。与加工厂家沟通，了解哪些“看起来很酷”的设计会带来不成比例的成本增加，并寻找替代方案。

小批量与大批量生产的机器人外壳优化侧重点有何不同？

两者的优化侧重点有显著差异。

• 小批量（如几十件）：优化的重点是减少一次性成本和编程设置时间。应尽量使用标准刀具、简化装夹方式，并避免需要专用夹具的设计。此时，五轴联动机床的优势（减少装夹次数）尤为明显。
• 大批量（如数千件）：优化的重点是缩短单个零件的加工循环时间。此时，可以投入成本制作高效的专用夹具以缩短装夹时间，并与供应商合作优化刀路，哪怕每件只节省几十秒，累积起来的效益也极为可观。材料的批量采购成本也成为重要的优化对象。
