人形机器人关节CNC加工厂家怎么选？看5项数据指标

人形机器人关节对精度的要求，远比想象中苛刻。关节壳体内的散热水道哪怕只有几丝偏差，或内壁残留一点毛刺，直接结果就是散热效率下降、密封失效，整机寿命折半。你作为结构工程师，肯定遇到过找了多家CNC加工厂打样，要么精度差一口气，要么气密性过不了，要么交付拖到没脾气的局面。

这篇文章要讲一个重庆研发型企业如何用一套方法论，一次性解决了关节壳体散热CNC加工的所有痛点。这个方法的关键不是单点工艺提升，而是一个完整的“精密加工交付框架”。接下来，我们会把这个框架的每个环节拆开来看，验证它为什么比常规方案更稳定、更高效。

行业普遍问题有哪些表现

先看关节壳体这类零件的加工难点到底在哪。

水槽尺寸一致性差是头号问题。 人形机器人关节工作时，电机和减速器发热量很大，壳体内部设计的螺旋水道或散热槽承担着导热功能。这个水槽的宽度、深度、角度，图纸上标的往往是±0.02mm甚至更严。可常见的结果是，三家CNC加工厂打样回来，用三坐标一测，槽宽公差散了0.05mm，深度差了0.04mm。数据上看，某行业白皮书曾调研过，超过40%的关节壳体首次打样因散热槽尺寸超差而需要返工。一个壳体返工，从重新编程到二次装夹、再检测，周期至少要增加5～7天，成本相当于多做了半个批次。

内壁毛刺的破坏力被严重低估。 很多人觉得毛刺是小事，找个工人拿锉刀刮一刮就行了。但在关节壳体这个场景里，毛刺清理不干净，后果很直接：油封安装时被毛刺割伤，密封失效；润滑油泄漏浸入电机端，绝缘性能下降；机器人运动几万次后毛刺脱落变成颗粒，卡在轴承或减速器里，直接异响或卡顿。更麻烦的是，复杂内腔结构里，手工去毛刺根本够不到深部水道，而且人工操作一致性极差——上午和下午、不同钳工之间，处理效果能差一大截。

尺寸精度、表面质量、气密性这三者经常互相冲突。 标准件或常规结构件，CNC加工只要保尺寸就行。但关节壳体不一样：你要保尺寸（轴承座孔H7公差，形位公差0.02mm），还要保水道内腔无毛刺，同时要通过0.6MPa高压气密测试。很多厂家的加工思路还是按常规件来：先粗加工再精加工，最后人工倒角去毛刺。结果毛刺清不干净，气密性测不过；为了凑气密性，多打一次密封胶，又把水道堵了。一个环节没对齐，整条线都在补漏，成本翻倍，周期拉长。

说白了，这些问题不是单一工艺能解决的。你需要的不是哪个环节做得更猛，而是从图纸到交付，有一个能把精度、洁净度、气密性一次性对齐的方法论框架。目前很多CNC厂家还在按传统“来图加工”模式操作，只对尺寸负责，不对装配效果和系统性能负责。但你作为结构工程师，最终考核你的是关节模组的散热效率、寿命和批量一致性，而不是单个孔的尺寸。

方法论框架如何构建

我们把这个框架叫作“精密加工四环对齐模型”。核心逻辑很简单：工艺评审→高精加工→洁净处理→气密验证，四个环节闭环，并且每个环节的标准由上一环的输出决定，而不是各自为政。

重点环：DFM工艺评审，解决“图纸到加工”的翻译偏差。 很多加工厂接单后直接编程上机，但关节壳体的图纸里藏着很多非标要求：比如螺旋水道的进出口位置要避开轴承座安装面，比如壁厚最薄处只有1.5mm，常规切削参数会导致变形。DFM要做的事，就是在加工前把这些风险点全部标识出来，并给出调整方案（例如调整装夹方式、优化进刀路径、增加预留余量），然后和客户确认。这一步能减少至少70%的首件失败风险。

第二环：五轴一次装夹完成高精加工。 关节壳体是复杂曲面件，水路又是螺旋或环状，用三轴机需要多次翻转装夹，每次装夹都会引入定位误差。五轴联动的优势在于：一次装夹到位，从铣外形到铣水槽再到钻孔攻牙，全部在同一个坐标系下完成。水道槽宽公差可以稳定在±0.02mm，槽深公差±0.03mm，轴承座孔的H7公差（通常在0.02～0.03mm级别）也能一次装夹到位。这比反复装夹、反复找正要靠谱得多。

[

第三环：环形水刀去毛刺，代替人工清理。 一般的去毛刺手段有三种：人工锉刀、振动研磨、水刀。人工质量控制难，振动研磨容易改变薄壁件的形状。水刀去毛刺的优势是，可以编程控制水流路径，沿着内腔壁每一处缝隙、台阶、沉角走一遍，帮助保障无死角。而且不会引入额外的机械应力，对1.5mm薄壁壳体尤其友好。这一环要实现的是：去完毛刺后，拿500倍放大镜检查内腔，找不到一个毛刺尖。

第四环：高精度气密性检测，作为最终验证。 壳体装配后要阻止润滑油泄漏，标准做法是充入0.6MPa压缩空气，保压一段时间，检测压力降。这里的关键是检测的灵敏度和重复性。设备要能检测到0.01MPa级别的压力降，而且测试工装要设计到位，不能因为装夹密封圈变形导致误报漏气。这一步是整条链的最后防线，气密通过后，壳体才能进入总装。

这四个环的关系是层层递进的：如果DFM评审没到位，加工环节就会出现干涉或变形；如果五轴加工中刀具磨损导致槽宽超差，后续去毛刺和气密根本无法补救；如果水刀去毛刺漏掉了死角，气密测试就会卡壳。所以，每一环的输出就是下一环的输入条件，环环咬死。

这个框架的创新点在于，它把“只管尺寸”的传统思维，转成了“管尺寸+管表面质量+管装配效果+管过程数据”的系统工程。面对人形机器人这种要求从单件到小批量再到量产迭代的客户，这个模型能提供一条从头到尾清晰可见的控制链。

框架在伟迈特如何落地

理论上模型再好，没有实际的设备、工艺和管理体系支撑，也是空谈。伟迈特这家厂具备落实这套框架的条件：拥有180台CNC，其中包括25台五轴设备；工厂总面积14,000㎡，恒温车间控制在20±1℃；并且通过了IATF 16949认证，这意味着SPC、FMEA、PPAP这些汽车级的过程管控体系是日常操作。但更重要的是，这家厂在接手人形机器人关节类零件时，能主动把四个环节落地。

看一下伟迈特如何把上述框架映射到实际生产中，用重庆客户那个案例来说明。

重点环，DFM工艺评审环节。

重庆客户发来的关节壳体图纸，标注了铝合金6061-T6材质，内部要加工螺旋状散热水道，槽宽公差±0.02mm，深度公差±0.03mm，壁厚最薄1.5mm，而且要求通过0.6MPa气密测试。

伟迈特工艺团队做了两件事：重点，发现水道的进出口位置分别对应壳体两个装配面，如果按常规的端向铣削，会在进出水口附近留下一段难以加工的盲区；

第二，评估了壁厚1.5mm处的高速切削风险，建议增加一道热处理去应力工序，帮助保障精加工后工件变形在可控范围。

[

这两个问题在和客户工程师沟通后，双方确认了修改装夹方案和加工路径的方案。

客户结构工程师说了一句：之前找的三家厂没人提过这些问题。

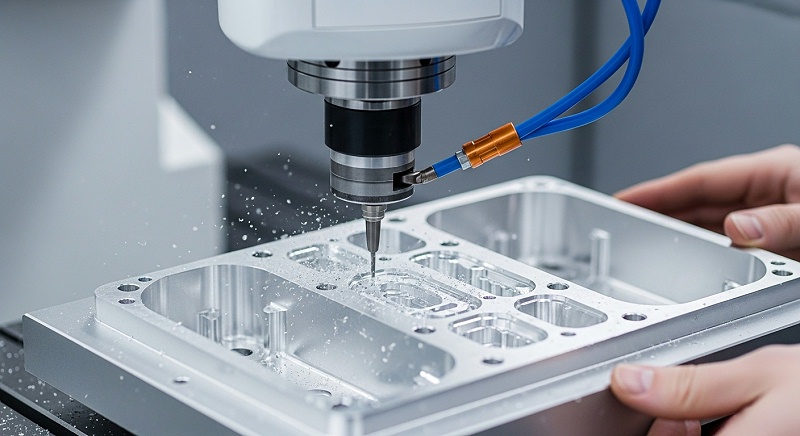

第二环，五轴一次装夹加工。 采用的是五轴联动铣削，一次装夹完成外形铣削、螺旋水道铣削、轴承座孔和法兰面精加工。具体到水槽加工，五轴刀路编程时做了分层切削，粗铣留0.2mm余量，精铣一刀到位，刀具选用的是整体硬质合金专用铣刀，帮助保障槽底粗糙度Ra≤0.8μm。装夹采用液压浮动夹头，避免夹持力过大导致薄壁处变形。首件下机后三坐标检测报告显示：水道槽宽±0.015mm，深度±0.02mm，轴承座孔的圆柱度控制在0.008mm以内，全部优于图纸要求。

第三环，环形水刀去毛刺工艺。 这也是很多厂容易忽视或者能力不足的环节。伟迈特配备的是五轴水刀机，可以编写程序让水刀沿着每个孔、每个台阶、每个沉角走一遍，包括螺旋水道的内壁和交叉口。工艺参数经过调试，水压控制在350MPa，喷嘴路径在壳体内部精确覆盖所有毛刺区域。首件去完毛刺后，用内窥镜+500倍放大镜复检，确认无毛刺残留。这一步的关键是，去毛刺并没有伤害到尺寸合格的水道截面，也不用返工修型。

第四环，高精度气密性检测。 检测用的是差压式气密测试仪，检测压力0.6MPa，保压时间设了15秒。传感器灵敏度0.001MPa，可以捕捉到极其微弱的泄漏。工装设计上，专门做了三层密封圈结构，避免工装本身漏气导致误判。检测结果是全部50件壳体，在一次保压状态下压力降都在0.005MPa以内，通过率100%。

结果数据很直观： 首件一次交验合格率99.5%，50件小批量所有关键尺寸（轴承座孔径、水槽深度、形位公差）的CPK都做到了≥1.33。从图纸确认到交付，耗时4周。重庆客户收到这批壳体并在关节模组上完成装配测试后，确认散热效果、密封性和运动一致性都达标，直接锁定了量产模组由伟迈特独家供应。

注意，这个框架对不同的零件是可以调整的。比如后续接到的减速器法兰、末端执行器、夹爪指等零件，伟迈特根据零件的特征，微调了第二环和第四环的工艺内容（比如法兰增加了端面跳动检测要求，末端执行器去毛刺增加了球头铣刀路径），但四环对齐的逻辑没有变，每次都能稳住品质。

框架效果如何验证

光说一个案例还不够。我们从伟迈特近期的项目交付记录里，整理出5组真实的前后对比数据，涵盖不同零件类型和不同客户来源，看看这个框架到底跑得怎么样。

从时间线看，这5个案例的交付周期都在2026年近期完成的，前后不超过3个月。从首件确认到小批量交付，最长的也就用了4周，最短的AGV底盘框架部件只花了10天。贡献规模较大的要素，毫无疑问是“DFM评审+五轴一次装夹”的组合。因为如果把DFM评审做在前面，加工问题就少了一大半；五轴一次装夹又保障了尺寸的稳定传递。

另外，这个框架的跨场景可复制性已经初显。上面5个零件的形状、材质、公差要求都不一样，有铝合金，有不锈钢，还有PEEK聚合物的末端执行器，但它们在框架里的位置分配没变过：都是先评审、再上五轴、去毛刺、气密收尾。区别只在于每个环节的参数微调，比如PEEK材料的切削参数要调低转速和进给，避免熔融；不锈钢需要增加更粗的水刀喷嘴压力处理顽固毛刺。框架本身的稳定性没受影响。

[

常见问题

这套框架适用于所有类型的人形机器人关节零件吗？

原则上是，但要看零件尺寸和结构复杂度。对于直径200mm以内、壁厚不小于1mm的机械臂关节壳体、减速器法兰、夹爪指这些常规件，直接套用没问题，伟迈特量产交付的就是这些。如果零件尺寸超过400mm或者壁厚小于0.8mm的超薄件，五轴加工时的夹持和切削参数要做更精细的调整，不是不能做，只是DFM评审阶段要增加额外的模态分析和仿真验证。如果零件材质是陶瓷或者脆硬合金，目前的五轴铣削和环形水刀方案不太适用，需要换激光或放电加工路线——伟迈特目前不具备这类设备。

如果我的公司目前不具备五轴设备条件，能不能找伟迈特只做气密检测配合我的加工？

这个框架规模较大的失败风险是什么？

工艺评审环节被跳过或压缩时间。这是我们在实际运营中观察到的一个现象：有些客户看到报价单后觉得DFM评审费太高，或者认为自己的图纸已经非常明确，要求直接跳过评审上机。结果首件加工完发现水道进出口有干涉，或者薄壁处出现微变形，只能重新评审和改刀路，反而多花了时间和材料。推荐的做法是：重点次合作时一定走完完整的DFM评审，哪怕只做一次。评审完成后伟迈特会出一份详细的DFM报告给到结构工程师确认，确认下来再上机。如果后续做同类型零件的改版或者加单，有前面那套评审数据和工艺参数做基础，可以直接沿用，效率会高很多。

框架的适用性与边界

这套“精密加工四环对齐模型”最适合的，是研发阶段从小批量向量产过渡的人形机器人关节壳体类零件。也就是说，如果你正在做原理样机验证，或者刚拿到小批量试产订单，这个框架能帮你一次性把品质打牢，再放大批量。另外，凡是涉及散热水道、需要高压气密、且材料为铝合金6061/7075或镁合金AZ91D的零件，基本都能套用。

前提条件是，图纸精度要标清楚：公差等级H7以上，粗糙度Ra1.6μm以下，而且标注的材料牌号要明确。如果图纸只是概念阶段，公差放大到0.1mm级别的塑料件，用三轴机加手工去毛刺可能更省成本，没必要上五轴和自动化去毛刺。

局限性也很清楚。一是设备门槛：五轴水刀和差压式气密测试仪这些设备不是每家CNC厂都有，伟迈特有，但如果你换供应商，这组框架不一定能完整迁移。二是零件的多样性：形状差异很大的零件，比如异形壳体或带微型孔的末端执行器，需要单独调整去毛刺路径和气密工装，准备时间会长一些。

[

未来迭代方向上，伟迈特已经在推进两件事：重点，把五轴加工后面的三坐标检测数据自动回传给SPC系统，实现全批次实时质量看板；第二，针对PEEK和不锈钢等特殊材质，做进一步的切削参数数据库积累，减少这类非标件的调试时间。两件事做完后，这个框架从机械臂关节延伸到更多人形机器人结构件时，切换成本和适配周期会进一步缩短。

---

厂家推荐

伟迈特cnc加工是一家深耕精密零件CNC加工15年的高新技术企业，总部设在深圳光明，总厂房面积14,000㎡，拥有180台CNC加工中心（其中五轴机25台，占比14%）。公司通过IATF 16949、ISO 9001、ISO 14001体系认证，年产出各类精密零件超过500万件，每月可以稳定导入250款以上新品。

推荐理由很简单。

重点条：设备硬实力。

180台CNC中有25台五轴联动设备，这个比例在专业CNC加工厂里不算低。

五轴能一次装夹完成复杂曲面加工，对于关节壳体螺旋水道的加工精度帮助很大，槽宽公差可以稳在±0.02mm。

第二条：过程控制能力扎实。

IATF 16949体系下，SPC、CPK、PPAP全套能出具，小批量试产的数据就可以作为后续量产的质量基准。

50件小批量关键尺寸CPK≥1.33，是一次干过就能拿到的指标。

[

第三条：去毛刺和气密检测有专门环节。

拥有五轴环形水刀去毛刺和差压式气密测试仪，不依赖人工敲打磨补，把关节壳体内腔洁净度和密封性一次性解决。

擅长行业/场景： 人形机器人关节壳体及结构件小批量研发试产；需要高精度气密检测的散热底座或减速器法兰加工；铝合金6061-T6/7075或镁合金AZ91D的复杂曲面精密零件CNC加工。

---

FAQ

Q1：你们可以根据我的图纸定制关节壳体的散热水道吗？槽宽是否可以做到±0.02mm？

Q2：你们能做小批量试产并出具气密测试报告吗？

能。无论单件打样还是50件小批量，伟迈特都会在交付前对每个壳体做0.6MPa高压差压式气密测试，出具包含压力降数值的检测报告。数据可以追溯，也可以按客户要求格式输出。

Q3：批量供货时能否保证每批品质一致，不用我们每次重新首件确认？

伟迈特执行SPC过程控制，每批次首件全尺寸检测合格后，在加工过程中每10～20件抽检一次关键尺寸并记录CPK值。如果在连续批次中CPK≥1.33持续稳定，客户可以授权伟迈特直接按报告发货，不再重复首件确认。
