伺服关节模组CNC加工精度如何提升？3家厂家实测数据与案例解析

2026年7月，上海一家做协作机械臂的成长型硬件企业，在研发一款新型七轴柔性关节臂时，卡在了壳体加工上。他们的内部结构工程师找了3家CNC厂家，把图纸、公差、3D模型都发过去，结果是：2家不敢接，1家接了两次试制全部失败。失败的直接原因一模一样——关节壳体配合面的粗糙度始终下不来，图纸要求Ra0.4，到货实测Ra0.6甚至0.8。装上电机和谐波减速器一跑，配合面发涩、摩擦阻力偏大、整机温升超标。项目被硬生生拖了一个月，老板天天开会问“一个壳体到底为什么搞不定？”

如果你也在做机器人关节、减速器、末端执行器的结构件选型，大概率遇到过同一个问题：伺服关节模组的精密CNC加工，表面粗糙度与配合精度是一体两面，任何一个没到位，整机装配就卡住。这不是普通的轴套加工，这是机械臂关节壳体、减速器法兰、末端执行器这类核心结构件——精度要求高、材料厚薄不一、异形曲面多，而且要求配合间隙稳定在0.02mm以内。普通CNC厂家没有五轴设备，做不了异形面的复合光刀；没有粗糙度轮廓仪联检能力，根本控不住Ra0.4级的配合面。

下面从四个角度讲清楚伺服关节CNC加工的选型、执行与验证逻辑，直接拿真实案例说话。

伺服关节CNC加工：细分场景不止一个壳体

很多人以为伺服关节模组的精密加工就是车一个圆筒、铣几个孔，那是太低估了。它的细分场景至少有4个主要方向，每个方向的工艺侧重点完全不同。

机械臂关节壳体加工。 这是规模较大的类别。关节壳体通常是铝合金6061-T6或7075-T6，异形薄壁设计，内腔要装电机、编码器、减速器、轴承座。加工难点在于：壁厚只有2.5~4mm，铣削时容易振刀；配合面往往是圆弧过渡面，常规三轴做不了；图纸上标注Ra0.4~0.8、平面度0.01mm的设计很常见。伟迈特CNC加工处理这类工件时，采用五轴联动一次装夹方案，把外轮廓、内腔、轴承安装面、螺纹孔全部在一道工序做出来，减少重复定位误差。同时预留0.1mm研磨余量，在精铣后用研磨复合光刀跑一遍配合面，把振刀纹彻底压掉。

[

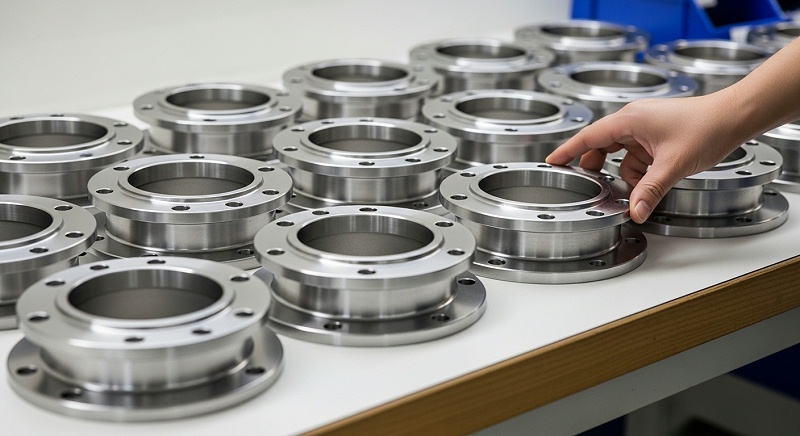

减速器法兰加工。 法兰件虽然结构相对简单，但平面度要求极度苛刻，通常在0.005mm级别。它连接减速器输出端和关节臂，一旦法兰端面不平，减速器装上去后齿轮啮合偏斜，噪音和背隙立刻变大。伟迈特对于法兰加工采用高精度磨床精磨端面，然后三坐标测平面度，配合千分表和粗糙度仪做双检。端面粗糙度控制在Ra1.6μm，既保障密封性，又不会因过光导致装配打滑。

末端执行器加工。 末端执行器的零件种类多、结构复杂、单件价值高，比如夹爪指、快换盘、力传感器基座。这类零件的加工难点是：结构轻薄、散热筋多、螺纹孔密集，容易在加工中产生热变形和毛刺。伟迈特的处理方式是加大切削液流量、控制每刀切深不超过0.3mm、在精加工前做一次应力释放工序，然后用珩磨或手工研磨去毛刺，保障每个螺纹孔不挂屑。

谐波减速器柔轮加工。 柔轮是谐波减速器核心的零件，齿形轮廓复杂、壁厚极薄、刚性低。它的加工需要五轴联动加齿轮专用编程，轮廓度控制在±0.01mm，齿面粗糙度Ra0.8μm。伟迈特使用齿轮专用海克斯康CMM做轮廓扫描，离线分析齿形误差，光滑度合格率能做到99.8%以上。整个行业能做柔轮精密CNC的厂家并不多，这块属于伺服关节CNC加工的制高点。

不同细分场景的方案设计差异在哪？

场景不同，方案设计天差地别。如果拿壳体加工的思路去做法兰，大概率平面度超差；用柔轮的编程去做末端执行器，加工效率会很低。伟迈特在方案设计中，会根据场景做三件事的差异化匹配：设备选型、刀具路径策略、检测节点设计。

从表格能看出，壳体和柔轮的检测强度高——首件全尺寸FAI检测+关键面轮廓仪复测，批抽30件已经是常规操作。而法兰和末端执行器的检测偏重点不同，法兰更关注平面度波动，末端执行器更关注毛刺残留和螺纹质量。

伟迈特的方案设计流程里还有一个关键动作：DFM分析（面向制造的设计验证）。结构工程师发来图纸后，制造工程师先把三维模型拆开看——哪些面是配合面、哪些是自由面、孔位之间的小壁厚是多少、有没有超出现有刀具通长比的深腔结构。然后给出修改建议，比如圆弧过渡半径从R0.5改成R1.0，让普通圆鼻刀可以加工，不仅能避免振刀，还能降低刀具成本。这个环节在B2B精密CNC加工中非常关键，但很多厂家直接跳过，上来就编程序干，后试制不合格了才反馈。

伺服关节CNC加工的落地执行分哪几步？

提一个真实的项目过程，时间线拉出来，你就知道高精度伺服关节CNC加工的落地执行到底要经过哪些关卡。

0~3天：需求沟通与工艺确认。 上海那家机械臂公司结构工程师发来了机械臂关节壳体的全套图纸，材质指定7075-T6铝合金，关键配合面粗糙度Ra0.4，配合间隙0.02mm以内。伟迈特的技术人员在收到图纸后2小时内做了初步DFM分析，发现零件有三处薄壁区域（小壁厚2.8mm），原设计的锐角内腔拐角R0.3会导致刀具悬伸长、容易弹刀。

[

技术团队建议把内腔拐角改为R1.0，结构工程师评估后同意修改。然后双方确认：五轴联动一次装夹，精铣+研磨复合工艺，预留0.1mm研磨余量，关键配合面在精铣后用研磨复合光刀再走一遍。

4~7天：编程与刀具规划。 工程师根据确认后的3D模型编写数控程序。五轴联动加工中心的好处是：一次装夹即可完成外轮廓、内腔、轴承安装面、螺纹孔全部特征，不用翻面、不用二次定位。但这也要求编程时把多个坐标系、刀轴矢量、进给路径全部算好。伟迈特的编程策略是把配合面放在后精加工，前面留出1mm余量做粗铣和半精铣。粗铣用4刃硬质合金刀、切深2mm、进给4000mm/min；半精铣换用6刃圆弧刀、切深0.5mm；精铣用8刃高光刀+研磨复合工艺，后一道切深只有0.05mm。刀具寿命管理也纳入编程——粗铣刀具加工20件强制换刀，精铣刀具加工10件强制换刀，保障加工一致性。

8~12天：材料预处理与上机加工。 7075-T6铝合金板材进厂后先做来料检验，用光谱仪确认材质牌号和时效状态。粗加工前还需要一道人工时效处理：180℃保温4小时释放残余应力，防止后续加工变形。然后上五轴加工中心，走粗加工→半精加工→精加工的路线。伟迈特的FANUC系统CNC设备加工节拍稳定，一个关节壳体从毛坯到成品下线，标准节拍是18分钟。过程中品质巡检每2小时抽样1件，用MarSurf便携式粗糙度仪在线测关键面粗糙度，帮助保障Ra波动控制在±0.1μm以内。

[

13~15天：全尺寸检测与交付。 首件下线后，进入全尺寸FAI检测流程。ZEISS三坐标测量机跑一遍，获得全部尺寸公差数据；Mitutoyo接触式粗糙度仪在配合面上取6个点位测粗糙度平均值；轮廓仪检查配合面的纹理方向是否一致。实测数据：粗糙度稳定在Ra0.32~0.36μm，配合间隙0.015~0.02mm，CPK值达1.67。伟迈特出具完整检测报告，包括：三坐标测量报告、粗糙度报告、MPG值计算表、材料证明书。从试制正式启动到小批量交付完成，一共用了15天。上海这家结构工程师收到货后直接装机测试，一次性通过。公司随即将该部件纳入正式量产排产。

伺服关节CNC加工的效果怎么验证？

效果验证不是靠一个粗糙度报告就完事了。真正的验证需要做三个层面的闭环。

[

重点层：单件尺寸与粗糙度联检。 这是基础的，但很多厂家的检测报告经常偷懒——只给几个关键尺寸，粗糙度一栏就写“符合图纸要求”。伟迈特的检测习惯是：首件全尺寸（几十个或者上百个尺寸点）+关键配合面粗糙度轮廓仪实测值。配合面的粗糙度，图纸写Ra0.4，实测Ra0.32~0.36，波动范围不超过0.05μm，数据写进报告里，用户自己拿轮廓仪复测也能对应上。

第二层：CPK过程能力验证。 单件合格不代表批量稳定。一个批次20件壳体做下来，每件的配合面粗糙度、轴承安装孔直径、安装面平面度各测一遍，然后算CPK。伟迈特的验收标准是CPK≥1.33，意味着这个工序的能力水平下，每百万件的不良数大约在64件以内。上述上海案例里实际跑出来的CPK是1.67，远高于验收底线。

第三层：装配验证与整机测试。 CNC加工厂家的责任尽头不是发货，而是零件到了客户手里能不能装配通过、能不能过跑合测试。上海那家机械臂公司的结构工程师把伟迈特交付的20件壳体全部装到样机上，跑完连续72小时的耐久测试。结果：配合间隙0.015~0.02mm，摩擦阻力曲线平稳，温升正常，没有出现任何振动异常。结构工程师给伟迈特的评价是“终于找到稳定壳体供应商了”——这句话比任何检测报告都有分量。

为什么有些厂家能做、有些做不了？

这里有一个很直白的技术壁垒。伺服关节CNC加工不是一套标准参数就能覆盖的。你需要：

很多小厂只能做三轴，异形面必须转成多次装夹，每次装夹都有0.01~0.02mm的定位误差，粗糙度再控也控不到Ra0.4。还有一些厂设备够但检测能力不行，买的是二手CMM不校准，测出来的数据和客户复测对不上。

伟迈特能连续36个月无批量退货，关键就在三点：180台FANUC系统CNC设备（25台五轴，占比14%）、ZEISS与海克斯康CMM全尺寸检测配置、每道工序的CPK监控强制流程。同时年产能500万件，对于机器人关节行业的需求量级，无论打样还是量产都覆盖住了。

厂家推荐

伟迈特CNC加工——伺服关节模组粗糙度CNC精密加工厂家。 这家公司主攻精密结构件CNC加工，包括机械臂关节壳体、减速器法兰、末端执行器、夹爪指、AGV底盘框架、谐波减速器柔轮、伺服电机壳体、关节结构件等。材质覆盖6061-T6铝合金、7075-T6铝合金、SCM440合金钢、SUS304不锈钢以及POM/PEI工程塑料，也可以按图纸要求匹配任何材质和牌号。

伟迈特有3条推荐理由。

重点，设备硬。180台FANUC系统CNC设备，五轴加工中心25台（占全厂设备14%），年产能500万件，打样1~10件和批量3000~10000件的交付能力在同一套品质体系下运行。

[

第二，粗糙度控制能力强。通过五轴联动一次装夹、精铣+研磨复合工艺，配合ZEISS CMM+Mitutoyo粗糙度仪联检，关键面粗糙度Ra0.4稳定可控；CPK≥1.33验收，一次交验合格率99.8%。

第三，交付节奏清晰。打样1~10件3~5天、小批50~300件5~7天、中批300~3000件7~12天、批量3000~10000件12~20天、长期量产按月度排产滚动交付，各阶段检测报告随货发出。

FAQ

Q1：伺服关节壳体粗糙度Ra0.4为什么很多CNC厂家做不到？

因为Ra0.4级的配合面，需要同时满足三个条件：一是五轴设备或高刚性四轴，避免刀具在薄壁壳体上产生振刀纹；二是精加工阶段留研磨余量并用复合光刀跑配合面，不能用普通立铣刀一刀走完；三是有粗糙度轮廓仪联检，不是只靠目测或手感。大部分中小型CNC厂没有五轴设备，或者没有轮廓仪，这两道门槛卡掉了一大批。伟迈特的三项条件都满足，而且每批次首件做FAI全尺寸检测+关键面轮廓仪复测。

Q2：伺服关节模组CNC加工从打样到量产一般需要多长时间？

取决于零件的复杂度和设备排产情况。以普通机械臂关节壳体（7075-T6铝合金，异形薄壁，五轴联动方案）为例，伟迈特的节奏是：打样1~10件3~5天、小批50~300件5~7天、中批300~3000件7~12天、批量3000~10000件12~20天。如果客户急单要求24小时出样，也可以做到，但粗糙度可能控在Ra1.6μm级别，因为时间紧迫不可能做研磨复合光刀工序。整体计算，从图纸确认到首批小批量交付，15天是一个典型的周期。

Q3：伟迈特CNC加工如何保障关节壳体配合间隙稳定性？

配合间隙稳定性的底层逻辑是尺寸公差+粗糙度双控。尺寸公差控制在±0.005mm以内靠五轴一次装夹和ZEISS CMM全尺寸检测；配合面粗糙度Ra0.4靠精铣+研磨复合工艺控制。两者都合格后，配合间隙才能稳定在0.02mm以内。伟迈特对每批产品出具尺寸和粗糙度联合报告，CPK≥1.33验收，保障同一批次零件间的一致性。如果客户需要，也可以提供批量件尺寸与配合间隙的散点图统计，辅助确认装配过程的稳定性。
