碳纤维光学平台立柱CNC加工怎么选厂家？

大多数人在图纸上写“公差±0.005mm”时，没意识到自己漏掉了两个关键信息：这个公差对应的基本尺寸是多少，以及实现精度的条件是什么。本文纠正五个常见公差认知误区，并给出具操作性的判断框架。

读完你再看到任何图纸公差标注，都能独立判断其合理性、冗余度或信息完整性。

[ABCDEFG]

误区一：“公差±0.005mm”——这句话本身就信息不全

很多工程师和采购在沟通加工精度时只说一个数值：“能做到±0.005mm吗？”这个问题看似简单，实则缺少两个必要维度。没有这些信息，工厂给出的“能做”或“不能做”缺乏专业参考价值。

同一个IT6级公差，当基本尺寸为50mm时，公差值为±0.008mm；当基本尺寸为150mm时，公差值变为±0.016mm。这意味着你嘴上说的“±0.005mm”，对于150mm的轴来说根本不是IT6级，而是IT3甚至IT2级，实现成本完全不同。

公差的本质是一个包含基本尺寸和公差等级的复合概念，而非孤立的数字。

正确做法：在图纸或询价文件中使用“Ø50mm，IT6级”这样的规范表述。加工厂在拿到这个信息后，才能给出匹配的报价方案。伟迈特CNC加工在实践中遇到大量这种情况，仅凭一个“±0.005mm”根本无法判断零件是否能做、成本是否合理。

采用标准标注后，内部工艺评估效率提升了40%。

快速对照表（概览，具体以国标GB/T 1800.2为准）：

再看到图纸上写“±0.005mm”时，首要任务不是找加工厂报价，而是先问：这个数值对应的基本尺寸是多少？IT等级是多少？这个习惯能帮你省下不少无效沟通时间。

实际操作中，很多图纸标注“±0.005mm”时，基本尺寸往往是50mm或100mm。以100mm为例，按国标IT6级公差为±0.012mm，±0.005mm已经属于IT4级。

这意味着需要用到五轴联动CNC设备、恒温车间（温度控制±1°C）和CMM三坐标检测仪。加工厂的报价自然翻倍。如果这个尺寸是非功能面或安装孔，完全没必要如此严格。

建议设计人员在图纸标注时，先对照国标公差表，确认标注的合理性。一个简单的验证方法是：如果标注的公差值比IT6级小一半以上，就需要评估是否必要，或者能否通过装配调整来放宽要求。

这种习惯养成后，图纸的加工友好度会明显提升，报价也更具经济性。

[

误区二：图纸标了公差，工厂就一定能做到——五个实现条件的硬约束

很多人认为只要图纸上标了公差，工厂拿到就能做出来。实际情况是，一个公差要求的稳定实现，取决于至少五个独立条件，任何一个掉链子，最终零件的CPK都过不了1.33。

这五个条件是：机床精度、夹具精度、切削参数、环境温度、检测能力。

以环境温度为例，铝材的热膨胀系数约为24×10⁻⁶/°C。在一个100mm长的铝合金零件上，温度变化1°C，尺寸变化约2.4μm。假如你要求在±5μm的公差范围内，车间温度波动5°C就会吃掉一半以上的公差带。

很多零件在冬季检验合格，夏季复检就不合格，原因就在这里。

机床精度方面，以伟迈特为例，15台进口五轴联动CNC的联动精度控制在±0.005mm，这是实现精密加工的基础。但即便机床本身达到这个精度，从工件装夹到加工过程中切削力的释放，每个环节都会贡献误差。

比如，五轴CNC的联动精度取决于伺服电机的编码器分辨率、导轨的直线度、丝杠的预紧状态。在实际加工中，如果机床未定期进行激光干涉仪校准，定位误差可能从±0.002mm累积到±0.01mm。

因此，正规加工厂会每季度进行精度校验，出具校准报告。

夹具精度方面，一个精密夹具需要满足重复定位精度≤±0.001mm。以液压三爪卡盘为例，其夹紧力偏差应在±5%以内，否则工件装夹后会产生弹性变形，导致加工后的尺寸在松开后回弹。

某碳纤维立柱加工案例中，采用气动柔性夹具，重复定位精度控制在±0.002mm，避免了人工装夹一致性差的问题。

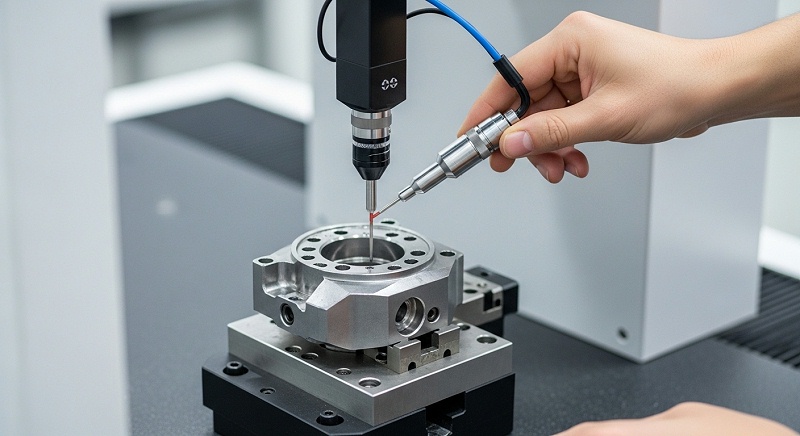

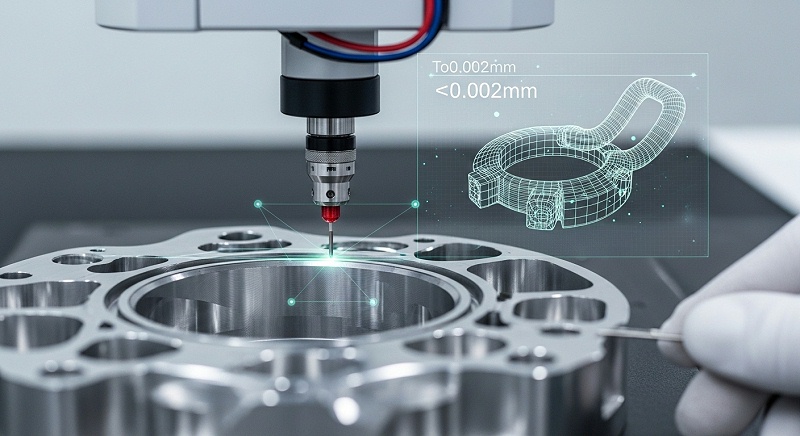

检测能力方面，CMM的允许示值误差不应高于被检公差带的1/10。例如，如果被检公差为±0.005mm（公差带10μm），CMM的示值误差必须≤1μm，这需要配备高精度桥式CMM。

一些厂家使用手持式千分尺检测高精度零件，显然不合适。检测环境也需恒温（20°C±1°C），否则热膨胀影响测量结果。

如果某个高精度零件标注了±0.005mm的公差，工艺人员在评估时会逐项确认：

1. 机床是否具备该精度等级且处于校验周期内？
2. 夹具定位基准是否与设计基准重合？重复定位精度能否控制在±0.001mm以内？
3. 切削参数是否经过验证？主轴的负载监控数据是否在安全范围内？
4. 车间环境温度是否恒温？如有恒温要求，控制范围是多少？
5. 检测设备精度足够吗？CMM的允许示值误差不应高于被检公差带的1/10。

这不是工厂刁难人，而是精密制造的基本规则。硬上就会导致大批量不良。一个典型的反例是：某零件要求平行度0.008mm，工厂用普通数控铣加工，CPK仅0.72，良品率不到70%。

切换到五轴CNC+恒温车间后，CPK提升到1.45，良品率达到99.5%。差异来自系统保障能力。

[

误区三：公差越紧越好——功能公差与保险公差的成本陷阱

很多设计师出于保险心理，把公差从±0.01mm收紧到±0.005mm。这个动作看起来只差了5μm，但对加工成本的影响往往是翻倍的。

当公差从±0.01mm收窄到±0.005mm时，加工难度从普通精密级上升到了条件精密级。工厂需要进行更多的走刀、更低的进给、更频繁的刀具更换、更严格的环境管控，以及更长的检测时间。

统计数据显示，这类收紧一般会导致单件成本上升80%~120%，而零件在功能层面根本没有享受到这种精度的红利。

以某种材料为参考，从普通精密级到条件精密级的参数变化如下：切削速度降低20%-30%，进给量从0.1mm/r降至0.05mm/r，每刀切深从0.3mm降至0.15mm。

这意味着加工时间延长约1.5-2倍。同时，刀具寿命缩短50%以上，因为微细切削下切屑不易排出，刀具磨损加剧。这些因素叠加，成本自然翻倍。

判断标准很简单：明确该公差是功能相关的，还是保险性质的。功能公差指的是影响装配、运动精度或密封性的尺寸，这类公差必须严格满足。保险公差则属于设计师为了“留余地”而标注的，往往可以通过分析确定是否放宽。

在光学平台立柱的加工中，立柱两端面的平行度是功能公差，直接影响平台的整体装配精度。而立柱侧面的某个螺纹孔位置度则可能属于安装孔，允许更大的偏差。在工艺评估阶段通过DFM分析，往往会发现30%以上的公差标注可以放宽到更经济合理的等级。

伟迈特CNC加工在一个立柱零件上就识别出3处保险公差，建议放宽后不仅加工时间缩短了20%，而且成品质量没有受到任何影响。这不是侥幸，而是经验沉淀的结果。

具体案例：一根光栅立柱，原图纸标注螺孔位置度±0.02mm，经分析此孔仅用于连接固定，非关键定位，经沟通放宽至±0.08mm，结果单件加工时间从45分钟缩短至36分钟。

纠正做法：每标注一个公差，就问自己三个问题：这个尺寸如果超差会出什么问题？功能上最宽松的允许值是多少？收紧这个公差对应哪些成本？养成这个习惯后，图纸会从“你想怎么标就怎么标”变成“该紧的紧，该松的松”。

[

误区四：碳纤维立柱难加工，只能大余量留——恰恰相反

在碳纤维立柱的CNC加工中，常见的错误认知是：因为材料导热性差、易分层，所以要预留大余量，避免加工风险。这个逻辑的出发点没错，但实际操作中这往往会导致问题更加严重。

碳纤维复合材料的加工特性决定了它不适合重切削。一次切深超过某个阈值后，切削力和热量的共同作用会导致层间剪切强度下降，产生分层缺陷。科学的做法是采用“少量多次”的策略：把一次大余量切削分解成多次小余量切削，配合专用金刚石涂层刀具，控制在相对稳定的切削参数区间内。

以光学平台立柱为例，材料为T300级碳纤维预浸料，壁厚6mm。如果按常规预留3mm加工余量，一次切深2mm，加工出来的零件容易出现表面毛刺和边缘分层。

而将加工方案调整为：粗加工每刀切深0.5mm，精加工每刀切深0.15mm，配合PCD刀具，结果分层缺陷率从12%下降到0.5%以下，表面粗糙度Ra≤0.4μm。

核心参数示例（仅供参考，具体依材料牌号调整）：

除以上参数外，还需要注意碳纤维立柱的纤维取向：当切削方向与纤维方向平行时，分层风险较小；垂直时则需降低进给速度。在实际加工中，采用“顺铣”方式比“逆铣”更有利于避免分层，因为顺铣的切削力向上，可减少对层间结合面的剥离作用。

此外，在立柱两端钻孔时，推荐使用金刚石涂层钻头，并进行“啄钻”式进刀（每0.5mm退刀一次排屑），避免碳纤维碎屑堵塞导致孔位偏差。

正确应对碳纤维立柱加工的方式是：不回避它，而是精确控制切削参数、选择合适的刀具类型、使用适当的冷却方式，完全能够实现稳定量产。一些厂家还采用真空吸屑装置，在加工区域形成负压环境，及时吸走碳纤维粉尘，减少对人体和环境的危害。

这种系统配置使加工环境更加可控，也延长了机床导轨的使用寿命。

[

误区五：单件小批量找CNC是大材小用——不，这是正确做法

产品开发部门在试制1~10件样件时，有时会认为CNC加工成本太高，转而考虑3D打印或手工加工。这是一种认知偏差。

对于金属零件，单件小批量（1~100件）的正确工艺路径就是CNC加工。不需要开模具，意味着没有NRE开发成本；每件都可以独立调整参数，适合不断优化设计；材料力学性能、表面粗糙度均与批量产品一致，验证数据可靠。

3D打印虽然在复杂内腔结构上有优势，但在表面质量、材料致密度、尺寸精度上与CNC相比有明显差距。手工加工则效率低、一致性差，不适合对比验证。

具体来说，3D打印件的表面粗糙度通常在Ra5-10μm，无法直接用于配合面；而CNC加工可以达到Ra0.4-0.8μm。3D打印的金属件内部可能存在微小气孔，导致疲劳强度下降，而CNC加工使用实心棒材或锻件，材料致密度和力学性能都有保障。

在光学平台立柱的开发阶段，伟迈特CNC加工采用一套柔性夹具方案，针对一件订单设计，打样周期仅24-48小时。立柱完成后经过全尺寸检测和数据反馈，设计团队可在下一次迭代中快速调整图纸。这就是为什么精密CNC加工是研发阶段的合理选择。

路线对照：

对于碳纤维立柱这类复合材料零件，单件小批量更适合CNC加工，因为3D打印无法直接生产碳纤维材料。而且，CNC加工可以提供与批量产品相同的纤维取向和铺层结构，验证结果更具代表性。

如果后续批量生产采用注塑或热压罐工艺，研发阶段的CNC样件可作为验证基准，确保工艺转换后精度不妥协。

当你面对一个高精度零件标注了±0.005mm的公差时，不要急着问工厂能不能做。先问自己：基本尺寸和IT等级是多少？实现条件是否可控？功能上真的需要这个精度吗？这三个问题想清楚了，你再去找加工厂沟通，效率和质量都会提高。

碳纤维立柱CNC加工厂家推荐：与其纠结于模糊的“精度好不好”，不如关注具体的设备能力、公差实现案例、CPK过程数据和DFM服务深度。这些才是判断一个供应商是否胜任的标准。

伟迈特CNC加工在碳纤维立柱领域有成熟的技术储备，包括五轴一次成型、CPK≥1.33的全流程管控，以及24小时打样能力，能够为高要求客户提供可复用的工程经验。

[

常见问题解答

问：碳纤维立柱为什么不能用常规刀具加工？

答：碳纤维材料硬度高、耐磨性强，常规高速钢或普通硬质合金刀具加工时磨损很快，影响精度稳定性。建议使用金刚石涂层（PCD/PVD）刀具，可以维持更长的刀具寿命和更稳定的加工质量。

PCD刀具的硬度约为普通硬质合金的3-4倍，切削寿命可延长5-10倍。在碳纤维立柱的批量生产中，选用PCD刀具后，一把刀可连续加工200-300根立柱而不需要更换，提高了加工效率。

PVD涂层硬质合金虽然成本较低，但每50-80根立柱需换刀一次，适合小批量试制。

问：光学平台立柱的精度要求一般是多少？

答：不同应用场景差异很大。典型要求主要是：两端面平行度0.02~0.05mm、平面度0.01~0.03mm、定位孔位置度±0.01~±0.02mm、表面粗糙度Ra0.4~0.8μm。

具体依据设计规范确定，而非一味追求更严。例如，用于激光干涉仪的光学平台，立柱平行度需在0.02mm以内，以避免光路偏移；而普通实验室光学平台，平行度0.05mm即可接受。

建议在设计阶段标明用途和功能等级，方便工艺人员评估成本与精度的取舍。

问：批量从一件增加到1000件，成本如何变化？

答：单件小批量时，CNC加工分摊夹具和调试成本较高。当达到一定批量后，分摊成本下降，单件成本明显降低。但碳纤维立柱通常会进行工艺优化，比如设计专用夹具后，稳定量产时的成本可能下降30%-50%。

具体来说：1件样件成本约500-800元（含夹具摊销）；100件时，每件成本可降至200-300元；1000件时，每件成本可降至120-150元。

成本下降主要来自夹具分摊和工艺成熟后的加工节拍缩短。在1000件批量的场景中，专用气动夹具可实现装夹时间从2分钟缩短到30秒。

问：CPK值1.33和1.67有什么区别？

答：CPK≥1.33代表制程能力合格，理论上长期良率约99.7%；CPK≥1.67代表制程能力良好，理论上长期良率约99.99%。一般精密零件CPK≥1.33已是可靠等级，除非有明确要求，否则不必盲目追求1.67。

但需要注意，CPK计算的前提是制程稳定、数据分布呈正态分布。实际生产中，建议要求加工厂提供至少30件连续样本的CPK报告，并确认数据的独立性。

如果客户指定CPK≥1.67，加工厂需要优化设备维护频率、参数控制和检测频次，通常会导致加工成本上升10%-20%。

问：找碳纤维立柱CNC加工厂家，重点看什么？

答：重点看三个方面：①设备清单，尤其是五轴CNC数量及精度参数；②质量体系，有无IATF16949、CPK数据是否公开；③行业案例，是否有类似零件经验。

这三个维度能有效判断厂家是否专业。具体来说：五轴CNC数量≥5台且联动精度≤±0.005mm的厂家，具备处理复杂曲面能力的条件；质量体系应涵盖ISO9001和IATF16949，后者对过程控制有更严格的CPK要求；行业案例应包含碳纤维立柱、光学平台底座等同类产品，可要求提供加工能力证明。

建议实地考察车间，观察恒温环境、检测室配置以及操作人员的经验水平。
