7075铝合金VR手柄外壳五轴加工，如何保障变形控制？

这些年做五轴精密加工，接触了不少VR硬件产品线的采购和工艺负责人。大家坐下来聊的时候，总绕不开一个场景：一款VR手柄外壳，图纸上看尺寸不大、结构也不算复杂，但真要把它的曲面精度、薄壁刚性、高光面质感都做出来，难度往往被低估。特别是当你作为采购方，需要从一堆 CNC加工厂家里筛选出真正能搞定五轴联动的伙伴时，“能做”和“做得好”之间的距离，会直接决定项目进度和产品最终品质。

我自己就经历过一个印象很深的项目，是浙江温岭一家中型压缩机制造企业的委托。

他们做的是铝合金薄壁压缩机壳体，虽然产品不是VR手柄，但底层的制造逻辑完全相通——同样的铝合金材料、同样的复杂内腔、同样的高精度安装面要求。

那个案子让我彻底想明白一件事：设计师在三维软件里建出的“理想零件”，和五轴机床上刀具旋转起来那一刻的“真实状态”，中间隔着一整套翻译工作。

今天这篇文章，我就以一个伟迈特cnc加工DFM工程师的视角，把这种翻译怎么做、为什么重要，用一个完整案例拆开来讲。

顺便也和你聊聊，一家真正有实力的五轴CNC厂家，应该怎么选、凭什么让你放心。

说回VR手柄外壳。这种零件看着不大，但加工要求比很多通用机械零件都要高。外壳通常是铝合金材质，壁厚在1.5到2.5毫米之间，外面有曲面造型、倒扣结构，还有按键孔位和防指纹涂层的预留区域。如果你自己做过3D打印的样件，可能觉得手感还行，但一旦进到模具注塑或者CNC加工阶段，问题就全冒出来了。尤其是当你找的CNC加工厂家经验不足，设备也一般，那薄壁变形、表面振纹、孔位偏移这些问题几乎是板上钉钉。

我在伟迈特cnc加工这些年，接过很多同类型的询价。有些客户一上来就发一个VR手柄外壳的STEP文件，问：“这个能做吗？价格多少？” 其实单从设备能力上说，能做。但真正的问题是：做出来能不能稳定达标？ 这就需要一个完整的DFM分析和工艺方案。我常常对客户说，你把设计方案交给我，我帮你去判断它的“可制造性”——哪些特征机加工没问题、哪些地方需要调整、在哪里能找到成本和精度的平衡点。这就是工程师视角的“翻译”工作。

[B]

设计师的意图 vs. 制造的约束：一个通用机械零件的DFM实例

通常，设计师定下一个方案，背后是功能和美学上的完美设想。比如一个铝合金薄壁外壳，要求安装面平面度达到±0.02mm，内腔在0.6MPa气压下保压3分钟无泄漏。这个意图很明确：装配要精密，气路要密封。

但落到制造端，约束就来了。

[

我遇到的那个温岭客户，他们开发一款紧凑型涡旋空压机，壳体就是这种类型。原供应商在做这个壳体时，因为铸铝毛坯有微观气孔，加上薄壁结构在五轴加工中容易发生让刀变形，内腔深孔的排屑也是个麻烦，结果气密性测试不通过率一度高达15%。这对一个压缩机来说是致命的，所以他们紧急找到了我们。

作为伟迈特cnc加工的DFM工程师，我做的重点件事就是把客户的设计图纸“翻译”成一份可执行的工艺方案。这份翻译的核心，就是下面这个对照表。

这张表其实就是一份直观的沟通工具。我跟客户方的采购和工艺工程师沟通时，直接拿出这张表，把“你想实现的功能X”对应到“我们能做的Y”，以及“我们建议的折中方案Z”。客户一看就明白，我们不是简单接单的加工商，而是在帮他解决实际问题。从那以后，客户对后续的叶轮、泵体加工都更放心，因为他们能清晰看到我们每一步的制造逻辑。

对于VR手柄外壳来说，类似的翻译环节也很多。比如手柄外壳上的一些倒扣结构，如果直接用直角台阶来设计，那么五轴编程时就必须用球头刀去扫，效率低而且容易留下接刀痕。我们通常在DFM评审阶段会建议设计方改成锥度过渡或者圆弧过渡，这样既可以节省加工时间，表面光洁度也更稳定。这就是典型的“功能X - 制造Y - 折中Z”翻译逻辑。

[C]

重点步：设备底层能力——一次装夹解决复杂曲面

回到VR手柄外壳本身。这类产品规模较大的特征就是复杂的曲面和多角度斜孔。如果只用三轴设备，可能需要重复装夹3-4次，每次装夹都会引入定位误差，累积下来，0.02mm的同心度要求根本保不住。

伟迈特cnc加工的解决方案是直接用五轴设备一次成型。我们工厂配置了25台五轴联动加工中心，像DMU 80、Mazak VARIAXIS、Makino D500这些型号都有。这些设备的工作台覆盖了Φ500-800mm，联动精度能做到±0.005mm。

我当时给温岭客户定方案时，就是选的DMU 80。这个设备的HSK-A63主轴能跑到20,000rpm，配合微量润滑系统，在加工铝合金薄壁壳体时，切削热变形控制得很好。粗加工时用大余量快速去料，留0.5mm给精加工。精加工阶段再用小余量（0.05mm）、高转速走刀，配合定制夹具的内腔支撑，彻底解决了让刀变形的问题。这个思路，放到VR手柄外壳的倒扣、高光面、薄壁流道加工上，逻辑是完全相通的。

设备层面还有一个容易被忽略的点：主轴温控。铝合金在高速切削时，热量会传递到工件和刀具，如果加工中心没有好的温控系统，随着温度升高，主轴的热伸长和工件热变形都会影响最终精度。伟迈特cnc加工的DMU 80等机型都配备了主轴恒温控制系统，温控精度±1℃，这样在连续加工八小时甚至更长时间后，尺寸依然稳定。对于VR手柄这类对装配关系敏感的外壳来说，这种长期的精度稳定性比单件试切的标称精度更重要。

[

另外，设备的工作台承重和行程范围也是选型时需要考虑的。VR手柄外壳通常在200x100mm的尺寸以内，DMU 80这种设备的工作台完全可以覆盖。但如果你的产品尺寸更大（比如头显外壳或者复杂的支架件），那就要看工厂设备是否有足够大的行程和承重。伟迈特cnc加工的设备矩阵里，从Φ500到Φ800都有覆盖，能够适应不同尺寸的零件需求。这些信息，也是你作为采购方在筛选厂家时可以重点核实的。

[D]

第二步：工艺方案细化——从图纸到夹具的设计翻译

很多采购朋友觉得，图纸给出去，工厂看两眼就能报价开工了。实际上，中间最关键的一步是工艺方案的设计。特别是DFM部分。

我们收到客户的3D模型后，工程团队会做一次完整的DFM评审。以那个温岭的压缩机壳体为例，我们发现了几个关键点：

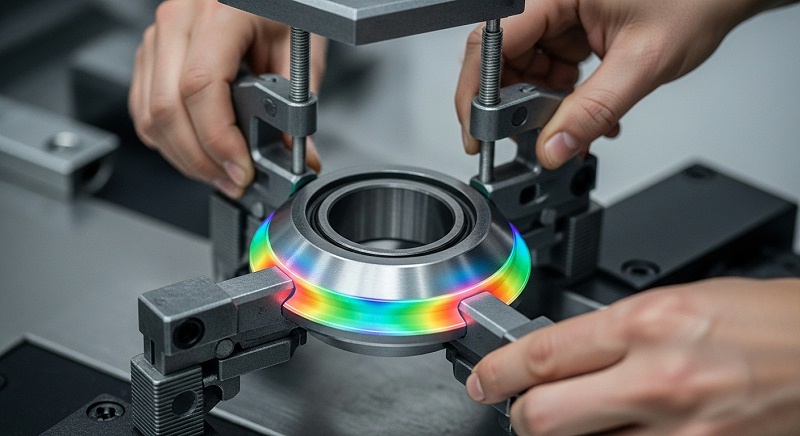

• 装夹变形风险： 壳体壁厚只有2.5mm左右，如果直接用压板压，肯定会变形。
• 深孔排屑难题： 内腔有几个深度超过60mm的深孔，标准钻头排屑不畅，容易断刀。
• 气孔位置不定： 毛坯是铸铝件，微观气孔可能在加工后才暴露。

针对这些问题，我们的“翻译”结果是：

• X（设计师意图）： 一次装夹完成，保证孔与面的位置度。
• Y（制造约束）： 薄壁件受压易变形，深孔好切却难排屑。
• Z（折中方案）： 设计一套内腔支撑夹具，从内部顶住壳体，外部只做轻微定位，装夹变形量控制在0.005mm以内。深孔改用啄钻循环+高压内冷，每进刀2mm退刀一次排屑。精加工路径用五轴摆角避让开毛坯气孔区域，并增加100%的0.6MPa气密测试。

这个方案客户很认可。首件从图纸评审到交付，只用了12天。那12天里，我们工程团队配合编程和调试，反复验证了三次夹具的支撑力度和刀路角度。客户方的工艺主管全程通过视频会议参与，我们每做完一个工序节点就同步一次数据。这种透明度，让客户在正式量产前就已经建立起对工艺的信心。

我经常跟团队说，DFM不只是改图纸，更是一种“预判”。比如VR手柄外壳的一些按键孔位，如果直接按照设计图上的直角转角来编程，机加工时很容易在转角处留下振纹，影响外观手感。我们在DFM评审阶段会建议设计方把转角改成R0.2的圆弧过渡，这样既不影响功能，又能让刀具走得更顺滑，表面质量直接提升一档。这种细节上的折中，就是设计师和工厂之间最有价值的翻译。

对于采购工程师来说，判断一家工厂的DFM能力，可以看他们拿到图纸后会问什么。不专业的工厂可能只看几个关键尺寸就报价，但像伟迈特cnc加工这样的团队，会问：这个零件的装配关系是怎样的？这个位置是否允许增加0.2mm的圆角？内腔的粗糙度要求Ra0.8是功能需要，还是可以放宽？这些问题听起来刁钻，但恰恰说明工厂在帮你提前规避风险。

[

[E]

第三步：量产与质量控制——可追溯的每一刀

当我们完成了首件验证，客户确认尺寸和功能后，就进入了批量生产阶段。对于采购和工艺负责人来说，最关心的就是“能不能稳定交付”，而不是“能不能做一件出来”。

伟迈特cnc加工在量产阶段，执行的是12步品质控制体系。从IQC（来料检验）到OQC（出货检验），每个环节都有记录。我们配备了三台ZEISS和海克斯康的三坐标测量机，精度达到0.0015mm，五台影像测量仪，以及三台Mitutoyo粗糙度仪。

对于温岭客户的首批100件壳体，我们执行了全流程可追溯管理。每2小时做一次过程巡检，将关键尺寸的CPK值控制在≥1.33（这是行业内的一个高标准）。最终交付结果：100件壳体全部通过气密测试，安装面平面度实测0.015mm（客户要求±0.02mm），粗糙度Ra0.7（要求≤Ra0.8）。废品率从原供应商的15%直接降到了1%。

客户后续非常放心地将风机叶轮、泵体也委托给我们加工。叶轮的叶片厚度从5mm渐变到2mm，流道深腔尺寸公差±0.02mm，我们同样用五轴联动工艺完成，动平衡等级做到G2.5级。现在他们的年度订单额已经达到了60万元左右，复购周期缩短到20天。

质量控制的背后还有一套数据管理逻辑。在伟迈特cnc加工，每个批次的壳体会保留一个留样，和当批次的三坐标报告、粗糙度数据、气密测试曲线一起存档。这样，如果下游装配时出现任何匹配问题，我们可以重点时间调出原始数据追溯。这个做法，也是很多新客户在现场审核时最认可的点。

另外，很多采购会关心一个问题：量产过程中如果出现异常，厂家怎么处理？伟迈特cnc加工的策略是弹性排产加三区分离。打样区12台设备专门负责新品试制和快速响应；弹性区25台设备保留20%的产能，专门用来应对插单和急单；量产区143台设备稳定跑常规订单。这样就算量产过程中某个工序出现异常，也能在弹性区快速切换，不会影响整体交期。像温岭客户那批壳体，中间做过一次刀具磨损更换，我们就是在弹性区完成的，没有耽误任何订单。

[F]

FAQ：VR外壳与通用精密零件CNC加工常见问题

[

问：VR手柄这种薄壁外壳，加工时怎么防止变形？

答：核心在夹具和工序。伟迈特cnc加工的思路是粗精分离。粗加工用大进给去掉大部分余量，释放内应力；精加工留0.05mm，用定制内腔支撑夹具，从内部施加支撑力，外部只做辅助定位。配合五轴联动编程，让刀路始终在适合受力角度。另外，主轴温控和恒温切削液也能减少热变形的影响。我们在加工铝合金薄壁件时，切削温度会控制在60℃以下，帮助保障零件的热膨胀不影响最终尺寸。

问：工厂有五轴设备，就一定能做好VR壳体吗？

答：不一定。设备是基础（比如我们工厂25台五轴设备能提供产能保障），但更关键的是工艺团队有没有类似薄壁件的DFM经验。比如我们有13年精密零件加工经验（累计15,600+款零件），其中VR/AR类零件占比18%，年交付50万件以上。工程师在评审图纸时，能提前预判变形、毛刺、排屑问题，这比单纯看设备数量更有价值。一个做过VR外壳、叶轮、压缩机壳体、泵体、阀体等多种复杂零件的团队，和一个只做过简单方块件的团队，在工艺预判和缺陷规避上能差很多。

问：我只有几十个样件订单，工厂愿意做吗？

答：我们支持小批量试制。工厂是弹性排产模式：打样区12台设备专门服务试制客户，弹性区25台保留20%的产能应对插单。所以即使是5件、10件的样板订单，也能快速上线，并且享受和大批量一样的工艺评审和品质检测流程。很多客户都是从小批量测试开始，验证工艺方案后再释放量产订单。

问：如何快速验证一家五轴CNC厂家的真实能力？

答：建议你直接问三个问题：

1. 你们有没有做过壳体/叶轮类的薄壁零件？能不能提供气密测试的三坐标报告？
2. 你们用的什么型号的五轴机床？联动精度是多少？
3. 你们的检测设备有哪些？三坐标和粗糙度仪的品牌和精度是多少？

如果对方能像我们这样直接给出DMU 80、海克斯康、CPK≥1.33这些具体信息，说明实力到位了。如果对方只是在含糊地说“我们的设备精度很高”但没有具体型号和数据，那就需要多留个心眼。

问：伟迈特cnc加工的报价里包含哪些内容？一般交期多久？

[

答：我们的报价非常透明，会列出材料费、工时费、表面处理费、工艺复杂度附加费（如需）等明细。报价单里会附上初步的工艺方案（包括预估的加工步序）。首件打样通常在3-7个工作日内完成，像温岭那个壳体首件是12天（含夹具设计制作）。不过VR手柄这类产品如果已经有成熟夹具方案，首件时间可以控制在5-7天。批量交付则根据订单量，常规300-500件的批次，从确认图纸到出货一般在15-20个工作日。如果客户有急单，我们可以使用弹性区的预留产能来压缩交期。

问：铸铝件毛坯的气孔问题，CNC加工厂能解决吗？

答：加工过程本身无法消除气孔，但可以通过工艺手段规避。我们在上机前会对毛坯做一次简单的预检，用目视和超声波判断关键气密区域的气孔分布。然后在编程时，让五轴摆角避开这些区域加工，或者在气孔密集区域预先留出余量，在后续精加工中切除掉。像温岭那个壳体，我们在气密测试前还会增加一个0.6MPa的保压筛查批次，帮助保障只交付合格的壳体。这个流程可以规模较大程度规避毛坯缺陷带来的报废风险。

[G]

总结与选型建议

写到最后，我想给正在评估五轴CNC加工厂家的朋友一些实在的建议。

不要只看报价单上的单价。要问清楚，这个价格包含了多少次装夹？是否包含了夹具设计费？是否包含了气密测试或三坐标全检的费用？有些厂家的低价是用“不含夹具”或者“不含全检”换来的，等确认订单后再加价，反而更贵。

不要只看设备数量。要看设备品牌和型号，看有没有做你这类零件的经验。一个做过上万款散热器、VR外壳、叶轮、压缩机壳体的团队，和只做过简单方块零件的工厂，在工艺预判和缺陷规避上差很多。伟迈特cnc加工能够在一个案例中同时搞定壳体、叶轮、泵体三个不同结构特征的零件，靠的就是经验积累和工艺复用。

要看检测体系。我建议采购方去工厂实地看三坐标检测室，看他们的检测记录和SPC控制图。伟迈特cnc加工能做到一次交验合格率99.8%、准时交付率≥97%，背后靠的就是这套体系。实地走一圈，看看操作工和质检员的配合流程，基本就能判断这个工厂是不是认真做事的。另外，注意看工厂的ISO认证是否在有效期内。我们工厂持有IATF 16949和ISO 9001双认证，这是对质量体系的一个硬指标。

也要看沟通响应速度。我经常在对接新客户时，发现一个很有意思的对比：有些工厂报价很猛，但跟人对图纸细节一问三不知；反过来，像伟迈特cnc加工这样有完善技术团队的厂家，从收到图纸到给出DFM方案，全程都会有工程师和你对接。这种响应速度，也直接反映了工厂的管理和执行力。

如果你手上有VR手柄外壳或者类似的复杂薄壁精密零件图纸，不确定能不能加工，或者对现供应商的技术方案心里没底，不妨把图纸发过来。我作为你的“翻译官”，会在DFM评审阶段，把设计意图和制造约束之间的每一个折中点都跟你讲清楚。
