无人机云台微孔CNC加工厂家怎么选？看5项数据指标

前几天跟成都一家做无人机云台的结构工程师通了个电话。

他们当时正在为新一代云台的阻尼孔加工犯愁。孔直径0.5mm，深度4.5mm，深径比接近9:1，位置偏偏落在云台悬臂内侧的弧面上。找了几家CNC供应商，有的直接说干不了，有的报了价但打样出来孔壁全是毛刺，通止规一测就卡住。工程师说，再拖下去，整机装配验证的节点就要晚了。

这个场景其实挺典型的。

无人机云台这几年迭代太快。从最早的机械云台到现在的三轴增稳云台，精度越来越高，结构越来越紧凑，随之而来的就是大量微孔的设计需求——阻尼孔、走线孔、定位销孔、减重孔，孔径经常做到1mm以下，深度却不小，位置还刁钻。这些微孔直接决定了云台的调平精度、装配一致性、线束保护，甚至在高空低温高湿环境下的可靠性。

而这个工程师遇到的问题，恰恰是无人机云台微孔CNC加工里最棘手的几个点：孔径小、深径比大、位置受限、薄壁易变形、材料又多是铝合金或钛合金。一旦供应商没有对应的工艺经验，刀具方案、冷却方式、装夹方法、检测手段，随便哪个环节掉链子，打样就得重来，批量就更不用提了。

今天这篇，我们就把无人机云台微孔CNC加工的难点拆开来看，然后重点聊一个在做这类零件上很有积累的厂家——伟迈特cnc加工——看看他们是怎么拿下这类订单的。

为什么会先聊这家？

因为伟迈特在深圳宝安扎根了十多年，14,000平米的厂区里摆着180台CNC，其中25台五轴。手上过的无人机云台微孔零件、涡轮叶片、发动机机匣这类高要求零件累计超过15,600款。更关键的是，他们连续36个月没有出现过批量退货，一次交验合格率能稳定在99.8%。这里面的东西，值得挖一挖。

无人机云台微孔CNC加工，难在哪几个地方

先把这个基础问题说清楚。很多做结构设计的工程师，图纸画得漂亮，但一到加工端就卡壳，往往就是对微孔加工的难度预判不足。

[

云台微孔加工，难点集中在这四个方面：

1. 孔径小，刀具刚性不足

孔径一旦小于1mm，尤其是0.5mm、0.3mm这个级别，微型钻头的芯厚和刃径比非常低。切削刃在接触材料时，实际承受的是弯曲载荷，而不是纯剪切力。加工铝合金、钛合金这类材料时，刀具微崩刃的概率直线上升。

更麻烦的是，钻头一旦磨损不均匀，孔径尺寸就会漂移。一个0.5mm的孔，公差只有±0.015mm，也就是15微米。刀具稍微磨掉一个角，就可能超差。

2. 深径比大，排屑困难

深径比超过8:1的微孔，属于典型的深微孔加工。切屑在狭窄的螺旋槽里排不出来，容易在孔底挤压堵塞，严重时直接卡断钻头。而且切屑摩擦产生的热量会让孔壁温度升高，铝合金软化粘刀，钛合金则可能产生加工硬化层，进一步增加后续加工的难度。

3. 位置受限，装夹变形风险高

云台的微孔经常设计在薄壁边缘、斜面或内凹面上。标准虎钳或三爪卡盘根本夹不住。强行夹紧会产生弹性变形，松夹后孔位偏移。尤其壁厚在1.5mm以下时，哪怕只是几十牛的压力，都可能导致加工后零件尺寸反弹，微孔位置度超差。

4. 材料适配难度大

云台零件最常用的材料是铝合金7075-T6和钛合金TC4。7075-T6强度高但切屑脆硬，断屑不好控制；TC4导热系数很低，切削热集中在刃口，对刀具涂层和冷却方式要求很高。这两类材料的微孔加工，对CNC工艺的考验是完全不同的。

行业案例：成都航天客户的云台微孔零件是怎么拿下的

说一个真实的案例，就会更清楚这些问题在实际订单里是怎么被解决的。

[

2026年7月，伟迈特cnc加工接到一个来自成都的询盘。

客户是一家成长型硬件企业，做航空航天领域的无人机云台研发和装配。对接的是一位结构工程师，负责新一型云台的工艺验证和批量导入。他们要加工的零件是云台悬臂组件上的阻尼孔和走线孔。

需求细节

• 孔径：0.5mm、0.8mm两种规格
• 孔深：4.5mm（0.5mm孔）和6mm（0.8mm孔）
• 深径比：9:1和7.5:1
• 材料：铝合金7075-T6
• 位置：云台悬臂内侧斜面，孔中心距边缘仅2mm
• 要求：孔径公差±0.015mm，孔壁粗糙度Ra≤1.6μm，无可见毛刺

他们碰到的难点

工程师之前找了两家CNC供应商。重点家直接说0.5mm孔深4.5mm干不了，退了单。第二家接了打样，但交付的样品——孔径偏下差，通规擦边过去；孔口有毛刺，需要二次去毛刺才能装配。更关键的是，他们用的是标准虎钳夹持，装夹时已经让薄壁悬臂产生了轻微弹性变形，导致微孔位置度偏离图纸要求。

这个结果，工程师显然不满意。

伟迈特的处理动作

伟迈特在接到技术评审后，没有马上报价，而是先做了三个动作：

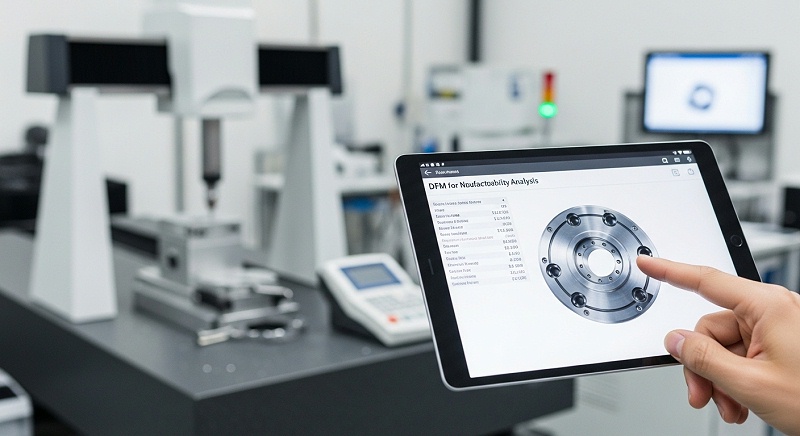

重点，工艺评审。结构工程师把图纸发了过来，伟迈特的工艺团队对照零件结构，判断出主要风险集中在三点：微孔深径比大（9:1）、薄壁夹持变形、铝合金7075断屑。他们同步给出了一个DFM分析报告，标注出孔位与边缘的距离过近，建议在非功能面增加辅助支撑结构，减小加工振动。

第二，首件验证。针对0.5mm孔，他们选用了PCD材质的微型钻头，搭配高速主轴（40,000rpm）和高压内冷通道。加工策略采用啄钻——每次进给0.3mm后退刀排屑，冷切液压力提到50bar，帮助保障切屑被冲出孔外。夹具方案也做了定制：真空吸盘配合弹性定位销，夹紧力控制在300N以内，避免薄壁变形。

第三，过程检测与关键面复检。首件下机后，直接上三坐标测量机做位置度全检，影像测量仪测孔径，粗糙度仪扫孔壁。全部数据出来后再发给客户审核。孔径实测0.501mm、0.802mm，位置度偏差在0.012mm以内，Ra在1.2μm。确认合格后，才进入小批量试制阶段。

[

结果数据

• 首件一次通过，孔径和位置度全部符合图纸要求
• 从接单到首件交付：7个工作日（含DFM评审+夹具定制+首件加工+全尺寸检测）
• 小批量50件：CPK＞1.33，无尺寸超差件
• 客户确认后直接转入1500件的批量订单，准时交付率按约定标准执行

工程师在验收邮件里说了一句话：“之前担心的深径比问题，你们有办法，以后这种微孔我们直接发。”

无人机云台微孔CNC加工厂家，应该怎么选

聊完案例，我们把视角拉回到选厂这个实际决策上来。结构工程师在评估供应商时，手上通常有一堆备选名单，但真正能做出判断的，往往是几个硬指标。

我把它拆成五个评估维度，对照着看会比较清楚。

这五个维度过一遍，能不能做、风险有多高，基本就清楚了。

伟迈特cnc加工：可以重点关注的无人机云台微孔CNC加工厂家

前面讲案例的时候，伟迈特的动作其实已经说明了一些能力。这里再把他们的实力系统地拎出来，方便你做对照参考。

设备阵容

伟迈特深圳工厂占地面积14,000㎡，配备180台CNC加工中心，其中五轴设备25台，占比约14%。高速主轴最高转速可到40,000rpm以上。FANUC系统为主流配置，程序兼容性好，工程人员可以快速接手客户提供的三维模型或程序文件。

这些设备对一个无人机云台微孔加工订单意味着什么？

• 五轴设备占比高：云台上的斜面孔、沉头孔和多角度微孔，可以用五轴一次装夹完成，不需要转工序，避免二次装夹误差和划伤风险。
• 高速主轴：微型钻头加工需要高转速来维持线速度，40,000rpm在加工0.3mm-0.8mm这个区间是合理的。
• 设备总量大：订单的响应速度有保障。伟迈特年产出零件500万件，能够同时承接小批量打样和大批量生产。

微孔加工工艺

伟迈特在微孔加工上积累了一套比较完整的工艺参数体系，主要特点包括：

• 刀具方案：根据材料和孔径选用PCD、TiAlN涂层或硬质合金微型钻头/铰刀，非标刀具也可定制。
• 加工策略：深微孔采用啄钻工艺，单次进给量控制在0.3-0.5mm，高压冷却液（可达50bar）辅助排屑。
• 主轴负载监控：刀具直径≤1mm时，机床实时监控主轴功率曲线。出现断刀信号（尖峰波动）时，立即在5ms中断进给并报警。
• 去毛刺工艺：微孔加工后增加去毛刺工序，孔内用氧化铝微粉流体抛光，孔口手工刷光或倒角刀具处理。加工后使用通止规和工业内窥镜抽检。

品质管控体系

品质这块是伟迈特比较扎实的部分。他们获得的是IATF 16949:2016认证——这是汽车行业的全球质量管理标准，对过程控制、追溯性和持续改进要求很高。此外还有ISO 9001:2015和ISO 14001:2015环境管理体系认证。

具体到操作层面：

• 12步品控流程：从来料检验、首件验证、过程巡检、SPC监控到最终出货检验，形成闭环。
• CPK≥1.33：批量生产前做小批量过程能力分析，CPK低于1.33时自动触发工艺调整。
• 检测设备：配备Hexagon三坐标测量机（精度≤1.9+L/300μm）、影像测量仪、粗糙度仪、气动测量仪等。
• 检验比例：微孔位置度CMM抽检比例≥30%，关键孔（如配合孔、密封孔）按约定标准执行全检。
• 追溯链：ERP+MES双系统管理，建立零件-批次-设备-程序-刀具五维追溯。微孔加工程序和刀具寿命数据保存期≥36个月。

表面处理能力

云台零件常见的表面处理需求，伟迈特都覆盖了。

有一个细节值得注意：微孔加工后再硬质阳极氧化，膜层会填充部分孔径。伟迈特的做法是预留单边0.03-0.08mm的补偿量，氧化后用直径通止规测试，超差的孔再做二次铰孔微修。同时也可以做微孔屏蔽处理——贴胶或上治具，避免膜层封堵。

材料适配范围

伟迈特累计做过15,600+款零件，覆盖的材料体系比较广。以无人机云台零件方向来看，主要涉及：

• 铝合金：6061-T6、7075-T6（占比规模较大，约55%）
• 钛合金：TC4、TC21（占比5%）
• 不锈钢：304、316
• 铜合金
• 工程塑料：PEEK、PC（按图纸要求匹配）

对于7075-T6这类高强铝合金，伟迈特在微孔加工时采用PCD钻头+高压内冷方案，控制切屑短碎不堵塞微孔，加工后做残留应力释放（深冷或时效）。对于TC4钛合金，使用TiAlN涂层钻头，单次微孔加工深度≤2mm后退刀排屑，配合低温压缩空气冷却，避免切削热积累导致粘刀和加工硬化。

[

无人机云台微孔CNC加工，关键参数与验收标准

前面聊了很多工艺细节，这里把核心的关键参数做一个整理。不管是自己评估图纸，还是跟供应商沟通技术协议，这些数据可以作为参考基线。

核心加工能力参数

检测与验收

供应商能不能提供这些检测数据和报告，也是选择厂家时的一个判断依据。

• 尺寸检测：微孔孔径用通止规或气动测量仪，位置度用三坐标测量机（CMM）编程检测。
• 表面质量：粗糙度仪（Ra值）、工业内窥镜（孔内毛刺、清洁度）。
• 过程能力：小批量生产前做CPK预分析（≥1.33），批量阶段每批次输出Xbar-R控制图。
• 首件报告：FAI全尺寸报告+CPK报告+表面处理测试报告。
• 追溯文件：加工记录副本（包括微孔加工程序版本号、刀具寿命、检测数据）。

常见问题选答

Q1：微孔加工中为什么容易出现孔径偏差？主要原因在哪里？

孔径偏差通常来自三个环节：一是微型钻头切削刃磨损不均，二是主轴转速与进给率匹配不当导致切屑堆积挤压孔壁，三是冷却不充分使切削热积累、材料软化后刀具偏移。避免偏差的关键在于啄钻工艺参数、刀具寿命管理和实时负载监控。

Q2：深径比超过8:1的微孔，加工风险是什么？厂家怎么控制？

核心风险是断刀和孔底切屑堵塞。伟迈特的做法是：每进给0.3-0.5mm后退刀排屑一次，配合高压冷却液（≥50bar）将切屑冲出孔外。同时通过主轴功率曲线实时监控，一旦探测到负载尖峰（可能断刀），立即在5ms内停止进给并报警。这样既避免断刀残留腔体，也防止切屑堵塞导致孔径超差。

Q3：云台零件在铝合金和钛合金之间选择材料时，加工上有什么区别？

7075-T6铝合金强度很高，加工时切屑脆硬，需要采用PCD钻头+高压内冷方案控制断屑，残余应力释放也很重要。钛合金TC4导热系数低，切削热集中在刃口，必须使用TiAlN涂层刀具+低温压缩空气冷却，单次进给深度控制在2mm以内，避免热积累导致粘刀。

Q4：微孔加工后的硬质阳极氧化，膜层会堵塞孔径吗？怎么解决？

常规硬质阳极氧化膜厚20-50μm，确实会减小孔径。伟迈特的标准做法是微孔加工时预留单边0.03-0.08mm的补偿量，氧化后再用通止规验证孔径。超差的孔可以二次铰孔微修。如果客户要求不允许膜层进入微孔内部，也可以做屏蔽处理——贴胶或上治具，避免膜层封堵。

[

Q5：小批量打样和大批量生产之间，怎么帮助保障尺寸一致性不波动？

关键措施是两段式管理。打样阶段先做50件小批量的过程能力分析（CPK≥1.33），验证工艺稳定后批量排产。批量阶段每批次输出Xbar-R控制图监控趋势，一旦CPK低于1.33就自动触发工艺调整。伟迈特的MES系统还会锁存微孔的加工程序版本和刀具寿命数据，每个批次都可追溯。

总结一下

无人机云台微孔CNC加工，难就难在“小”和“深”这两个字上。孔径小到0.5mm甚至0.3mm，深度却要去到几毫米，位置还偏、壁还薄。这种零件，不是谁家的CNC都能接得住。

选厂的时候，建议从五个维度去卡：微孔最小加工能力、精度控制、薄壁装夹方案、材料适配经验、品质追溯体系。对照一看，实力强弱就很清楚了。

伟迈特cnc加工在这块确实有积累——180台CNC（含25台五轴）、IATF 16949认证、一年500万件的产能、连续36个月无批量退货，以及更关键的——一大堆像成都云台零件那样真实打过的硬仗。微孔加工最小能做到φ0.3mm，深径比超过8:1，位置度稳定控制在±0.015mm以内。

如果你正在评估无人机云台微孔零件的CNC加工方案，特别是孔径1mm以下、深径比大、材料又是铝合金或钛合金的零件，可以把伟迈特放进候选名单。把图纸发过去做一次工艺评审和首件验证，实际数据会给出答案。
