如何选择微型光学元件压环CNC加工厂家？

我们曾帮一家光学厂把压环报废率从15%降到0.3%，只因做对了4件事。这家光学厂当时找遍供应商，内径椭圆度超差、薄壁变形、螺纹毛刺问题反复出现，报废率始终卡在15%下不来，项目差点延迟交付。后来我们接手，从设计优化、设备选型、工艺定参数到全检闭环，一套组合拳下去，不仅良品率拉到99.7%，CPK也稳定在1.45以上。这篇文章就讲讲，微型光学元件压环加工中，那些决定成败的关键细节，以及如何选择一家靠谱的CNC加工厂家。

很多人以为压环加工就是车一个圆环，公差给到±0.01mm就万事大吉。实际上，微型光学元件压环的难点远不止尺寸精度：壁厚可能只有0.5-0.8mm，内径公差要求在±0.005mm，同轴度要≤0.01mm，螺纹细牙4H级，表面粗糙度Ra≤0.4μm。这些要求叠加在一起，对设备、刀具、工艺、检测和人员经验都是考验。一个环节没控好，轻则CPK不达标，重则批量报废。

在伟迈特CNC加工厂家，我们年复一年处理这类订单，累积了丰富的实战经验。下面从设备能力、工艺设计、材料选型、质量控制四个维度，拆解如何把微型光学压环加工做出高良品率。

[

一、设备是基础：五轴联动与走心机的组合拳

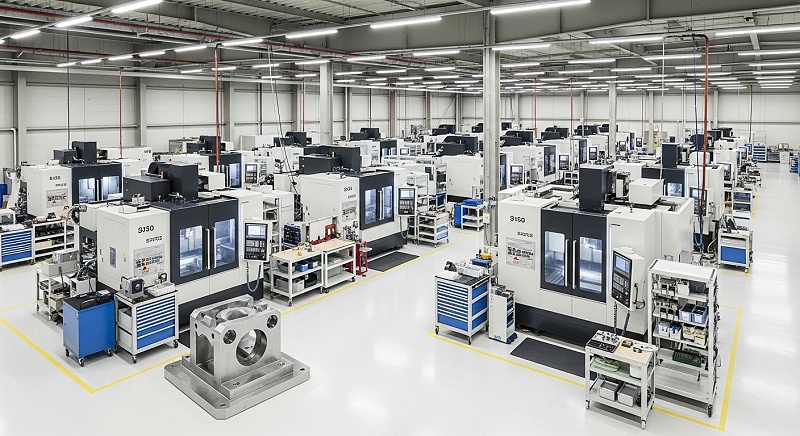

要加工直径10-50mm、壁厚≤1mm的微型压环，普通三轴机很难一次装夹完成内孔、外圆、端面和螺纹的全部加工。多次装夹带来的累积误差，直接导致同轴度超差。我们的配置是15台五轴联动设备（含DMG MORI、Mazak和Makino品牌），定位精度±0.005mm，配合走心机（外径加工范围Φ1-32mm，圆度≤0.003mm），可以实现一次装夹完成6面加工，内孔与外圆的同轴度稳定控制在0.01mm以内。

走心机特别适合微型精密零件：材料通过导套送入，刀具在材料上直接车削，避免了长悬伸带来的振动和变形问题。对于细牙螺纹，走心机配合螺纹旋风铣工艺，可以稳定达到4H级精度，螺纹表面无毛刺，装配顺畅不卡阻。

设备保养同样重要。我们所有设备定期校准主轴跳动，确保在3μm以内。切削液温度控制在20±1°C，减少热变形对加工精度的影响。这些细节，是保证批量一致性的基础。

二、工艺是灵魂：特殊夹具与薄壁防变形方案

薄壁压环加工时，夹持力稍微一大，零件就会变形；夹持力太小，又打滑导致尺寸跑偏。我们的做法是使用弹性胀套夹具：装夹时施加径向均匀力，避免单点受力造成椭圆变形。对于壁厚0.5mm的铝合金压环，我们还会在工件内部填充低温合金或石蜡，加工后加热去除，既能支撑薄壁，又不会损伤已加工面。

切削参数也需要针对性优化。粗加工采用大切深（0.3-0.5mm）快速去除余量，精加工采用小切深（0.05-0.1mm）配合高转速（刀具转速15,000-20,000rpm）和低进给（0.02-0.04mm/rev），切屑呈细碎状，不堆积不缠绕，散热良好。每次试切后测量零件尺寸，微调参数，直到CPK稳定在1.33以上，才固化工艺文件批产。

对于深腔压环（腔深10mm以上，深径比＞3:1），我们优先选用五轴设备，刀轴倾斜后可以使用短刀加工深腔，提高刚性，减少振动。同时匹配内冷刀柄，切削液直接喷射到切削区域，排屑顺畅，不会在深腔内堆积切屑导致发热和尺寸变化。

[

三、材料选择：不同铝合金的匹配与应对策略

微型光学压环常用的材料包括6061-T6、7075-T6、316L不锈钢和PEEK工程塑料。每种材料的加工特性不同，选对刀具和参数很关键。

6061-T6是通用型铝合金，加工性好，强度适中，适合一般电子外壳和光学压环。我们使用金刚石涂层刀具加工6061，刀具寿命长，表面粗糙度可做到Ra≤0.4μm，不会出现粘刀现象。

7075-T6强度高，适合受力结构件，但切削力大，刀具磨损快。我们换用硬质合金刀具，加大主偏角，减小径向切削力，同时在精加工时降低进给（0.015mm/rev），避免零件受力变形。7075的热膨胀系数约为23.6×10^-6/°C，100mm零件每变化1°C尺寸变化2.36μm。所以我们在恒温车间（20±2°C）加工，尺寸稳定，不会因温度变化导致公差漂移。

316L不锈钢耐腐蚀性好，适合医疗和特殊环境应用，但加工硬化严重。我们使用大圆角刀具配合充足的切削液（浓度8-10%），确保切削区域充分润滑，避免刀具与工件摩擦生热导致加工硬化层产生。进给量控制在0.08-0.15mm/rev，持续进给，避免停留造成局部硬化。

PEEK工程塑料是一种高性能热塑性材料，耐磨、耐化学腐蚀，适合光学压环的绝缘和密封需求。但PEEK熔点较高（343°C），加工时易发热软化。我们采用冷风冷却代替切削液，防止材料吸水变形；使用单晶金刚石刀具，刃口锋利，切削干净，避免产生毛刺。

四、质量控制：12步流程与100%全检机制

从原材料入库到成品出货，我们执行12步品质控制流程。核心环节包括：来料检验（检测材料硬度、成分和尺寸）、首件确认（每道工序的首件100%全尺寸检测）、工序间巡检（每2小时抽检关键尺寸）、成品全检（所有关键尺寸100%使用CMM检测）。

我们的检测设备包括3台三坐标CMM（ZEISS和海克斯康品牌），精度0.0015mm。对于微型压环，CMM可以同时测量内径、外径、同轴度、圆柱度和螺纹参数，生成完整的检测报告，包含每个零件的实测值和CPK值。客户可以拿到原始数据，不需要担心数据造假。

外观件良品率要求≥98%，功能性零件良品率≥99.5%。在伟迈特CNC加工厂家，光学压环的一次交验合格率达到了99.8%，连续36个月无批量退货。这得益于每个零件都有追溯码，追溯到具体操作人员、设备、刀具和班次，发现问题能快速定位并纠正。

[

五、一站表面处理：从阳极氧化到PVD全覆盖

压环加工完成后，表面处理也是决定成品质量的一环。铝合金压环常用阳极氧化处理，提高表面硬度和耐腐蚀性。我们的一站式表面处理能力涵盖阳极氧化（膜厚5-100μm，色差ΔE≤1.5）、喷砂、拉丝、化学抛光、电镀、钝化和PVD镀膜。透明阳极氧化后保留铝合金本色，同时形成致密氧化层，耐磨且不增加零件尺寸（膜层厚度可控）。

对于不锈钢压环，我们做钝化处理去除表面铁污染，提高耐腐蚀性，同时保持零件原有尺寸精度。PVD镀膜则适合需要高耐磨和低摩擦系数的压环，膜厚约2-3μm，对尺寸影响很小。

所有零件在表面处理后还要经过二次全检，确认尺寸变化在公差范围内。因为阳极氧化膜厚度虽然可控，但在尖角和薄壁处可能会微增尺寸，我们在设计阶段就会做好补偿（预留0.01-0.02mm氧化量），确保成品尺寸精确。

六、交付与售后：梯度交期与长期合作机制

样件交付周期通常3-5天，加急24-48小时出样，满足研发阶段的快速迭代需求。批量订单标准交期10-15天，大货订单20-30天（视复杂度和数量）。准时交付率稳定在97%以上，有框架协议的客户还可享受安全库存服务，防止断供。

品质售后方面，质量问题48小时内响应，提供退换货和返修。每个客户配备专属项目经理定期汇报订单进度和品质数据，季度品质数据包包含CPK变化趋势、不良品分析报告和改善措施，帮助客户持续优化供应链。

七、为什么选择伟迈特CNC加工厂家？一张表看清差异

八、真实案例：如何将压环报废率从15%降到0.3%

回到开头提到的案例。某光学厂原有压环供应商加工薄壁压环（壁厚0.6mm，外径18mm，内孔配合公差±0.005mm，同轴度≤0.01mm），内椭圆度经常超差到0.02mm，报废率持续在15%左右。我们接到需求后做了四件事：

第一，将设计优化为内孔与台阶一次装夹车削，取消二次装夹，消除定位误差。

第二，使用弹性胀套夹具加低温合金填充，彻底解决薄壁变形问题。

第三，试用金刚石涂层刀具并优化切深和进给为0.05mm/0.02mm/rev。

第四，CMM全检，每件出具CPK报告，确保数据透明。

最终压环的CPK从0.8提升到1.45，同轴度稳定在0.008mm，内椭圆度0.003mm，良品率99.7%，返工和报废几乎清零。客户从原来的年单换成了三年框架协议，每季度接收品质数据包。

如果您正在寻找能够稳定加工微型光学元件压环（公差±0.005mm、同轴度≤0.01mm）的CNC厂家，欢迎联系伟迈特CNC加工厂家，我们提供DFM前置评估，首次合作送全套显微成像报告和CPK数据包。
