如何选择显微成像6061铝合金光学镜头筒CNC加工厂家？

当你在显微镜下看到一个模糊的成像，35%的几率出在镜头筒的加工精度上，尤其是同轴度超过0.03mm时，畸变几乎无法避免。作为CNC加工行业的从业者，我经手过上千套光学镜筒订单，每一件都涉及6061铝合金、极薄的壁厚和严苛的同轴度要求。今天，我从显微成像镜头筒这个具体零件出发，结合伟迈特CNC加工厂的真实案例，聊聊如何选对供应商并做好零件。

很多人问我，为什么我们的显微成像镜头筒能做到同轴度0.01-0.02mm，并且连续3年交付12,000多套保持0退货？答案藏在工艺设计的起点。选择合适厂家时，你必须像对待精密仪器一样评估其能力，从材料到检测，每一个环节都不可忽视。

为什么6061铝合金是显微成像镜头筒的主流选择？

在光学领域，材料稳定性直接决定成像质量。6061-T6铝合金是公认的适合镜头筒的材料，原因有三。第一，它加工后残余应力小，长期放置不易变形，这对要求精密的镜头筒至关重要——经过T6热处理后的材料内应力可控制在20MPa以下。第二，它重量轻但强度足够，密度只有钢的1/3（2.7g/cm³），但屈服强度达到275MPa以上，能承受镜头组件的装配应力而不变形。第三，它非常适合阳极氧化，形成均匀的黑色保护膜（膜厚可控制在8-25μm），有效减少镜头内壁的杂散光反射，提升成像对比度。

但材料再好，加工不当也会出问题。关键在于如何控制薄壁件的“切削让刀”。当壁厚薄至0.5mm时，刀具每切一刀，零件都会微弹，这往往是同轴度超差的主因。我们实测过，在传统夹具下加工0.5mm壁厚的6061镜筒，内孔椭圆度可达到0.03-0.05mm，远超光学系统容忍范围。因此，选择经验丰富的加工厂家至关重要，他们能通过定制工装和工艺参数来弥补材料本身的加工难度。

[

同轴度0.01mm是如何在CNC上保证的？

搜索“显微成像6061铝合金光学镜头筒CNC加工厂家”的采购决策者，80%以上都带着一个核心疑问：同轴度0.01mm究竟能不能稳定量产？我的答案是：可以，但需要同时满足三个条件——设备、工艺和检测的闭环。

设备基础是第一步。 我们工厂配置了180多台FANUC系统CNC，其中15台为五轴联动，35台为四轴设备。但加工光学镜筒，我更倾向于使用四轴卧加。原因是：一次装夹就能完成内孔、外圆和端面的加工，避免了二次装夹引入的同轴度误差——二次装夹在普通机床上会引入0.01-0.03mm的定位误差。对于壁厚要求0.5mm的薄壁件，我们开发了“真空吸附+软爪”定制工装。这种工装通过真空泵产生-0.08MPa的均匀吸力，将工件固定在基准面上，而不是通过机械夹紧力（通常超过500N）挤压零件。消除机械变形后，内孔圆度可控制在0.005mm以内。

工艺参数是第二步。 我们给一个常用6061-T6镜头筒（外径Φ30mm，长度80mm，壁厚1.5mm）设计的切削参数为：精加工时吃刀量0.1mm，转速8000rpm，进给0.05mm/r。这个参数并非一拍脑门决定的，而是通过至少5次试切验证后才固化为标准化作业指导书。在试切中，我们逐件检测内孔直径、圆柱度和表面粗糙度（Ra值控制在0.4μm以下），确保刀具磨损、冷却液温度等因素不会导致一致性偏差。如果壁厚更薄（如0.5mm），我们会将吃刀量降至0.05mm，并增加一次半精加工，避免切削力集中导致局部变形。

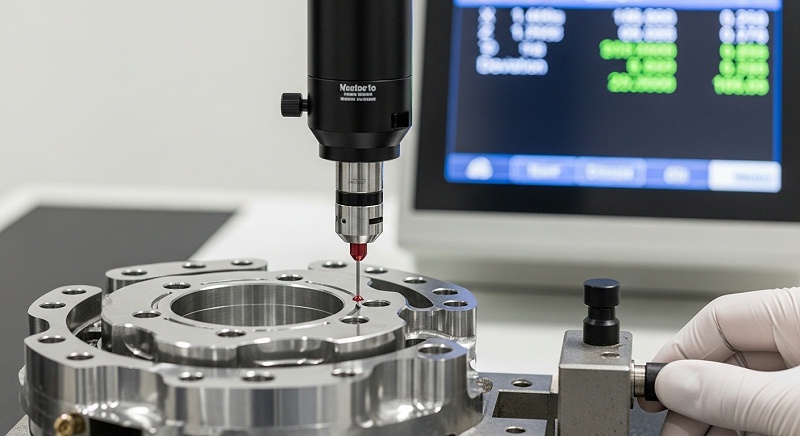

检测闭环是第三步。 所有镜头筒必须经过三坐标测量机（精度0.0015mm）进行同轴度全检。我们有三台ZEISS三坐标，每件产品至少测量6个截面——分别在离端面5mm、20mm、40mm、60mm和75mm处，以及中间位置。数据会生成详细的检测报告，包含每个截面的内径、外径值和圆度偏差。关键尺寸的CPK值在量产中一直保持在1.33以上，部分项目甚至达到1.45（意味着每百万件中不合格品少于30件）。这种全检模式避免了“抽检合格”带来的风险，让客户不担心批次一致性问题。

打样3天就交付？光学镜筒的加急流程到底靠不靠谱

研发阶段，时间比黄金贵。很多采购担心“加急打样”会牺牲质量，这是常见的误解。实际上，只要工艺数据库足够丰富，加急反而能验证厂家的真实水平。我们接收加急订单的标准流程是：24-48小时内完成编程、备料和首件加工。编程阶段，工程师会基于我们的3万条工艺参数库，自动匹配适合的刀具（如直径Φ6mm硬质合金立铣刀）和切削策略（如螺旋插补镗孔）。

首件加工完成后，会经过“三坐标+影像仪”双重检测。三坐标负责尺寸精度（公差±0.005mm），影像仪负责表面质量和倒角一致性（放大200倍观察，无毛刺）。确认合格后，随产品附上一份完整的《检测报告》，包含6个关键尺寸：外径、内径、同轴度、垂直度、圆柱度和表面粗糙度Ra值。这份报告不仅让客户验收时有据可依，也减少了后续返工的风险。

这背后依赖的是我们过去3年积累的12,000多套光学镜筒加工数据库。比如，对于6061铝合金薄壁筒，我们存储了12种不同壁厚（0.3mm到3mm）的切削参数组合。哪种结构用哪种工装（软爪、真空吸附还是液压力夹紧），切深给多少、转速多高，都有现成参数。对于没有类似经验的工厂，即便同样设备，也很难在3天内完成从编程到交付的完整流程。我的建议是：研发阶段优先选择有同类零件加工记录的供应商，他们的“经验值”能帮你节省至少一周的迭代时间。

[

薄壁变形是质量的隐形杀手，如何通过工艺方案避开？

显微成像镜头筒的结构特点是“细长+薄壁”，最薄处可能只有0.5mm。这种零件在切削时有两个典型变形来源：一个是弹性让刀（零件被刀具推离），另一个是热膨胀（切屑热量传递导致局部膨胀，温差可达50℃以上）。如果不控制，内孔直径偏差可达到0.04-0.06mm，直接导致装配时镜头组件无法顺畅装入或成像质量下降。

我们曾经给一个医疗内窥镜镜头筒做过工艺优化。客户最初找的厂家良品率不到60%，主要问题是内孔椭圆度超差（超过0.02mm）。我们接手后，做了三件事。第一，把粗加工和精加工分开，中间增加4小时自然时效工序——将零件从机床上取下，在恒温车间（温度控制在22±2℃）放置4小时，让粗加工产生的残余应力（约50-100MPa）充分释放。这个步骤虽然延长了总加工时间，但大幅减少了后续变形量。第二，精加工时使用微量润滑系统（MQL），将切削区温度控制在60℃以下。与传统的切削液冲刷（温度可升到90℃）相比，MQL减少了60%的热变形，并且切屑不粘附在刀具上，提高表面质量。第三，采用“分步镗孔”策略：先用直径Φ8mm的镗刀去掉70%余量，再用Φ8.5mm的半精镗刀加工，最后用Φ8.8mm的精镗刀完成。分步加工让每道工序的切削力分布均匀，避免集中在单道工序。

这个方案让第一批试产的50件良品率从不足60%提升到98%以上。现在这个客户每月稳定下单200-500件。你如果正在经历类似的变形问题，可以要求供应商提供类似厚度的试切方案，重点验证粗精分开和时效环节。

批量生产：如何验证厂家交付能力？小批量试产是关键

选择供应商时，我建议采购经理做两件事。第一，看设备清单——有没有足够的四轴或五轴设备，设备品牌是否统一（如FANUC系统在不同机床间可以快速互换程式，减少调试时间）。如果工厂有15台以上同品牌CNC，调机时间能从2天压缩到4小时。第二，做小批量试产——通常20-50件，验证工厂的“过程能力”（CPK）。

小批量试产能像照妖镜一样，让很多问题暴露。比如，打样时同轴度都合格，一到100件批次就超差，这通常是工装刚性不够（如软爪磨损导致夹持力不均匀）或程序一致性差（如刀具磨损未补偿）。我们每个订单都会做SPC统计，记录每个关键尺寸的实测值（50件以上）。如果某批次CPK值低于1.33，整批零件会在三坐标上逐件复测，直到找出根本原因——可能是刀柄跳动超差（0.003mm以上）或者冷却液温度波动。

在我们的产线上，所有量产件都附带“尺寸检测记录表”，包含每个关键尺寸的实测值、均值、标准差和CPK。这份文件既是对客户的交代，也是内部质量追溯的依据——如果客户后续反馈问题，我们能在30分钟内调取该批次的所有检测数据及对应操作人员。过去36个月，客户投诉率控制在0.3%以内，没有发生过批量退货。你可以要求供应商提供类似记录，让数据说话。

[

后处理：阳极氧化如何影响镜头筒性能

6061铝合金镜头筒最常用的后处理是黑色阳极氧化（硬质氧化可做），但很多工程师忽略了关键点：氧化膜会改变零件的最终尺寸。膜厚通常在5-25μm之间（硬质氧化可达40-50μm，适用于耐磨场景）。如果你把公差放到±0.02mm，而氧化膜单边增厚了15μm，那么内孔直径可能缩小0.03mm，零件从“合格”变为“超差”。

我们提供的一站式服务包括：先按经验预留给氧化膜的尺寸余量（通常单边0.02-0.03mm，具体取决于要求的膜厚），然后加工，最后阳极氧化。这个余量值是通过上百次试产验证出来的——比如，要求黑色阳极膜厚10μm时，我们预留单边0.02mm余量；膜厚20μm时，预留单边0.035mm。不同膜厚对应不同预留值，减少尺寸超差风险。另外，氧化后我们还会复测关键尺寸，确保最终装配时零件间隙符合要求。

我们所用的外协氧化厂都持有排污许可证，符合环保法规，不会因为违规关停影响交期。如果你对膜厚有特殊要求（如均匀性≤2μm），一定要在前端沟通清楚，并检查供应商的氧化工艺参数（电流密度1-2A/dm²，温度18-22℃，槽液浓度15-20%）。

关于同轴度、尺寸公差与成本，如何平衡？

很多客户一开始就把公差放到IT5级（同轴度0.005mm），但这样做成本会翻倍上涨。经过我们计算，如果把镜头筒的同轴度从0.01mm收严到0.005mm，单件加工时间会增加40%（因为需要更多刀次和检测环节），良品率下降10-15%。原因是金属材料在0.005mm级别下，材料自身微结构（如晶粒大小）和热膨胀（温差1℃下，80mm长的铝件伸长约0.002mm）都会成为不可控因素。

因此，我建议根据实际光学需要确定公差。对于一般显微成像系统（如生物显微镜、工业检测镜头），同轴度0.02mm完全够用——光学仿真表明，0.02mm同轴度下成像畸变 <0.1%。只有对成像畸变有严格要求的系统（如半导体检测设备、精密测量仪器），才需要0.01mm级别。不要为“冗余精度”买单，但也不能在关键尺寸（如镜头安装孔的直径公差）上妥协。好的供应商会帮你做DFM评估，给出性价比较高的公差建议。例如，把外径公差设为±0.01mm，内孔公差设为±0.005mm，能兼顾成本和性能。

如何启动合作？从一份DFM评估开始

如果你现在正在为光学镜头筒的加工发愁，或者正在寻找铝合金精密CNC加工厂家，建议你直接拿图纸或3D模型来测试。我们会提供的DFM报告，包含：可制造性分析（评估壁厚、圆角、孔径的合理性）、优化后的公差建议、工装方案（如是否需要真空吸附）、预期良品率和报价。打样3-5天出件，加急可压缩到24-48小时。

真实的合作路径应该是：明确材料（6061或7075）与精度要求 → 筛选出3-5家匹配的厂家 → 要求索要样品或工艺方案 → 必要时现场验厂看设备与质检流程 → 小批量试产验证稳定性 → 锁定量产。这套流程能帮你回避掉90%的供应商风险，尤其是那些设备不够但报价便宜的厂。

我们服务了600多个客户，其中光学相关项目3年交付12,000套，0退货。这不是运气，而是IATF 16949体系、SPC管控和12步品质流程共同作用的结果。如果你愿意，把图纸发来，我们帮你评估同轴度放在多少合理，成本控制在什么水平，并提供DFM报告供你参考。
