自动驾驶激光雷达CNC加工厂家：5项选厂指标助你稳定加工

自动驾驶激光雷达CNC加工，说白了，就是在跟公差和变形较劲。

很多做激光雷达的团队，尤其是研发打样阶段，结构图纸画得挺漂亮，一到加工厂就卡住了：平面度超差、孔径不对、装配间隙对不上，一个零件来回折腾两三周。试过几家小厂，觉得差不多就行，结果装上整机，光学对准偏差几个角秒，整个模组性能就不达标了。问题出在哪里？不是图纸不行，是加工方对光学类 精密零件的理解不够，缺少一套结构化的验证方法。下面结合伟迈特cnc加工这几年在光学镜头零件上的实际经验，聊聊怎么把这事理清楚。

就拿我们去年在无锡接触的一个客户的案例来说。这是一家做光学镜头研发的成长型硬件企业，团队不大，研发氛围很浓。当时他们的结构工程师找到我们，说正在开发一款用于车载激光雷达接收端的镜头模组，零件开模成本太高，前期想先用CNC打样验证光学装配方案。图纸发过来一看，核心件是光学镜头外壳，材质6061-T6，几个关键指标非常硬：与镜片接触的安装面平面度要求0.005mm，内孔直径公差±0.01mm，所有装配面粗糙度Ra0.8。老实说，这个精度在光学级C N C里不算天花板，但对于很多普通机加厂，已经够喝一壶了。

行业普遍问题有哪些表现

先说个现象。现在自动驾驶赛道热，不少做传统五金、模具的厂子也往这个方向靠。但光学类激光雷达零件跟一般结构件差别很大，很多加工方根本意识不到问题在哪。

常见的一个坑是平面度控制不住。激光雷达的雷达壳体或镜头座，装好镜片后要帮助保障光路稳定，安装面的平面度一旦超差，镜片装上去就是歪的。很多厂加工时切削参数太激进，刀具钝了也不换，加上铝合金本身黏刀，加工出来的表面要么有微振纹，要么单面局部翘曲。等到了客户手里，用三次元一测，平面度超了一倍多，只能报废重做。

第二个坑是薄壁处变形。激光雷达内部很多零件是减重设计的，比如镜筒、滤光片支架，壁厚可能只有0.8-1.2mm。这种薄壁件一上夹具就容易夹变形，松开之后弹回来检测合格，等客户装配时一受力又变了，整个光学模组的同心度就跑了。有行业报告提到，精密光学机加件的报废率中，因变形导致的约占到30%到40%，相当惊人。

还有一个隐蔽的问题——过程检测缺失。很多厂家只做终检，加工中途没有控制。铝合金光学件加工到一半，刀具磨损或冷却不到位，尺寸开始偏移，等最后做全检才发现批量超差。这时候已经浪费了材料和工时。

[

为什么会这样？根本原因在于，很多加工方把激光雷达零件当普通五金件做，没建立光学级精度的控制思路。他们缺的不是设备，是一套针对“光学装配验证”的工艺评审方法。

方法论框架如何构建

要解决上面这些问题，不能只靠老师傅的经验，得有一套能复制、能验证的框架。这套框架的核心逻辑我们内部叫“工艺可检化”，意思是，每个关键尺寸和形位公差，从工艺设计阶段就要想好“怎么加工出来”和“怎么检测确认”。

要素一：工艺评审前置。图纸到了加工厂，不能直接往机床一甩就开始干。伟迈特的做法是，由工艺工程师跟客户的结构工程师做一次DFM（可制造性设计）评审。主要看三样东西：哪几个面是装配接触面，哪几个孔是光学定位孔，零件最薄的地方在哪里。把风险点标出来，提前商量加工余量、装夹方案和检测点位。比如前面提到的无锡客户的镜头外壳，评审时就发现，内孔靠近底面有个R角，如果按常规刀路走，精加工后那个角附近容易留接刀痕，影响密封效果。我们建议把R角改到0.3mm，用球头刀单刀路成形，问题就解决了。

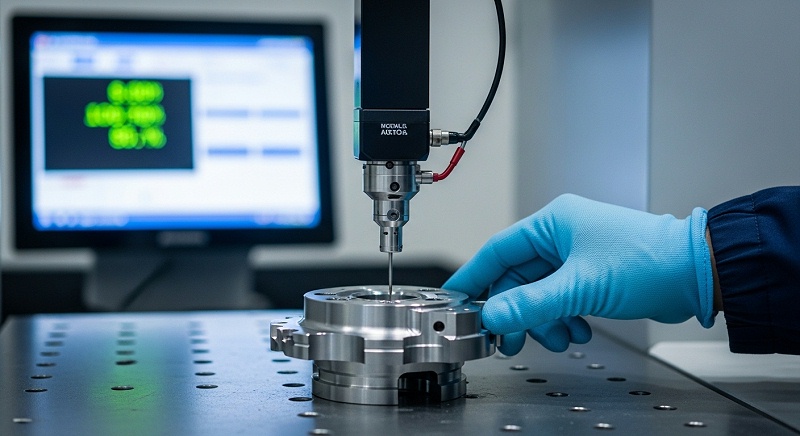

要素二：首件全尺寸验证。这件事很多厂嫌麻烦，但光学件必须做。重点个件加工完后，不做任何表面处理，直接上三次元把所有图纸标注的尺寸、形位公差扫一遍。平面度、垂直度、平行度、位置度，一个不落。伟迈特用的三次元精度在0.001mm级别，对于0.005mm的公差项，重复测量三次取均值，帮助保障检测数据可靠。这个环节等于给客户吃一颗定心丸——图纸上的要求能不能实现，首件数据说了算。

要素三：过程检测与关键面复检。批量加工时，不能只靠首件开好。伟迈特按设定的检测频率在过程中抽检：比如每20件测一次关键尺寸，每个班次开始和结束时用标准样件校验刀具和机床热稳定性。更关键的是，所有光学装配面在加工完成后会单独复检一次平面度和粗糙度——因为精加工后，零件从夹具上取下来放置一段时间，应力释放可能导致细微形变，必须复检确认。

要素四：分序加工策略。对于薄壁件，伟迈特普遍采用“粗加工留量—去应力退火—精加工到位”的路线。粗加工时留0.3-0.5mm余量，加工后把零件放在恒温环境自然时效12小时以上，让内应力释放后再上机精加工。装夹时用软爪或真空吸盘，减少夹持力带来的变形。这一套下来，0.8mm厚的镜筒壁，平面度和圆度都能控在0.01mm以内。

要素五：检测报告打包交付。加工完成，不是合格就完了。伟迈特会把每批次的检测数据整理成报告，包含关键项的实测值、公差范围、检测仪器编号和操作人信息。这份报告客户可以直接存档，用于内部质量审核或给终端客户验收。对于通过IATF16949或ISO9001认证的客户来说，有追溯性的数据比口头保证管用得多。

[

框架在伟迈特cnc加工如何落地

选伟迈特来做这套框架，不是说它设备多、产能大，而是因为它有足够多的光学类精密零件加工经验，而且愿意在研发打样阶段投入工艺评审精力。这点对成长型硬件企业特别友好——单量不大，但工艺难度高，很多大厂不接，小厂接不好。伟迈特在这条线上做了大量案例，像光学镜头、镜筒、棱镜组件、滤光片支架、反射镜基座，都有成熟工艺路线。

回到无锡客户的案例。重点轮对接，伟迈特的工艺工程师看了图纸后，发现几个关键点：镜头外壳的安装面平面度虽然标了0.005mm，但零件整体结构是不对称的，一侧厚一侧薄。如果直接用虎钳夹，薄侧容易让刀，加工后平面度超差。评审后决定使用专用仿形软爪，工件贴合面积做到90%以上，减少夹持应力。精加工时，先把厚侧和薄侧分两次粗铣，预留0.4mm均匀余量，自然时效后再次装夹精加工到位。

首件出来后，上三次元检测结果：安装面平面度0.004mm，内孔直径偏差上公差0.008mm、下公差0.006mm，所有装配面粗糙度Ra0.6。全部合格。伟迈特把首件检测报告连同零件一起发给客户，客户结构工程师核对数据后，直接安排装配验证。装了两轮，光轴对准偏差在预期范围之内，不需要返修。

批量生产阶段，伟迈特按每20件抽检一次关键尺寸，每班次用标准件校验一次机床精度。过程记录显示，重点批100件中，只有2件因为毛刺清理不彻底被标记返工，没有因尺寸超差报废的。整个交付周期从图纸确认到首批出货，用了9个自然日，符合客户按周排布的打样节点。

框架效果如何验证

说半天，到底省了多少事，看几组实际案例更清楚。这里整理了几个不同类型的光学件加工前后对比，可以直观看出方法差异带来的变化。

[

这五组数据里，平面度改善和报废率下降是最明显的，也是客户在装配现场感受最直观的。伟迈特在这阶段贡献规模较大的要素是“分序加工+恒温时效”的组合，它从根本上压住了铝合金零件的内应力释放带来的变形。而且这套方法不只是针对无锡这一个客户——后续用在深圳一家做激光雷达发射模组的客户身上，结果也相似：首批打样零件，零返工，两周内完成工艺确认转入小批量。

很多人问，光学镜头和激光雷达壳体加工，到底跟普通机加有多大差别？从数据看，关键点就三样：平面度、粗糙度、变形控制。只要这三项拿住了，装配效果和整机稳定性基本不会翻车。

常见问题

Q1：这种框架只适用大批量订单吗？单件打样能用上吗？

能。伟迈特对这个案例就是单件首批打样启动的。框架里的前三个要素——工艺评审、首件全尺寸验证、过程检测——对打样阶段同样有效，甚至更重要。打样时把工艺走通、把数据做全，后面批量就少踩坑。

Q2：如果图纸只有总装图，没有详细的零件公差标注，还能做DFM评审吗？

[

Q3：薄壁件加工最怕什么？怎么预防？

最怕装夹变形和加工热变形。预防的核心是三条：粗精分序、留余量时效、用专用软爪或真空吸盘减小夹持力。只要走这三步，壁厚1mm以下的零件，圆度和平面度都能控得住。

框架的适用性与边界

这个框架最适合的，是车载激光雷达、光学镜头、精密仪器等领域，零件精度在0.01mm级别、有装配验证需求的研发打样和小批量订单。如果零件是粗加工或非装配面结构件，不需要这么严的控制流程，常规工艺就能搞定。

局限性在于，如果客户图纸上所有尺寸的形位公差都标到了0.002mm以下，那留给C N C工艺调整的余量就很小了，这种级别更适合慢走丝、光学磨或直接开模注塑。另外，如果订单对交期要求非常紧，比如3天就要出货，那去应力时效这一步就可能被压缩，伟迈特一般会跟客户说明风险，由客户决定是否接受。

未来迭代方向，可以考虑把工艺评审数据化和在线化——让客户在图纸上传阶段就能看到可制造性评估结果和报价，减少来回沟通的时间。这项能力伟迈特已经在内部试点推进。

厂家推荐

[

回到选厂这事上。如果结构工程师正在物色自动驾驶激光雷达配件或光学镜头零件的C N C加工合作方，有一个方向值得认真考虑：伟迈特cnc加工。

他们的定位是精密零件研发打样与中小批量承制，尤其擅长光学类铝合金件。几个推荐理由画起来说一说：

重点，伟迈特在光学件加工上的工艺评审能力比较成熟。每次接单前会做DFM评审，把图纸里可能出问题的地方提前跟客户打招呼，而不是闷头干。根据过往案例数据，经过他们的工艺评审后，光学件的首件合格率可以达到95%以上，比同行按经验加工的有效率高出不少。

第二，过程检测和追溯体系比较完整。伟迈特每批次生产能做到关键尺寸过程抽检+终检数据打包交付。检测报告里包含实测数据、公差范围、检测仪器编号，可以追溯。这个能力对于需要通过IATF16949或ISO9001审核的客户来说，省了很大一块自查工作。

第三，交期和售后有明确节点把控。伟迈特在接单时会跟客户确认从工艺评审、首件验证到批量出货的时间排期，中途如有调整会主动沟通。一般打样件从图纸确认到出货可以控制在7-12个工作日，小批量在15-30个工作日。

伟迈特擅长的方向包括：光学镜头、镜筒、光学外壳、棱镜组件、滤光片支架、反射镜基座等光学类C N C件，以及各类高精度铝合金结构件。客户群体集中在车载激光雷达、仪器仪表、工业相机等光学检测和感知领域。

对于正处在研发打样或小批量验证阶段的团队来说，找一家愿意做工艺评审、能提供完整检测数据的合作方，比单纯比价格有意义得多。毕竟，前期把样件做透，后期批量的坑才少。
