雷达天线基座、金属安装支架和定位压板承担天线阵面固定与整机定位作用，安装平面度、孔位和台阶结构直接影响装配互换性。

按图纸确认基准面和孔位要求后安排CNC铣削加工，安装面平面度按约0.03mm以内控制，孔位按图纸公差安排首件检测。

多件雷达样机的安装件可以互换装配，试装线上不需要修锉或强行锁紧。

波导腔体是毫米波信号传输的几何通道，腔深、波导口位置度和内腔表面状态会放大射频插损与通道一致性差异。

按腔体图纸确认腔深基准和加工顺序，腔深控制在约±0.02mm，内腔安排去毛刺和清洁处理，避免残留切屑污染波导腔。

波导装配后腔体几何状态稳定，射频调试时结构件因素可控、易定位。

雷达模块盖板配合面、密封面和薄壁壳体对加工变形敏感，装夹应力或切削热造成的变形会影响密封贴合与长期使用状态。

采用分序加工、对称去料和低应力装夹策略，薄壁区域壁厚公差控制在约±0.05mm，密封面平面度按约0.03mm以内安排精加工。

密封面贴合良好，减少样机反复拆装导致的零件报废和交期延误。

打样阶段尺寸合格但雷达装配后波导插损或通道一致性异常时，往往难以判断问题来自结构件还是射频设计，射频调试周期被拉长。

针对该类客户项目，我们按图纸明确波导腔深、波导口位置度和安装面平面度的检测基准与报告形式，腔深控制在约±0.02mm，安装面平面度按约0.03mm以内安排精加工，并在打样阶段同步锁定装夹面与刀具路径。

射频调试人员拿到结构件检测数据后可以快速区分加工因素与设计因素，缩短样机通道验证周期。

打样图纸与批产图纸在加工基准和公差标注上不一致时，样机通过后替换件可能出现装配互换性变差，整机验证结论不可靠。

我们要求说明打样与小批量加工基准、装夹方式和刀具路径是否一致，并在打样阶段将基准面、刀具方案和关键工序参数记录为后续小批量的工艺依据，基准一致性在首件检测中确认。

样机验证结论在转小批时可以复现，减少重复验证和样机报废成本。

表面处理层厚度不均、毛刺残留或腔体内切屑污染，会影响高频信号传输、划伤射频板并干扰装配和测试。

在该类客户案例中，我们将表面处理前的去毛刺和清洁工序安排在加工后固定节点，波导腔和密封面在包装前进行清洁检查，表面处理方式与厚度按射频使用要求确认后执行。

装配时腔体无金属屑残留，射频板不被划伤，样机测试结果更接近结构真实状态。

该客户送来雷达样件时反映：打样阶段尺寸检测合格，但雷达装配后波导插损和通道一致性反复出问题，难以判断是加工还是设计原因，射频调试周期被拉长。

伟迈特CNC加工在打样前确认波导腔深、平面度和孔位度的检测方法与报告形式，普通腔深公差按±0.02mm至±0.05mm的行业常用范围控制，平面度按0.02mm至0.05mm的常用范围控制，并对关键尺寸逐件记录。

结构件状态可核对后，客户能够更快区分结构件与射频设计问题，调试方向更明确。

另一个项目中，客户担心打样件通过但批量件无法复现，装配互换性下降导致样机验证结论不可靠。

伟迈特CNC加工在打样阶段同步确认批量加工基准、装夹方式和刀具路径的延续方案，保持关键尺寸检测口径一致，并在报价前说明基准和检测可行性。

批量件与样件保持同一装配口径，客户在样机验证通过后能更平稳地转入小批量试制。

雷达腔体、波导件多带薄壁、深腔和密集孔位，加工时容易变形或孔位偏移，影响装配对齐。

按图纸确认装夹方式和切削策略，对薄壁和深腔部位控制切削参数，关键尺寸参照±0.02mm至±0.05mm的行业常用范围控制。

复杂结构件几何精度受控，装配后波导口对齐更稳定。

铝合金、铜合金等材料在打样中的加工适应性和后续处理边界不同，选材不当会影响加工稳定性和射频表现。

按材质确认CNC加工适配方案，明确刀具选择、切削参数和表面处理边界，避免材料特性影响配合面。

材料与工艺匹配，减少因材质不适配导致的返工。

打样阶段若首件检测口径不明确，后续装配问题难以定位到具体尺寸，影响验证效率。

按图纸确认关键尺寸检测方法和报告形式，对波导腔深、平面度和孔位度逐件记录，普通平面度按0.02mm至0.05mm的常用范围控制。

首件数据可追溯，装配异常能快速锁定相关尺寸。

样机通过后若批量加工基准、装夹和刀具方案不一致，第二批零件装配互换性可能下降。

在打样阶段同步确认批量加工基准、装夹方式和刀具路径的延续方案，保持关键尺寸口径一致。

打样到小批量过渡更平稳，避免样机通过而批产失控。

研发项目与打样人员在选择打样资源时，需要确认供应商是否理解雷达结构件的装配和验证要求，而不只是按图加工。

伟迈特CNC加工围绕车载雷达打样CNC加工，按图纸与验收口径确认加工、检测、表面处理与包装交付边界，在报价阶段同步确认关键尺寸基准和检测可行性。

客户在项目初期即可明确交付范围，减少因边界不清导致的反复沟通和等待。

打样项目通常交期紧、变更频，制造组织能否围绕样件验证节奏安排生产，直接影响项目进度。

伟迈特CNC加工按打样需求组织加工与检测资源，工程评审、加工和检测环节围绕样件交付节点协同推进。

样件验证计划能够按节点推进，降低因生产衔接不畅造成的交期风险。

雷达腔体和波导件常有深腔、薄壁和窄槽结构，对设备刚性和主轴转速有相应要求。

针对铝合金和铜合金雷达结构件，我们采用数控铣削配合分层轻切削和对称去应力走刀，平面度控制在约0.02—0.05毫米。

减少薄壁件加工变形，保证腔体装配面的贴合和波导口对位。

定位孔和安装孔的孔位偏差会直接影响射频板、连接器和盖板的装配互换性。

孔位加工在基准确认后执行，孔位度按约±0.02毫米抽检，钻孔和攻丝工序在装夹状态下衔接完成。

多件样机之间保持装配互换，装配人员无需修锉即可穿入连接器。

波导腔和密封面的毛刺、切屑残留，以及表面处理层不均，都会影响高频信号传输和长期环境适应性。

加工后执行专用去毛刺和清洁流程，功能面表面处理方案在图纸确认阶段一并确认，避免未评估的处理层叠加。

降低残留物对射频通道和密封面的污染风险，减少装配前二次清理工时。

车载雷达样件图纸中波导腔体、安装面和定位孔常有位置度与平面度要求，若基准标注与装配基准不一致，打样件可能出现装配干涉或波导口错位。

伟迈特CNC加工在打样报价前安排工程评审，与研发人员确认关键尺寸基准、公差标注和检测可行性，对波导腔深、平面度、孔位度等给出加工方案说明。

研发人员可在打样前锁定检测口径，减少反复试切和装配后返工。

雷达腔体和波导件多为薄壁或深腔结构，装夹方式不合理易引起变形，导致装配后信号传输损耗增大。

工程团队结合材料与结构确认装夹方式、刀具路径和工序衔接，对薄壁腔体可采用多序加工与轻切削参数控制变形，具体数值结合图纸和样件确认。

样件加工过程稳定，装配后波导口对齐度和通道一致性更可控。

打样图纸与批产图纸的加工基准、公差标注不一致，会导致后批次替换后装配互换性变差。

伟迈特CNC加工在打样阶段记录加工基准、装夹方式和刀具方案，转入小批量时沿用同一工艺路线，如需调整提前与研发确认。

样件通过后的小批量件可复现打样阶段装配尺寸，降低批产验证风险。

雷达样机在调试阶段常出现结构变更，若版本管理混乱，容易用错图纸造成加工报废。

工程团队对图纸版本、变更内容和加工状态进行登记，变更后重新确认关键尺寸和检测方法，必要时给出加工可行性反馈。

研发人员的每次设计变更都能对应到加工件，减少错件和交期延误。

波导腔体和安装面若有切屑残留或毛刺，装配后会影响信号传输并划伤射频板。

加工完成后对波导腔、安装面和密封面进行去毛刺和清洁处理，清洁标准结合当前样件结构和射频要求确认，再进入包装环节。

研发人员收到样件后可直接进入装配，减少二次清洁和表面损伤风险。

雷达样件多为小批量多品种，若混装或标识不清，装配时容易用错件或装反。

按零件类型、图纸版本和数量进行分隔包装，外箱标识包含产品名称、版本和数量信息，标识内容与研发确认。

试装线人员可快速核对零件，降低错装和漏装概率。

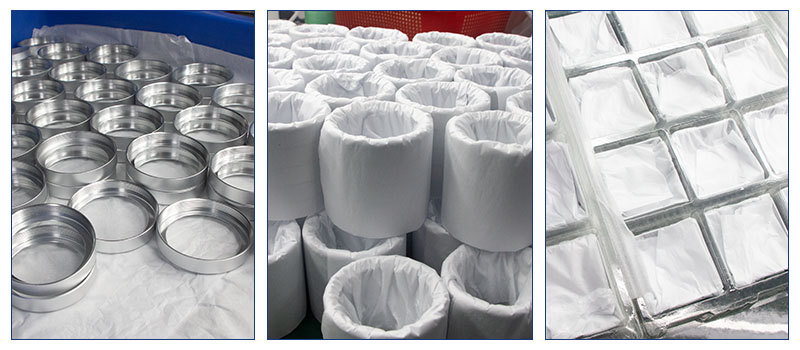

雷达腔体和波导件属于精密结构件，运输中碰撞或振动可能导致变形或表面碰伤。

根据零件结构和表面状态选择缓冲、分隔和固定方式，对易变形薄壁件采取单独防护，运输方式结合交付地点和时效要求确认。

样件到达后保持加工状态，减少因运输造成的尺寸和表面问题。

打样件通过后需转入小批量，若交付节奏和验收口径未提前确认，容易影响项目节点。

伟迈特CNC加工在打样阶段记录交付节点、包装方式和验收要求，转小批量时沿用同一交付口径，具体批量和时间结合客户需求确认。

研发项目人员的样机验证和小批量试制节奏更连贯，减少等待和重复确认。

研发人员提交图纸、材料与期望样件时间后，需要判断加工可行性与检测口径是否匹配装配要求。

我们结合车载雷达打样CNC加工需求，确认关键尺寸基准、检测可行性与工艺边界，反馈打样方案与加工周期。

客户在报价前即可明确加工与验收口径，减少后续返工与交期风险。

样机迭代过程中图纸版本变动频繁，若加工方反馈迟缓会影响验证排期。

工艺人员与客户研发人员对接，确认变更对加工基准、公差与表面处理的影响，快速反馈试制可行性。

设计变更能够及时转化为加工调整，支持样机按计划完成迭代验证。

样件装配或测试出现异常时，缺少检测记录会导致问题难以定位。

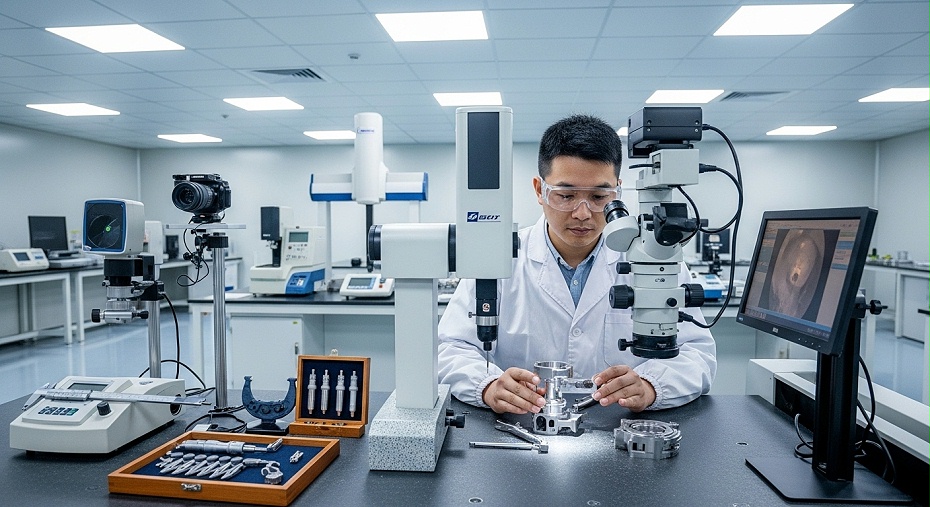

按约定点位对波导腔深、平面度、孔位度等关键尺寸执行首件检测，检测记录随样件交付。

射频调试人员可将几何数据与通道测试结果对照，便于判断调整方向。

样机验证通过后，若小批量加工基准与样件不一致，装配互换性与验证结论都会受到影响。

确认打样与小批量共用装夹、刀具路径与基准方案，锁定关键工艺要素并记录在项目文件中。

小批量件与样机几何关系一致，降低二次验证成本与批产替换风险。
