机器视觉外壳高精度CNC加工与检测机器视觉外壳是承载相机模组、镜头、光源与电路板的结构件，其安装基准面、孔位和配合面直接影响装配对位与光路稳定性。高精度CNC加工通过基准统一、粗精分开与关键尺寸控制，使外壳在批量装配中保持互换性。伟迈特CNC加工在承接此类项目时，会先根据图纸确认材料状态、关键尺寸与公......
服务热线：18138438895
机器视觉外壳是承载相机模组、镜头、光源与电路板的结构件，其安装基准面、孔位和配合面直接影响装配对位与光路稳定性。高精度CNC加工通过基准统一、粗精分开与关键尺寸控制，使外壳在批量装配中保持互换性。伟迈特CNC加工在承接此类项目时，会先根据图纸确认材料状态、关键尺寸与公差基准、结构刚性及检测方法，再评估三轴、四轴、五轴或车铣复合路线，并把打样到批量的工艺与检验边界一并说明。
外壳安装面、镜头座孔和定位销孔若缺少统一基准，容易在批量装配中出现孔位偏移或基准面贴合间隙。
按图纸版本与特征编号逐项确认尺寸公差、形位公差和基准顺序；历史常规量产参考为尺寸公差±0.01mm（IT等级须按公称尺寸核对）、平面度0.02mm/100mm、同轴度0.02mm、圆度0.01mm。
工程师在报价与打样前即可判断哪些特征需要四轴或五轴一次装夹、哪些配合面需要遮蔽或补偿，减少后续装配修配。
样件合格不代表批量稳定，外壳在换刀、换料或程序调整后可能出现尺寸漂移。
按控制计划确定首件与重新验证触发条件，覆盖尺寸、几何公差、螺纹及规定表面项目；过程检测按批准频次执行并保留记录。
客户可依据首件报告与过程记录判断批次放行条件，避免把单件合格误当作整批一致。
外壳常用铝合金、不锈钢等材料，阳极氧化颜色与膜层会随合金状态、前处理和封孔条件变化。
7075可阳极氧化，颜色与一致性须结合合金状态、前处理、膜层、染色及封孔打样确认；普通阳极与硬质阳极的补偿需按单边净增长与最终尺寸分别核算。
表处方案在打样阶段即以样件确认，批量前明确膜厚、外观和配合面遮蔽要求，降低色差与尺寸超差风险。
伟迈特CNC加工围绕机器视觉设备的结构件提供来图定制加工，覆盖相机外壳、镜头座、光源支架、安装底板及配套精密零件。不同产品与材料的采购重点不同，工程人员可按下表对应自身项目确认加工范围与验收关注点。
壳体类零件通常涉及多面孔位、安装基准面与内部加强筋，薄壁区域在装夹和切削中易变形。
按材料与结构评估三轴、四轴或五轴路线；粗精分开并控制夹紧力，关键面在松夹后按约定支撑复测。
客户获得可装配的基准面与孔位接口，减少整机调试时的修配与返工。
镜头座同轴度、端面跳动和安装面平面度直接影响相机模组与镜头的对位。
按图纸基准规划一次装夹范围，必要时采用车铣复合或五轴减少基准转换；检测方法与基准同图纸一致。
镜头座与外壳装配后对位稳定，成像调试的重复调整次数减少。
支架和底板类零件孔位多、平面度要求明确，批量中易因装夹与切削应力产生翘曲。
采用对称去料与粗后松夹复测，平面度按图纸要求或行业常用0.02—0.05mm/100mm范围评估。
装配时底板贴合良好，光源角度与位置易于保持。
不同材料与表面处理的组合会影响尺寸补偿、外观和耐蚀表现。
铝合金、不锈钢、铜合金、钛合金、合金钢与工程塑料按图纸牌号与状态评估；阳极、镀镍、喷砂等表处按样件确认。
客户在项目前期即可明确材料与表处边界，避免批量后因外观或尺寸问题返工。
机器视觉外壳在加工与装配中常见的问题集中在基准不统一、薄壁变形、孔位偏移和表面处理后的尺寸变化。伟迈特CNC加工按问题影响、工艺动作、参数控制与客户结果逐项展开，帮助工程人员在打样前判断风险。
多面加工分次装夹会引入基准转换误差，批量装配时孔位对不上，整机调试周期拉长。
优先采用四轴或五轴一次装夹完成多面孔位与基准面，减少翻面次数；关键孔位在首件中按图版特征编号逐项检测，平面度参考0.02mm/100mm、同轴度参考0.02mm。
孔位与基准面在一次装夹中形成统一基准，批量装配互换性提高，现场修配减少。
外壳壁厚较薄或内腔较深时，夹紧力和切削力容易引起让刀、振纹和松夹回弹。
采用粗精分开、对称去料与受控夹紧，必要时使用真空吸附或仿形支撑；分层切削与刀具悬伸控制按试切结果调整。
松夹后关键面尺寸更稳定，薄壁区域在装配锁附时不易产生附加变形。
阳极膜层会改变外径与孔径，7075等材料的颜色一致性也需结合前处理与封孔条件确认。
按单边净增长分别计算外径与孔径补偿，配合面可评估遮蔽；表处前用同批试片确认膜厚与颜色，按样件封样。
表处后配合尺寸与外观在约定范围内，减少因膜层导致的装配不上或色差判退。
外壳加工只对自身尺寸、孔位、基准面与表面状态负责，整机成像效果还受镜头、光源、装配与调试影响。
在报价与打样阶段明确关键尺寸清单、检测口径与交付边界；量产前确认材料批次、表处标准和包装防护方式。
客户在出现装配或成像问题时能依据检测记录界定责任范围，避免整机问题误归因于外壳加工。
伟迈特CNC加工在广东东莞一家研发打样客户的机器视觉外壳项目中，围绕安装面与孔位精度完成了工艺评审、首件验证、过程检测与关键面复检。客户为处于样机阶段的视觉模组研发企业，结构工程师需要确认外壳的装配验证、工艺可行性和后续批量稳定性。
该项目外壳安装面平面度与孔位位置度直接影响相机模组装配对位，薄壁结构在打样合格后仍需确认批量稳定性。客户要求厂家在报价和打样阶段锁定关键尺寸清单与检测口径。
伟迈特CNC加工按图纸版本、材料状态、关键尺寸与公差基准完成工艺评审，识别安装面与孔位加工难点，并按当前图版特征编号进行首件全尺寸检验，覆盖尺寸、几何公差、螺纹及规定项目，合格后签字封样。
首件阶段形成可追溯判定记录，为后续装配验证提供判断依据，减少孔位对位反复修配。
样机转入小批量时，客户关注过程检测能否覆盖关键特征，以及异常发生后如何隔离与复验。
按控制计划执行过程检测，首件/重新验证触发条件包括新批次、换刀、刀补/程序/材料/设备或人员变化；FA不合格时停机排查根因、修正后重新首件，并对已加工零件追溯检测后判定放行或隔离。
关键面与孔位的过程记录可追溯，客户在批量导入前获得复验依据，降低批量装配互换性风险。
客户要求说明打样与批量在材料、表面处理、检测和包装交付上的边界，避免把整机成像效果问题归因于外壳加工。
伟迈特CNC加工在评审中确认材料牌号与状态、表面处理前后尺寸验收状态以及包装防护方式，明确厂家责任边界限于外壳CNC加工尺寸、孔位、基准面、表面处理和交付包装。
使客户在装配端遇到问题时能够依据检测记录界定加工与装配责任，减少误归因。
伟迈特CNC加工在同一视觉外壳案例中，按客户问题、处理方案与处理结果对应记录关键控制项，便于工程人员横向核对安装面、孔位、首件处置与批量稳定性之间的关系。
| 控制项目 | 客户问题或目标 | 我们的处理方案 | 处理结果 |
|---|---|---|---|
| 安装面平面度 | 外壳安装面平面度影响相机模组贴合与装配对位 | 伟迈特CNC加工按图纸基准建立检测方案，首件全尺寸检验并签字封样 | 参考平面度0.02mm/100mm，按图版特征编号确认 |
| 孔位位置度 | 孔位偏移导致装配时孔位对不上、现场修配 | 伟迈特CNC加工按图纸公差框格与基准解释位置度，关键孔位纳入过程检测 | 使孔位在首件与过程阶段有明确判定口径 |
| 首件不合格处置 | 首件超差后继续加工会扩大批量风险 | 伟迈特CNC加工执行停机排查根因、修正后重新首件、合格签字封样，已加工零件追溯检测 | 形成问题隔离与复验放行记录 |
| 批量稳定性确认 | 单件合格不能推出批量稳定 | 伟迈特CNC加工按控制计划执行过程检测与批次放行，记录异常与复验结果 | 为批量导入提供过程记录与复验依据 |
视觉外壳常涉及薄壁、深腔、多面孔位与安装基准，需在报价前识别加工风险。
工程评审围绕图纸版本、材料状态、壁厚、内R、深腔与装夹位置展开，结合设备条件与检测方法确认工艺路线。
把结构风险前移到评审阶段，减少打样反复。
关键尺寸、形位公差与粗糙度需要分别说明特征、基准与测量方法。
历史常规参考尺寸公差±0.01mm（IT等级按公称尺寸核对），检测方案考虑量程、特征可达性、基准建立与温度影响。
让精度要求以可核验的检测口径落地，而非笼统承诺。
从打样到批量需要工程、品质与生产协同确认材料、程序、工装与检验方案。
首件与重新验证触发条件覆盖新批次、换刀、刀补/程序/材料/设备或人员变化；外协表处与焊接按项目组建联合小组推进。
让项目各阶段有明确确认动作与记录链路。
打样阶段按量产标准固化关键条件，批量阶段按控制计划执行过程检测。
首件检验、过程检测与批次放行分别记录；来料检验调整依据合同、风险与批准的控制计划确认。
帮助客户在批量导入前确认检测与放行条件。
研发与工程人员在技术选型与可制造性评估阶段，最关心的是结构能否加工、材料与工艺是否匹配、精度如何判定以及装配结果是否可控。伟迈特CNC加工按可制造性评审、装夹与加工、检测与装配验证的顺序推进，把每个阶段的确认动作和交付结果写清楚。
客户需要先知道零件在现有条件下能否稳定加工。；确认图纸版本、材料状态、关键尺寸与基准、数量、表处与验收方法，识别薄壁、深腔与高精度配合等风险特征。；客户获得可制造性判断与风险清单，明确需试制验证的项目。
装夹方式直接决定基准面贴合与孔位一致性。；按基准统一与减少装夹原则选择定位与夹紧方式，薄壁结构评估真空吸附或分区支撑，粗精加工分段。；客户在加工前明确装夹方案对关键特征的影响。
首件检验是把图纸要求转化为可判定结果的关键环节。；按图版特征编号做首件全尺寸检验，覆盖尺寸、几何公差、螺纹与规定项目，记录方法与判定规则并签字封样。；客户在打样阶段获得可核对的检测结果与封样依据。
装配端的问题会倒推客户在批量前要求更明确的验收标准。；对安装基准面与配合面复检，明确首件与重新验证触发条件；样件与量产按控制计划分层验证，建议试制通过后再评估放量。；客户在装配前掌握关键特征状态与后续放量条件。
伟迈特CNC加工是技术型精密CNC制造工厂，公司全称为深圳市伟迈特五金塑胶制品有限公司，品牌名伟迈特CNC加工，成立时间2011年，注册地址深圳市宝安区。工厂由光明总厂承担研发与高精度加工、中山分厂承担批量加工、东莞分厂承担表面处理，按项目类型和交付节奏组织生产，为机器视觉外壳从打样到批量提供承接基础。
机器视觉外壳的精度与装配要求，需要工程与品质在制造过程中持续参与。
公司为高新技术企业，工程技术及品质管理人员占比超35%，区别于普通来图加工厂。
客户在评审、打样与量产各阶段都能获得工程与品质的协同支持。
研发打样、批量加工与表面处理节奏不同，需要分区组织。
光明总厂承担研发与高精度加工，中山分厂承担批量加工，东莞分厂承担表面处理，工厂总面积14,000㎡。
客户项目可按阶段进入对应厂区，打样与批量互不干扰。
客户希望从图纸到交付有清晰的对接路径。
按图纸版本、材料状态、关键尺寸与基准、数量、表处、验收方法与交期组织评审，确认后进入打样与批量。
客户在每个节点知道需要提供什么、会得到什么确认结果。
机器视觉外壳的加工需要按结构选择设备与工序。伟迈特CNC加工配备三轴、四轴、五轴加工中心以及车铣复合、走心机、龙门、磨床、线切割与EDM等加工资源，按图纸特征与批量组织工序衔接，复杂多面结构可采用五轴一次装夹减少基准转换，轴类与回转特征可评估车铣复合，深腔与窄槽可衔接EDM。
多面孔位与斜面若多次翻面，会引入基准转换误差。
五轴联动与3+2定位可按特征选择，能在一次装夹中完成多面加工的优先采用，减少翻面与重新找正。
客户获得更高的孔位一致性与更少的装夹累积误差。
深腔排屑不畅会造成表面粗糙与刀具磨损。
深腔采用分层切削与螺旋进刀，刀具悬伸与啮合按试切调整；CNC难以清根的窄槽可衔接EDM。
客户的关键内腔与窄槽特征获得可执行的加工路线。
打样与批量若争抢设备，交期与一致性都会受影响。
按打样区、弹性区与量产区组织排产，打样与量产分线推进，急单进入弹性区评估。
客户的打样件不因量产排产而延后，批量一致性有产线保障。
关键特征需要有匹配的测量方法支撑。
按特征选择三坐标、影像仪、粗糙度仪等检测方式，位置度、同轴度、平面度与复杂轮廓分别确认测量方案。
客户的检测要求可与加工工序对应，报告记录可追溯。
外壳精度标注不统一，容易在批量装配出现孔位偏移或基准面贴合不良。
伟迈特CNC加工在报价前由工程确认图纸版本、材料状态、关键尺寸、公差与基准，识别薄壁变形、深腔排屑与刀具可达性风险。
关键特征与加工风险在报价前明确，便于客户内部评审与供应商对比。
多面孔位与薄壁结构对装夹方式和加工顺序敏感。
伟迈特CNC加工按特征评估三轴、四轴或五轴路线，确定粗精加工顺序与装夹方式；能一次装夹完成的多面孔位优先一次装夹。
减少基准转换与装夹应力释放带来的尺寸漂移。
打样与批量条件不一致时，样件合格难以直接迁移到批量。
伟迈特CNC加工按当前图版特征编号进行首件全尺寸检验并签字封样；图纸与程序版本受控，变更按受影响特征重新验证。
打样与批量的验证节点清晰，放量条件由项目批准。
批量出现异常时，缺少隔离范围与复验记录会影响交付。
伟迈特CNC加工在FA不合格时停机排查根因，修正后重新首件，已加工零件100%追溯检测后判定放行或隔离；过程异常按控制计划隔离待判品并记录处置。
异常处理有记录可查，客户可获得隔离范围与复验结论。
检测口径不一致会导致来料验收争议，设备指标不能直接等同于工件公差。；伟迈特CNC加工按图纸确定关键特征与检测方法；尺寸公差、形位公差和粗糙度分别说明特征、基准、范围与测量方法；测量方案考虑量程、特征可达性、基准建立与温度影响。；关键特征有明确检测方法与判定依据。
样件合格不能推出批量稳定，缺少验证节点会导致批量超差。；伟迈特CNC加工按当前图版特征编号进行FA全尺寸检验并签字封样；新批次、换刀、刀补、程序、材料、设备或人员变化按控制计划及变更风险确定复核范围。；打样与批量的验证节点清晰，放量条件由项目批准。
来料验收需要可核验的检测记录，仅凭口头说明无法界定责任。；伟迈特CNC加工按批准的检验项目与方法出具检测记录；检测报告列明图纸版本、特征结果、测量条件与判定依据；存在争议时按约定方法复验并保留原始结果。；来料验收有据可依，问题界定有记录支撑。
批量异常时，隔离范围与复验结论影响交付节奏。；伟迈特CNC加工将材料按炉批与材质证明关联，加工与表处按批次记录；FA不合格或过程异常时隔离待判品，记录最后已知受控点及后续批次，处理验证后按批准条件恢复。；异常处理有记录可查，客户可获得隔离范围与复验结论。

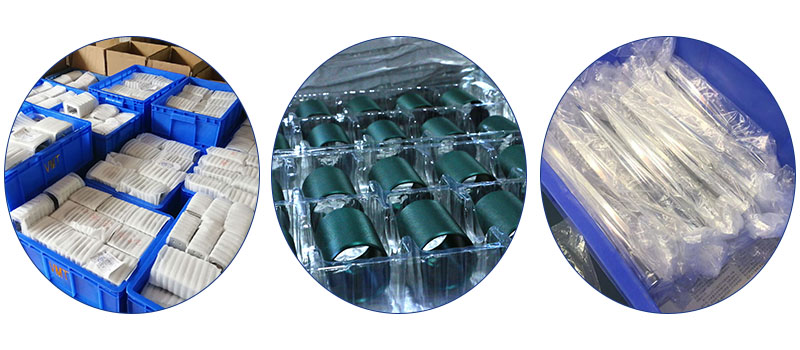

外壳基准面与外观面在周转和运输中易被划伤或磕碰，影响装配与外观验收。
伟迈特CNC加工根据表面状态与配合面要求选择防护方式，精密配合面与外观面分区保护，零件之间分隔放置，避免直接接触与堆叠。
来料外观与基准面状态得到保护，减少装配前损伤。
多批次混放会导致装配时无法对应检测记录。
伟迈特CNC加工按批次标识零件，标签与检测记录关联，出货前核对品名、数量与批次信息。
来料验收可按批次核对记录，问题界定有据可依。
长途运输中的振动与潮湿会影响外壳外观与尺寸状态。
伟迈特CNC加工根据运输方式与交付距离选择防震与防潮措施，外箱标注必要的搬运与防护标识。
降低运输过程造成的批量外观不良与交付延期。
打样与批量在包装与交付方式上不一致，会影响客户产线接收节奏。
伟迈特CNC加工将打样与批量在材料、表面处理、检测和包装交付上的边界在项目沟通中确认，出货前核对检测记录与交付清单。
客户可按约定方式接收，减少交付环节的沟通成本。
研发与工程人员在选型阶段需要确认机器视觉外壳的结构、材料与精度要求能否落地，避免报价后才暴露加工风险。
伟迈特CNC加工收到图纸后，由工程人员核对基准、装夹位置、刀具可达性、薄壁变形风险与检测方法，标注高风险尺寸并说明关键特征的测量口径。
在正式报价前形成可讨论的工艺方案与风险清单，便于工程内部评审与供应商沟通。
打样阶段需要确认安装面、孔位与关键配合尺寸是否满足图纸要求，而不是只看外观是否合格。
伟迈特CNC加工按当前图版建立特征编号，首件检验覆盖尺寸、几何公差、螺纹与规定表面项目，合格后签字封样，并将检测结果整理为报告随样件提供。
让样品验证结果可直接用于装配确认和内部评审。
从样件转入批量，需要明确过程检测项目、频次与变更时的重新验证条件，避免打样合格而批量波动。
伟迈特CNC加工按控制计划执行过程检测，首件与重新验证触发条件包括新批次、换刀、刀补、程序、材料、设备或人员变化，并保留过程记录。
使放量条件与检验计划保持一致，降低批量装配互换性风险。
批量阶段出现尺寸或表面异常时，需要快速界定影响范围并明确后续处置，避免问题扩散到整批交付。
伟迈特CNC加工按反应计划控制生产与待判品，记录最后已知受控点及后续批次，处理并验证后按批准条件恢复；同时可按项目需求进行季度工艺复盘。
缩短异常定位与恢复周期，为长期合作提供稳定的工艺与品质沟通机制。
伟迈特CNC加工建议在图纸中明确材料牌号与状态、关键尺寸与公差基准、形位公差框格与基准、螺纹规格与有效深度、表面处理类型与膜层范围，以及关键面的粗糙度要求。对安装面、镜头座孔和定位销孔，尽量标注统一基准并说明装配关系。尺寸公差与形位公差分别标注，避免用同一数值覆盖不同特征。图纸版本号与变更记录一并提供，便于工程按当前图版建立检测清单。
伟迈特CNC加工需要先结合客户提交的图纸、材料、数量和验收要求判断该项目的实际条件；建议在批量前确认材料批次与状态、关键尺寸清单与检测方法、表处前后的尺寸补偿与遮蔽范围、包装防护方式以及交付批次与节点。同时明确换刀、换料或程序调整后哪些关键特征需要重新验证。首件检测记录与过程检测项目按控制计划对应，异常隔离与复验范围在批量前说明。上述边界确认后，打样到批量的衔接更清晰。
伟迈特CNC加工会根据外壳的受力、外观、耐蚀与装配要求评估材料与表处组合。铝合金常用于壳体与支架，不锈钢用于耐蚀与结构件，铜合金用于导电与散热场景。阳极氧化颜色与膜层需结合合金状态、前处理、染色与封孔条件打样确认；7075可进行阳极氧化，但颜色一致性需样件验证。ADC12等铸铝需区分装饰外观与功能要求，必要时评估喷涂或电泳等方案。
伟迈特CNC加工会根据图纸完整度、材料库存、结构复杂度、表处要求与检测项目评估打样与批量交期。打样阶段通常需要确认编程、工装与首件检测时间；批量阶段需确认材料批次、过程检测与包装交付安排。具体交期在图纸与数量确认后按项目排期给出，加急条件需结合材料与产能单独评估；便于客户明确项目边界、验收要求和后续安排。
伟迈特CNC加工邀请您提交机器视觉外壳图纸与关键技术要求，由工程按图版确认材料、公差基准、表处与检测方案，并安排工艺评审与打样验证。
