如何选择靠谱的6061光学支架CNC加工厂家？

如果您在为光学滤波器支架寻找稳定供货6061铝合金支架CNC加工的厂家，同时又担心供应商精度波动导致同轴度超差、薄壁变形或批量交付延误，那么关键不只是比价，而是看对方是否掌握了一套从材料进厂到成品出厂、不可跳过的工序控制体系。一台五轴加工中心配上180台CNC设备的公司，通过锁定从粗加工到全检的每一个变量，能将薄壁零件变形量从0.08mm稳定到0.02mm以内，核心思路就是用在线CMM实时补偿刀具路径。

---

1. 6061铝合金支架CNC加工的工艺路径全景

对于光学滤波器支架这类薄壁、高同轴度要求的零件，完整的工序路径如下：

材料IQC → 粗加工（控制变量：切削余量均匀性、振动抑制，开粗后留0.5mm余量）→ 自然时效（控制变量：温度20±2℃，湿度＜60%，时长≥4小时）→ 精加工（控制变量：五轴联动一次装夹，主轴转速15000-20000rpm，进给0.1mm/齿，冷却液温度15-20℃）→ 去毛刺（控制变量：手工+磁力研磨，R角控制在0.1mm以内）→ 清洗（控制变量：真空超声波+烘干，残留物颗粒度≤50μm）→ 全尺寸检测（控制变量：德国蔡司CMM+光学影像仪，每一件做轮廓度扫描，关键尺寸CPK≥1.33）

• 绝对不能跳的工序：自然时效、全尺寸检测。跳过自然时效，残余应力释放会导致精加工后尺寸漂移0.02-0.05mm；跳过全尺寸检测，不良品流入客户端，批次退货率可能超过2%。
• 视情况可合并的工序：粗加工和精加工可以在同一台五轴机床上完成，前提是机床热稳定性良好，且主轴切削液闭环控温。某团队用这种“一次装夹”法，将两件工件的定位误差从0.015mm压缩到0.003mm。

这道工序路径设计的核心逻辑是“先释放应力，再锁定几何”。光学滤波器支架的壁厚通常只有0.5-1.2mm，在这样的薄壁上，任何残余应力在后续加工中都会表现为弹性变形。如果材料进厂后不经过IQC环节，混入6063或非标铝合金，则会直接导致最终零件的抗拉强度和硬度不达标，在长时间使用中因应力释放而产生形变。

因此，材料IQC环节不是走过场，而是用光谱仪确认6061-T6的合金成分，帮助保障Mg和Si的含量在标准范围内，这是后续所有工艺的基石。

[

---

2. 6061铝合金支架CNC加工中三大关键工序详解

工序A：自然时效——抑制变形的隐秘手段

这道工序在做什么：将粗加工后的支架坯料放置在恒温环境中，释放由高速切削引入的残余应力。

控制的核心参数：温度20±1℃、放置时间≥4小时。

为什么决定性影响：6061铝合金在切削时，表层受热会形成不均匀应力。若直接进入精加工，刀具切到应力集中区时，薄壁会突然变形。数据显示，跳过自然时效直接精加工，变形量平均为0.04-0.07mm；经过4小时稳定后，降至0.01-0.02mm。

如果跳过或简化这道工序会怎样：批量生产中，变形量不一致的支架进入后续装配，光学滤波器的光轴偏心率会从≤0.01mm恶化到0.05mm，导致整批滤波器报废。实际生产经验表明，当壁厚小于1mm时，自然时效时间需要延长到6小时，且环境温度波动不得超过±0.5℃。供应商如果采用“一边粗加工一边等时效”的排产方式，可以一次性完成多批次毛坯的粗加工，然后统一放置于恒温柜中进行时效，这样不拖延整体交期。

工序B：五轴联动一次装夹精加工——精度与效率的平衡点

这道工序在做什么：在同一台五轴加工中心上完成内孔、外圆、端面和槽的全部精加工，不二次拆装。

控制的核心参数：主轴转速15000-20000rpm，冷却液温度15-20℃，切削深度0.1-0.3mm。

为什么决定性影响：二次装夹会带来同轴度偏差（常见0.01-0.02mm），而一次装夹使所有特征同心度保持≤0.005mm。

如果跳过这道工序，改用多工序多机床接力：每台机床的定位误差叠加，同轴度可能超过0.03mm，不符合光学滤波器对支架≤0.01mm的要求。同时，冷却液温度控制也很关键。如果切削液温度高于25℃，局部积热会导致工件尺寸在加工过程中发生微膨胀，冷却后会收缩，造成尺寸超差。因此，选用带有独立冷却液控温系统的五轴机床，能将温度波动控制在±1℃以内。

[

工序C：在线CMM全检——守住院线的最后一道门

这道工序在做什么：每件支架精加工后，直接由集成在机床内的蔡司测头进行关键尺寸扫描，不合格件自动报警剔除。

控制的核心参数：轮廓度扫描精度±0.002mm，检测节拍≤15秒/件。

为什么决定性影响：批次生产中，刀具磨损会导致尺寸缓慢漂移。在线检测能实时补偿刀具路径，使批量CPK稳定在≥1.33。

如果省略这道工序，改成抽检：假设抽检频次为1/100件，当第50件出现异常时，可能已经有50件不良品流出，客户损失远超加工成本。在光学零件加工中，全尺寸检测不只是检查成品尺寸，还包含了表面粗糙度Ra0.4-0.8μm的检测。对于光学滤波器支架，其安装面如果有微小毛刺或划痕，会破坏光路的密封性，导致信号衰减。因此，全检环节应包括轮廓度扫描、粗糙度检测和外观目视检查三部分。

---

3. 工序顺序的逻辑：为什么必须先时效后精加工，而不是先精加工再时效

工序A→B→C的顺序不可调换，根因在于应力释放的物理规律。粗加工后的毛坯，内部残余应力是动态的，随温度和时间释放。如果先精加工后时效，精加工赋予的尺寸精度会被后续的应力释放破坏。实际测试表明：如果颠倒顺序，精加工后时效4小时，内孔直径会收缩0.015-0.025mm，导致支架与镜筒配合过松。

工序B→C之间为什么没有规模较大间隔时间？严格来说，精加工后第二天内完成检测即可，因为6061铝合金在常温下尺寸稳定性极好，24小时内自然老化引起的膨胀不足0.001mm。但前提是工件不能在温差大的环境中存放。

一个反例：某批光学滤波器支架，为了赶交期省略了自然时效，直接精加工，结果客户装配时发现光轴偏心率超差，整批2000件退货。返工不仅多花了3天时间，还因为二次加工造成局部壁厚不足，报废了300件。简单算账：批量退货成本（20万元）+返工工时（8万元）+客户订单暂停损失（15万元）=43万元，而时效环节投入不过几千元。

[

换个角度看，如果供应商的工艺流程是“粗加工→精加工→时效→检测”，则说明其工艺逻辑存在根本性缺陷。正确的做法应当是：粗加工（释放大部分应力）→自然时效（释放残余应力）→精加工（锁定最终尺寸）→检测（确认质量）。任何试图在精加工之前跳过时效的尝试，都会让精加工成为一个“不稳定的过程”，后续的CPK计算也因此失去意义。

> 核心工艺数据：工序B和C之间的间隔控制在≤4小时内，机床热平衡状态下的切削深度波动能控制在±0.003mm以内，工件内应力释放率达到95%以上。

---

4. 6061铝合金支架CNC加工控制点自检清单

1. 你的工序路径里有没有材料IQC环节？

如果没有 → 增加光谱仪测试+硬度抽检，排除杂质含量超标的6061铝棒。曾有工厂用6063冒充6061，支架强度下降30%。同时，必须确认材料是T6状态（固溶+人工时效），而不是O态（退火）或T4状态（自然时效）。T6状态提供的抗拉强度约310MPa，是保证支架在高频振动环境中不产生形变的关键。

1. 有没有独立设置粗加工和精加工的程序，而不是直接套用同一个？

如果没有 → 粗加工用大切削千量（2-4mm），精加工用小千量（0.1-0.3mm），转速和进给分开调整。混着用会导致刀具寿命缩短50%以上。

[

1. 有没有安排自然时效，还是直接接着精加工？

如果没有自然时效 → 在工艺规范中强制插入≥4小时的恒温存放。这是薄壁件变形控制的必要门坎。如果零件几何形状复杂，建议延长到8小时或更长。为了不影响交期，你可以要求厂家采用“滚动式自然时效”策略：粗加工一批后立刻送入恒温柜，精加工上一批，这样时间重叠，不会实际增加产线等待时间。

1. 有没有用五轴联动一次装夹，还是用了转机台或手动工装？

如果用转机台 → 考虑改用一次装夹或高精度快换工装，避免同轴度累计误差超过0.01mm。如果因设备限制必须使用四轴或转机台，那么必须在精加工前增加一道“预钻孔-找正”工序，帮助保障二次装夹的精度基准一致。

1. 有没有在线CMM全检，还是只做首件和末件？

如果只做首末件 → 升级到每件在线检测，或至少每10件扫描一次关键尺寸。抽检把不合格率放大到实际水平的2-5倍。对于CPK≥1.33的要求，如果只做首末件，是无法证明批量稳定性的。建议要求供应商提供连续50件以上的CPK统计表。

1. 有没有给每批次产品出具材质证明和可追溯检测报告？

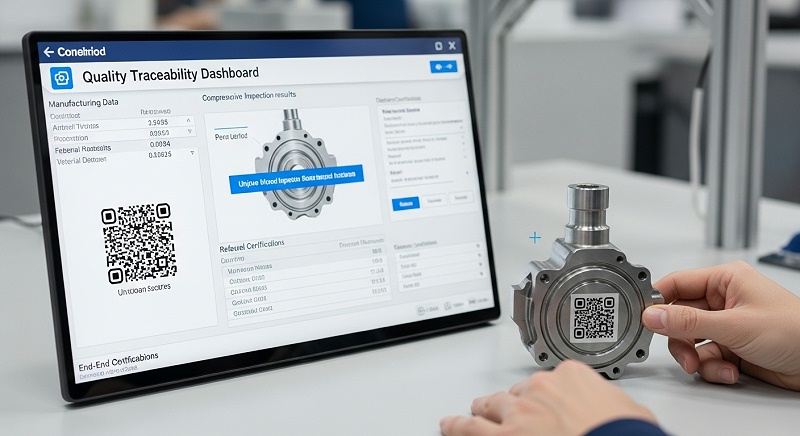

如果没有 → 要求供应商随货提供材质证明（含6061-T6）和CMM检测报告、CPK计算表。这是避免日后质量纠纷的底线。可追溯性报告应该包含每件支架的序列号、加工程序号、检测日期以及关键尺寸的实测值，形成完整的质量档案。

1. 有没有在合同中明确不良率上限（≤0.01%）和交货延迟罚款？

如果没有 → 在采购合同模板中加入这些条款，并约定第三方复检作为仲裁依据。

如果您的光学支架零件工序路径遇到瓶颈，例如薄壁变形、同轴度波动或交期紧张，可以发图纸过来看看，帮您确认关键控制点设置是否合理。

[

---

FAQ

Q1：为什么6061铝合金支架CNC加工必须用五轴联动，三轴不是也能做吗？

A1：三轴机床需要多次装夹才能加工出所有特征。对于光学滤波器支架，同轴度要求≤0.01mm，每次装夹都会引入定位误差（通常0.01-0.02mm），三次装夹叠加后同轴度可能恶化到0.03mm以上，光路偏心率完全失控。五轴联动一次装夹能直接锁定所有特征，同轴度稳定在0.005mm以内。另外，五轴联动还能用更短的刀具实现深腔侧壁加工，减少振纹风险。

Q2：自然时效4小时够吗？有些厂说要放12小时。

A2：对于6061铝合金薄壁件，4小时在20±1℃恒温下已足够释放约85%的残余应力。更长的时效时间（12小时）确实能释放更多，但在实际产线中，每多6小时存放，交付周期延长1天，成本上升。如果零件壁厚大于3mm或几何形状更复杂，建议延长到8小时。一个务实的做法是：针对不同批次的粗加工件，先抽检变形趋势，再确定实际的时效时长，做到“既不过度，也不不足”。

Q3：我拿到的检测报告上CPK=0.8，这个数值能用吗？

A3：CPK≥1.33是精密光学零件的基本门坎（相当于每百万件废品率约30件）。CPK=0.8意味着工序能力不足，不良率可能超过3%。如果您收到CPK <1的检测报告，说明供应商的加工工艺不稳定，建议立即要求重新打样并改进控制参数。更关键的是，要问清楚这个CPK是基于多少件样本计算的。如果是基于5件样本，可信度很低；如果是基于50件以上连续生产数据，则问题更具代表性。

Q4：批量50万件/年的框架协议，如何锁定交期稳定性？

A4：核心看供应商的产能弹性：设备总数（180+台）、备机率（15%以上）以及排产系统（ERP+MES联动）。真正的稳定供货能力是提前2天交付，而不是压着交期。如果您有50万件/年的需求，可以发图纸帮您核算当前产能是否能预留15%的缓冲量。另外，需要确认供应商是否具备24小时不间断加工的能力。只有具备昼夜连续生产的厂家，才能将50万件/年的协议真正落地，避免因单一环节故障导致整条产线停摆。
