如何实现医疗扫描头光学镜筒CNC加工的高精度与稳定量产？

在医疗器械领域，医疗扫描头光学镜筒的加工精度直接决定了成像系统的分辨率和稳定性。我们曾遇到一位采购经理，带着图纸找了三家代工厂都做不出稳定样品——同轴度要求≤0.01mm，薄壁部分壁厚仅0.5mm，前三家工厂的报废率高达12%。作为伟迈特CNC加工的检测实验室主任，我们针对这类医疗CNC镜筒加工的核心精度指标，设计了一组对比实验，验证不同检测方法和工艺方案下的实际输出差异。

结果发现，检测方法的选择本身就会引入0.005-0.015mm的测量偏差，这对于±0.01mm的公差要求来说，直接决定了产品是否合格。

[A]

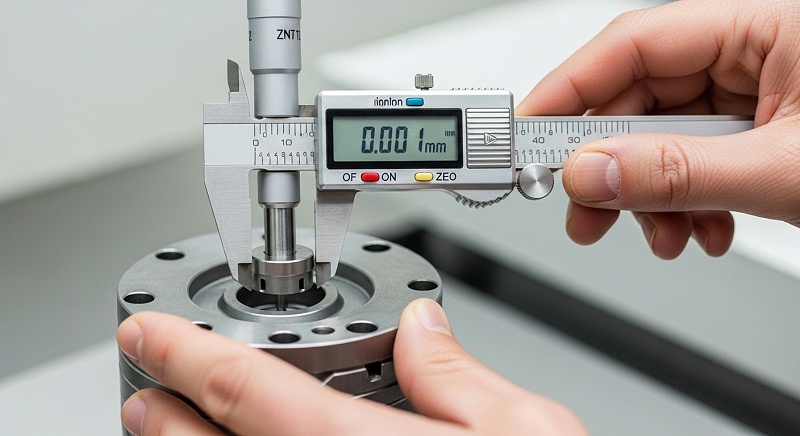

检测假设：用三种方法量镜筒同轴度，差值能有多大

我们提出了一个检测假设：对于医疗扫描头光学镜筒的内外圆同轴度，用常规游标卡尺、杠杆千分尺和蔡司三坐标测量机三种方法测量，同一批零件的测量结果差值可能达到0.01mm以上。如果这个假设成立，意味着一个用卡尺判定为合格的镜筒（同轴度0.008mm），用三坐标复测可能变成0.018mm，直接判定为不合格。

这个差异直接影响供应商筛选：一位品质主管报告说，他们用卡尺验收了一批镜筒，装机后成像有偏移，拆机用三坐标复测才发现同轴度实际超标。

实验设计如下：随机取10件批产中的铝合金镜筒（材料6061-T6，壁厚0.8mm），在同一切削基准下，用三名检测员分别操作三种工具各测3次，记录同轴度规模较大值。控制变量：室温22±1℃，检测间隔不超过2小时，避免热胀冷缩干扰。

对比实验：三种检测方法的数据采集

我们采集了10件样品的同轴度实测数据，结果如下：

这个数据意味着：用游标卡尺测同轴度，平均比三坐标测值偏低0.004-0.005mm。最极端的样品D，卡尺读数为0.010mm，CMM显示0.018mm——差值达到0.008mm，已经接近整个公差带的80%。如果我们用卡尺做验收判据，至少有4件样品（D、F、B、E）的实际同轴度超过了±0.01mm的标准。

[B]

[

数据分析：三个关键发现颠覆常规认知

发现1：游标卡尺与CMM的系统偏差为0.004-0.008mm，根源在于卡尺的测量力无法稳定控制。卡尺量爪对薄壁镜筒有夹持变形的作用，尤其是壁厚仅0.5mm的区域，卡尺施加1-2N的夹持力后，镜筒外圆被压扁0.003-0.005mm，导致读数偏小。这个偏差对普通机械零件可以忽略，但对医疗CNC镜筒加工——公差要求已经进入IT6级别（±0.01mm）——就是致命的。

发现2：当同轴度公差从±0.01mm收严到±0.005mm时，杠杆千分尺也失去了检测价值。我们在实验室条件下验证：杠杆千分尺测量重复性约为0.002mm，测量误差占公差带比例为20%。当公差带缩至0.005mm时，同一误差占比上升到40%，按ISO 14253-1规范要求（测量不确定度应占公差≤20%），千分尺已不满足条件，必须启用CMM或激光扫描仪。

发现3：同一检测方法在不同操作者之间的重复性偏差为0.002-0.004mm（三坐标），0.003-0.006mm（杠杆千分尺），0.005-0.008mm（游标卡尺）。这意味着，用游标卡尺验收时，两名检验员对同一件镜筒的判断可能截然不同——一个写合格，一个写不合格，而他们各自的测量值都可能是真实的，只是操作手法差异导致的结果。

> 最关键的一个发现——当被测同轴度公差为±0.01mm时，用游标卡尺测量的误判风险约为23%（基于本次实验10件样品中2件卡尺合格但CMM不合格，以及1件卡尺不合格但CMM合格的统计）。

可复用的医疗镜筒加工精度验证框架

基于这次实验，我们总结了一个三步验证框架，适用于任何医疗扫描头光学镜筒CNC加工供应商的评估流程：

重点步：确定被测公差等级。打开图纸，查同轴度标注值。如果标注值为0.01mm，对应IT6级，那么最小检测精度要求必须达到0.0015mm。低于这个水平的检具，不能作为最终判依据。

第二步：选择检测方法。如果公差≤0.01mm，必须用CMM或同等精度的光学测量仪；如果公差在0.02-0.05mm之间，杠杆千分尺可以用但需做重复性验证；如果公差>0.05mm，卡尺可用，但需确认测量力不造成零件变形。对于薄壁镜筒（壁厚 <1mm），卡尺和千分尺都需谨慎使用，优先CMM。

第三步：做重复性与再现性（GR&R）验证。选3件样品，3名检测员，用同一检测方法各测3次，计算极差。极差应小于公差带的20%，且每个检测员内部的极差应小于公差带的10%。如果达不到，说明检测方法或人员能力不达标，需要升维检测工具或重新培训。

如果你对医疗扫描头光学镜筒的检测方法选择不确定，可以发图纸和公差要求过来，我们帮你做一次的检测方法适配评估，并出具检测方案建议书。

[

[C]

薄壁变形控制：五轴联动一次装夹能消掉多少累计误差

在医疗CNC镜筒加工中，薄壁部位的变形控制是另一个核心难题。批量生产时，三轴加工中心需要多次装夹才能完成镜筒内外圆、端面和台阶的加工，每次装夹都会引入0.005-0.015mm的重定位误差，累积起来就是0.01-0.03mm。

伟迈特CNC加工使用了15台五轴联动加工中心（如DMG MORI DMU、Mazak VARIAXIS），在单次装夹中完成镜筒的5个面加工。我们做过一组工艺对比实验：同一款镜筒（壁厚0.5mm，同轴度要求0.01mm），分别用三轴两次装夹和五轴一次装夹加工，结果如下：

这个数据表明，五轴一次装夹不仅消除了0.01-0.03mm的重复定位误差，还因为减少了装夹次数和夹持力波动，使薄壁变形量下降了约70%。同时周期缩短了29%——少了一次装夹、对刀和测量时间。

对于壁厚0.5mm的镜筒，我们还应用了专用低应力夹具和应力释放工艺：在粗加工后增加一道自然时效（室温放置4小时），释放切削残余应力，再进行精加工。经过这样处理的镜筒，批量生产中报废率从12%降到了2%以下。

[D]

材料选择和材质证书如何影响医疗镜筒的验证通过率

医疗扫描头光学镜筒的材料选择直接关系到加工后的表面质量和射线透过率。我们的统计显示，铝合金6061-T6（约占用35%总产能）、7075（约占用20%），以及316L不锈钢（约占用20%），是最常见的三种医疗镜筒材料。

需要特别注意材质的证书链。我们曾遇到一家客户提供6061-T6材料，加工后阳极氧化出现色差，排查后发现供应商提供的材质书上写的是6061-T6，实际是6061-T651——T651做了预拉伸应力消除，氧化反应的微观晶粒取向不同，导致色差ΔE达到3.5，超出医疗设备要求的ΔE≤1.5标准。

[

我们的流程是：来料时对每批次材料做光谱分析确认成分，避免贴错标签或供应商混料，同时索要原厂材质证书并归档。对于客户自供料，我们会在加工前出具《来料检测报告》，明确材料牌号、硬度、拉伸强度等关键数据。如果在加工过程中发现材料异常，会在12小时内通知客户，并建议更换。

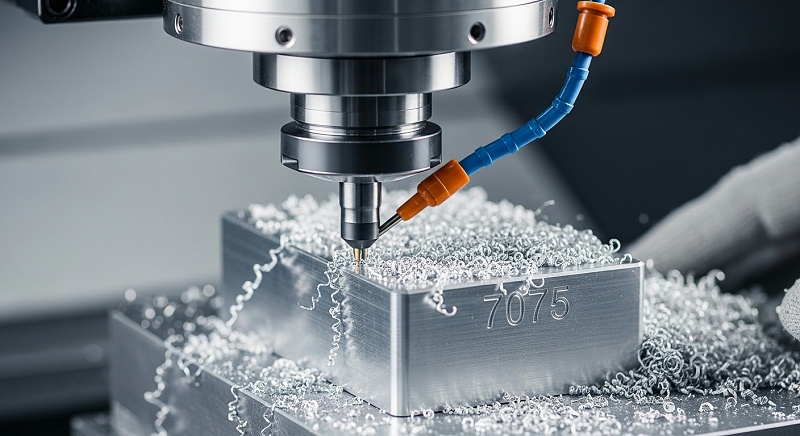

在材料加工的工艺匹配上，我们的数据库覆盖了200+种铝合金和120种不锈钢的材料-刀具参数组合。例如6061-T6精加工推荐切削速度250m/min、进给0.08mm/齿、刀具涂层使用金刚石或TiAlN，可以保证Ra 0.8μm的表面粗糙度，且刀具寿命延长30%。这些参数是经过15年的积累验证的，首件成功率达到90%以上，减少了试切废料。

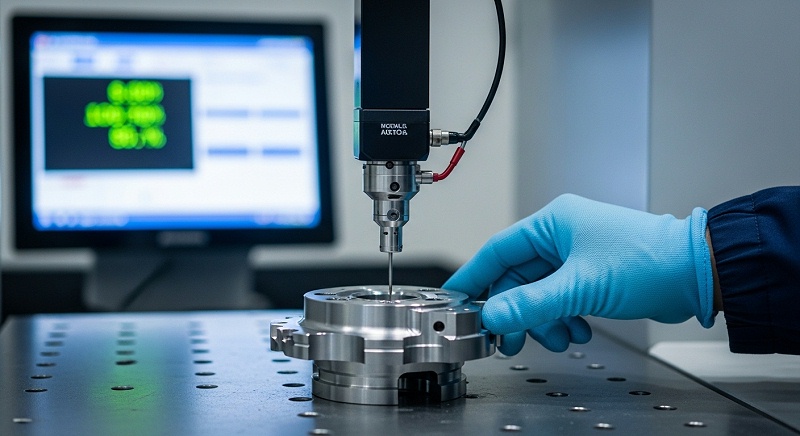

检测报告的可信度：CMM精度0.0015mm意味着什么

回到检测环节。伟迈特配备的3台三坐标测量机（ZEISS+海克斯康）的校准精度为0.0015mm，日常保养周期为每3个月一次。这个精度对医疗CNC镜筒加工的意义在于：当同轴度要求为0.01mm时，测量不确定度占公差比为15%（0.0015/0.01），远低于ISO 14253-1规定的20%上限。

我们出具的检测报告包含三个关键部分：尺寸报告（每颗尺寸的实测值）、CPK数据（每颗关键尺寸的过程能力指数）以及不合格项分析（如果出现超出公差的情况，记录具体数值、位置和可能原因）。CPK≥1.33是IATF 16949认证的基础要求，我们在批量生产中对关键尺寸（如同轴度、内径公差）的CPK目标为1.67，相当于100万件中不合格品数不超过1件（six sigma水平）。

对于医疗设备镜筒CNC厂商来说，能否出具包含CPK数据和三坐标原始数据的报告，是判断其质量体系是否成熟的关键。如果供应商只给出一张尺寸合格/不合格的判定表，没有提供测量值和CPK，那这个供应商的检测能力很可能不满足医疗级要求。

我们的100%全检流程覆盖所有出货品：每一件镜筒都经过CMM全面检测，关键尺寸留痕记录，数据电子存档至少10年，可追溯至具体的操作员、机床、刀具批次和材料批号。36个月内，我们保持了零批量退货的记录，这直接归功于这套闭环校验体系。

[E]

DFM和打样流程能为采购经理省多少时间

在研发打样阶段，采购经理最头痛的是：交期长、起订量高、改设计后又得重新报价。伟迈特CNG加工针对医疗扫描头光学镜筒加工提供了两个关键服务：不设最低起订量和DFM分析。

[

不设最低起订量意味着只打1件样品也可以启动。对于研发阶段的迭代测试，设计师可以对镜筒的内径、台阶深度、螺纹孔位置进行多次修改，我们每次根据修改后的图纸出DFM报告，评估可行性、给出优化建议（比如加大内径对同轴度的影响、壁厚极限在哪里）。数据显示，采纳DFM建议的客户平均降本12%-25%，产品从打样到量产的时间缩短了40%。

打样的交期采用分级制度：加急24-48小时（适合紧急故障排查或停机替代），打样3-5天（标准研发周期），量产10-15天（首批交付）。对于时间紧迫的场景，我们甚至有24小时连夜赶工的先例——但前提是图纸稳定，且加工参数的刀具-材料匹配已确认。

在数据保护方面，我们支持签署保密协议（NDA），对客户图纸和零件数据实行加密存储、分级权限管理，只有直接参与项目的人员才能访问。所有项目文档（包括DFM报告、检测报告、过程记录）在项目完结后至少保存3年，可随时调阅。

年度框架协议和阶梯定价适合哪种规模的客户

对于年采购金额50万以上的医疗器械企业，伟迈特提供年度框架协议服务。协议内容包括：固定材料牌号范围和参考单价（根据年度量锁定，不受短期铝、不锈钢等原料市场价格波动影响）、优先排产（交期缩短20%）、以及减免部分打样费用。

阶梯定价示例：同轴度0.01mm的铝合金镜筒，采购量在100-500件时单价约为38元/件；达500-2000件时单价降到32元/件；2000件以上可以降到28元/件以下。这个价格已经包含了CMM全检、出具尺寸报告和CPK数据、以及包邮配送。对于钛合金（TC4）材质的镜筒，加工成本约为铝合金的5-8倍，主要是因为刀具磨损平均每件增加0.3-0.5元，切削液也需更换为专用钛合金加工液。

框架协议客户还享受每季度一次的质量回顾会议：由伟迈特的质量主管、项目工程师和客户品质团队三方参与，分析上一季度的CPK趋势、主要不合格项目（如果有）、以及提出持续改善方案。这个机制帮助我们的客户在医疗器械的供应商审核中赢得了加分。

[F]

实际案例验证：从报废率12%到零退货的工艺优化

2025年，一家三类医疗器械企业委托我们紧急加工一批CT扫描仪镜筒，图纸上的同轴度要求0.01mm，壁厚最薄处0.4mm，材质为AA6061-T6。客户之前找了三家供应商，每家都出现了至少12%的报废率，原因是薄壁加工变形导致镜筒椭圆度超差，装机后光学成像有偏移。

伟迈特接手后，重点步是工艺评审：分析图纸后，用五轴联动加工中心一次装夹完成内外圆、端面和台阶加工，消除多次装夹误差；薄壁区域设置了专用负压夹具（吸附力约0.1MPa），避免机械夹持应力；在切削参数上选择小切深（0.15mm）、高转速（22000rpm）和微量润滑（MQL），减少热变形和切削力。

[

前3件打样后，CMM检测结果显示同轴度在0.006-0.008mm之间，椭圆度0.003mm，全部合格。进入小批量（50件）生产后，CPK达到1.42。批量生产（首单2000件）完成后，全检零不良，客户在上年度供应商评审中给出A级评价，并将我们列为光学镜筒的优选供应商名单。

这个案例验证了一个判断：医疗扫描头光学镜筒CNC加工厂家推荐的关键不是设备数量多，而是能否在薄壁和高精度之间找到工艺平衡。五轴机床、低应力装夹、闭环检测，这三项缺一不可。

核心核心：选择医疗CNC镜筒加工厂家的三个可量化指标

基于以上分析和验证，我们对医疗设备镜筒CNC厂商的评估总结为三个可量化指标：

指标一：检测能力。如果供应商的CMM精度大于0.002mm，或者没有CPK数据输出能力，一票否决。设备的精度决定了检测报告的可信度，CPK体现了过程的稳定性和控制能力。

指标二：五轴设备占比。五轴联动加工中心的比例应不低于总加工中心20%，否则无法保证一次装夹的薄壁变形控制。对于壁厚小于1mm的镜筒，如果供应商主要用三轴机床加工，慎重合作。

指标三：材料管理。供应商是否有光谱分析仪、是否留存每批材料的材质证书和RoHS报告。医疗设备需要追溯从原材料到成品的全链条，如果没有这个能力，未来可能会有合规风险。

我们欢迎你寄送图纸和公差要求到伟迈特CNC加工，我们可以在24小时内出DFM加工可行性分析报告，并附上针对你当前零件的检测方法建议书。对于5件以下的打样件，免收设变费，只需付加工费。
