如何搭建并执行CNC加工过程的质量控制体系？

做CNC加工这一行，我最怕听到品质工程师问一句话：“你们的过程能力CPK值是多少？有没有过程控制数据？”问这句话的客户，往往已经在别的厂吃过亏。他们拿到的零件要么首件合格但批次波动大，要么尺寸全在公差内但装配就是有问题，更怕的是材料出了问题却找不到炉号，连是谁的责任都说不清。

今天这篇文章，我带你走一遍我们伟迈特cnc加工（以下简称“伟迈特”）从图纸进来到成品出库的12步质量控制全流程。读完你会清楚：哪些环节绝对不能省、哪些步骤可以合并、以及为什么你花大价钱买的三坐标报告，如果少了工序间的过程抽检数据，就是一张废纸。

工艺路径全景：12个控制节点，2个绝对不能跳

我们接任何一个批量件，首先不是算价格，而是排工序控制图。从原材料IQC到最终OQC出库，整整12个节点。我把它们分成三类：红线工序（不能跳过）、重点工序（必须严格检测）、流程工序（可合并但不可省略）。

绝对不能跳的两个工序：重点是首件全尺寸检测（FA）。我们遇到太多例子，厂里图省事，直接批量开干，结果到第三批才发现刀补没设对，整批报废。第二是过程巡检中的SPC统计过程控制。很多厂只做首件和最终出货检，中间两三个小时的连续加工状态是黑箱，任何异常都被隐藏到了最后。

视情况可合并的工序：比如去毛刺和外观检查，如果零件结构简单，可以合成一次完成。但精密零件不行，必须分步做。

伟迈特的产线分为三个排产区：打样区12台设备专门应对新产品验证，弹性区25台处理交期紧急的中小批量订单，量产区143台机器专注于稳定批量件的规模化加工。这种分区排产的本质，是把不同质量风险等级的零件物理隔离——打样的零件工艺还没验证，绝不能混入量产线。

CNC加工过程控制的五个核心节点：从管过程到管数据

很多CNC加工厂家只告诉你“我们有三坐标”，但从来不告诉你三坐标用在哪个环节、检什么、频次多少。我们说清楚：三坐标是用来验证的，不是用来发现问题的。真正的质量控制，应该在刀具接触材料的那一刻就开始。

节点一：材料来料检验IQC（全批次追溯）

任何进厂的金属棒材、板材、块料，我们重点步不是上机，而是核对材质报告和炉号。伟迈特的材料管理系统，每一根料都会绑定一个其中一种炉号标签，从入库到成品，所有工序扫描绑定。我们遇到最典型的客户投诉，是材料杂质导致表面处理后有“针孔”，但供应商不认账。

有了全流程炉号追溯，可以精准定位是哪一批次、哪一根料出了问题，直接找材料商追责。这里有一个关键控制点：必须保留材料试样。我们的IQC会从每批次不同位置切取2-3个样块留样保存，有效期至少12个月。

[

这个动作如果省掉，一旦客户收到零件三年后发现有材料问题，你连自证的材料都没有。

节点二：首件全检FA（尺寸+外观+表面完整性）

刀具装好、程序调好、重点件零件下来，我们不上批量，先做全尺寸检测。

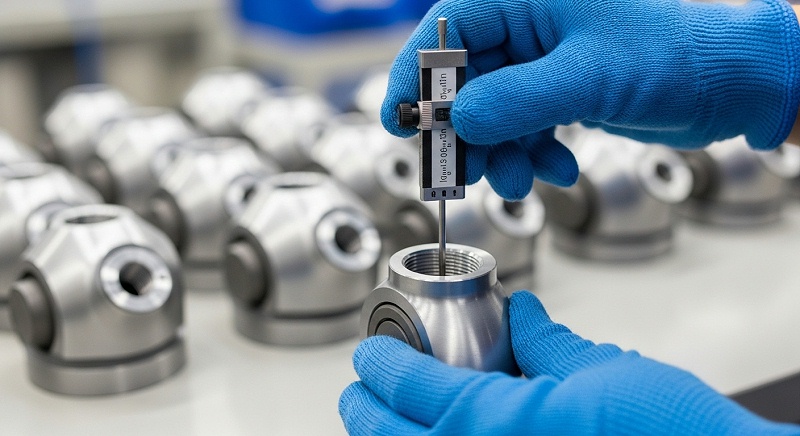

伟迈特的FA程序覆盖图纸上所有标注尺寸，包括关键公差尺寸、一般公差尺寸、基准尺寸、螺纹规通止规检查、表面粗糙度、去毛刺完整度。

最容易被忽略的是“基准A/B/C”的实测位置度。

很多图纸只标了理论基准，但实际加工后基准面的平面度和垂直度是多少，多数人不会测。

我们有一台ZEISS三坐标专门负责首件全尺寸检测，精度可达±0.0015mm。

首件检测结束后，出具详细的尺寸检验报告，由品质工程师签字确认，只有合格了才允许换夹具继续批量。

这里说一个没法妥协的原则：同一批次不同夹具编号的首件都要检。

[

我们曾遇到一个案例，四根夹具中有两根的定位销磨损了0.02mm，如果不做各自首件检，后续两万件全都会偏位，而且极难被发现。

节点三：过程巡检IPQC + SPC（用统计看异常）

这是整个CNC加工质量控制体系的灵魂。我们每2小时对产线进行一轮巡检，每个工位抽取2-3件，测量关键尺寸，录入SPC软件。SPC直接绘制X̄-R图（均值和极差图）。当发现有以下三种信号时，产线立刻停机排查：

• 连续6个点单调上升或下降（刃具磨损信号）
• 连续6个点都在均值同侧（系统偏差，可能是热变形或夹具位移）
• 单个点超出控制线（严重异常，可能是撞刀或定位不良）

伟迈特的SPC系统要求关键尺寸CPK≥1.33，对应理论不合格率约0.0066%。实际上我们的工艺调整目标是CPK≥1.66，因为只有留足裕度，才能承受刀具微磨损和室温波动带来的漂移。你会发现，这个巡检动作和首件检验完全不同——首件是告诉你现在的设置对不对，巡检是告诉你设置是否在持续变化。如果没有SPC，五分钟前和五十分钟后的零件，尺寸可能已经差了0.01mm，但你以为一切正常。

节点四：过程全检FQC（排废+分拣）

批量加工结束后，所有零件进入全检工位。这里不是抽查，是100%检测关键尺寸和外观。伟迈特有5台影像测量仪，分辨力0.001mm，配合200余件量具，可以高效完成批量件的尺寸检测。FQC的目的不是判定合格与否，而是“分拣+记录”。我们把所有零件按实测尺寸标注在零件本身（通过激光打标或标签），这样装配客户可以根据实际尺寸配对使用。例如轴和孔的配合件，你可以选配实际间隙最小的组合，提升装配质量。

节点五：出货检验OQC + 全套质量文件打包

最后一道关卡，OQC按AQL标准抽检，同时核对：尺寸检测报告、SPC控制图、材料追溯记录、必要时提供PPAP/APQP文件包。我们经历过几次客户自身的客户稽核，对方来问我们的SQE重点句话就是：“你们的CPK数据能导出Excel吗？有没有历史趋势图？”因此伟迈特的所有检测数据都是电子化存储，支持按批次、按时间、按零件型号检索。客户要什么文件，我们按标准模板打印盖章，不需要重新补录或回忆。

[

工序顺序的逻辑：为什么先检首件，再上SPC？

有人会问：首件检完了，后面就安心跑了，为什么还要2小时巡检一次？这个问题的本质，是忽略了“过程稳定性”和“过程准确性”的区别。首件全检解决的是准确性——这道工序设定的刀具、夹具、程序、参数对不对。但你设定对了，不代表它就一直对下去。铝件加工时的热膨胀、钢件加工时的刀具磨损、机床主轴温升后的位置漂移，这些都会让同一把刀加工的重点件和第五十件产生尺寸偏移。

从物理根因上讲，CNC加工是一个热-力耦合过程。刀具每分钟几千转，切削热积累，工件膨胀，刀尖位移。轻则0.005mm的差别，重则0.02mm的跳变。因此首件全检和SPC巡检之间，存在一个黄金时间窗口——从首件确认合格到重点轮巡检开始，最长不能超过2小时或50件。一旦超过这个窗口，刀具已经工作了几十分钟，磨损曲线已经从“初期磨损”进入“正常磨损”甚至“急剧磨损”阶段。如果再漏检一次，尺寸偏移就可能超过公差上限。

如果你调换了顺序——先做SPC巡检再做首件全检——会发生什么？你花大价钱做的SPC控制图，基准数据全部无效。因为没有首件确认，你的SPC中心线可能从一开始就是偏的，后续所有点的控制界限也跟着偏，看起来一切正常，实际都在错的基础上。这就是典型的“过程在控但输出不合格”——画得再漂亮的自控图，基座是歪的。

> 核心工艺数据：铝件连续加工30分钟后，工件温度可达45-55℃，导致直径0.01-0.02mm的热膨胀偏移。不锈钢更长刀具路径下，刀具磨损每百件刀具补偿需调整0.005-0.01mm。不控热效应和磨损，百万分级的CPK指标无从谈起。

常见质量缺陷及其工艺纠正策略

在CNC加工中，缺陷的发生往往不是单一原因。最常见的缺陷包括尺寸超差、表面粗糙度不合格、毛刺残留和振纹。尺寸超差的核心原因，是刀具磨损或热变形未被补偿。纠正策略是加密SPC巡检频次，配合自动刀具补偿系统。表面粗糙度问题，通常源于进给率设置不当或冷却不足。这时需要调整切削参数，帮助保障切削液压力和流量足够。毛刺残留则与刀具锋利度和走刀路径有关，通过优化刀具几何和增加去毛刺工序来消除。振纹更棘手，涉及主轴刚性、夹具夹持力和切削深度三者平衡。

伟迈特的处理方法是先锁定振动源，再用试切法调整参数，直到振纹完全消失。每一项缺陷的纠正，都基于SPC数据和首件报告的交叉分析，而不是凭经验猜测。

CNC加工检测设备的校准与维护

[

检测设备的可信度，决定了质量控制体系的基石。伟迈特的所有量具和仪器，包括卡尺、千分尺、高度规、影像测量仪和三坐标，都执行严格的校准周期。外部校准每年一次，由有资质的第三方机构执行，并出具证书。内部校准按周或月执行，使用标准件验证设备的重复性和再现性。例如，三坐标每天开机后会用标准球做一次验证，帮助保障精度在±0.001mm以内。如果发现偏差超出允许范围，设备立即停用，排查原因并重新校准。

这个制度避免了因设备漂移而误判合格零件或漏放不良品。客户审核时，我们随时可以调出校准记录，证明每一份报告的可靠性。

工艺自检：你的工序路径有没有漏掉关键控制点？

如果你的工厂或供应商没有以下任何一条，说明工序路径存在系统性漏洞。对照清单逐一排查：

• 你的来料检验有炉号追溯和留样制度吗？ 如果没有→增加材料100%炉号编号+每批次留样至少保存12个月
• 首件全尺寸检测是否有独立报告？ 如果没有→首件单独出报告，品质人员签字确认才允许转产
• 过程巡检的频次是否≤2小时？ 如果2小时没检→缩短到1.5-2小时，产量密集时按数量控制（每50件抽1件）
• 你的SPC系统有没有自动报警机制？ 如果没有→换成具备超限自动发送警报的软件
• FQC是全检还是抽检？ 如果关键尺寸是抽检→必须改为100%全检
• 你的检测设备有没有年度校准证书？ 如果没有→设备外部校准周期≤一年，内部校准按周或月执行
• 客户要求PPAP时，你能不能48小时内出具完整的控制计划、FMEA和SPC图？ 如果不能→提前建立通用模板，按产品型谱分类，避免每次重新做

如果你的CNC加工工序路径遇到瓶颈，可以发图纸过来看看，帮你确认关键控制点设置是否合理。

Q：CNC加工过程中最不能省的是哪道工序？

A：过程巡检中的SPC统计过程控制。省掉首件全检，你可以通过后续巡检发现偏差但可能已经损失一批；省掉FQC，你可以靠AOI自动分拣弥补；省掉OQC，你可以让客户帮忙发现问题。但省掉SPC，你从第三件到第三百件之间发生的任何尺寸漂移，全部是不可见的黑箱。一旦批量做完了，你通过全检发现超差，只能选择报废或返工。返工一个零件比重新加工贵3-5倍，因为要重新装夹、找正、补偿刀具，而且容易破坏已合格的表面和螺纹。

Q：换了材料或尺寸，工艺路线要调整多少？

[

A：材料变了，你的切削速度、进给率、冷却策略要重新调整；尺寸变了，你的装夹方式、刀具悬伸长度、去毛刺方案要改。但有一个通用原则：当材料发生跨类变更（如铝改不锈钢、不锈钢改钛）时，至少需要重新做一次DFM分析和首件全检。有些厂说“都是金属，改个G代码就行”，结果刀具在重点个100件就出现微崩刃，尺寸直接跑到0.02mm之外。

我们伟迈特的DFM工程师团队，覆盖230多个优化案例，平均可以为客户降本12-25%，同时改善表面质量和尺寸稳定性。对于尺寸变更但材料不变的情况，至少需要重新确认夹具定位是否有效、刀具路径是否干涉，然后重新首件全检，走一遍验证流程。

Q：把零件从一家CNC加工厂转到另一家，盯哪几个关键控制点？

A：转厂规模较大的风险不是设备精度差异，而是人的判断标准差异。建议盯三个控制点：重点，首件检测的基准选取方法。原厂用基准A定位，新厂可能用基准B定位，出来的位置度数据可能完全不同。一定要在新厂首件检测时，让品质人员按原厂图纸和基准标注逐项比对，不能只看数字。第二，表面粗糙度标准。同一张图纸标注Ra1.6，原厂用轴向往复走刀，新厂用径向车削，表面纹路和方向不同，装配接触刚度可能下降。所以转厂初始批次

全面质量文化的落地：从制度到习惯

质量控制不仅是技术和流程，更是一种文化。伟迈特在日常运营中，强调每位操作员都是自己工序的品质负责人。我们推行“质量门”制度：每一道工序完成后，操作员必须自检并记录关键尺寸，合格后才流转到下一道工序。这个自检动作，看似增加了几分钟时间，但能即时拦截异常，减少后续返工。同时，每月举行一次质量复盘会议，分析当月所有异常案例，提炼改进措施，并纳入培训教材。这样做的目的，是把“检查缺陷”转化为“预防缺陷”。

例如，通过历史数据发现某类零件在高温季节尺寸超差率升高，我们就会提前调整冷却策略和加工余量，而不是事后补救。这种文化渗透，让质量控制从文件上的流程，变成了每个人的日常习惯。

数字化转型：数据驱动的质量控制升级

为了提升质量控制的透明度和效率，伟迈特正在推进数字化转型。所有检测设备都连接到MES系统，实时采集和上传数据。这意味着，客户可以通过远程端口查看自己订单的加工状态和检验报告。例如，一个汽车零件在SPC巡检中如果出现CPK下降，系统会自动生成预警通知，发送给品质工程师和项目经理，便于即时介入。这种数字化架构，不仅减少了人工记录的错误，还让历史数据可追溯、可分析。

我们建立了一个质量数据库，存储了超过10万批次的检测记录，支持按零件类型、材料、设备进行大数据分析，找出工艺优化点。比如，通过分析发现，某台机床在下午3点后加工尺寸偏大的概率更高，原因是空调系统在该时段制冷不足，导致车间温度升高0.5℃。由此，我们调整了该区域的温控策略，尺寸稳定性提升15%。这就是数据驱动质量控制的真实价值——让每个波动都有据可查，每个改进都有理可依。
