哪家镀镍处理7075铝合金光学基座CNC加工厂家更专业？

在精密光学仪器、激光雷达和成像系统领域，7075铝合金光学基座是承载光路精度的核心结构件。当设计图纸标注“镀镍处理”时，加工难度会陡然升级。很多研发项目经理遇到的问题是：基座在CNC加工后尺寸合格，但经过镀镍处理，关键安装面的平面度超差0.02mm，直接导致镜头组无法装配。更棘手的是，这一类问题往往在交期紧张时爆发，返工又要耗费3到5天。

要解决这个矛盾，不能只关注CNC加工精度，必须把镀镍工艺对基座尺寸的影响纳入全流程管控。找到一家能从材料预处理、精密加工到表面处理实现全链条控制的CNC加工厂家，是保障项目顺利推进的关键。

光学基座镀镍加工的三大技术难点

镀镍处理的前提，是7075铝合金基座在CNC加工后必须保持稳定的微观结构。7075属于Al-Zn-Mg-Cu系超高强度铝合金，其强度可达到570MPa以上，但应力释放倾向明显。在切削过程中，如果毛坯内应力未充分释放，加工后24小时内就可能发生0.05至0.1mm的变形。这种变形在镀镍前或许能通过二次装夹修正，但镀镍层一旦附着，应力状态会进一步改变，导致成品超差。

更深层的问题在于镀镍层厚度对装配尺寸的直接影响。化学镀镍层厚度通常控制在单边10至25μm，这对于光学基座的精密配合面而言，是不可忽略的变量。一个典型的误区是：工程师只要求CNC加工厂家按图纸公差做，镀镍处理外包给表面处理厂，两段脱节。结果镀镍后尺寸链失配，轻则重新磨削、重则报废。更隐蔽的风险是镀镍层均匀性，边缘效应会导致零件尖角处镀层偏厚，进而影响同轴度。

从物理根因来看，7075基座镀镍后的尺寸控制，本质上是“时效状态管理”和“界面层补偿”两个问题的叠加。时效24小时以上再进行精加工，能释放90%以上的切削应力；而镀镍前预留镀层厚度补偿余量，才能确保最终尺寸落在公差带内。这两个环节缺一不可，不能靠事后返修来弥补。

镀镍后尺寸超差的根因拆解

问题拆解后，主要聚焦在三个子难点上。第一个是7075铝合金毛坯的内应力释放。如果来料是T6状态，内部残余应力可达80至120MPa。在CNC加工去除大部分材料后，应力重新分布，基座会发生翘曲。根据行业实践，对于长宽比大于3的光学基座，不进行应力释放处理，加工后24小时平面度变化可能超过0.03mm，直接导致镀镍后不合格率上升至15%以上。

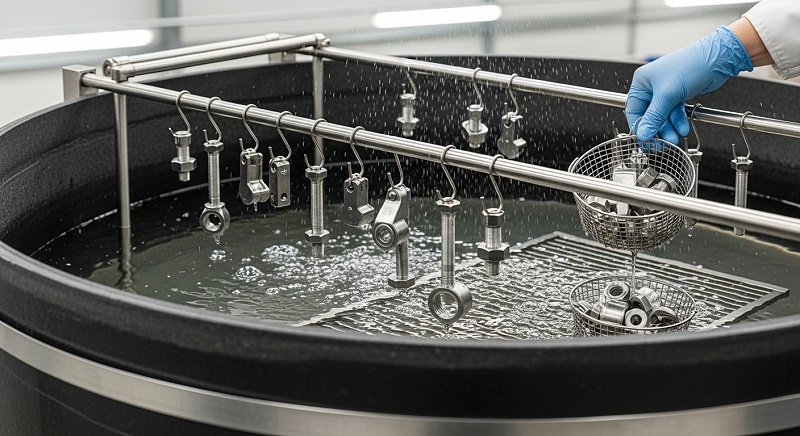

第二个难点是镀镍过程中产生的氢脆应力。化学镀镍反应会析出氢气，部分氢原子渗入铝合金基体。虽然7075的氢脆敏感性低于高强度钢，但镀层厚度超过20μm时，氢压累积可能使基座表面产生微裂纹，尤其在螺纹孔和薄壁区域更为突出。如果不对镀后零件进行除氢处理（180℃烘烤2至4小时），在后续振动或温度循环测试中，可能出现镀层起泡甚至剥落。

第三个难点是镀镍层厚度公差对配合精度的影响。光学基座常见配合公差为H7/g6等级，例如直径20mm的孔轴配合间隙仅在7至35μm之间。而单边镀镍层厚度10至25μm意味着，如果镀前孔加工到名义尺寸，镀后内孔直径可能缩小20至50μm，使配合从间隙变为过盈。不解决镀前尺寸补偿问题，问题就会从批量不良变成批量报废。

系统化的加工方案：从根因出发

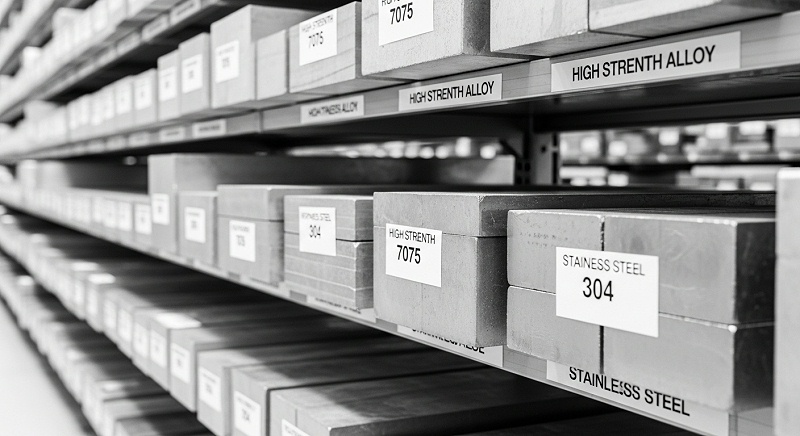

针对上述三个根因，成熟的做法是从毛坯状态开始干预。伟迈特在承接光学基座项目时，会确认材料牌号和状态，通常推荐使用7075-T651板材。T651状态已经过拉伸消除应力，内部残余应力可控制在30MPa以下。对于关键尺寸精度要求较高的基座，会在粗加工后增加一道时效处理：120℃保温24小时，自然冷却后再进行半精加工。这一步敢不敢做，直接决定了后续镀镍的良品率。

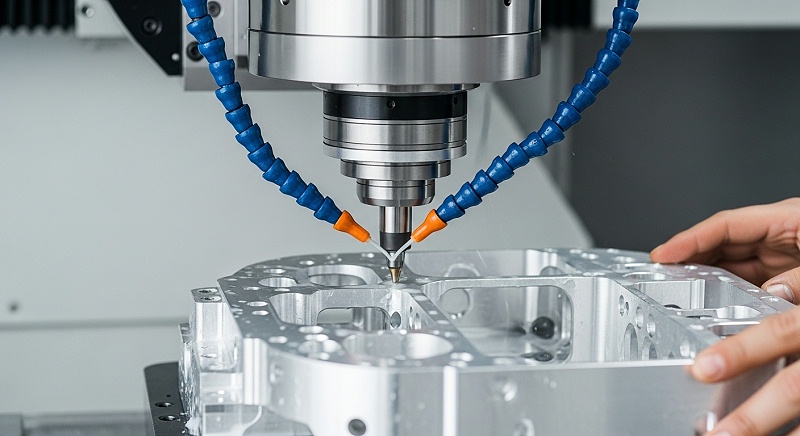

工艺路径设计遵循“应力释放→精加工→镀前尺寸补偿”的逻辑。粗加工时单边留量0.5mm，释放材料内部应力；随后时效稳定化；半精加工阶段留量0.1mm；精加工时关键配合面留镀镍补偿余量。补偿量的计算基于镀镍层厚度设计值：如果客户要求镀镍层厚15μm，精加工时就将孔径放大30μm，同时记录实测值供镀后验证使用。

品控节点设置同样围绕镀镍后精度来设计。首件在精加工完成后测量关键尺寸，此时记录一组数据；随后送镀，镀镍完成后再次测量同一位置的尺寸。两个数据的差值就是镀镍实际增量，用于验证补偿计算的准确性。过程巡检重点检查薄壁区域的厚度公差，成品检验则采用三坐标测量机（CMM）对安装面平面度、安装孔位置度和同轴度进行全尺寸检测。判定标准以客户图纸为准，但内部会收紧20%作为预警线。

核心加工能力与数据支撑

以下数据适用于光学基座类精密零件的量产加工场景，涵盖材料、工艺、精度和配套能力。

加工能力属性说明

量化能力数据

> 日常量产精度±0.01mm且CPK≥1.33，意味着每百万次加工中不合格品少于66件，这是光学基座稳定量产的关键指标。

光学基座镀镍加工项目成果

某激光雷达研发企业在产品试产阶段，需要加工一批7075铝合金光学基座，数量200件。基座外形尺寸120mm×80mm×25mm，包含4个安装基准面，平面度要求0.01mm，两个同轴度0.01mm的轴承安装孔。表面处理为化学镀镍，厚度18至25μm。客户前期委托了3家供应商试制，均出现镀镍后平面度超差或孔轴配合过紧的问题，良品率只能做到65%左右。

伟迈特接手项目后，从材料端确认使用的是7075-T651，并对粗加工后的毛坯进行24小时时效处理。精加工时，对4个安装基准面按照镀镍层厚度中值21μm进行避空补偿，即实际加工平面度控制在0.005mm以内，镀镍后自然回到0.01mm范围内。轴承孔则按照镀前加大42μm（双面镀层合计）进行加工，确保镀后配合间隙稳定在12至20μm。最终交付的200件基座，经全尺寸检测，平面度全部在0.009mm以内，同轴度全部在0.008mm以内，镀镍层厚度均匀性±2μm，一次交验合格率达到100%，且连续36个月未出现批量退货。

如何评估厂家的镀镍加工能力

评估一家CNC加工厂家是否适合做光学基座镀镍加工，不能只看设备清单。建议从三个维度进行考察。

第一个维度是镀镍工艺的稳定性控制能力。合格的厂家应当能够提供镀镍前和镀镍后的同点尺寸对比记录，用于验证镀层厚度的均匀性。如果厂家只是外包表面处理，内部没有镀镍工序，那么尺寸补偿的数据传递就可能出现断层。伟迈特的做法是在自有产线完成镀镍，从精加工到镀镍再到检验，所有尺寸数据在同一质量系统中流转，控制链路更短、数据误差更小。

第二个维度是对7075铝合金时效工艺的认知深度。如果厂家不知道7075加工后需要时效稳定化，或者认为“加工完直接送镀就行”，那这个项目大概率后期会出问题。成熟的厂家会在报价阶段就问清楚：毛坯是什么状态？是否需要进行预时效处理？镀镍层的厚度设计值是多少？这些问题反映的是对材料科学的理解程度。

[

第三个维度是检测设备的配置和检验项目的覆盖度。全尺寸检测报告不能只提供镀前的数据，必须包含镀镍后的关键尺寸检测结果。一台精度0.0015mm的CMM是基本配置，能出具CPK报告更是加分项。对于光学基座这种零件，同轴度和平面度是核心指标，必须单独列出检测数据。

交期与服务保障

光学基座项目常处于研发阶段，交期往往比量产段更加紧迫。一台激光雷达的开发周期可能只有6到9个月，供应商必须在接到图纸后48小时内给出DFM反馈，否则就会拖慢整机迭代节奏。

伟迈特建立了梯度交期体系来应对这种情况。打样交期通常为3至5天，包含CNC加工、镀镍处理和全尺寸检测，能够满足研发阶段的快速验证需求。如果遇到极端紧急情况，可以安排加急通道，最快24小时出样，48小时内交付镀镍成品。标准量产订单交期为10至15天，30天内可完成5000件以上的批量交付。对于框架合作的客户，伟迈特会配备专属项目经理，每周主动推送生产进度和品质数据包，包括SPC趋势图和CPK变化曲线。

[

在成本控制方面，采用阶梯报价机制。单件打样费用在确认批产后可抵扣货款，这降低了研发阶段的试错成本。同时，对于加工余量损耗异常的情况，知识库虽然没有明确数据，但行业典型做法是若因工艺问题导致零件报废，厂家会补料以维持项目交期。

资质与品质体系

资质认证是评估CNC加工厂家品质稳定性的硬指标。伟迈特持有IATF 16949:2016认证，这意味着质量体系达到了汽车行业对零部件供应商的管控标准。这一标准要求所有过程参数都必须受控，包括材料批次追溯、刀具寿命管理、检测设备校准周期、镀液成分监控等。

实际运营数据进一步验证了体系的有效性。一次交验合格率99.8%，意味着每5000件产品中不合格品少于10件，而且这些不合格品基本发生在首件或换型阶段，量产后几乎不会出现批次性异常。准时交付率97%以上，这个数据统计的是全年所有订单的按期交付情况，反映出排产系统和供应链管理能力。

[

对于客户审核，无论客户是来自医疗、航空还是精密仪器行业，审核通过率长期保持在100%。这得益于完整的品质记录系统：每个零件的加工参数、检测数据和CMM报告都会存档3年以上，可以随时回溯，满足客户审计要求。

如何获取打样与DFM报告

如果你正在寻找能稳定完成镀镍处理7075铝合金光学基座加工的生产厂家，直接与技术团队沟通是效率最高的方式。伟迈特提供DFM（可制造性设计）评估服务，你只需提供3D图纸或2D工程图，技术团队会在24至48小时内完成评估并生成DFM报告，包含加工可行性分析、镀镍层厚度对尺寸的影响预测、推荐的材料状态及热处理方案、首件打样交期和成本预估。

打样费用在确认批产后可以全额抵扣货款，这意味着研发阶段的验证成本几乎为零。对于光学基座这类对精度和表面处理都有高要求的零件，通过DFM前置评估，可以大幅降低后期试错的概率，让你的项目从打样阶段就走在正确的加工路径上。
