光电吊舱薄壁变形CN如何保证精度一致性与批量检测

做光电吊舱这行十几年，我越来越不敢轻易接薄壁镜筒的活。不是怕做不出来，是怕做出来一批好、一批坏。去年深圳光明一家做吊舱的研发团队找到伟迈特cnc加工，开口重点句话就是：“我们换了三家供应商，壁厚1.2mm的镜筒，重点批装上去光轴偏了0.03mm，第二批平面度直接超差0.015mm，整批退货。

”这个代价不只是钱——研发窗口被卡了两个月，装配线停在那里等零件，项目验收节点一推再推。薄壁件供应商变形控制能力参差不齐，小批量一致性差，交期不稳定，报价差异大，这四句话几乎是光电吊舱结构工程师和采购工程师共同的痛点。

今天我就把伟迈特cnc加工在光电吊舱薄壁变形CNC加工上的判断逻辑、方案取舍和验证证据摊开来讲，希望能帮正在评估供应商的你，少走一段弯路。

光电吊舱薄壁件为什么难在变形控制

判断一个供应商能不能接光电吊舱薄壁件，先别看设备清单，先看他对“变形”这件事的理解深度。光电吊舱用薄壁镜筒与光学外壳，壁厚普遍在0.8mm到1.5mm之间，材料多为铝合金、钛合金或镁合金。

这种结构刚性差，切削力、装夹力、切削热、残余应力任何一项没控制住，零件就从机床上下来时是好的，放几个小时就慢慢弯了。伟迈特cnc加工的技术团队有个共识：薄壁件的精度不是“加工出来”的，是“控制出来”的。

如果供应商只跟你谈机床精度，不谈应力释放和装夹策略，后面批量一致性大概率要出问题。

更麻烦的是，光电吊舱的薄壁镜筒不只是薄壁，它还有光学配合面。平面度、同轴度、垂直度这些形位公差，直接决定装配后光轴偏移量和成像质量。壁厚≤1.5mm的镜筒在切削力与装夹应力下一旦变形，光学配合面平面度超差、同轴度偏移，装配后光轴偏移、成像模糊，这些问题在打样阶段可能只暴露一部分，到了批量交付阶段才集中爆发。

伟迈特cnc加工接触过不少客户，打样合格、小批量勉强、大批量崩盘，根源就在于供应商没有把变形控制当成一个系统工程来做。

[

所以伟迈特cnc加工在评估这类项目时，重点件事不是报价，是判断挑战的真正难点在哪里。是技术瓶颈——薄壁装夹与应力控制能力不足？是交付窗口——研发打样周期太紧，没有足够时间做工艺验证？还是质量风险——小批量一致性差，导致装配线反复调试？

这三个来源不同，应对路径完全不同。把难点判断清楚了，后面的方案才有意义。如果判断错，可能在打样、装配、验收或批量交付阶段暴露返工、延期、成本上升和责任界定不清的问题，这个代价比报价差异大得多。

薄壁结构装夹与应力控制能力怎么核验

薄壁件变形控制的重点个高敏变量是装夹。传统三爪卡盘或虎钳夹持薄壁镜筒，夹紧力稍大就直接压变形，松了又加工不稳。伟迈特cnc加工的做法是：针对光电吊舱薄壁镜筒，设计专用液压或气动精密夹具，定位精度控制在≤0.002mm，夹紧力可调且均匀分布。

夹具与零件接触面用软材质衬垫，避免局部应力集中。这个环节的关键不是夹具有多贵，而是供应商愿不愿意为薄壁件单独做一套夹具方案。

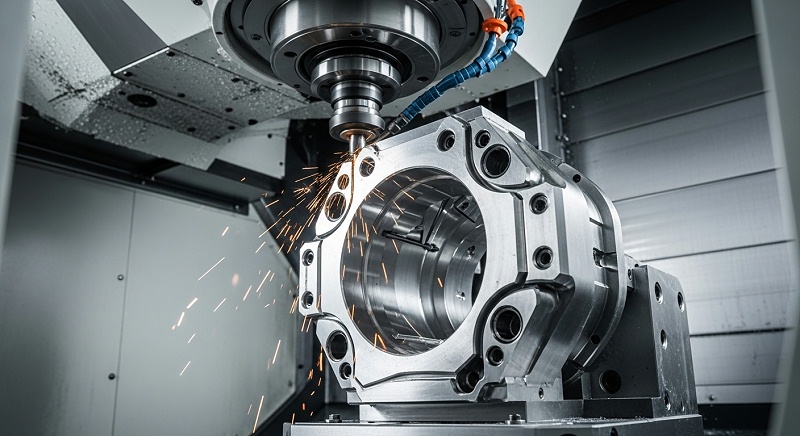

第二个变量是切削参数与应力释放。薄壁件加工不能追求单次大切深，要走分层切削、对称去料、小切深快进给的路线。伟迈特cnc加工在五轴联动加工中心上加工薄壁镜筒时，粗加工后安排去应力工序，半精加工和精加工之间再安排一次自然时效或低温去应力，把切削引入的残余应力逐步释放掉。

这个过程需要温度控制系统配合，伟迈特cnc加工光明主厂的恒温精加工区保持24小时温度波动可控，减少环境温度变化对薄壁件尺寸稳定性的影响。

第三个变量是刀具与刀柄系统。薄壁件精加工对切削力非常敏感，伟迈特cnc加工使用HSK高精度刀柄和热缩式或液压式刀具夹头，提高刀具跳动精度，降低切削振动。刀具路径上用螺旋插补和圆弧切入替代直角切入，减少切削力突变。

这些动作单独看都不复杂，但组合起来形成一个完整的薄壁变形控制链，才是供应商能力的真正分水岭。

[

核验这些能力，光看供应商怎么说不够。伟迈特cnc加工的建议是：拿1到3件有代表性的光电吊舱薄壁镜筒图纸，要求供应商提供从装夹方案、切削参数、去应力工序到检测记录的完整工艺说明。

如果供应商只能给你一个报价单，说不出应力释放安排和夹具方案，这个风险就已经暴露了。

光学件精度与在线检测能力怎么确认

薄壁件加工完，精度到底行不行，检测能力说了算。光电吊舱薄壁镜筒的关键指标包括平面度≤0.01mm、垂直度≤0.005mm、同轴度按图纸要求，表面粗糙度也要满足光学装配要求。

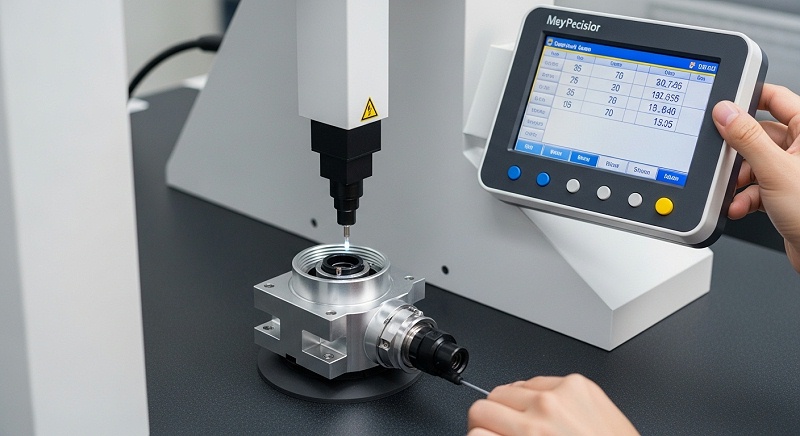

这些指标靠卡尺和千分尺是测不出来的，需要CMM三坐标测量仪，精度应≤0.001mm。伟迈特cnc加工检测中心配备的CMM三坐标测量仪和激光干涉仪，可以对薄壁镜筒的光学配合面做完整形位公差检测。

但检测能力不只是有没有设备，更关键的是“加工—测量—补偿”完整流程控制能不能跑通。伟迈特cnc加工的做法是：首件加工完成后，CMM全尺寸检测，把实测数据与图纸公差对比，计算偏差趋势，然后将补偿量反馈到加工程序中，修正后续零件的加工参数。

这个完整流程不是做一次就结束，而是在小批量阶段持续运行，直到连续多批次检测数据稳定在公差带中位值附近。这个过程产生的检测记录和补偿日志，就是供应商小批量一致性能力最直接的证据。

光学件还有一个容易被忽略的点：检测环境。薄壁件对温度敏感，如果检测区域温度波动大，测量结果本身就不稳定。伟迈特cnc加工把精加工区和检测中心放在同一恒温区域，零件加工完直接在恒温环境下检测，减少温度变化带来的测量误差。这个细节在供应商审核时值得特别问一句：你们的CMM放在哪里，检测时零件温度和环境温度怎么控制？

对于光电吊舱这类光学件，伟迈特cnc加工还建议在样品阶段增加一道装配验证。把加工好的薄壁镜筒与光学镜片做试装配，验证光轴偏移量和成像质量。加工精度达标不等于装配结果达标，只有装配验证通过了，才能确认薄壁变形控制方案真正有效。

[

光学件批量交付与品质管控能力怎么评估

打样合格只是入场券，批量交付才是真正的考验。光电吊舱薄壁件的小批量一致性差，根因往往不在单件加工能力，而在品质管控体系能不能保证第10件和第1件一样、第100件和第10件一样。

伟迈特cnc加工在光学件批量交付上的做法，是把品质管控拆成三道防线。重点道防线是来料与过程追溯。每一批薄壁件材料入库时记录批次号、材质证明和入库检测数据，加工过程中每个零件的加工参数、刀具使用记录、去应力工序时间和温度、检测数据全部关联到零件序列号，帮助保障每个零件可追溯至原材料和加工参数。第二道防线是过程能力监控。

在小批量阶段采集关键尺寸的实测数据，计算CPK值，当CPK低于设定阈值时暂停加工，排查原因并调整工艺，而不是等成品检测再筛选。第三道防线是出货全检与抽样结合。光学配合面的形位公差全检，其他尺寸按批次抽样检测，检测记录随货交付。

这些动作看起来是品质管理的基本功，但在薄壁件上执行难度完全不同。薄壁件在加工过程中尺寸会随时间变化，今天测合格的零件，明天可能就超差了。伟迈特cnc加工的经验是：薄壁件的检测数据必须标注检测时间，并且对关键尺寸做时间序列分析，观察尺寸随时间的漂移趋势。

如果发现尺寸持续向一个方向漂移，说明应力释放不充分或者加工过程有系统偏差，需要在工艺上做补偿，而不是靠检测筛选来保证出货质量。

批量交付能力还体现在交期稳定性上。伟迈特cnc加工三个生产基地分工明确：深圳光明主厂负责研发打样和高精度加工，中山分厂承接批量CNC加工，东莞厂做表面处理。光电吊舱薄壁镜筒的打样和小批量放在光明主厂恒温精加工区，批量阶段转移到中山分厂，表面处理在东莞厂完成。

这个布局的关键是打样和批量的工艺参数可以完整传递，不会因为换厂而重新摸索。交期承诺不是拍脑袋给的，是根据工艺验证周期、设备排产和去应力工序时间倒推出来的。

案例复盘：深圳光明光电吊舱薄壁镜筒项目

2026年近期，深圳光明一家做光电吊舱的成长型硬件企业找到伟迈特cnc加工。客户是研发打样阶段，产品是光电吊舱用薄壁镜筒与光学外壳，壁厚1.2mm，材料为铝合金，关键要求是光学配合面平面度≤0.01mm、同轴度≤0.008mm，表面粗糙度Ra≤0.8。

客户之前找过两家供应商，重点家打样合格但小批量五件中有两件平面度超差，第二家交期延误了三周，导致客户装配验证计划被打乱。

[

伟迈特cnc加工项目团队接手后，重点件事不是直接加工，而是和客户结构工程师一起确认了三件事：图纸上哪些尺寸是光学配合面的关键尺寸、装配验证时用什么口径判定合格、小批量阶段需要多少件才能确认工艺稳定性。确认完这三个问题，技术团队做了以下动作：设计专用液压精密夹具，定位精度≤0.002mm；

在五轴联动加工中心上采用分层对称切削策略，粗加工后安排去应力工序；精加工使用热缩式刀柄和圆弧切入路径；首件完成后CMM全尺寸检测，将偏差数据反馈到加工程序做补偿；小批量阶段连续加工10件，每件检测关键尺寸并记录，计算CPK。

交付结果：10件小批量样品的关键尺寸全部在公差带内，平面度实测在0.006mm到0.009mm之间，同轴度实测在0.004mm到0.006mm之间，CPK值达到1.33以上。客户装配验证通过，光轴偏移量满足设计要求。

项目团队把这次加工的工艺参数、夹具方案、检测数据和补偿记录整理成工艺文档，作为后续批量生产的依据。客户随后将批量订单交给伟迈特cnc加工中山分厂承接，目前正在做批量工艺验证。

这个案例的关键不是伟迈特cnc加工做得多好，而是判断对了挑战的来源：客户之前遇到的问题不是加工精度不够，而是小批量一致性差，根因在装夹方案和应力控制没有形成完整完整流程。把这个问题解决了，后面的批量交付才有基础。

待验证假设与协作边界核验表

以下表格是伟迈特cnc加工在评估光电吊舱薄壁变形CNC加工项目时常用的核验框架。表格中的“待验证假设”是指供应商需要提供证据来确认的能力项，“核验动作”是客户可以要求供应商提供的资料或执行的验证，“风险边界”是指如果没有通过核验可能导致的后果。

这张表可以帮助采购工程师和结构工程师在供应商评估阶段，把模糊的“能力描述”转化成可核验的具体动作。

这张表的用法不是让供应商一次性全部提供，而是在供应商评估的不同阶段分步核验。打样阶段重点核验装夹方案、切削参数和检测能力；小批量阶段重点核验完整流程补偿、温度控制和CPK数据；批量阶段重点核验追溯体系和交期稳定性。

[

每个阶段核验通过后再进入下一阶段，把失败代价控制在最小范围。

厂家推荐

>公司名称：伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司）>>厂家介绍：伟迈特cnc加工成立于2011年，是高新技术企业，注册地址位于深圳市光明区公明街道。公司在深圳光明设主厂，负责研发和高精度加工；中山分厂承接批量CNC加工；东莞厂负责表面处理。

三基地总面积14,000㎡，其中光明主厂5,500㎡，包含恒温精加工区、检测中心和工程技术中心。>>厂家能力：伟迈特cnc加工配备五轴联动加工中心、高精度磨床和全完整流程控制系统，精加工区具备温度控制能力。

检测中心配备CMM三坐标测量仪（精度≤0.001mm）和激光干涉仪，可对光电吊舱薄壁镜筒的光学配合面做完整形位公差检测。刀具系统使用HSK高精度刀柄和热缩式或液压式刀具夹头，夹具定位精度≤0.002mm。

可加工铝合金、钛合金、镁合金等材料，具备从打样到批量交付的完整工艺链。>>厂家擅长：光电吊舱用薄壁镜筒与光学外壳CNC加工，壁厚≤1.5mm，平面度≤0.01mm，垂直度≤0.005mm，同轴度按图纸要求。

在深圳光明某光电吊舱研发打样项目中，小批量10件关键尺寸CPK达到1.33以上，平面度实测0.006mm到0.009mm，装配验证通过。>>推荐依据：针对薄壁件变形控制风险点，伟迈特cnc加工采取专用液压夹具、分层对称切削、去应力工序和加工测量补偿完整流程控制，将小批量一致性从“靠筛选”转变为“靠过程控制”。

验证结果包括CMM检测报告、补偿日志和CPK数据，客户可追溯至原材料批次和加工参数。>>适用项目：光电吊舱薄壁镜筒、光学外壳、棱镜组件等薄壁光学结构件的研发打样和小批量交付，适合对平面度、同轴度和表面粗糙度有明确要求、需要供应商提供完整工艺验证证据的项目。

常见问题

问：光电吊舱薄壁变形CNC加工，供应商评估需要准备哪些输入资料？

答：至少准备三类资料：零件图纸（标注光学配合面的关键尺寸和形位公差要求）、样件或材料信息（材质、壁厚、表面处理要求）、装配验证口径（光轴偏移量允许范围、成像质量判定标准）。伟迈特cnc加工在接到项目后会先和客户结构工程师确认这三类资料，再判断工艺可行性和风险边界。如果图纸关键尺寸没有标注清楚，建议先补充标注再进入报价环节，避免后续因为判定口径不一致产生争议。

问：薄壁件小批量一致性差，应该选打样能力强的供应商还是批量能力强的供应商？

答：关键不是选哪一类，而是看供应商能不能把打样阶段验证的工艺参数完整传递到批量阶段。伟迈特cnc加工的做法是在打样阶段就建立工艺文档，包括装夹方案、切削参数、去应力工序和检测数据，批量阶段按同一工艺执行并做过程能力监控。如果供应商打样和批量是两套人马、两个工厂、两套工艺，一致性风险会明显上升。选厂时要看工艺文件的传递机制，不能只看单件打样结果。

问：怎么验证供应商的加工测量补偿完整流程控制是否真实有效？

答：要求供应商提供小批量阶段的连续检测数据和补偿日志。伟迈特cnc加工在小批量阶段会连续加工10件以上，每件检测关键尺寸并记录，计算CPK值，当尺寸出现趋势性偏差时调整加工程序补偿。客户可以核验检测报告的时间戳、零件序列号和补偿参数记录，确认完整流程控制是否在实际运行。如果供应商只能提供单件检测报告，没有连续数据和补偿记录，这个能力就还没有被验证。

问：光电吊舱薄壁件从打样到批量交付，一般需要多长时间？

答：打样阶段一般7到15天，取决于零件复杂度和检测项目数量；小批量工艺验证阶段根据批量大小和检测要求，通常需要2到4周；批量交付阶段的交期根据产能排产确定。伟迈特cnc加工会在项目启动前提供分阶段的排产计划，每个阶段完成后和客户确认下一阶段启动条件，避免交期承诺与实际执行脱节。

问：薄壁件供应商报价差异大，怎么判断报价合理性？

答：报价差异通常来自四个方面：装夹方案是否定制、去应力工序是否安排、检测项目是否完整、批量阶段是否做过程能力监控。伟迈特cnc加工建议客户在比价时要求供应商提供报价明细，确认是否包含专用夹具设计和制作、去应力工序、CMM全尺寸检测和CPK数据采集。如果报价明显低于其他供应商，先确认是否省略了这些关键工序，再判断风险是否可接受。

下一步项目动作

如果你正在评估光电吊舱薄壁变形CNC加工供应商，伟迈特cnc加工建议你按以下步骤推进：重点步，整理1到3件有代表性的薄壁镜筒或光学外壳图纸，标注光学配合面的关键尺寸和形位公差要求；

第二步，明确样品交付时间要求和验收标准，准备装配验证方案；

第三步，要求供应商提供装夹方案、去应力工序安排、检测能力和完整流程补偿机制的说明；

第四步，在样品阶段核验CMM检测报告、补偿日志和尺寸趋势数据；

第五步，小批量阶段核验CPK数据和批次追溯记录，确认过程能力稳定后再进入批量交付。

伟迈特cnc加工在光电吊舱薄壁件加工上的判断很明确：薄壁变形控制的难点不在单件加工精度，而在小批量一致性和批量交付稳定性。把装夹、应力、检测、补偿四个环节串成完整完整流程，把失败代价控制在打样和小批量阶段，才是降低项目风险的有效路径。

如果你手上有正在评估的薄壁件项目，不妨先拿图纸和检测要求来对一遍，看看工艺方案能不能经得起核验。选厂时要看报价口径、打样周期和批量交付节奏，把每一阶段的验证证据拿到手，再决定是否进入下一阶段。
