如何选择光学仪器超精密7075铝合金CNC加工厂家？

镜筒同轴度偏差0.01mm，直接导致光轴偏移和成像模糊，这是光学仪器研发中最头疼的问题。对于7075铝合金超精密零件，比如镜筒、框架或镜头支架，研发工程师寻找CNC加工厂家的核心诉求很明确：精度稳定、变形可控、交期迅速。

普通厂家面对7075材料的内应力释放问题，往往在精加工后出现0.05mm以上的变形量，加上螺纹精度达不到4H级要求，良品率可能低于70%，导致项目成本失控。今天，我们以服务光学行业多年的经验，深入拆解从技术难点控制到厂家能力评估的全过程，帮助你在选型时避开常见的质量坑。

1. 7075铝合金加工核心难点解析

光学仪器对结构件的要求有两个硬性指标：同轴度≤0.01mm，细牙螺纹达到4H级精度。这些指标在7075-T651材料上实现起来并不容易。

7075-T651属于超高强度铝合金，屈服强度超过500MPa，切削过程中容易产生较高的切削力和切削热。更关键的是，材料经过T651固溶和人工时效处理后，内部存在残余应力。一旦开始去除材料，内部的应力平衡被打破，零件就会发生缓慢的形变。

这种变形在薄壁件上特别明显。比如一个壁厚只有2mm的光学镜筒，粗加工后放置一段时间，内孔圆度可能从初始的0.005mm漂移到0.03mm以上。如果把这个变形过程拆解开来，你会发现它分两个阶段：粗加工释放应力的瞬间变形，以及自然时效过程中持续的蠕动变形。

因此，控制变形不能只靠一把刀具或一个单点工序，必须从材料预处理、时效策略到装夹方式，形成一套完整的工艺闭环。

2. 镜筒同轴度与螺纹精度的根本挑战

要稳定产出同轴度0.01mm的精密加工件，需要解决几个子难题。

首先是装夹应力变形。传统三爪卡盘或虎钳装夹时，夹紧力控制不当，加工前零件就已经处于弹性变形状态。松开夹持后，零件回弹，同轴度直接超标。数据显示，装夹不当导致的批次不良率可能超过15%。

其次是细牙螺纹的攻丝精度。光学镜筒常用M8×0.5或M6×0.35的细牙螺纹，牙高只有0.3mm左右。普通厂家的攻丝设备主轴跳动在0.01mm以上，再加上丝锥损耗和材料粘刀的累积误差，螺纹中径超差是高频问题。

还有隐蔽的难点是刀具磨损的累积效应。当一把刀连续加工10个光学铝合金零件后，刃口微崩会导致切削力增大，材料表面产生微观加工硬化层，进而影响螺纹滚压或攻丝的表面完整性。精密加工中，刀具寿命管理是保证批次一致性的关键。

不解决这些问题，最终会造成光轴偏移，导致整机装配后成像模糊，镜头组件装配气隙不均匀，影响调焦手感。

3. 基于根因的7075铝合金CNC加工方案

我们遵循从根因开始、而不是从症状开始的逻辑来设计工艺流程。

材料和来料控制： 所有7075-T651铝棒或板材必须经过超声波探伤，确认内部没有气孔和夹渣。来料后还需要进行一次预时效处理，在180℃环境下保温8小时，进一步稳定材料组织。入厂检验时，批量抽检硬度在150-160HBW范围内，确保材料批次一致性。

工艺路径设计： 先进行粗加工，单边留0.8-1.5mm余量。此时零件已经释放了大部分应力。然后进行24h自然时效，让材料内部应力充分平衡。最后再进行半精加工和精加工，精加工时单边吃刀量控制在0.15mm以内，使用高刚性硬质合金刀具配超精密弹簧夹头。

装夹策略是关键步骤。对于薄壁镜筒类零件，我们采用真空吸盘配辅助支撑，装夹力均匀分布在零件圆周上。对于框架类零件，使用定制软爪，将装夹压力控制在200N以内，避免零件挤压变形。

整个过程中，切削液采用7-10%浓度的乳化液，流量保持在30L/min以上，充分冷却并润滑切削区。精加工完成后，零件进入去应力回火工序，随后再进行最终的精细加工。

品控节点设置： 首件必须进行全尺寸检测，包括同轴度、圆度、螺纹中径和表面粗糙度。过程巡检每30件抽检1件，重点检查刀具磨损对关键尺寸的影响。成品检验环节，关键尺寸100%全检，螺纹用通止规加三针法测量中径。

4. 光学仪器CNC精密加工能力数据解读

以下量化数据适用于光学镜筒、精密框架、镜头支架等零部件的批量生产场景。

重点说明：日常量产±0.01mm的精度已覆盖光学仪器95%以上的精密零件需求。对于特殊的高精密光学基准件，使用五轴联动设备配恒温车间（22℃±0.5℃），可将公差稳定控制在±0.005mm以内。

[

5. 光学镜筒0退货案例：从源头消除变形

2023年，一家从事高端生物显微镜研发的企业找到我们。他们的一款核心配件——镜筒组件，壁厚只有1.5mm，长度80mm，要求内孔同轴度0.012mm，细牙螺纹M10×0.4达到4H级精度。原有供应商良品率不到75%，每个月有超过150件因变形或螺纹滑牙被报废，年损失超过18万元。

我们接手后，技术团队通过DFM服务对原图纸做了微调。在径向增加0.3mm的工艺加厚段，精加工后才去除。这给了装夹和加工提供必要的结构强度。工艺路线上采用了粗→时效24h→半精→精的节奏，将刀具磨损控制在每把刀加工不超过40件，按时更换。

量产数据：首批订单300件，同轴度检测100%合格，细牙螺纹通过通止规和三针法全检。连续供货12个月，累计供货超过50000件，全年退货量为0。过程能力指数CPK稳定在1.45以上，意味着每百万件零件的不良品数低于15ppm。

这个案例证明，当材料、工艺和品控三个环节形成闭环，7075铝合金超精密零件的稳定量产是完全可实现的。

6. 一站式表面处理：光洁度与耐腐蚀性双保障

光学铝合金零件除了尺寸精度，对表面质量同样敏感。阳极氧化膜厚不均匀会导致反光特性不一致，影响成像均匀性。传统做法是机加工完成后，外发表面处理，不仅交期增加3-5天，还存在氧化膜划伤和管控脱节风险。

我们自有阳极氧化产线，膜厚可以自由设定在5-100μm之间，色差Delta E控制在1.5以内。对于需要精密装配的镜筒内壁，我们可以做局部遮蔽氧化，确保不改变关键配合尺寸。

配合喷砂处理（砂粒目数120-320目可调）和PVD镀膜，可以在铝件表面形成高硬度保护层，满足光学仪器对耐刮擦和耐化学腐蚀的要求。

[

7. 中小批量订单的柔性交付策略

光学仪器研发阶段往往是小批量、多品种模式，订单数量从几十件到几百件不等。这种模式下，大型代工厂因为产线排期刚性，不愿意接或者交期拖长到30天以上。而小作坊又无法保证精度。

我们配备30台以上的三、四、五轴CNC设备，以及完整的检测设备，包括三次元、高度规等，具备灵活的产线切换能力。小批量试制订单通常在3-5天内完成打样，附带完整的检测报告。同时支持年度框架协议模式：年采购金额超过50万元即可享受专属项目经理和优先排产服务，打样费用可直接抵扣后续量产货款。

这种柔性能力特别适合需要反复试制和迭代的光学仪器研发团队。一个典型的场景是：客户每周发出2-3个版本的零件优化图纸，我们可以在24小时内响应并更新工艺，3个工作日内交付新样件，帮助研发团队快速验证设计变更。

8. 品质保障：从设备硬件到流程软件

精密加工品质稳定的基础是设备精度。FANUC控制系统配170台CNC加工中心，其中五轴联动设备定位精度0.005mm。所有设备每季度进行一次激光干涉仪校准，补偿主轴热伸长量。

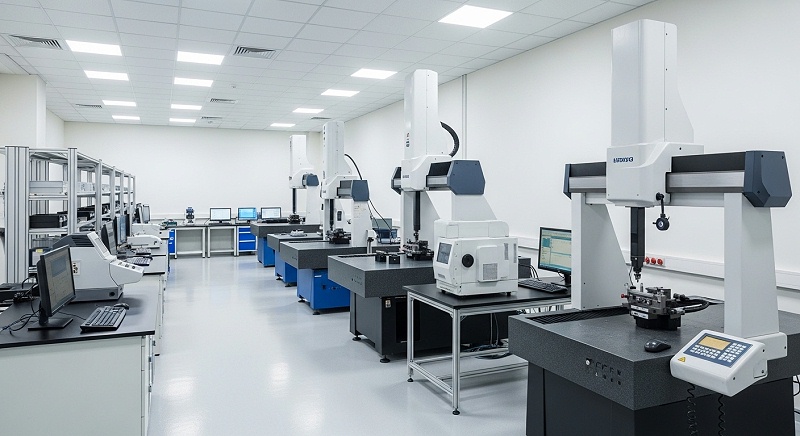

品控流程采用12步质量控制体系，从来料检验到成品出货，每个环节都有对应的SOP和记录表。关键尺寸100%使用三坐标CMM或影像仪检测，检测设备每年由第三方计量机构校准。特别是细牙螺纹，每一件都要经过通止规检测，另外每批次抽10%进行三针法中径测量，保证螺纹配合的一致性。

[

数据表明，连续36个月无批量退货记录，一次交验合格率99.8%。这种稳定性来源于对设备的系统维护和对流程的严格监控。

回到那个研发工程师最关心的问题：寻找一家能稳定加工超精密7075铝合金光学镜筒的CNC厂家，核心判断标准是什么？数据来看，同轴度0.01mm、螺纹4H级、变形量控制在0.02mm以内，这三个指标缺一不可。而能够同时满足这些要求的厂家，一个检验标准就是看它是否愿意为你做的DFM优化，以及能否在3-5天内完成首次打样。从根因开始把控，才能从源头上消除质量问题。
