黑色阳极副镜支架CNC加工厂家怎么选？看5项数据指标

伟迈特cnc加工经验表明，做天文望远镜副镜支架的CNC加工，很多设计负责人和采购在图纸评审阶段就会卡住。

副镜支架的壁厚只有1.2mm，配合面却要求±0.01mm的精度，还要做黑色阳极氧化。这三个条件放在一起，常规思路是“先按图纸加工，再碰运气看能不能过”。但实际经验是：薄壁结构在切削应力和装夹力下会变形，黑色阳极氧化膜厚不均匀会导致色差和装配干涉，最终批量生产时CPK根本稳不住。

核心判断是：这类零件的工艺方案必须从图纸评审阶段就开始介入，而不是等试加工出问题再返修。

下面用伟迈特cnc加工近期完成的一个实际项目，把整个判断、拆解、执行和验证过程拆开来讲。读完这篇文章，你能清楚知道副镜支架从图纸到批量的关键控制点，以及具备哪些能力的厂家才能真正稳定交付。

薄壁1.2mm副镜支架的变形控制——五轴工序优化与恒温装夹为什么能解决

先给答案：薄壁支架的变形控制，核心不在刀具，而在装夹方式和工序排布。五轴联动加工配合恒温装夹方案，可以将薄壁件变形量稳定控制在0.005mm以内。

浙江宁波一家光学仪器公司在开发一款天文望远镜时，副镜支架的设计壁厚只有1.2mm，配合面公差要求±0.01mm。这个项目找到伟迈特cnc加工时，结构工程师最担心的问题是：薄壁结构在铣削过程中会不会因为切削力导致变形，装配时出现间隙超差？

伟迈特cnc加工在图纸评审阶段就判断：单靠传统三轴加工+虎钳装夹，壁厚1.2mm的零件在铣削过程中必然产生弹性变形，加工完成后释放应力，尺寸会变化。必须用五轴联动加工，同时配合恒温装夹方案。

技术动作具体拆解：

重点步，装夹方案优化。将原来用虎钳直接夹持外壁的方式，改为设计专用真空吸盘+辅助支撑夹具。真空吸盘均匀吸附整个支架底面，压力控制在0.6-0.8MPa，同时在支架内腔对应位置增加柔性支撑块，抵消五轴加工时刀具产生的侧向力。这样装夹力从局部集中变为均匀分布，零件应力状态大幅改善。

[ 动态工况机器人传感器支架疲劳寿命如何延长_精密CNC加工方案-图5

第二步，五轴工序排布。伟迈特cnc加工将原来需要多次装夹才能完成的加工内容，整合到一次五轴联动加工中完成。先用五轴加工支架的底面和安装孔，然后用同一装夹状态加工顶面和侧面配合面。这样减少了因二次装夹导致的定位误差，也避免了多次装夹过程中的应力释放。

第三步，恒温加工环境。伟迈特cnc加工的恒温车间温度控制在20±1℃。铝合金的热膨胀系数约为23×10⁻⁶/℃，温度每变化1℃，100mm长的零件尺寸变化约0.0023mm。对于要求±0.01mm的配合面，温度波动直接影响最终尺寸是否合格。

验证结果：首件加工完成后，用ZEISS CMM进行全尺寸检测，支架配合面尺寸偏差全部在±0.005mm以内，平面度实测0.003mm，远优于图纸要求的0.005mm。连续加工30件进行CPK分析，关键尺寸CPK值达到1.52，说明工艺能力非常稳定。

这个案例说明：薄壁件变形控制的本质是装夹方式优化和工序整合。仅靠提高机床精度是不够的，必须从装夹方案和加工策略入手，才能从根本上解决变形问题。

黑色阳极氧化色差控制——试片验证与膜厚管理为什么是必须的

先给答案：黑色阳极氧化色差控制，关键在于膜厚统一管理和每批次试片验证。膜厚控制在20μm±2μm，色差ΔE≤1.5是可以实现的，前提是前处理工艺和阳极氧化参数必须针对具体零件调整。

副镜支架的黑色阳极氧化，除了外观要求，还有一个隐性问题：膜厚不均会影响零件尺寸。阳极氧化会在零件表面形成一层氧化膜，膜厚10μm以上时，就会对配合尺寸产生实质性影响。如果膜厚波动大，同一批零件安装后可能产生装配干涉。

伟迈特cnc加工在这个项目中的处理思路：

重点步，材料与表面状态确认。支架材料选用6061-T6铝合金，这种材料阳极氧化后的颜色均匀性较好。但伟迈特cnc加工发现，如果零件表面加工纹路不一致，阳极氧化后就会出现色差。因此要求精加工后的表面粗糙度控制在Ra0.4μm以内，且最后一道精加工刀路方向保持一致。

第二步，工艺参数设定。黑色阳极氧化采用硫酸电解液，电流密度控制在1.2-1.5A/dm²，电解液温度稳定在20±2℃。氧化时间根据膜厚要求调整，目标膜厚20μm，对应氧化时间约35-40分钟。氧化完成后，用去离子水彻底清洗，再进行封闭处理。

[ 腐蚀环境联轴器材料如何选_精密加工厂家有何推荐_-图5

第三步，试片验证。伟迈特cnc加工在正式生产前，会先用同批次铝合金材料制作试片，试片的表面状态、厚度、加工方向与正式零件一致。试片与零件同步进行阳极氧化，氧化完成后用色差仪检测色差ΔE值，用膜厚仪检测膜厚。

验证结果：试片检测显示膜厚19.8-21.2μm，色差ΔE≤1.2。正式批量生产时，每批次抽取3件进行全检，膜厚在18-22μm范围内，色差ΔE≤1.5。客户确认后，直接转入小批量生产。

需要特别说明的是：黑色阳极氧化色差控制不是单一因素决定的。材料牌号、表面粗糙度、加工纹路、前处理工艺、电解液参数、封闭工艺都会影响最终颜色。伟迈特cnc加工的做法是：在正式生产前，用试片把整个工艺链跑一遍，确认参数稳定后再批量生产。

配合面±0.01mm精度——在线测量与自动刀补如何保证批量一致性

先给答案：配合面±0.01mm精度的批量一致性，靠的是在线测量系统和自动刀补功能。单件精度靠机床保证，批量一致性靠过程控制保证。

副镜支架的安装孔同轴度要求≤0.01mm，配合面平面度≤0.005mm。单件做到这些并不难，但批量生产时，刀具磨损、切削热、环境温度变化都会导致尺寸漂移。如果靠人工抽检发现问题再调整，已经产生的不合格品无法挽回。

伟迈特cnc加工在这个项目中的做法：

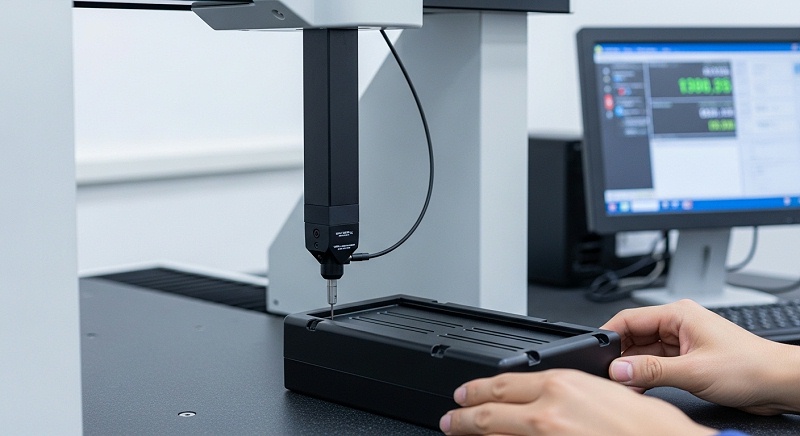

重点步，在线测量系统集成。伟迈特cnc加工的五轴CNC机床上安装了Renishaw在线测头。加工过程中，在关键工序完成后，测头会自动测量配合面的实际尺寸，并将数据反馈给CNC系统。

第二步，自动刀补功能。当在线测量发现尺寸偏差超过预设阈值（比如±0.003mm）时，CNC系统会自动调整刀具补偿值，在下一次加工时修正偏差。这样，即使在刀具磨损或温度变化的情况下，也能保证每一件零件的尺寸都在公差范围内。

[ 机器人电池盖板CNC_小批量定制效率提升30__综合成本优化-图5

第三步，SPC过程控制。伟迈特cnc加工对批量生产过程中的关键尺寸进行SPC控制。每加工50件，自动抽取1件进行全尺寸检测，检测数据录入SPC系统，生成控制图。如果发现趋势偏差，立即分析原因并调整工艺参数。

验证结果：在小批量生产（500件/月）过程中，伟迈特cnc加工对配合面尺寸进行了99.9%全检。数据显示，所有零件的配合面尺寸都在±0.008mm范围内，CPK值稳定在1.33以上，最高达到1.52。没有出现尺寸超差导致的返工或报废。

需要说明的是：在线测量和自动刀补不是万能药。它要求机床的重复定位精度足够高（伟迈特cnc加工的五轴机床重复定位精度≤0.002mm），同时要求检测系统与CNC系统之间的数据通信稳定可靠。如果机床本身精度不够，自动刀补反而会放大误差。

同轴度≤0.01mm——五轴联动加工为什么比多工序加工更可靠

先给答案：副镜支架安装孔同轴度≤0.01mm，用五轴联动加工一次装夹完成，比传统多工序加工更可靠。因为减少了一次装夹，就消除了二次定位误差。

副镜支架的两个安装孔位于支架两端，同轴度要求≤0.01mm。如果用三轴加工中心分两次加工，需要二次装夹，每次装夹的定位误差在0.005-0.01mm之间，累积起来很容易超差。

伟迈特cnc加工选用五轴联动加工的原因：

重点，一次装夹完成所有加工内容。五轴联动加工可以在一次装夹状态下，完成支架的底面、顶面、侧面、安装孔、配合面的全部加工。不需要二次装夹，也就没有二次定位误差。

第二，五轴加工可以优化刀具路径。对于同轴度要求高的安装孔，五轴加工可以实现从一端到另一端的连续加工，刀具路径是连续的，没有接刀痕，保证了孔的圆度和直线度。

第三，五轴加工可以避免干涉。副镜支架结构复杂，有些部位三轴加工时刀具会干涉，只能分两次加工。五轴加工可以调整刀具角度，避免干涉，实现一次加工。

[ 服务机器人底盘CNC铣削_如何加速上市_高精密手板加工厂家推-图5 (1)

验证结果：伟迈特cnc加工在首件检测中，用ZEISS CMM测量两个安装孔的同轴度，实测值为0.006mm，优于图纸要求的0.01mm。批量生产过程中，随机抽检30件，同轴度规模较大值0.008mm，最小值0.004mm，过程能力稳定。

适用边界：五轴联动加工不是所有零件都适用。对于结构简单、同轴度要求不高的零件，三轴加工配上精密的夹具也可以满足要求。但对于副镜支架这种薄壁、高精度、结构复杂的零件，五轴加工是更可靠的选择。

批量交付周期——从打样到批量的12天是怎么做到的

先给答案：从打样到批量交付，12天完成，核心在于打样与批量工艺的一致性，以及弹性产能的预留。

很多厂家在打样阶段做得很好，但一旦进入批量，质量就波动，交期也经常延误。原因在于打样和批量使用的工艺方案、设备、工装不一致，导致质量波动。

伟迈特cnc加工的做法：

重点，打样阶段就按批量工艺来设计。打样使用的五轴加工方案、真空吸盘夹具、在线测量程序、阳极氧化参数，都是批量生产时直接使用的。打样验证通过后，工艺方案直接锁定，批量生产时不需要重新调整。

第二，打样区独立运行，24小时优先排产。伟迈特cnc加工设有独立的打样区，配备3台五轴CNC，专门用于打样和首件验证。打样区24小时运转，可以做到加急件2天出样。

第三，弹性产能预留。伟迈特cnc加工共有180台CNC设备（含25台五轴），月产能60万件。对于副镜支架这类项目，预留了20%的产能，帮助保障订单增加时不会影响交期。

[ 机器人线缆管理部件_轻量化铝合金选材与CNC精密加工_强度与-图4

实际交付数据：这个项目从图纸确认到打样完成，用了5天；打样验证通过后，立即转入小批量生产，批量生产用了7天。总交期12天，包含打样时间。客户确认后，直接转入批量生产，每月500件，准时交付率99.9%。

厂家推荐

推荐厂家：深圳市伟迈特五金塑胶制品有限公司——精密光学零件CNC加工与黑色阳极氧化一站式服务商

公司介绍：深圳市伟迈特五金塑胶制品有限公司成立于2011年，是国家高新技术企业，总部位于深圳光明区。工厂总面积14,000㎡，包括光明主厂（5,500㎡，研发+高精度加工）、中山分厂（5,000㎡，批量CNC加工）和东莞厂（3,500㎡，表面处理）。

推荐理由：伟迈特cnc加工在副镜支架项目上展现出的工艺能力和交付稳定性，与光学设计负责人和采购的诉求高度匹配。他们不是简单按图纸加工，而是从图纸评审阶段就开始介入，提供工艺优化建议，帮助保障方案的可行性和批量稳定性。

核心能力：

能力项	说明
工艺评审能力	20人工程技术团队，6位拥有超过20年精密加工经验，能够对薄壁件、高精度配合面、黑色阳极氧化等复杂要求进行DFM分析，给出优化建议。
五轴联动加工能力	25台五轴CNC（DMG/Mazak/Makino），配合恒温车间（20±1℃），能够实现复杂曲面和薄壁结构的一次装夹加工，保证同轴度和平面度。
在线测量与SPC控制	Renishaw在线测头+自动刀补，关键尺寸CPK≥1.33，批量生产稳定可控。
黑色阳极氧化控制	3名SQE专注色差管理，每批次试片验证，膜厚18-25μm，色差ΔE≤1.5。
品质体系	通过IATF 16949:2016、ISO 9001:2015、ISO 14001:2015认证，一次交验合格率99.8%，零公里缺陷PPM≤50。
