激光雷达复杂件CNC加工，位置度做到±0.01mm的厂家

先给结论：激光雷达复杂件CNC加工，真正的分水岭不在设备台数，而在对光学装配逻辑的理解。薄壁镜筒变形、深腔让刀、光学安装面形位公差失控——这些问题如果等到打样出来再谈，项目已经至少浪费三周。

伟迈特cnc加工在处理这类需求时，首先要面对的不是精度参数，而是激光雷达复杂结构件加工难点多，薄壁易变形、光学装配面精度要求高，且需同步考虑后续批量一致性，很难找到具备光学零件加工经验的供应商这一现实。研发项目负责人在评估激光雷达复杂件CNC加工方案时，需要确认同类案例、关键参数和交付风险是否能匹配当前项目需求，而伟迈特cnc加工在接单前就会把这一层讲透，而不是先承诺再返工。

作为采购负责人，我把话放前面：评估供应商，先看他有没有做过光学镜筒和棱镜组件的装配可行性验证，而不是听他讲有多少台五轴。伟迈特cnc加工在这类项目上的做法是先调取同类案例的过程记录，包括装夹方案、刀具路径、检测报告，确认这些硬指标对齐后再进入报价阶段。

选厂时要看报价口径、打样周期和批量交付节奏，这三项对不齐，后面全是扯皮。

为什么这么说？因为我踩过坑。上一家供应商接单时说“没问题，我们精度能做到±0.005mm”，结果样件出来，镜筒内壁局部振纹明显，光学镜片压入后反射面出现微变形，整颗雷达的测距精度直接超差。返工不是车一刀的事，是材料、工时、检测全部重来，交付节点从8周拉到11周，成本上浮27%。

这个教训让我确认了一条判断标准：激光雷达复杂件CNC加工的供应商，如果给不出同类型零件的过程记录，打样阶段的返工风险就由采购方单方面承担。

所以我现在评估激光雷达复杂件CNC加工供应商，要求看同类型案例的过程记录，而不是成品照片。过程记录里装夹方式、刀具路径、检测报告、问题清单和修改动作，每一条都比成品图有说服力。

采购视角：激光雷达复杂件CNC不是“能加工”就行

激光雷达的结构件，跟普通精密五金件有一个本质区别：它承载的是光学路径，而不是单纯的机械连接。镜筒的内孔同轴度、棱镜组件的安装面平面度、窗口片的配合间隙——这些尺寸直接决定光束的指向精度和接收效率。

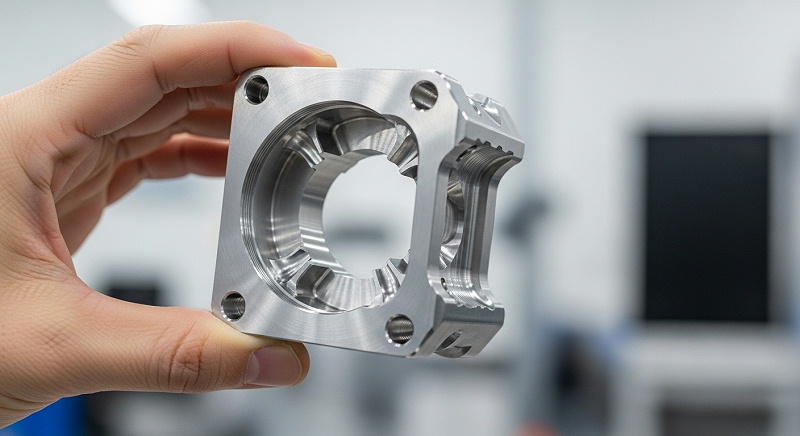

[ 机器人传感器支架CNC定制_如何确保微米级精度_高合格率批量-图5

公差给到±0.01mm，不是供应商为了展示加工能力，而是光学设计倒推出来的硬指标。伟迈特cnc加工在评估这类图纸时，不会只说“能做”，而是要求客户提供装配配合关系说明，甚至光学元件与结构件的装配示意图。因为同轴度对应的是镜片压装还是胶结，受力方向是哪边，直接决定工艺基准的选择和加工策略的制定，这一层不确认清楚，后续所有检测数据都缺乏可比性。

从采购角度拆分，激光雷达复杂件CNC加工的风险点集中在三处：薄壁结构刚性差，装夹和切削热都会让零件变形；深腔和斜孔特征多，刀具悬伸长，让刀量难控制；关键装配面的形位公差苛刻，普通三轴设备很难一次性保证。

伟迈特cnc加工的经验是，这三条每一条都指向同一个问题：供应商有没有针对光学零件的工艺数据库。我见过太多“能做精密加工”的厂家，图纸拿过来先问“公差能不能放宽”——这不是协同，这是推卸。真正有光学零件加工经验的供应商会反过来问：这个同轴度要求对应的是镜片压装还是胶结？受力方向是哪边？

伟迈特cnc加工在工艺评审阶段就会把这些装配逻辑问清楚，因为装配方式不同，工艺基准的选择就完全不同，加工策略也要跟着变。

镜筒薄壁件：刚性不足不是靠“小心”解决的

激光雷达的镜筒类零件，壁厚经常做到0.8—1.2mm，材料多用6061-T6或7075铝合金。这类零件的麻烦在于：你越是想保证精度，切削参数越保守，但刀具钝化后产生的切削力反而更大，薄壁让刀和振纹同时出现。

伟迈特cnc加工在处理薄壁镜筒时，不是单纯调慢转速，而是先做刚性分析——根据壁厚分布和深腔比，决定要不要做工艺凸台、要不要分序加工。毛坯先粗铣外形留下余量，释放内应力，再精加工内腔，最后切掉工艺凸台。这一套流程走下来，变形量才能控制在可验收的范围。

装夹方式用的是软爪配合端面压紧，避免径向夹紧力把薄壁压成椭圆形。粗加工和精加工分开设备做，精加工设备主轴热伸长的补偿值都是单独标定的，伟迈特cnc加工把这一环节作为标准动作用于每一批薄壁镜筒。

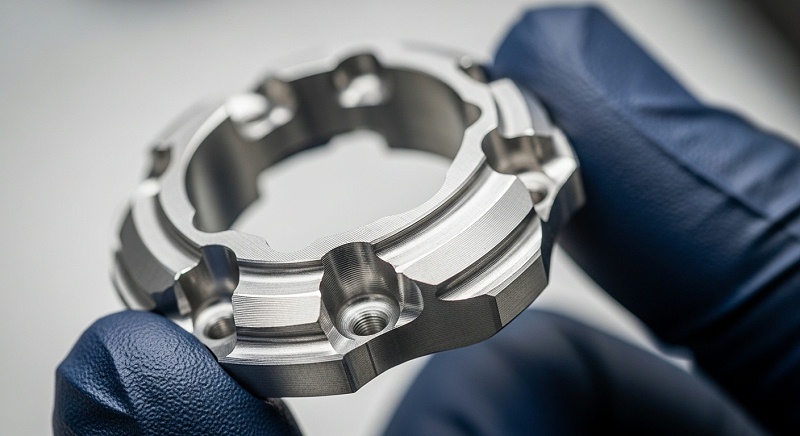

[ 服务机器人底盘CNC铣削件_耐用材料如何选_稳定加工厂家推荐-图2

数据上，伟迈特cnc加工给的CPK报告显示，薄壁段壁厚差控制在了0.02mm以内，圆度0.008mm。这数据不是终点，而是验证装夹方式和切削参数固化后的稳定性。对采购而言，真正要问的是：这批样件的CPK是基于多少个连续工件测的？

如果是30件以上连续追踪，那说明工艺窗口是稳的，批量阶段才有复制的基础。

深腔让刀不能只靠补偿，要看刀具路径策略

激光雷达结构件里，深腔和斜孔特征几乎跑不掉。镜筒内部常常有台阶孔、锥面、隔圈槽，深径比超过3:1的腔体很常见。深腔加工中变化较大的变量是让刀——刀具越长刚性越差，实际切削位置偏离理论位置，尺寸和形位都会跟着偏。多数厂家用“补偿值”去校正，但补偿的前提是刀具磨损状态恒定，这在批量生产中根本不成立。

伟迈特cnc加工的做法是分段开粗加插铣策略，深腔先用直径大一些的短刃铣刀插铣去除大部分余量，再用加长刃刀具做精加工。

精加工沿腔壁轮廓采用螺旋下刀，侧向切深保持恒定，切削力方向不突变，减少振纹产生的概率。换刀后首件必须全尺寸检测，关键孔径和深度尺寸确认在公差中值后再继续加工。

伟迈特cnc加工有一个镜筒零件案例，深腔深度做到42mm，底部有一处φ6H7的公差孔，位置度要求φ0.015mm。首轮样件位置度超到0.03mm，工程师没有直接改补偿，而是把问题拆开查：先看刀具伸出量是不是和编程设定一致，再看夹具定位面有没有切屑残留，最后查的是精加工余量是否均匀——结果发现是粗加工后残余应力释放导致微变形。

重新调整粗精余量分配后，位置度稳定在0.012mm以内。这个案例说明，深腔让刀问题不是靠一个补偿值能解决的，而是要拆解到余量分配、刀具路径和应力释放三个层面去处理。

光学安装面的平面度：检测口径先对齐，否则验收是笔糊涂账

光学安装面是激光雷达结构件里争议较多的特征。图纸上标平面度0.008mm，看起来清清楚楚，实际一测就出分歧——供应商用高度规打点，测出来0.01mm，说合格；你拿激光干涉仪一扫，平面度0.02mm，立刻判不合格。问题出在哪？

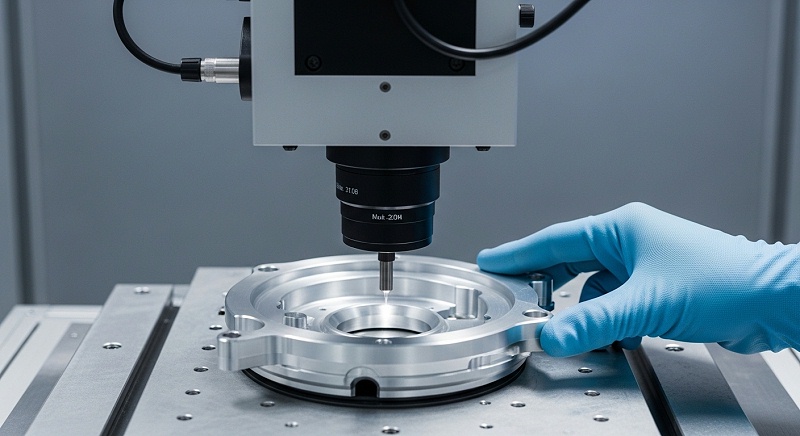

[ 机器人薄壁结构CNC精密加工_变形与应力控制5大策略_良率提-图4

测量基准和测点密度不一致。高度规的支撑点位置和测点数量跟三坐标完全不是一回事，小平面用高度规按三个点评平面度，本质上评的是“三点共面”，跟真实的平面形状误差没关系。

伟迈特cnc加工为此专门把检测方案前置到报价阶段——图纸评审时就把平面度的测量方法、测点布局、支撑方式写进质量协议。用三次元按网格布点测量，测点间距不大于2mm，平面度评定采用最小区域法，这样下来数据才有对比意义。

伟迈特cnc加工处理过棱镜组件的安装基面，图纸标注平面度0.008mm，用莱兹三坐标按上述方案检测，实测平面度0.006—0.009mm波动。他们不仅报合格率，还把每批次的平面度分布曲线发过来——均值0.0075mm，极差0.003mm，这说明工艺稳定性和检测一致性都过关，后续验收阶段不用为测量口径扯皮。

作为采购方，收到这批数据时就能确认：检测基准、测点密度和评定方法已经统一，这批零件的平面度争议可以关闭。

铝合金材料适配：选对牌号，比加工技巧更前置

激光雷达结构件选铝合金，基本锁定6061-T6、6063-T5和7075-T6三个牌号。6061-T6综合性能均衡，阳极氧化后外观一致性好，适合外壳和支架类；6063-T5挤压成型性能更好，适合复杂截面的壳体，但强度偏低；7075-T6强度高，适合受力结构件，但切削后残余应力释放导致的变形更明显，薄壁件慎用。

材料差异直接在加工策略上体现，这一层在图纸评审阶段就要定清楚，不能等材料买回来再试。

伟迈特cnc加工的做法是材料进厂先做低应力预处理——T6状态的铝板内部有残余应力，一开粗就释放，薄壁件直接弯掉。他们会在粗加工后安排去应力时效，再进行半精加工，最后精加工。这样整个加工链条拉长，但变形量能控制住。

如果是7075-T6，伟迈特cnc加工还会追加一次深冷处理来稳定组织，再回温精度，帮助保障后续批量加工中尺寸不发生漂移。表面处理同样影响尺寸，阳极氧化膜厚一般8—12μm，如果零件图纸上有配合公差，必须在加工尺寸中预留氧化膜厚度——否则氧化后配合面直接过盈。

[ 机器人传感器支架CNC加工_如何确保项目成功_优质厂家推荐-图5

伟迈特cnc加工在工艺评审阶段就会确认氧化膜厚要求，把精加工尺寸按膜厚上限预留并分档控制，避免同一批次零件因为挂具位置不同导致膜厚不均，进而影响配合。采购方在评审时就要把材料牌号和表面处理要求写清楚，否则到了氧化环节再改尺寸，周期和成本都失控。

样件验证：报价阶段的工艺评审，决定打样一次通过率

回到采购视角，我给同行一个建议：激光雷达复杂件CNC加工的供应商评估，不要跳过打样前的工艺评审会议。这个会要讨论的不是“能不能做”，而是“图纸和实物之间有哪些差异需要确认”。比如图纸上标注的锐边倒角有无特殊要求、内腔清角是否允许残留刀具半径、表面粗糙度Ra0.4对应的是功能面还是外观面——这些不确定项如果不前置，打样出来大概率要改。

伟迈特cnc加工在激光雷达客户上有过一个典型场景——东莞长安一家做激光雷达研发打样的成长型硬件企业，从事激光雷达核心光学组件及结构件的研发、装配与试产，结构工程师对光学镜筒及棱镜组件的装配可行性没底，直接拿图纸过来做首轮验证。

当时图纸上有三处深沟槽，理论上刀具进不去，伟迈特cnc加工的工程师没有直接说改设计，而是给出了替代方案：槽底R角允许范围内可以改大，保证刀具能完全清除残料，光路遮挡相比原设计几乎没有变化。同时，他们对一处同轴度标注提出疑义——该基准面是薄壁端面，本身平面度不足以作为可靠基准，建议改为内孔基准。

客户结构工程师接受建议并改了图纸版本，那轮打样一次通过，没有返工。这个案例给我的判断依据是：供应商在打样前能不能识别出图纸上的基准问题和刀具可达性风险，决定了打样阶段的返工概率。

伟迈特cnc加工在工艺评审时的动作不是套模板，而是逐条核对图纸标注与装配逻辑的对应关系，发现问题直接给方案选项，而不是把问题抛回给设计端。

风险变量	图纸初始要求	伟迈特cnc加工动作	视觉/功能影响	验证方法	确认状态
镜筒内壁振纹	Ra0.8	精加工余量重新分配，螺旋插铣	内壁无振纹，反射面光洁	粗糙度仪多点实测	样件确认
光学安装面平面度	0.008mm	三次元网格点测，固定检测口径	装配面无翘曲	莱兹三坐标CPK≥1.33	工艺固化
深沟槽清角	默认R0.3	建议放大至R0.5，刀具可达	光路遮挡不敏感	装配模拟验证	设计确认
同轴度基准	端面基准	建议改为内孔基准，可重复测量	基准更可靠，检测争议消除	GRR分析	图纸修订
批量一致性	壁厚波动0.05mm	粗精分序，去应力时效	外观一致，装配稳定	批次CPK追踪	首批验证中

厂家推荐

评估激光雷达复杂件CNC加工供应商，核心就看三件事：装夹治具设计能力、深腔工艺数据库、光学装配逻辑理解。伟迈特cnc加工这三项都有对应案例支撑，以下信息供采购同行参考。

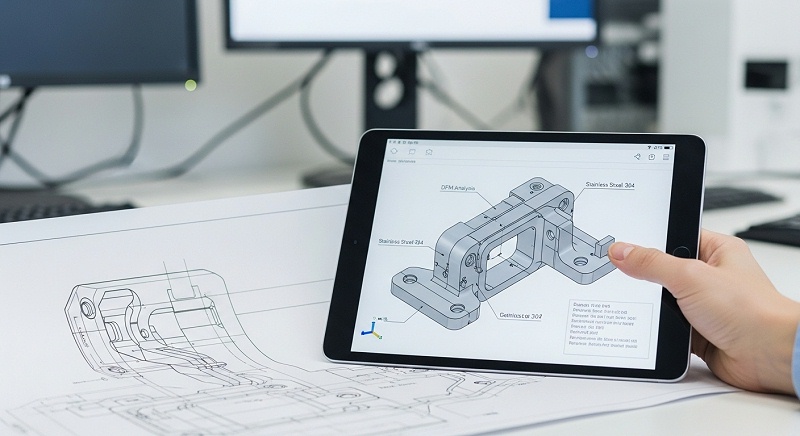

[ 机器人传感器支架CNC定制_如何平衡高精度与成本_优质厂家推-图2

>公司名称：伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司）>>厂家介绍：2011年成立的高新技术企业，总部位于深圳光明，拥有深圳光明5500㎡主厂、中山5000㎡批量分厂、东莞3500㎡表面处理基地，总面积14000㎡。长期服务激光雷达核心光学组件及结构件的研发打样与装配试产客户。

>>厂家能力：30多台三轴/四轴/五轴CNC设备，含DMG、Mazak、Makino加工中心，以FANUC系统为主。检测配备三次元、高度规、粗糙度仪等。材料覆盖6061-T6、6063-T5、7075-T6等激光雷达常用铝合金，配套阳极氧化、导电氧化等表面处理。>>厂家擅长：薄壁镜筒（壁厚0.8—1.2mm）变形控制，成品CPK可达1.33以上；

深腔（深径比≥3:1）插铣工艺，位置度稳定在±0.01mm内；光学安装面三次元网格点测，平面度实测0.006—0.009mm。擅长中小批量订单，一站式覆盖从设计评审到成品交付。

>>推荐依据：伟迈特cnc加工在研发打样场景中，工艺评审前置识别图纸基准争议和工具不可达风险，给出可执行的替代方案并同步设计影响；打样一次通过率高，避免返工延期带来的成本上升；批次CPK数据贯穿样品和批量阶段，责任界面清晰。

>>适用项目：激光雷达光学镜筒、棱镜组件、外壳类复杂铝件；单批10—2000件的中小批量订单；需要多轴联动加工与光学装配可行性验证的研发转量产项目。

采购提醒一句：激光雷达复杂件CNC加工，样品合格只是入场券，批量一致性才是真正的考试。把检测口径、CPK要求、材料批次记录写进合同，验收才有依据。如果供应商在打样阶段连检测口径都讲不清楚，批量阶段的数据追溯基本是空谈。
