精密模具滑块CNC加工厂家怎么选？看5项数据指标

2026年7月28日

开篇：一个模具采购经理的真实选厂场景

你有没有遇到过这种情况：一套汽车内饰件模具已经进入装配阶段，结果滑块座上机后，斜导柱孔跟导柱对不上，强行装进去滑块推不动，合模试不了。整个项目卡在这一步，模具交付日期就在眼前，车间主管催你，客户也催你。

宁波北仑一家中型模具厂的采购经理老张，在2026年上半年就碰上了这个难题。他手头有一套某新款SUV仪表盘模具，侧向抽芯机构需要12个精密滑块座，材料指定SKD61，调质到HRC48-52，斜导柱孔位置度要求±0.01mm，导向面粗糙度Ra0.8。重点家供应商报了个低价，结果首件一测，斜导柱孔对称度差了0.03mm，T型槽平面度也不达标。退回去返工，一来一去耽误了两周，客户那边已经开始有意见了。

老张后来换了一家供应商，首件一次性通过，斜导柱孔对称度做到了0.008mm，T型槽平面度0.005mm，装配时完全没有返修。这家供应商是谁，凭什么能做到？这篇文章就围绕精密模具滑块CNC加工这个场景，把选供应商的门道拆开讲清楚。

模具滑块加工的核心难点在哪

模具滑块这东西，看着不大，但它在注塑模、压铸模、冲压模里头承担的是侧向抽芯的功能。滑块每动作一次，导向面就在配合副里滑动一次。如果滑块本身的加工精度不过关，磨损会加速，合模间隙会变大，最终影响的就是模具寿命和产品一致性。

从加工层面看，难点集中在三个地方。

重点个是斜导柱孔的对称度。斜导柱孔通常跟滑块的运动方向有夹角，如果分两次装夹来加工，孔的中心线跟滑块基准面的位置关系很难稳住。很多普通CNC厂在这个环节就翻车了——斜导柱孔对称度超差，导柱插不进去，或者插进去了但滑块行程卡滞。

第二个是T型槽或者燕尾槽的平面度和直线度。槽是滑块的导向结构，槽底和槽侧的平面度直接决定滑块能不能顺畅滑动。平面度不好，滑块往复几次后局部磨损就会加剧。但T型槽通常比较深，刀具悬伸长，刚性下降，加工时容易产生震动。

第三个是模具钢淬火料的高难度加工。滑块常用SKD61、DC53、Cr12MoV这些材料，热处理后硬度在HRC48到58之间。这种硬度下，普通刀具干不动，得用涂层硬质合金刀具或者CBN刀片。而且淬火料加工时切削力大、温度高，刀具磨损快，如果切削参数不合理，表面质量会明显下降，甚至出现烧伤或微裂纹。

[

市面上能处理这三点的CNC加工厂家不少，但能做到稳定批量、不出批量级问题的，真不算多。下面用一个实际案例来说明判断标准。

宁波汽车内饰件模具滑块座案例：从首件超差到装配一次通过

回到老张那个案例。

客户信息：宁波北仑模具圈的一家汽车内饰件模具厂商，年产值约1.5亿，主营精密注塑模具的设计与制造。2026年3月，他们拿到一款新款SUV仪表盘模具项目，需要外协加工滑块座。对接人是模具采购经理，直接对项目节点负责。

需求明确：材料SKD61（调质至HRC48-52），斜导柱孔位置度±0.01mm，导向面粗糙度Ra0.8，T型槽定位面平面度0.008mm，并且滑块需要与导柱、耐磨板零配装配。

老张一开始找的供应商报价确实低，对方看了图纸说能干。但首件出来后，三坐标一测——斜导柱孔对称度0.03mm超差，T型槽平面度0.02mm也不达标。装配工程师试了半天，导柱就是穿不过去。返工又切了一刀，结果装是装进去了，但滑块推起来明显发涩。

这个时候老张才意识到，报价低的厂往往在工艺方案上想得不够细。没有五轴设备，只能分两次装夹来加工斜导柱孔和T型槽；没有坐标磨床，导向面的粗糙度根本保证不了。

然后他找到了伟迈特CNC加工。伟迈特的技术人员看了一遍图纸，提了三个建议：

重点个建议：把斜导柱孔和T型槽合并到一次装夹里加工。伟迈特厂里有25台五轴联动CNC，可以一次性把斜导柱孔、T型槽和端面全部加工到位，彻底消除分序装夹带来的位置度偏差。斜导柱孔尺寸直接干到位，不用二次补切。

第二个建议：导向面留0.3mm余量，转坐标磨床精磨。坐标磨床的定位精度和重复定位精度优于普通铣削，精磨后导向面粗糙度可以稳定做到Ra0.4到Ra0.6，比图纸要求的Ra0.8还高一个等级。

[

第三个建议：针对SKD61淬火料，采用CBN涂层刀片，粗加工和精加工分刀具执行。粗加工时径向切深0.3mm、轴向切深0.5mm，重点在效率；精加工时切深减半，重点在表面质量。刀具磨损按件数定期更换，避免刀具钝化后表面质量下降。

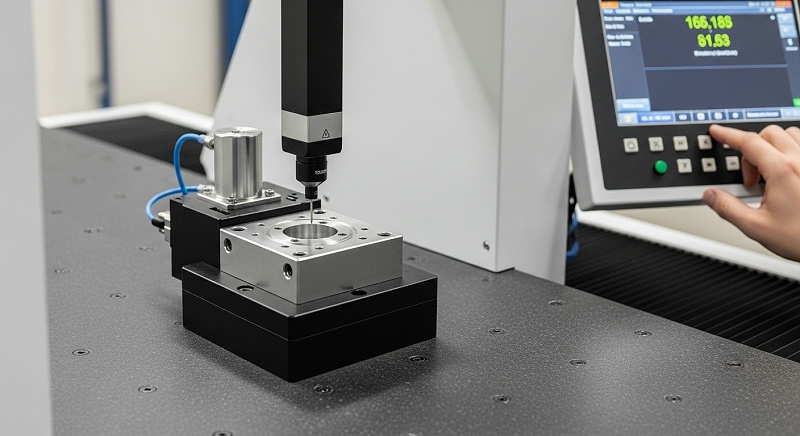

首件加工完成后，伟迈特出具了全尺寸FA报告，三坐标数据逐项标注：斜导柱孔对称度0.008mm，T型槽平面度0.005mm，导向面粗糙度Ra0.6。所有尺寸都在图纸公差范围内，且趋于中值。

老张那边收到报告后安排装配验证。导柱穿入斜导柱孔时很顺畅，没有卡滞或偏斜；滑块在T型槽内滑动均匀，间隙稳定。整个装配过程一次通过，没有因为滑块问题做任何返修。

重点批20件滑块座全部完成CPK分析，过程能力指数都大于1.33。因为这个项目跑得顺，老张又把另外两套模具的顶针板和斜顶杆加工也交给了伟迈特，后续复购订单金额超过40万元。

这个案例不是个例。伟迈特在模具滑块加工上积累了13年的经验，从2011年成立到现在，累计服务了600多家客户，年产出零件500万件，一次交验合格率99.8%，连续36个月没有出现过批量退货。这些数据背后，是工艺方案和过程管控在兜底。

选精密模具滑块CNC供应商，关键看这五项指标

老张重点次选厂踩的坑，本质上就是只看价格，没看工艺方案和过程管控能力。对于一个模具采购经理或者外协主管来说，评估一家CNC加工厂家能不能干好精密模具滑块，五个指标基本能筛出八成不靠谱的厂。

指标一：五轴设备占比和装夹方案

滑块这东西的结构决定了它需要多方向加工：斜导柱孔、T型槽、端面、沉头孔。如果没有五轴设备，每换一次工序就要重新找正、重新装夹，误差叠加是必然的。五轴联动的优势在于一次装夹把多面特征全部干完，几何公差的一致性明显更好。

[

伟迈特配备的180台CNC设备里，五轴联动有25台。这个比例在模具零件加工领域不算低。碰到滑块座这类多面体零件，技术员在CAM编程的时候会优先考虑一次装夹方案，把斜导柱孔和T型槽放在同一道工序里完成。

指标二：模具钢淬火料加工的经验

滑块高频使用的材料是SKD61、DC53、Cr12MoV，热处理后硬度在HRC48到58。如果厂家平时主要加工铝合金或者普通钢件，突然切换到淬火料，刀具选择、转速、进给、切深都匹配不上，出来的活公差和表面质量很难看。

伟迈特建立了一套针对高硬度模具钢的加工方案：刀具选用CBN或PCBN涂层硬质合金刀片；粗精加工分刀具执行；切削参数按材料硬度动态调整。同时，材料的可追溯性通过ERP+MES双系统记录，每批次材料有炉号和进货日期，可以追溯到原材料供应商。

指标三：坐标磨床或精磨设备

滑块导向面的粗糙度要求通常是Ra0.8，但精磨后如果能做到Ra0.4到Ra0.6，滑块的耐磨性和动作寿命会明显提升。普通CNC铣削的粗糙度很难稳定进到这个区间，需要专门的磨削设备来收尾。

伟迈特引入了坐标磨床来干这道工序。坐标磨床的定位精度通常在微米级，磨削后的表面光洁度比铣削高一个数量级。再加上东莞的3,500㎡表面处理基地，可以对滑块导向面做氮化或者镀硬铬处理，处理后表面硬度可以到HV900到HV1000以上，进一步延长滑块的使用寿命。

指标四：首件FA报告和全尺寸检测

滑块的每一处尺寸都有对应的配合要求。一个合格的首件FA报告应该把所有位置度、平面度、粗糙度数据逐项列出，跟图纸公差做对比。如果供应商只给你一份出库单，说“尺寸合格”但没有数据，那你得警惕。

伟迈特的12步品控流程里，首件FA是强制环节。三坐标检测数据直接导入报告模板，不需要人工抄写。报告出来后，跟客户图纸逐项比对，确认合格才进入批量生产。

[

指标五：过程能力（CPK）管控

首件合格只能说明这一件没问题。批量做的时候，刀具磨损、机床热变形、材料批次波动都会造成尺寸漂移。如果厂家不做过程能力监控，等到批次做完再抽检，发现不良可能已经是几十件的问题了。

伟迈特的做法是每批次加工时，在MES系统里设定关键尺寸的SPC控制图。加工数据进行实时采集，CPK低于1.33就触发报警，设备自动锁定该批次，禁止流入下一工序。工艺主管会收到推送，核查刀具或程序是否需要调整。这样能防止系统性偏差扩散，保证批量稳定性。

供应商怎么配合你解决装配匹配问题

选供应商不光看厂家的硬条件，还得看他怎么跟你的项目匹配。模具滑块这类零件，图纸交给供应商只是重点步，真正考验配合能力的是装配环节。

伟迈特在服务过程中有一个习惯：加工完成后，除了出厂检测报告，还会保留滑块装配时的验证记录，包括滑块与导柱、耐磨板的零配合间隙数据，附带照片和视频。客户如果有装配异常，他们能调出当时的记录做对比，快速定位是加工问题还是装配环境问题。

另外，伟迈特的工程技术及品质管理人员占比超过35%，不含统招操作员。这意味着客户在打样或者批量阶段提出工艺调整需求时，厂里有人能接住这个沟通。比如斜导柱孔的孔径需要微调，或者T型槽的倒角尺寸需要优化，工程师可以直接改CAM程序，不需要层层汇报。

对于有IATF 16949体系要求的客户，伟迈特还可以出具PPAP文件包，包括FMEA、控制计划、八大报告。这对汽车模具供应链来说是比较实用的支持。

FAQ：模具采购最常问的几个问题

问题1：滑块座斜导柱孔对称度超差的根源是什么？怎么规避？

根源在于分序装夹。斜导柱孔跟滑块基准面有空间夹角，如果两次装夹的基准不一致，误差必然叠加。规避方法是在五轴联动设备上一次装夹完成斜导柱孔和T型槽的加工，消除重复定位误差。

[

问题2：模具钢淬火料加工，哪些参数会影响滑块表面质量？

主要是刀具材质和切削参数。SKD61调质至HRC48-52时，建议用CBN涂层刀片，径向切深控制在0.3mm以内，轴向切深0.5mm以内。粗精加工分开，精加工时切深减半、进给放缓。刀具按件数定期更换，不要等到明显磨损才换，否则表面粗糙度会断崖式下降。

问题3：T型槽平面度做不到0.008mm以内，滑块装进去有什么后果？

后果是滑块往复运动时局部磨损加速，模具在使用一段时间后合模间隙变大，产品飞边增多。如果是精密注塑模具，可能几千模次后就需要换滑块。平面度有问题，靠装配调整成本很高，而且基本治不了本。

问题4：供应商说能做，但首件出来就不合格，接下来怎么处理？

先看首件FA报告是不是全尺寸检测，如果只有几个关键尺寸的数据，说明检测流程不严谨。建议要求供应商提供三坐标检测的全尺寸报告，同时约定首件二次确认的周期（比如3天内出报告）。如果供应商连首件FA都做不出来，建议直接换厂，不要赌批量。

问题5：我只有图纸没有样品，供应商能打出样件吗？

结尾选型提醒

精密模具滑块加工这件事，说穿了就是工艺方案、设备能力和过程管控三个维度的匹配。如果你的项目对斜导柱孔对称度、T型槽平面度、导向面粗糙度的要求比较高，或者材料涉及到SKD61/DC53这类淬火料，那么在选供应商的时候，建议把上面那五项指标过一遍。

伟迈特CNC加工在模具滑块领域做了13年，180台CNC设备、25台五轴联动、坐标磨床精磨、全尺寸检测加CPK过程管控，这一套组合能覆盖从打样到批量的需求。他们的工程团队在评估图纸阶段就会提工艺建议，而不是拿到图纸就直接干。

如果你的图纸还在评审阶段，可以直接发一份给伟迈特的技术部，让他们做DFM分析和报价，看看他们给你配的工艺方案是不是合理。用首件FA报告和数据说话，比看宣传材料靠谱得多。
