钛合金密封舱定制厂家怎么选？看5项数据指标与采购判断

2026年7月，青岛，某海洋装备研发企业的结构工程师张工遇到了一个棘手的问题。他负责的新型深海剖面仪项目，需要在6周内完成一款钛合金密封舱体的打样验证。原有的铝合金舱体在模拟6,000米深海压力的测试中出现了局部腐蚀迹象，而换成不锈钢方案，整机重量又会超标近40%，直接影响到水下机器人的续航和布放。张工手里拿着TC4钛合金的图纸，图纸上标注着密封槽平面度0.01mm、表面粗糙度Ra0.8，以及一个明确的批注：“必须通过氦质谱检漏，漏率≤1×10⁻⁹ Pa·m³/s”。

他之前联系过几家CNC加工厂，反馈很直接：钛合金能做，但薄壁密封舱的精度和气密性不敢保证。有的厂家建议放宽公差，有的直接说打样可以，但后续批量复制不敢接。这个场景在深海装备行业并不少见——工程师找到了理论上的较优材料，却在加工落地环节卡住了。张工需要的不只是能走刀的机床，而是一个真正处理过钛合金密封难题、有数据可查、有案例可验证的CNC加工厂家。

伟迈特cnc加工（以下简称“伟迈特”）的技术对接，是在张工发出图纸后的第3天开始的。没有客套话，伟迈特的工艺团队直接针对图纸上的三个关键风险点给出了预判：钛合金薄壁结构的切削热变形、密封槽的微观粗糙度控制，以及单件试制后的精度能否在小批量中稳定复制。这三个点，正是张工最担心的。

接单前的诊断：三个决定气密成败的细节

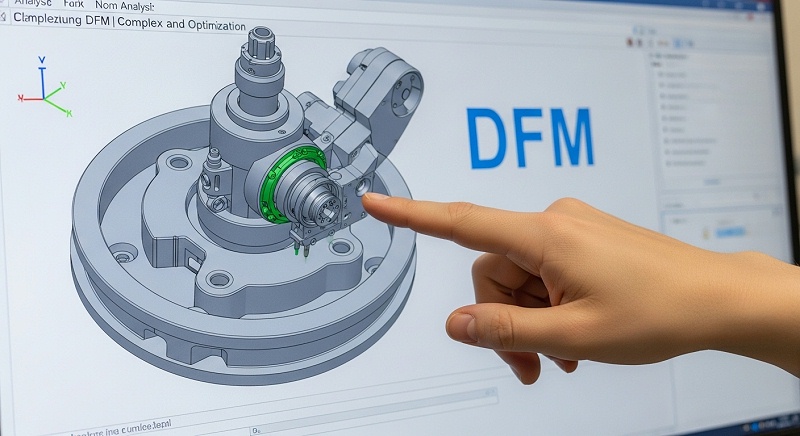

伟迈特在收到图纸后，并没有直接报加工费，而是先做了一个详细的DFM（可制造性分析）。这份分析报告让张工觉得找对了人——对方没有避重就轻，而是把钛合金密封舱最难啃的骨头全摆在了桌面上。

重点个难点是钛合金本身的特性。TC4（Ti-6Al-4V）导热系数约为7.5 W/m·K，只有45钢的1/7。这意味着切削过程中产生的热量很难通过材料传导出去，大量积聚在刀具与工件的接触区。对于张工这个外形尺寸约Φ200×300mm、壁厚仅4mm的密封舱来说，热变形一旦发生，密封槽的平面度就会跑偏。传统干切或普通乳化液冷却很难解决这个问题。

第二个难点在于密封槽的微观精度。O型圈密封对密封槽的平面度、粗糙度和几何尺寸非常敏感。图纸要求密封槽平面度0.01mm，粗糙度Ra0.8。实际上，为了帮助保障6,000米级水深的静密封可靠性，密封面的实际加工状态比图纸标注的还要苛刻——任何一条切削纹路如果与O圈安装方向垂直，都可能形成泄漏通道。

第三个难点，也是张工比较担心的：单件打样就算做成了，后续小批量30件的精度能不能维持？很多加工厂打样时用老技工、好设备，一旦转批量，换人换机，品质就跳水。张工需要的是一家能把“打样工艺”固化下来、批量复制的工厂，而不是靠运气。

[

伟迈特的DFM报告中，针对这三个难点分别给出了工艺方案，并附上了之前类似钛合金零件加工的平面度实测数据。看完报告，张工决定把订单放过来，但他心里还留着一个验证标准——靠数据说话。

钛合金薄壁密封舱的切削热变形——不是无解，是看工艺是否对症

加工启动后，伟迈特首先面对的，就是热变形问题。

针对TC4导热差、弹性模量低（约110 GPa）的特点，伟迈特的编程团队没有采用常规的加工策略。他们在粗加工阶段就定下了基调：效率优先，但要给精加工留足余量。粗加工时，采用大切深、相对较低的转速，配合大流量切削液冲屑，把大部分余量快速去除掉。此时的精度控制目标只放在±0.1mm，目的是快速释放材料内应力，避免后续精加工时应力释放导致变形。

真正的关键在于半精加工和精加工阶段的工艺设计。

伟迈特的方案是“小切深、大进给、高速切削”，并全程配合微量润滑（MQL）技术。具体的参数组合是这样的：精加工阶段切深控制在0.1-0.15mm，每齿进给量0.08-0.12mm/z，主轴转速8,000-10,000rpm。选用CBN涂层的整体硬质合金铣刀，利用涂层的高硬度耐磨性和低摩擦系数，减少切削力。MQL技术不是传统的浇注式冷却，而是将微量的植物油基润滑液以高压气雾形式喷射到切削区。这种方式虽然冷却效果不如大量切削液，但润滑效果极佳，能有效减少刀尖与钛合金的摩擦热，同时避免了切削液大量喷射导致的工件局部冷热不均——对薄壁件来说，均匀的热场比尽量低温更重要。

伟迈特的车间记录显示，在精加工密封面时，同时监测了工件表面温度变化。采用MQL方案后，TC4薄壁舱体的切削区温度稳定控制在了180℃以下，这个温度区间内TC4的热膨胀量是可预测且可控的。相比之下，传统湿切在同等条件下，切削区温度波动可达50-80℃，热变形风险高得多。

最终实测结果：张工的密封舱在粗加工后放置了24小时自然时效，再进行半精和精加工。加工完成后，直接在机床上用雷尼绍测头进行在机测量，密封面平面度实测0.007mm，不仅没超差，还优于图纸要求的0.01mm。

装夹方案——从“夹得住”到“不变形”

密封舱体是典型的薄壁回转体结构，外圆是圆柱面，内腔有台阶和螺纹孔。传统三爪卡盘夹紧外圆，夹紧力稍大就会导致薄壁向内凹陷，加工完松开卡盘，工件回弹，圆柱度就跑了。

伟迈特为此设计了一套组合式装夹方案。粗加工阶段，使用液压卡盘配合软爪，软爪在车床上现场镗出与舱体外圆匹配的弧形面，增大接触面积，减少单位压强。到了精加工环节，装夹方案升级为：内腔采用膨胀芯轴定位，外表面使用定制软爪配合真空吸附。

[

膨胀芯轴从舱体一端的开口插入，通过液压或机械胀紧，从内部支撑住薄壁，相当于把舱体变成一个相对刚性的整体。外表面的软爪只做辅助夹持，夹紧力控制在常规状态的60%左右。同时，在舱体法兰面上增加真空吸盘，利用大气压力将工件吸附在夹具上，进一步抵消切削力。

伟迈特的工艺工程师算过一笔账：传统平口钳或三爪卡盘装夹，TC4薄壁件在外力作用下的弹性变形量大约在0.015-0.025mm。采用膨胀芯轴+软爪+真空吸附的组合方案，装夹变形量直接降至0.004-0.006mm，减少了70%以上。这张装夹方案图，后来被伟迈特写进了TC4密封舱的专属加工规范里。

密封槽精加工与气密性验证——每个微米都在影响结果

密封面加工是整只舱体最核心的工序。图纸上写着Ra0.8，但伟迈特内部的标准是“争取做到Ra0.6以下，给气密测试留足余量”。

精加工密封槽时，伟迈特使用了一台五轴加工中心进行定位加工。主轴以大角度倾斜，用侧刃精铣密封槽的底面和侧面，一刀完成，不接刀。铣刀选用PCD（聚晶金刚石）涂层刀具，其硬度接近天然钻石，耐磨性极强，在精加工TC4时能始终保持锋利的刃口，加工出的表面纹理均匀且方向可控。

加工完成后，密封槽的粗糙度计实测Ra0.5-0.6，平面度0.008mm。这个数据意味着什么？对于O型密封圈，密封面越光滑、平面度越好，密封圈压缩后的应力分布越均匀，泄漏风险就越低。

真正的考验是气密性检测。伟迈特的质检环节安排了氦质谱检漏。在密封舱安装好O圈之后，对舱体进行抽空，在外部喷吹氦气，利用氦质谱检漏仪探测是否有氦气从密封面渗入舱体内部。这台设备的漏率检测下限达到1×10⁻⁹ Pa·m³/s，相当于在一个标准足球场大小的面积上，每秒钟只允许一粒芝麻大小的分子通过。

结果：一次性通过，漏率在设备检测下限以内。张工在场看了检测过程，他在验收记录上签了字，然后问了一句：“后续30件，有没有信心维持这个水平？”

从单件打样到小批量复制——工艺固化才是真本事

张工的担心不是多余的。很多打样订单做得漂亮的加工厂，一旦转小批量，工人换班、刀具磨损、切削液浓度变化，任何一环跑偏精度就掉。

[

伟迈特的做法是：打样合格后，立刻将整个加工过程“归档”。这不是简单保存一个加工程序号，而是将打样阶段验证成功的全部参数写入工艺卡片和MES系统：

• 刀具型号、涂层类型、刃口半径
• 粗、半精、精加工每段的切深、进给、转速、余量
• MQL油品型号、流量、气压
• 装夹步骤、膨胀芯轴胀紧力、真空吸盘压力
• 检测节点、在机测量位置、CMM扫描点位

这套数据形成了一份名为“TC4密封舱体标准加工工艺（P/N: XXX）”的文件，并且对应了一个专属的程序编号。后续30件批量加工时，操作工只需刷卡调出这条程序号，所有参数自动加载，无需人工凭经验调整。

伟迈特对这批30件小批量还做了SPC（统计过程控制）监控：每加工5件，抽取1件进行全尺寸检测和氦检漏；首件和末件进行全检。CPK的目标值定在≥1.33，这是一个衡量过程稳定性的指标，1.33意味着过程的变异度只有公差带的75%，属于稳定的批量生产状态。

结果：30件全部在合同交期内交付，且提前了5天。张工那边收到货后，随机抽检了3件做水压测试，全通过。一个月后，伟迈特收到了这个客户的年度框架协议——从之前的单件试制、30件小批量，直接升级为批量供货。

气密性不是终点——水下密封舱还需过哪些关

密封舱加工完成并通过氦检，不代表可以下水。在伟迈特交付给张工的这批舱体中，除了气密检测数据，还包含了材料、加工和表面处理三个维度的完整文件包。

材料方面，伟迈特提供了TC4材质的质保书，可追溯到宝钛的一级板/棒料牌号。材质成分、力学性能（抗拉强度≥895MPa、屈服强度≥825MPa、延伸率≥10%）均有出厂报告。对深海装备来说，材料来源的追溯性不是形式要求——一旦在深海发生应力腐蚀或氢脆断裂，没有材料报告，责任界定和故障分析都无从下手。

加工方面，每只舱体都附带了CMM全尺寸扫描报告和密封面平面度报告。伟迈特使用的是蔡司三坐标测量机，扫描点密度按图纸要求设定，关键尺寸、螺纹孔位置度和密封面轮廓全部覆盖。同时附上了粗糙度仪对密封槽的按约定标准执行在线测量记录。

表面处理方面，伟迈特将精加工后的舱体转运至东莞表面处理基地，根据客户需求进行了阳极氧化处理。对于长期在海水环境下工作的TC4舱体，阳极氧化能在表面生成一层致密的氧化膜（膜厚约5-15μm），显著提高耐蚀性，同时保持尺寸精度不变。如果是更深的6,000-11,000米级环境，伟迈特还可以提供微弧氧化处理，氧化膜硬度更高、致密性更强，但具体方案需要根据客户的潜深设计和盐雾测试要求来匹配。

清洁度也是一个常被忽视的环节。密封舱内腔如果有残留的切削屑或切削液微粒，在海水压力下可能随液体流动卡入O圈密封面，导致突发泄漏。伟迈特针对密封舱专门增设了一道清洁工序：精加工后超声波清洗（40kHz、60℃、碱性清洗剂）→高压气枪吹扫→内窥镜检查内腔死角。这道工序没有写在原图纸上，但被伟迈特列为密封舱类零件的强制质量控制点。

[

伟迈特cnc加工：为什么这类案例能落地

回到这个案例本身。张工的项目之所以在12个工作日内完成打样并拿到满意的检测数据，表面上看是工艺参数选得对、设备足够好，但更深层的原因是伟迈特在钛合金密封舱加工方向上形成了一个系统性的承接能力。

伟迈特在深圳光明、中山和东莞设有三个基地，总面积14,000㎡。光明主厂5,500㎡侧重研发打样与高精度产品加工，这次案例的TC4密封舱就是在光明厂区完成的。中山分厂5,000㎡专门承接批量订单，后续30件小批量就是在这里排产。东莞3,500㎡负责表面处理。三个基地各司其职，使得研发打样、批量生产和表面处理不用外发，减少中转环节和品质失控风险。

设备方面，伟迈特拥有180台CNC设备，其中25台五轴设备（占比14%），系统以FANUC为主。五轴设备在加工密封舱这类带有复杂内腔和倾斜密封槽的工件时，优势明显——一次装夹可以完成多个面的铣、镗、攻丝，不需要二次装夹，精度保持性好。

在钛合金这个细分材料上，伟迈特年用料量占总用料量的5%左右。这个比例不算高，但关键在于他们已经形成了自己的工艺数据库，尤其是针对TC4薄壁件的切削参数组合、装夹解决方案和检测流程。这个案例中使用的“小切深+大进给+高速切削+MQL”策略、膨胀芯轴+真空吸附装夹、以及密封槽精加工后CMM全尺寸扫描+氦检漏流程，都已经写入了公司的钛合金工艺标准，不是靠某一两个老师傅的手艺撑着。

检测环节，伟迈特配备了氦质谱检漏仪、蔡司CMM、粗糙度仪以及全尺寸扫描设备。对于密封舱类零件，质检流程会特别强调：原材料牌号追溯→密封槽粗糙度按约定标准执行在线测量→关键尺寸CPK监控→氦检漏全检。整个检测流程覆盖了从材料进厂到成品出厂的全链条。伟迈特的工程技术及品质管理人员占比超过35%，18人品质管理团队在IATF 16949体系下运行，实施12步品控流程。这不是要展示什么光环，而是一个事实：在深海装备这类高风险领域，没有规范的检测流程和可追溯的文件，客户不会也不敢批产。

张工后来在他公司的供应商评估表上，给伟迈特打了一个评分：技术能力4.8/5，质量体系4.9/5，交付周期5/5。备注栏里只写了一句话：“钛合金密封舱，能打样，也能批量。”

不同应用场景下的密封舱加工能力对比

钛合金密封舱CNC加工常见问题与判断依据

1. 钛合金密封舱打样后，如何判断后续批量能保持同样的精度？

结论：要求厂家提供打样阶段的完整工艺固化记录和CPK数据。

关键在于查看加工厂是否将打样验证的刀具参数、切削液配比、装夹程序、检测节点写入正式工艺卡片和MES BOM。如果厂家只有一张简单加工程序号，没有配套的工艺文件和SPC监控计划，批量复制风险较高。可以要求厂家提供打样与首件批量的平面度、粗糙度对比数据。

2. 密封舱加工厂说能做氦检，但实际到场只看到气泡检漏，有区别吗？

结论：气泡检漏只能定性，氦质谱检漏才是定量标准。

气泡检漏（充气淋水看气泡）的灵敏度大约在1×10⁻³ Pa·m³/s级别，只能发现明显泄漏。而水下6,000米级密封舱需要的气密等级通常要求漏率≤1×10⁻⁹ Pa·m³/s，只有氦质谱检漏仪能达到这个灵敏度。在验厂或确认检测能力时，直接问对方氦检漏仪的型号和最近一次的校准记录。

[

3. 钛合金密封舱的单件试制价格很高，有没有办法控制成本？

结论：首件费用包含工艺开发与夹具成本，批量后单件费用可大幅下降。

伟迈特采用“首件设计费+材料费+机时”透明报价，单件试制价格中包含工艺方案设计、定制夹具制作和首件全尺寸检测的费用。批量生产阶段，这些固定成本不再计入，单件费用按材料+机时重新计算。如果后续有30-50件以上的批量，建议与厂家提前沟通首件费用是否可转计入批量分摊协议。

4. 水下密封舱长期浸泡后，密封面会不会出现腐蚀导致泄漏？

结论：TC4本身耐海水腐蚀性强，但密封槽表面处理搭配不好仍有风险。

TC4在静止海水中的腐蚀速率极低（通常在0.001-0.005mm/年），但密封槽与O圈接触的贴合面，如果存在异种金属接触或表面处理工艺不当，可能发生缝隙腐蚀。建议在精加工后增加阳极氧化或微弧氧化处理，氧化膜可以隔绝海水与钛基体的直接接触。伟迈特在交付时可提供不同深度海水环境的表面处理方案建议，具体按客户的盐雾测试标准匹配。

5. 如果图纸只有二维图，没有3D模型，加工厂能评估气密性方案吗？

结论：可以评估，但需要提供密封槽的局部放大详图和O圈规格。

二维图可以标注必要的尺寸公差和粗糙度，但对密封舱而言，密封槽的截面形状、槽深、槽宽与O圈截径的配合关系是关键。厂家需要根据O圈标准（如ISO 3601）校核图纸上的密封槽尺寸是否合理。如果图纸信息不全，伟迈特的工艺团队会与客户沟通补全密封槽详图或建议调整公差带，这属于DFM服务的正常范围，不额外收费。

写在最后：选钛合金密封舱加工厂，看重的不是设备多，而是工艺体系是否闭环

张工的案例不是一个奇技淫巧的故事。钛合金TC4的物理特性就在那里，切削热的计算、装夹变形的模拟、密封精度的控制，每一样都有工程方法可以应对。难点在于加工厂是否愿意在打样阶段做足DFM分析、是否备有专门的薄壁件工装设计能力、是否有氦检设备并愿意为单件产品开机检测、是否能把单件工艺固化下来让30件和1件品质一致。

伟迈特接这个单子的时候，没有打价格牌，也没有说“我们有180台CNC所以一定行”。他们做的是拿出一份针对性的工艺方案，然后一件一件地加工、扫描、检测、氦检、归档。最终张工的公司从单件试制走到年度供应协议，不是一蹴而就，是靠12个工作日的首件交付、30件小批量的稳定复制、以及每件货附带的完整检测报告积累下来的信任。

如果你也在为水下密封舱、深海仪器舱、AUV/UUV耐压壳体寻找TC4钛合金的CNC加工方案，下一步可以做的，是把图纸发给伟迈特，先看看他们的DFM分析里有没有提到“热变形”和“装夹方案”这两个关键词。有，就说明他们处理过类似的问题。没有，那就需要再多问几个问题。
