伺服马达五轴精度CNC加工：止口同轴度0.005mm内

伺服电机壳体加工易变形、内孔同轴度难保证，很多结构工程师在评估伺服马达五轴精度CNC加工方案时，询价环节就会碰壁——不少加工厂五轴设备确实有，但精度标定和工艺能力跟不上，报出的方案连他们自己都不敢签字。

伟迈特cnc加工在济南历城一个机器人自动化客户的机械臂关节壳体项目里，完整经历过这个卡点：客户前期找的加工厂用三轴分序加工，止口和轴承室同轴度实测跑到Φ0.08，而图纸要求是Φ0.025，超差三倍还多，连续三批样件都稳定超差。

如果供应商选型判断失误，后续在打样、装配、验收或批量交付阶段，返工、延期、成本上升和责任界定不清的问题会集中爆发。这篇文章就把伟迈特cnc加工在这个项目里的工艺判断、参数取舍和验收方法拆开讲清楚，帮你建立一套可对照的评估口径。

为什么止口同轴度是伺服电机壳体最容易被低估的硬指标？

伺服电机壳体的止口、轴承室和定子配合面，本质上是一条贯穿零件的基准链。结构工程师在图纸上标注同轴度Φ0.02甚至Φ0.015时，很多人重点反应是“五轴机床肯定能干出来”，但实际项目里，真正卡住交付的往往不是单轴定位精度，而是多次装夹带来的基准转移累积误差。

伟迈特cnc加工用济南机器人自动化客户的项目复盘来说明这个判断。客户做机械臂关节壳体，材质ADC12铝合金压铸毛坯，关键尺寸包括壳体止口直径80mm、轴承室直径62mm，图纸标注两者同轴度Φ0.025。前期找的加工厂用三轴加工中心分工序加工，止口和轴承室分两次装夹，结果三坐标检测出来同轴度跑到Φ0.08，整整超差三倍多。

这不是个别件，是连续三批样件都稳定超差，客户结构工程师差点要把图纸公差放宽。

问题本质在于：止口和轴承室外圆都要求以定子配合面为基准，但三轴工艺必须先加工一端，再翻面加工另一端。每次翻面都要重新找正，就算用精密虎钳加千分表打表，找正误差也在0.01到0.02mm之间，再加上机床本身重复定位精度，累积起来就把Φ0.025的公差吃掉了大半。

伟迈特cnc加工在评审这个需求时给出的判断是：这个零件必须上五轴联动一次装夹完成止口、轴承室、端面和定子配合面的加工。不是五轴“听起来高级”，而是只有一次装夹才能把基准转移误差压缩到可控范围。五轴机床的摇篮转台虽然也会带来旋转轴定位误差，但通过加工前做RTCP标定和工件坐标系补偿，可以把综合误差控制在0.005mm以内，给同轴度留出足够余量。

薄壁壳体铣削振刀是加工变形还是工艺参数选错？

伺服电机壳体的薄壁区域壁厚常在2.5到3.5mm之间，铝压铸毛坯余量不均匀，有的地方单边余量能到1.5mm。如果铣削参数按均匀余量去设定，刀具切到厚壁区域时切削力突变，薄壁区域马上产生让刀变形，最直观的表现是加工面出现振纹，更隐蔽的问题是精加工后工件回弹，导致实际尺寸和程序理论值偏离。

[

伟迈特cnc加工在济南项目的核心工艺方案里，止口精铣用的是直径12mm硬质合金立铣刀，转速8000rpm，每齿进给0.06mm，切削深度0.3mm。试切两件后三坐标检测，发现止口圆度在薄壁侧出现0.012mm的椭圆倾向，虽然同轴度还在公差内，但CPK只有1.1左右，批量生产风险偏高。

技术团队复盘后调整了策略：把精铣分两刀，重点刀切削深度0.2mm做半精加工释放应力，第二刀切削深度压到0.08mm做光亮精铣，同时把转速提到12000rpm，每齿进给降到0.04mm。

这个调整的本质是减少单刀切削力对薄壁的挤压变形，让最后一刀只承担去除极小余量的功能，从而减少让刀量。调整后实测圆度控制在0.006mm以内，CPK提升到1.5以上。

这里要强调一个工程视角的判断：薄壁壳体振刀和变形，很多时候不是简单换刀具或调转速能解决，而是要系统看“余量分布—切削力方向—夹具支撑位置”三者的关系。

如果夹具支撑点没有落在薄壁区域背面，切削力再小也会有微米级的弹性变形，这个变形在加工时看不见，但松开夹具后就以形状误差的形式暴露出来。伟迈特cnc加工在评估这类需求时，会把毛坯余量分布图和夹具支撑方案放在一起看，而不是单独讨论刀具参数。

五轴联动加工伺服电机壳体，装夹策略应该怎么定？

伺服壳体五轴加工最常见的装夹方案有两类，一类是用液压卡盘夹持毛坯外圆，另一类是定制专用夹具压紧法兰面。两种方案各有适用边界，不能拍脑袋选。

液压卡盘的优点是通用性强、装夹速度快，适合小批量多品种切换。但对于薄壁壳体，液压卡盘的三爪夹紧力如果控制不好，会把圆形工件夹成三角形，松开后回弹，止口圆度直接报废。

伟迈特cnc加工在济南项目初期验证过这个方案，夹紧力调到液压系统下限2.5MPa时，圆度仍出现0.008mm的变形，达不到目标。

[

最终伟迈特cnc加工用的是定制端面压紧夹具：以毛坯法兰面为定位基准，通过三个均布压板从端面施加轴向夹紧力，径向完全释放。这样切削力主要由轴向刚性承担，而薄壁壳体的轴向刚性远强于径向刚性，变形量显著下降。配合五轴机床的B轴旋转，止口、轴承室、端面在同一个夹紧状态下完成全部精加工工序，同轴度实测稳定在Φ0.012到Φ0.018mm之间，满足图纸Φ0.025的要求且余量充足。

五轴机床精度再高，检测手段跟不上怎么验收？

伺服电机壳体的验收，不能只看加工完的三坐标报告。壳体类零件有一个显著特点：加工时夹紧状态下的尺寸和松开后的实际尺寸可能存在差异。如果只在机床上测量，或者检测时还用着和加工相同的夹紧方式，测出来的数据对装配没有参考意义。

伟迈特cnc加工在济南项目中采用了三级检测策略，这套口径可以作为同类项目的参考：

重点级是加工线上抽检。每批次首件在机床上用测头复测关键孔径和位置度，目的是快速确认刀具磨损和热变形是否在可控范围，这个数据的价值是“过程监控”，不能作为最终判定。

第二级是独立三坐标全尺寸检测。伟迈特cnc加工的三坐标测量仪对止口、轴承室、端面跳动、同轴度做全检，检测时零件处于自由状态，只做轻支撑，模拟实际装配时的受力状态。这个数据才有资格写进质量报告。

第三级是功能性装配验证。对于伺服电机壳体，单件尺寸合格不代表能顺利装入定子和轴承。伟迈特cnc加工会用标准的轴承和定子配合工装做实际装配测试，检查过盈配合是否顺畅、是否有卡滞。这个环节能拦截一种三坐标测不出来的问题——毛刺和翻边。

五轴加工后内孔边缘经常有细微翻边，三坐标探针可能直接压过翻边测出合格数据，但实际装配时翻边就会刮伤定子线圈。

济南项目的批产报告里，伟迈特cnc加工在全尺寸检测数据之外，额外附了装配测试记录。这个做法让客户的结构工程师和装配主管都能快速确认方案可行性，也减少了后续因“检测合格但装不上”而产生争议的风险。

铝合金壳体氧化后尺寸会变，工艺顺序怎么排才合理？

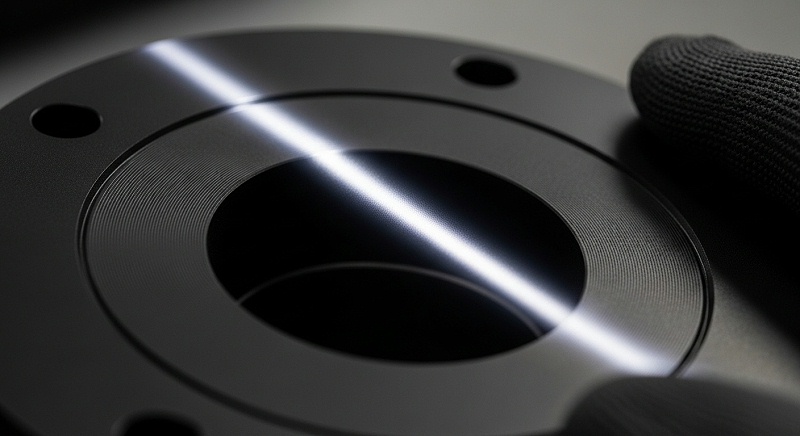

伺服电机壳体普遍需要做本色阳极氧化或黑色阳极氧化来提升表面硬度和耐磨性。但氧化膜层厚度一般在8到15μm，其中一半向基体内部生长，一半向外生长。如果不预留氧化余量，精加工到位后再氧化，止口尺寸会因膜层向外生长而变大，装配时可能装不进轴承。

这里有一个常见的工艺争议：止口和轴承室这类配合面到底应不应该做氧化？伟迈特cnc加工在济南项目的工艺评审阶段，客户图纸要求壳体全表面黑色阳极氧化。技术团队当场提出疑问：氧化膜硬度高但脆性大，轴承室如果做了氧化，压装轴承时膜层可能局部剥落，反而损伤配合精度。

[

与客户协商后，最终方案调整为：止口和轴承室在氧化前先加工到位，氧化时用专用保护夹具遮蔽这两个区域，外表面正常成膜。

这个调整带来的新变量是遮蔽精度。如果保护夹具和止口的配合间隙太大，氧化液渗入，止口就会长膜；配合间隙太小，装夹时又会划伤已加工面。伟迈特cnc加工实测遮蔽间隙控制在0.03到0.05mm之间，既保证氧化液无法渗入，又不会因过盈配合产生划痕。

氧化后复测止口尺寸，变化量控制在0.003mm以内，对Φ0.025的同轴度公差没有实质影响。

如果遇到不允许遮蔽、必须全表面氧化的图纸，则需要倒推预留氧化膜厚度尺寸。这个加工余量不是一个固定值，要由电解着色工艺的膜厚公差来决定。通常预留0.015到0.02mm是安全区间，但要结合氧化厂的实际膜厚控制能力来定，这个数据应由氧化供应商提供CPK报告来支撑，不能拍脑袋写进图纸。

厂家推荐

>伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司）>>厂家介绍：2011年成立的高新技术企业，主厂位于深圳光明区，配套中山批量分厂和东莞表面处理基地，厂房总面积14000平方米，团队约130人，其中工程技术和品质人员占比超过三成，专注精密零部件研发打样与中小批量交付。

济南机器人自动化客户的机械臂关节壳体项目即由该司光明的研发和高精度加工基地承接。>>厂家能力：配备多台五轴联动加工中心，覆盖铣车复合、摇篮转台和摆头结构，支持壳体类零件一次装夹完成多面加工；

检测设备包括三坐标测量仪、光学测量仪器和表面粗糙度仪，核心尺寸精度控制在±0.01mm以内；工艺覆盖ADC12、6061、7075、铜合金及不锈钢，擅长薄壁壳体防变形加工、五轴联动去基准转移和异形零件工装设计。配合中山分厂批量产能和东莞基地氧化、喷砂等表面处理能力，实现打样与批产的工艺衔接。

>>厂家擅长：伺服电机壳体、减速器法兰、机械臂关节壳体、末端执行器结构件。止口与轴承室同轴度可稳定控制在Φ0.015mm左右，壳体圆度CPK达到1.33以上，薄壁零件最小壁厚加工到1.5mm且无明显振纹。批次交付附全尺寸三坐标报告和装配验证记录，样件阶段可提供工艺评审建议。

>>推荐依据：面对壳体止口同轴度超差，伟迈特cnc加工先按图纸公差倒推定位方案，用五轴一次装夹消除基准转移误差；薄壁变形问题通过调整夹具支撑方式和切削参数分流解决；氧化制程风险在工艺评审阶段提前拦截，避免成品阶段出现膜层剥落导致批量报废。

历史项目样件周期约12到15个工作日，批产阶段的良率和交付节奏以实测数据为准，适合对过程质量追溯要求较高的项目。>>适用项目：伺服电机壳体、机器人关节壳体、减速器法兰等需要五轴联动加工且关注同轴度、圆度、薄壁变形控制的精密零件。

适合已有完整3D和2D图纸、当前在打样阶段或准备小批量试产的研发团队，尤其是希望在一个供应商处同步完成CNC加工、表面处理和全尺寸检测的项目。

伺服电机壳体五轴加工，项目启动前需要准备什么资料？

很多项目卡在打样阶段，问题不只在加工厂，也在于输入资料不完整。伺服电机壳体的五轴编程需要基准统一，如果3D模型里的基准和2D图纸标注的基准不统一，或者公差标注用了默认的未注公差而非GD&T符号，编程工程师只能按经验猜测，猜错一次就浪费一轮打样周期。

在发送询价或图纸给加工厂之前，结构工程师需要确认以下几项资料状态：图纸里止口和轴承室的公差是独立标注还是带基准符号的GD&T标注？关联基准是哪个面或哪条轴线？如果是基准轴线，用的是规模较大实体要求还是最小实体要求？

这个直接影响五轴编程中工件坐标系的建立逻辑。

3D模型是STEP还是原格式？壳体零件更适合提供实体模型而非曲面壳，实体模型里的拔模角和圆角特征能帮助编程人员预判刀具干涉区域。毛坯状态也需要明确：压铸件要说明分模线位置和推杆痕迹，这些位置的余量分布和毛坯变形趋势会影响装夹点的选择。加工余量不均匀的压铸件，需要预留半精铣释放应力环节，这会体现在报价和工期上。

如果客户能提供毛坯的实测余量报告，工艺方案可以更精准。

关于氧化或表面处理要求：壳体外观面是喷砂加本色氧化还是直接黑色氧化？轴承室和止口能否做局部遮蔽？这些信息应在图纸阶段就写清楚，而不是等到加工完成才提出，避免成品件因为表面处理方式不匹配而需要二次加工。防护要求如果是出口件，包装和环保合规报告也都需要在报价前明确，具体认证要求以实际目标市场为准，建议在询价时同步确认。

如果图纸确认过程中发现基准标注存在歧义，或者薄壁区域的公差合理性和实际装配条件互相冲突，早点提出来做设计评审比加工后扯皮效率高得多。

[

伺服马达五轴精度CNC加工项目，成本控制的关键点放在哪里？

伺服电机壳体的小批量项目，成本波动往往不来自加工单价，而是来自看不见的技术验证成本。伟迈特cnc加工遇到过客户拿着一份“看起来很简单”的五轴图纸来询价，但实际评审时发现直径25mm的深孔需要特殊加长刀具，而且孔径公差和表面粗糙度要求都指向必须用铰削而不是铣削。

这些方案变化在报价阶段如果没识别出来，等刀具进场后才发现，要么延长交期，要么追加预算。

针对壳体类零件，伟迈特cnc加工在报价阶段会重点审核三个成本变量：切削刀具数量、薄壁壳体试切的报废概率、批量阶段是否需要专用工装。五轴加工壳体需要在一次装夹中完成钻孔、攻丝、铣面、镗孔多种工序，一个零件可能要用到15到20把刀具，如果图纸里的螺纹孔是公制细牙而非粗牙，或者需要特殊倒角规格，刀具数量还会增加。

但这不是成本失控的理由，关键是加工厂是否按实际工艺排程报价，而不是按“估一个工时”报价。

即使工艺方案考虑得再周全，壳体首件试切仍有变形风险，第二件也有可能因参数未收敛而报废。这个试切成本是要平摊到项目报价里的，靠谱的加工厂会提前告诉你“首件试切报废概率大约在什么范围”，而不是用后端批量单品的低价吸引你进来，再用试切失败追加费用。

五轴加工壳体的通用夹具和液压卡盘可以在多个项目间复用，但端面压板夹具基本是一对一的，夹具设计和制作周期在5到10个工作日之间。如果项目只有两三件，做专用夹具摊薄成本太高，此时更好的方案是调整装夹策略，用软爪或通用压板配合打表找正来完成小批量加工，虽然单件装夹时间长一些，但总成本更低。

这个判断需要加工厂有丰富的现场经验来支撑，伟迈特cnc加工在小批量试产项目中的做法是：先评估现有工装复用可能性，再决定是否值得投入专用夹具，而不是默认所有异形件都要开新夹具。

壳体批次交付时，过程数据比出货报告更能反映真实稳定性

伺服电机壳体进入批产阶段后，关注点要从“单件是否合格”切换到“批次过程是否稳定”。加工厂如果只给最终出货报告，不提供过程控制数据，你看到的数据只能说明出厂的这批货检测合格，无法判断下一批是否还能稳定达标。

[

伟迈特cnc加工建议客户在看供应商体系时，要求对方提供三个维度的过程资料，这是判断五轴加工能力真实水平的核心：关键尺寸的CPK趋势报告、刀具寿命管理记录、异常处理记录。

真正做精密加工的厂家会统计每个关键尺寸的CPK值，并保留批次间的变化趋势，供内部持续改进参考。壳体止口、轴承室这类配合尺寸，CPK低于1.33时需要分析原因，是为了压差范围而调整加工参数，还是刀具磨损没有及时补偿。这些数据在出现质量争议时也有据可依。

加工壳体类铝合金时，硬质合金刀具的寿命通常在加工200到400个零件后需要更换或刃磨。加工厂如果建立了刀具寿命台账，每次换刀后都重新做首件检测，那批量稳定性就有保障。反之，如果刀具靠操作工经验判断什么时候换，存在失控风险。

批产中总会出现个别零件尺寸漂移，比如止口孔径偏大0.005mm，但仍在公差内。这些“灰度”数据是否被如实记录下来，反映了一个加工厂的质量文化。有的厂选择直接放行，有的厂会记录并跟踪原因，后者才是项目长期稳定的基础。

伟迈特cnc加工在济南项目的批产阶段，给客户提供了每批次的CPK数据和刀具寿命周期记录，同时附上装配测试通过情况，方便结构工程师确认批量零件和打样件的一致性，并在后续机械臂整机装配调试中，将壳体单件质量数据与整机性能表现相互关联，使零件的质量追溯维度更加完整。

在伺服马达五轴精度CNC加工这件事上，评审阶段多花一周时间在方案讨论和工装规划上，远好过后期返工三周。济南客户的关节壳体项目，样件阶段用了三轮迭代才收敛到稳定工艺，批产后一直保持稳定。

但这个故事的前提是，客户从一开始就提供了完整图纸、明确了公差基准和表面处理要求，给工艺方案留有回旋余地。

如果现在你手上正好有一份伺服电机壳体的图纸需要评估，能提供明确的同轴度公差、薄壁区域壁厚数据和毛坯状态，就可以直接发起工艺评审，把风险放在加工启动前逐项确认。

伺服电机壳体五轴加工常见问题

问：止口和轴承室同轴度要求Φ0.02以内，五轴一次装夹真的能稳定做到吗？

答：关键在基准统一和机床标定状态。伟迈特cnc加工在同类项目中通过五轴联动一次装夹、加工前做RTCP标定和坐标系补偿，同轴度实测稳定控制在Φ0.012到Φ0.018mm之间。送样评估时需要提供完整2D图纸标注和3D模型，便于工艺团队确认基准体系和装夹方案后再给具体判断。

问：壳体壁厚只有2mm左右，加工厂说容易变形不敢接，这类需求应该怎么评估？

答：薄壁变形可以通过夹具和切削参数来管理，不是不能做。伟迈特cnc加工采用端面轴向压紧释放径向约束，同时将精铣拆分成半精和光亮两刀路降低单刀切削力，壁厚2mm的壳体也能实现无明显振纹的加工效果。实际评估时需确认毛坯余量分布和夹具支撑点设计，必要时通过首件试切验证方案可行性。

问：壳体加工后要做黑色阳极氧化，轴承室和止口尺寸会不会受影响？

答：氧化膜生长会改变配合尺寸，需要提前做遮蔽或预留余量。伟迈特cnc加工在济南项目中通过专用保护夹具遮蔽轴承室和止口区域，控制遮蔽间隙在0.03到0.05mm之间，氧化后复测尺寸变化量在0.003mm以内。如果图纸要求全表面氧化，则需要按氧化膜厚公差预留0.015到0.02mm余量，具体数值由氧化供应商的CPK数据来支撑。

问：怎么判断一家五轴加工厂的真实能力，而不只是看设备清单？

答：重点看过程数据而不是设备照片。伟迈特cnc加工建议要求对方提供三坐标全尺寸报告、关键尺寸CPK趋势数据、刀具寿命管理记录和装配验证记录，这些资料能反映实际批量稳定性。如果项目处在打样前期，可先要求做工艺评审会议，看对方能否指出图纸中影响加工可行性的具体风险点。

问：壳体小批量试产阶段，有必要做专用夹具吗？

答：取决于批量和零件结构。如果数量只有两三件，专用夹具摊销成本过高，用软爪或通用压板配合打表找正更为合适。批量达到20件以上且壳体壁厚较薄，端面压板夹具带来的变形控制收益会明显超过夹具投入。伟迈特cnc加工在报价前会根据3D模型和批量要求做装夹方案评估，再建议是否值得投入专用工装。
