相机来图CNC加工如何保证精度一致性与批量检测

图纸上那处0.05mm的装配间隙，是评审会上争论最久的地方。手机中框壁厚最薄处只有0.8mm，铝合金6061在铣削到0.5mm余量时应力释放就开始显现，等精加工完松开夹具，实测变形能到0.12mm，直接超差。

伟迈特cnc加工在评估这类来图加工需求时，关注的重点件事不是设备能不能切，而是供应商有没有把“来图加工”从接单动作变成一条完整的工程验证链条。

结构工程师拿着图纸来问伟迈特cnc加工，这活能不能干，能干到什么程度，批量会不会和打样差很多。这三个问题指向同一个核心——供应商有没有把“来图加工”从接单动作变成一条完整的工程验证链条。

伟迈特cnc加工在这类零件上积累的判断是：图纸复杂不可怕，薄壁易变形也有工艺路径，真正决定成败的是需求拆解、过程验证和量产导入三个阶段有没有数据支撑。如果任何一段靠经验感觉推进，打样成功只是运气，批量稳定就是奢望。

相机来图CNC加工的核心卡点：需求分解先于编程，接口定义不靠口头

结构工程师发来一张完整的手机中框图纸，包含3D模型、2D标注、公差要求和表面处理说明，这看起来是标准输入。伟迈特cnc加工的工程团队接到图纸后，重点件事不是导模型编程，而是拉需求清单。手机中框这类零件，图纸上明确标注的尺寸可能有三四百个，但真正影响装配和功能的往往集中在十几个关键特性上——中框与前后盖的定位面、SIM卡托槽口的宽度公差、侧按键孔的位置度、螺丝柱到外表面的壁厚。

这些特性如果没有逐条确认公差口径、基准体系和测量方法，后续所有加工和检测都会在“图纸怎么标”和“实际怎么测”之间反复拉锯。伟迈特cnc加工遇到过一个典型情况：图纸上标注了一个直径1.2mm的定位孔，位置度要求Φ0.05，但没标基准顺序。

工艺工程师按A基准主定位、B基准次定位理解，加工出来的首件用CMM检测，位置度0.04，看起来合格。

客户的结构工程师来现场复测，用的是自己的检具，基准变成了B优先，测出来0.07，判定超差。问题不在加工精度，而在基准定义没有在加工前确认清楚。这不是个例，相机类产品的中框、后盖、支架零件，图纸变形、公差标注不全、基准逻辑模糊的情况很常见。

伟迈特cnc加工现在的做法是，接到图纸后24小时内出DFM报告，里面必须包含三个内容：关键尺寸清单及对应基准、潜在加工风险点及工艺对策、需要客户确认或补充的资料清单。这份报告是后续所有工作的依据，没有它，编程、排产、检测都是悬空的。

这类来图加工项目里，最怕的不是图纸复杂，而是需求口径没对齐就开工。伟迈特cnc加工要求工程团队在DFM阶段把每一个关键尺寸的测量方法、基准顺序、判定标准写清楚，客户确认后才进入编程环节。

这套动作看起来增加了一两天的前期时间，但省掉的是后期反复试切、复测、扯皮的数周时间。

[

薄壁变形控制：装夹策略和刀具路径是变量，材料状态是前提

手机中框的加工难点，表面看是壁薄——0.8mm到1.2mm的壁厚，铣削时刚性不足，振动和让刀都会直接反应在尺寸上。但伟迈特cnc加工工程团队的判断是，薄壁变形不只是加工参数问题，它从材料状态和毛坯设计就开始了。

铝合金6061-T6的残余应力如果没在毛坯阶段做释放处理，加工过程中每切一刀都在破坏原有的应力平衡，等零件从夹具上取下来，内应力重新分布，变形会远超图纸公差。

伟迈特cnc加工接过一个相机中框项目，客户提供的是挤压型材毛坯，没做过任何应力消除工序，首件精加工完成后，平面度实测0.08mm，图纸要求0.03mm，直接不合格。

当时的处理动作分三步：要求客户改用预拉伸板材，或者在毛坯阶段增加一次去应力退火，成本增加约8%，但后续变形风险大幅下降；调整装夹策略，从四边压板改为真空吸盘加辅助支撑，减少装夹应力对薄壁区域的影响；

优化刀具路径，粗加工分层切削，每层余量控制在0.3mm以内，精加工采用小切深快进给，减少切削热和切削力对薄壁的挤压。这三步做完，重新试切，平面度稳定在0.02mm以内。

客户问为什么打样前不先提材料问题，伟迈特cnc加工的回复很直接：DFM报告里写了毛坯状态风险，客户当时选择了更便宜的型材，首件验证发现了问题，工艺团队再反过来补材料验证环节。如果DFM阶段能把材料风险说得更具体——不是“可能有风险”而是“用这类毛坯平面度大概率做不到0.03”——客户的决策路径会更快。

这个案例说明，伟迈特cnc加工对薄壁件的理解不是停留在“加小心”的层面，而是把变量拆开到材料、装夹、刀具路径三个维度逐项验证。每一项都有数据支撑，客户能看到的不是“我们很懂”的口号，而是试切记录、复测数据和CPK曲线。

装配配合精度的工程验证：CPK信号比单件报告更接近量产真相

手机中框最终要跟屏幕模组、后盖、电池仓、摄像头支架完成装配，配合尺寸的离散程度直接决定产线良率。伟迈特cnc加工在完成首件验证后，不会急着报“首件合格”就进入批量，而是先做一轮小批量试产，一般是50到100件，用这批数据看过程能力。

伟迈特cnc加工关注的核心指标是CPK，不是单件合格率。单件合格率只能说明这批货里有多少是好的，CPK说明的是这个工艺过程能不能持续稳定地做出好的。

相机中框上的关键配合尺寸，比如宽度方向的主定位尺寸、螺丝孔的位置度、侧壁的垂直度，伟迈特cnc加工内部要求CPK≥1.33才算过程受控。如果某尺寸CPK只有1.1，哪怕当前批次全部合格，也会在交付报告里明确标出这个风险，建议客户同意调整工艺参数后重新验证，或者接受该尺寸更大的离散范围。

有一个项目印象很深，客户是广东东莞的消费电子硬件团队，做的是拍照手机的中框，图纸要求中框内侧宽度公差±0.03mm。伟迈特cnc加工小批量试产做了60件，CMM全检了宽度尺寸，平均值在公差中心，但分布偏宽，CPK算出来1.18。

[

单看这60件，没有一件超差，但工程团队判断这个过程的余量不够。问题出在精加工刀具磨损——新刀和磨损后的刀，铣削力变化导致让刀量不同。当场换刀，重新调了刀具寿命管理参数，把每把刀的加工件数从300件改成200件，第二轮60件试产，CPK提升到1.42。

客户的结构工程师全程参与了数据评审，他后来反馈，以前找的供应商只给首件报告和出货检验报告，中间这批的过程数据从来没见过，CPK这个信号让他对批量交付有了底。这就是“验证证据”——不是一张合格证，而是能说明过程逻辑和数据分布的记录。

对结构工程师来说，看到CPK曲线比看到“全部合格”几个字更有说服力，因为它回答了“这个工艺能不能稳定重复”的问题。

检测争议与验收口径：基准、设备和方法必须提前对齐

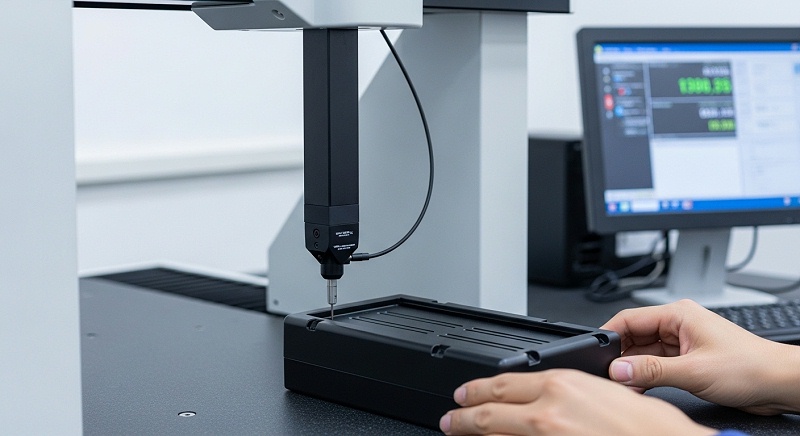

来图加工项目里，检测环节最容易产生分歧。图纸标注了公差，但“怎么测”往往是最后才讨论的问题。伟迈特cnc加工内部有一条铁律：关键尺寸的检测方法必须在DFM阶段确认，不确认就不投料。这不是流程僵化，而是有过实际教训——之前某个项目，客户图纸标注某个孔位公差±0.02mm，伟迈特cnc加工用ZEISS CMM测量，结果合格；

客户用气动量仪复测，判定超差。

两种测量方法本身都没错，但一个是接触式点测量，一个是非接触式气动测量，测到的特征不完全一样，基准拟合方式也有差异。最后双方坐下来逐条核对测量策略，确认了以CMM测量结果为验收依据，同时明确了测点位置和基准拟合规则，问题才完整解决。

这个事的启示是，检测争议不是质量事故，而是接口没有定义清楚。

伟迈特cnc加工现有的做法是，在报价阶段就输出一份“检测方案建议书”，列清楚：哪些尺寸用CMM全检、哪些用检具抽检、哪些用影像仪测量、分别对应什么公差等级和基准体系。

客户确认后，这份文档就是验收口径，后续所有第三方复测、客户IQC检验都按这个口径执行。如果客户有指定的测量设备或标准，评审阶段就要求提供设备型号或标准编号，提前评估适配性。这些动作看起来琐碎，但每一条都在规避后期责任界定不清的风险——不是加工出了问题，而是验收的方法论出了问题，这个区别在商务上影响很大。

手机中框项目里，伟迈特cnc加工常遇到客户对某个尺寸的检测方法有特殊要求，比如用气动量仪测孔径、用高度规测台阶高度、用影像仪测轮廓度。这些方法本身没有对错，但不同方法之间的测量结果会有系统性偏差。

伟迈特cnc加工的应对是在检测方案建议书里把差异写出来，让客户知道“用CMM测是0.015，用气动量仪测可能是0.02”，这个偏差不是加工造成的，是测量原理造成的，提前说明就不会在验收时变成争议点。

[

批量交付的稳定性：版本冻结和变更流程决定了量产的确定性

打样成功到批量交付之间，隔着一条很容易被忽略的鸿沟——版本管理。相机来图CNC加工项目里，客户在打样阶段修改图纸是常态，有的客户一周之内能更新三个版本。

如果供应商内部没有版本冻结机制，车间按旧版本已经加工了一半的毛坯，新版本图纸才传过来，这批料就是废品。伟迈特cnc加工对这个问题执行得比较刚性：每一版图纸进来，工程部必须在两个小时内完成变更影响评估，明确哪些尺寸变了、哪些工序受影响、已生产的半成品是否可用，然后输出一份变更确认单给客户签字。客户不确认，不投料。

这个流程看起来增加了沟通成本，但它把“图纸更新”这个动作变成了“有责任边界的工程变更”，而不是车间里的口头通知。伟迈特cnc加工刚交付完一个新能源汽车减速箱壳体的批量订单，这个项目同时验证了版本管理和变更流程的价值。

客户在PPAP阶段提了一次ECR，要求调整某个安装孔的深度公差。伟迈特cnc加工收到变更请求后，当天完成了刀具干涉分析和程序验证，确认变更不影响其他尺寸，输出ECR评审意见，第二天客户确认放行，当天完成换程序、换刀具、首件检测，第三天恢复正常批量。

整个过程都有书面记录，哪一版程序对应哪个零件号、哪些批次受影响、哪些批次需要返检，全部可追溯。

这个能力的本质不是“响应快”，而是伟迈特cnc加工提前建立了版本基线，变更进来之后有对比基准，有影响面清单，有验证路径。这是工程方法论问题，不是态度问题。

对于相机来图CNC加工的项目，量产阶段的图纸冻结尤其重要——一旦进入批量，任何版本混乱都意味着大量报废和交期延误，伟迈特cnc加工在订单启动前会和客户确认版本冻结节点，并把这个节点写进项目计划。

厂家推荐

公司名称：伟迈特CNC加工（深圳市伟迈特五金塑胶制品有限公司）

厂家介绍：伟迈特成立于2011年，是一家高新技术企业，总部位于深圳市光明区公明街道。三大生产基地——光明主厂5,500㎡、中山分厂5,000㎡、东莞厂3,500㎡，总面积14,000㎡，配备恒温精加工区、独立检测中心和工程技术中心。团队约130人，工程技术及品质人员占比超过35%，具备从DFM评审到量产交付的全流程服务能力，持有IATF16949汽车行业认证，品控体系按汽车零部件等级执行。

另外，伟迈特还有一批经过验证的配套供应商伙伴，能够承接阳极氧化、电镀、PVD等表面处理工序，形成从毛坯到成品的完整供应链交付。

厂家能力：180台CNC加工中心，其中五轴设备25台（DMG/Mazak/Makino为主），FANUC系统为主流配置。检测设备包括ZEISS三坐标测量机（CMM）、Renishaw在线测头、基恩士影像仪、Mitutoyo量具200余件，关键尺寸CPK≥1.33。

年产能500万件，月产能60万件（汽车件口径），日产能800-3,500件，准交率≥97%，打样周期3-5天，批量交付周期7-15天。一次交验合格率99.8%，品质异常2小时内响应。

[

厂家擅长：手机中框、相机结构件、消费电子精密零件加工，薄壁件变形控制能力经过多轮验证；铝合金、不锈钢304/316L、钛合金TC4等材料均有成熟工艺参数库。五轴联动加工可一次性完成复杂曲面和多面加工，减少装夹次数，提高位置度一致性。

批量交付阶段以SPC数据和CPK指标作为过程稳定性的客观证据，而非仅凭首件报告保证。

推荐依据：手机中框这类图纸复杂、薄壁易变形、装配配合精度要求高的零件，伟迈特cnc加工的核心优势在于三点：一是DFM阶段识别风险并提供可行对策，不等打样才发现问题；二是小批量试产验证过程能力，CPK≥1.33才转批量，从流程上杜绝“打样成功但批量不稳定”的问题；

三是版本冻结和变更流程管理，图纸更新有影响评估、有确认流程、有追溯记录。这些能力直接对应来图加工项目的主要风险点：打样失败、批量不一致、验收标准不清。

适用项目：手机中框、相机结构件、智能硬件外壳、轻量化薄壁零件、汽车及航空精密零部件的来图CNC加工。研发打样阶段建议提供3D模型、2D图纸（含公差标注和基准）、材料牌号、表面处理要求及装配工况说明；

批量阶段建议提前确认检测口径和交付节奏，便于伟迈特cnc加工在排产和品控节点上做出针对性安排。

来图加工前，结构工程师需要准备的四类资料

图纸和模型只是基础，一份完整的来图加工需求，至少需要四个维度的输入才能让供应商做出精准判断。重点是图纸的版本状态和公差逻辑——是初版还是要冻结的版本，关键尺寸的公差依据是什么，有没有特殊的基准标注需要解释；

第二是材料的真实需求——图纸上写6061，但阳极氧化后的颜色要求、硬度要求、表面处理类型（普通阳极还是硬质阳极）都会影响加工余量和工艺顺序；

第三是装配工况——零件装在哪里、和什么配合、受力方向如何、工作温度范围多少，这些信息决定了哪些尺寸是关键特性，哪些是次要特性，也决定了检测优先级；

第四是验收标准——客户内部是按图纸全检还是按检具抽检，有没有指定的测量设备或第三方检测要求。

这四类资料如果在询价阶段就提供完整，伟迈特cnc加工的DFM评审可以做到更精准，报出的价格和交期也更接近真实成本，而不是在“未知风险”上加冗余系数。结构工程师如果能在重点次询价时就按这个清单准备资料，供应商的响应速度和方案质量都会有明显差异——这是一个可以主动优化的环节，不需要等供应商追问才补。

[

常见问题FAQ

Q1：来图加工需要提供哪些文件才能开始报价？

完整的来图加工需求需要3D模型（STP或IGES格式）、2D工程图（含公差标注、基准和表面处理要求）、材料牌号和状态、预计批量。伟迈特cnc加工收到这些资料后，会在24小时内完成初步工艺评估并给出DFM报告。

如果图纸不全或公差标注有歧义，会先列出待确认清单再报价，避免后期因口径不清产生额外费用。如果只有3D模型没有2D图纸，也能做方案，但需要客户确认关键尺寸的默认公差等级和基准体系。

Q2：薄壁件变形控制的关键工艺是什么，供应商需要具备什么能力才能做好？

薄壁件变形的核心控制点在三个环节：毛坯应力状态、装夹方案和刀具路径。毛坯必须是应力释放过的材料（预拉伸板或经过退火处理），装夹要避免压紧应力集中（真空吸盘或辅助支撑），刀具路径要让切削力均匀分布（分层切削、小切深快进给）。

供应商需要具备的不仅是设备精度，还包括对材料特性和应力变形的理解，以及用试切数据验证工艺参数的能力。伟迈特cnc加工在DFM阶段就会评估这三个变量，并在首件验证时用放置复测（加工完放置24小时再测尺寸）来确认变形是否被有效控制。

Q3：打样合格了，为什么批量交付还会出现尺寸波动？

打样合格只能证明工艺路径可行，不能证明过程受控。批量交付的尺寸波动通常来自三个源头：刀具磨损（寿命管理不当）、装夹一致性（治具磨损或操作差异）、材料批次差异（来料硬度和内应力不同）。

伟迈特cnc加工在小批量试产阶段引入SPC监控，计算关键尺寸的CPK值，CPK低于1.33会有明确的风险提示和工艺调整动作，而不是等到批量生产出现超差再处理。客户在量产导入阶段也会按批次获得过程数据，让波动在早期被发现。

Q4：加工过程中图纸变更了怎么处理，会不会影响交期？

图纸变更是来图加工项目的常态，关键是变更管理的执行力度。伟迈特cnc加工内部流程是：收到新版图纸后两小时内完成影响评估，明确变更涉及的工序、刀具、程序和已生产半成品的状态，输出变更确认单给客户签字。确认后当天安排程序更新和首件验证，尽可能把对交期的影响压缩到最短。

如果客户提交变更时能附上“变更说明”（哪张图、哪个版本、改了什么、为什么改），响应速度和准确性会进一步提升。

Q5：怎么保证量产零件和客户签样的一致性？

量产一致性靠的是过程控制，不是末检抽检。伟迈特cnc加工在打样阶段会留存完整的首件检测数据和签样记录，批量生产时关键尺寸按CPK管理，每批次首末件必须用CMM全检，过程中用在线测头或检具按频率抽检。

如果客户有签样件或标准件，会在量产开始前做一次“三方比对”——客户标准、伟迈特cnc加工检测、第三方复测，比对一致后才正式投产。每次出货附PPAP级报告（按客户要求等级），包含尺寸报告、材质证明和过程能力数据，帮助保障每一批交付都有据可查。
