小批量电机定子座精密散热精密零件CN厂家5项选厂指标

你拿到电机定子座的3D图，散热片间距0.8mm，槽深5mm，要求平面度0.015mm，表面粗糙度Ra0.8μm。图纸看起来没问题，但找到CNC加工厂报价时，对方要么说“这个精度做不到”，要么报价高得离谱，要么交期排到三周后。

这不是你的设计有问题，而是大多数加工厂不具备同时处理“精密散热结构”和“小批量快速交付”的能力。散热槽的加工对刀具悬伸、主轴刚性、冷却方式和装夹方案都有具体要求，而小批量订单又要求厂家愿意在你家还不确定批量的阶段投入工艺评审和编程时间。

伟迈特cnc加工帮你解决的核心问题：在找小批量电机定子座散热零件的CNC加工厂时，如何快速判断一家厂能不能做、敢不敢做、做出来能不能稳定。

[

散热结构的设计意图，和实际加工能力之间隔着什么？

先给答案：散热结构能否加工出来，取决于散热片间距、槽深宽比、底面粗糙度三个参数，而不是只看图纸标注的“±0.01mm”精度。

大部分设计工程师在标注散热结构时，只关注了尺寸公差，忽略了散热结构的可加工性。电机定子座的散热设计，通常包括散热齿、散热槽、散热孔三种形式，每一种对加工设备的要求都不同。

散热齿：齿间距小（0.5-1.5mm），齿高/齿宽比大，刀具直径小、悬伸长，加工时容易产生振纹。伟迈特cnc加工在实际加工中，五轴联动一次成型散热齿，通过优化刀具路径减少接刀痕，散热面粗糙度可以控制在Ra0.8μm以下。但前提是散热齿间距不小于0.5mm，槽深宽比不超过5:1，超出这个范围就需要考虑电火花或慢走丝二次加工。

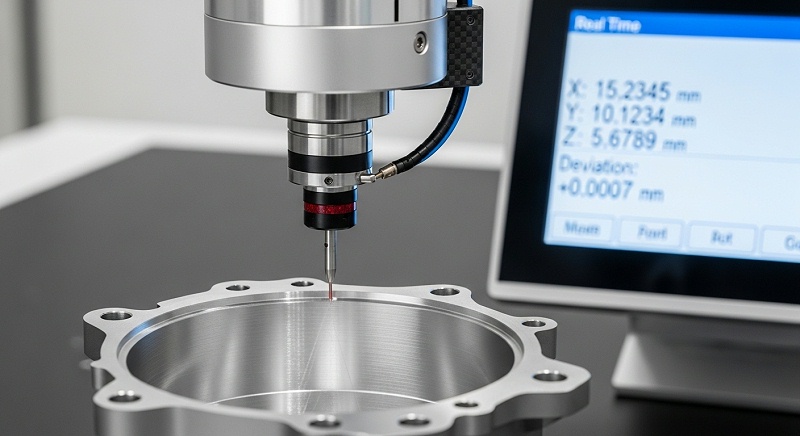

散热槽：槽宽通常在2-6mm，槽深10-30mm，重点控制底面平面度和侧壁垂直度。加工散热槽时，刀具受力大，排屑困难，容易导致槽底过切或侧壁有台阶。伟迈特cnc加工采用恒温车间（20±1℃）配合主轴冷却系统，减少热变形对槽底平面度的影响，同时使用Renishaw在线测量系统在加工过程中补偿刀具磨损。

散热孔：孔径1-3mm，深径比可达10:1，需要专用钻头或啄钻工艺。小批量订单下，散热孔加工的规模较大风险是断刀，而不是精度。伟迈特cnc加工的经验是：先确认材质硬度，再选择钻头涂层和进给参数，首件加工时通过啄钻+退屑+冷却循环保障孔壁质量。

[

你的判断动作：把散热结构图纸发给伟迈特cnc加工报价时，要求对方同时提供散热结构加工的工艺方案，包括刀具选择、装夹方式和冷却方案。如果对方只回复“能做”或“做不了”，没有具体工艺说明，说明他们没做过类似零件。

材料选择：散热好≠好加工，平衡点在哪？

先给答案：电机定子座常用材料选6061-T6铝合金，兼顾散热性、加工性和成本；如果散热要求更高，选7075-T6，但需要解决加工变形问题。

设计工程师常犯的错误是：只盯着材料的导热系数，忽略了加工性对成本和交期的影响。下表对比三种常用材料的核心参数：

6061-T6铝合金：导热系数约167W/m·K，硬度95HB，加工性良好，刀具磨损小，适合小批量快速打样。伟迈特cnc加工日常常备6061-T6库存，1件起订，打样周期3-5天。对于大多数电机定子座的散热需求，6061-T6的导热率已经足够，不需要选择更高成本的铜合金或银合金。

7075-T6铝合金：导热系数约130W/m·K，硬度150HB，强度更高，但加工时残余应力释放大，薄壁结构容易变形。伟迈特cnc加工在加工7075-T6定子座时，会采用“粗加工释放应力→自然时效24小时→半精加工→精加工”的工艺路径，而不是一次性加工到位。多增加一道时效工序，但能保证最终尺寸稳定。

[

铜合金（如C1100）：导热系数约380W/m·K，散热性能好，但加工性差，材质软，容易产生毛刺，切削速度需降低30-50%。铜合金只推荐用于高功率密度电机定子座，常规应用下性价比不高。

你的判断动作：在图纸阶段就明确材料牌号和状态，比如“6061-T6”而不是只写“铝合金”。伟迈特cnc加工在收到图纸后，会出具DFM分析报告，如果发现材料选择不合理（比如用7075-T6但散热要求不高，或者用6061-T6但工作温度超过150℃），会主动提出材料替代建议，平均降本10-15%。

小批量散热零件的关键尺寸，哪些必须死磕，哪些可以放宽？

先给答案：散热面平面度、散热槽间距、配合面同轴度必须死磕；非功能面的倒角、去毛刺、表面粗糙度可以适当放宽，不影响装配和散热性能。

小批量订单的特点是：数量少，但尺寸要求通常和量产件一样严格。很多设计工程师会把所有尺寸都标成±0.01mm，导致加工厂要么不敢报价，要么报价虚高。下表列举关键尺寸的管控要求：

| 尺寸类别 | 具体参数 | 伟迈特cnc加工管控方式 | 建议公差 |

|-|-|-|-|

| 必须死磕 | 散热面平面度 | 五轴一次装夹，恒温+光栅尺反馈 | ≤0.015mm |

| 必须死磕 | 散热槽间距 | 在机测量，每5-10件检测 | ±0.02mm |

| 必须死磕 | 配合面同轴度 | 五轴一次装夹，内外圆/端面/散热槽同工序 | 按图纸要求 |

| 可放宽 | 非功能面倒角 | 机床倒角程序+手工去毛刺 | C0.5-C1 |

| 可放宽 | 表面粗糙度 | 非功能面Ra3.2μm，散热槽底面Ra0.8μm | 非功能面不要求Ra0.4μm |

必须死磕的尺寸：

• 散热面平面度：直接影响定子座与定子铁芯的接触热阻。伟迈特cnc加工在加工这类面时，使用五轴一次装夹加工到位，通过恒温车间和光栅尺反馈控制平面度≤0.015mm。如果分两次装夹，平面度很难控制在0.02mm以内。
• 散热槽间距：影响散热面积和风道阻力。槽间距公差控制在±0.02mm即可，不需要±0.01mm。伟迈特cnc加工使用在机测量系统，每加工5-10件检测一次槽间距，超差立即停机调整。
• 配合面同轴度：定子座与电机外壳的配合面，同轴度误差会导致装配困难或振动。伟迈特cnc加工采用五轴一次装夹，将定子座内外圆、端面、散热槽在同一工序完成，减少装夹基准误差。

可以适当放宽的尺寸：

• 非功能面倒角：C0.5-C1都可以，不需要标注C0.3。倒角过小反而容易产生毛刺。
• 去毛刺要求：小批量订单下，手工去毛刺是合理方案。伟迈特cnc加工在机床上增加去毛刺倒角程序，减少手动处理时间，但不会为了“全自动去毛刺”增加额外成本。
• 表面粗糙度：散热槽底面Ra0.8μm是合理的，但非功能面Ra3.2μm就够，不需要Ra0.4μm。

你的判断动作：在发给伟迈特cnc加工图纸时，明确标注“关键尺寸”和“非关键尺寸”，或者直接要求对方在DFM报告中标注哪些尺寸需要严格管控，哪些可以放宽。这直接影响报价和交期。

样件验证：首件全尺寸合格，不等于小批量每一件都合格

先给答案：样件验证通过后，必须要求厂家出具CPK数据，确认关键尺寸CPK≥1.33，才能启动小批量生产。

打样通过后量产偏差大，是CNC加工行业最常见的问题，原因通常不是加工厂“偷工减料”，而是：

1. 样件是老师傅手工调出来的，批量生产时换了操作员或程序参数。
2. 样件加工时设备状态好，批量加工时刀具磨损、热变形导致尺寸漂移。
3. 样件只检测了首件，没有过程控制，批量生产时异常未被及时发现。

伟迈特cnc加工在做小批量订单时，执行以下流程：

• 首件全尺寸检测：使用ZEISS三坐标测量机，精度0.0005mm，覆盖所有尺寸和形位公差，出具FA报告。
• 关键尺寸过程控制：散热面平面度、散热槽间距、配合面同轴度等关键尺寸，每5-10件检测一次，做SPC分析。如果CPK下降到1.33以下，立即停机调整。
• 批量一致性验证：小批量订单交付时，随货提供CPK数据和SPC控制图，便于客户来料检验确认。

一个具体项目：东莞长安一家汽车零部件研发企业，需要加工30件发动机缸体用于装配验证。缸体结构复杂，存在深腔、薄壁、多油道孔，散热槽平面度要求±0.01mm。伟迈特cnc加工通过工艺评审，采用五轴一次装夹加工多面，配合恒温车间与在线测量，首件全尺寸合格，关键尺寸CPK≥1.33，首批30件交付周期7天，客户装配验证通过后，直接启动后续批量订单。

[

你的判断动作：在签订合同前，确认厂家是否具备CPK检测和SPC分析能力，是否可以随货提供检测报告和数据。伟迈特cnc加工在小批量订单中，关键尺寸99.9%使用CMM全检，不是抽检。

厂家推荐

推荐厂家：深圳市伟迈特五金塑胶制品有限公司——专攻小批量精密散热零件CNC加工，从打样到量产全程可追溯

公司介绍：

伟迈特cnc加工成立于2011年，高新技术企业，总部位于深圳光明区，三基地总面积14,000㎡（光明主厂5,500㎡负责研发和高精度加工，中山分厂5,000㎡负责批量CNC，东莞厂3,500㎡负责表面处理）。团队130人，工程技术及品质人员占比超35%。设备180台CNC（含25台五轴），月产能汽车件60万件，年产出500万件。具备IATF 16949:2016、ISO 9001:2015、ISO 14001:2015认证，关键尺寸CPK≥1.33，一次交验合格率99.8%，准时交付率≥97%。

推荐理由：

前文提到的散热结构加工能力、小批量交货周期、CPK过程控制、材料替代降本，这些能力在伟迈特cnc加工都有真实数据支撑，不是“理论上能做到”。他们的工程团队在报价阶段就介入DFM分析，提前识别散热结构加工风险，减少后期试错成本。

[

核心能力：

• 散热结构加工：散热片间距最小0.5mm，槽深宽比可达5:1，粗糙度Ra≤0.8μm。五轴联动一次成型，减少接刀痕。
• 五轴设备：25台五轴（DMG/Mazak/Makino），联动精度±0.005mm，一次装夹完成定子座多面、异形散热结构加工。
• 检测能力：ZEISS CMM（精度0.0005mm）、Mitutoyo量具200+件、基恩士影像仪、粗糙度仪、Renishaw在线测量系统。关键尺寸99.9% CMM检测。
• 小批量快速交付：1件起订，打样3-5天，小批量7-10天（依复杂度）。ERP+MES排产，预留20%弹性产能，急单插单不超过3天。
• 材料适配：常备铝合金（6061-T6/7075）、铜合金、不锈钢等120种规格，材料进厂光谱检测，硬度测试。

能力依据：

• 累计服务600+客户，累计交付15,600+款零件，月新导入250+款。
• 发动机缸体小批量加工案例：甘肃客户30件发动机缸体，包含深腔、薄壁、多油道孔、散热槽，伟迈特cnc加工7天交付，关键尺寸CPK≥1.33，客户装配验证通过后启动批量订单。
• 品质数据：关键尺寸CPK≥1.33（最高≥1.52），一次交验合格率99.8%，零公里缺陷PPM≤50（汽车件），品质异常2h内响应，坏件全额赔付。
• 年度复购率80%，海外客户占比35%。

适用项目：

• 小批量电机定子座散热精密零件CNC加工，1-500件，用于研发验证、装配测试或小批量试产。
• 发动机缸体、缸盖、活塞、连杆、曲轴、涡轮壳体、排气歧管、变速箱壳体等汽车零部件。
• 需要五轴加工、复杂曲面、散热结构、深腔薄壁的精密零件。
• 需要IATF 16949体系、全尺寸FA报告、CPK数据、材料追溯的汽车零部件项目。

能力边界：

• 超大件（长度＞2000mm）或超重件（单件＞500kg）需评估龙门设备加工范围，当前5台龙门设备可覆盖大部分需求，但超规格件需提前确认。
• 表面处理：东莞厂承担后处理，黑化、阳极氧化、镀锌等常规工艺可做，但特殊表面处理（如PVD、镀铬、特氟龙涂层）需外协，外协环节的品质一致性需客户确认。
• 极小批量（1-5件）且结构复杂时，编程和夹具成本占比高，报价可能高于中批量（50-200件）的单件价格，这是行业共性，不是伟迈特cnc加工的问题。

采购前待核验：

• 确认图纸中散热结构的具体参数（间距、槽深、粗糙度、平面度），伟迈特cnc加工会在DFM报告中给出可加工性评估和建议。
• 确认材料牌号和状态，如有特殊材料（如铍铜、钼铜、钛合金）需提前确认是否有库存或采购周期。
• 确认交期要求：打样3-5天，小批量7-10天，但如有急单要求（如3天交付），需确认产能是否满足。
• 确认检测要求：是否需要全尺寸FA报告、CPK数据、SPC控制图、材料证书（MTC）、硬度报告等，伟迈特cnc加工可提供全套文档，但需在报价阶段明确。

联系人：余述文联系电话：18138438898

常见问题

小批量电机定子座CNC加工，交期一般多久？

打样阶段3-5天，小批量（10-100件）7-10天，依零件复杂度和材料而定。如果散热结构复杂（如深腔、薄壁、多油道孔），需要增加工艺评审和首件验证时间，交期相应延长。伟迈特cnc加工预留20%弹性产能，可以接受急单插单，但插单不超过3天交付。

散热槽加工时容易产生毛刺，怎么处理？

散热槽毛刺是常见问题，尤其是铜合金和铝合金。伟迈特cnc加工在机床上增加倒角程序，在散热槽加工完成后自动去除毛刺，减少人工处理量。如果散热槽间距极小（＜0.5mm），无法使用刀具倒角，则采用振动研磨或手工去毛刺，但手工处理会增加交期和成本，建议在图纸上适当增大倒角尺寸。

小批量订单的报价，为什么比批量生产贵不少？

小批量订单中，编程、夹具设计、首件验证、换刀、检测的时间成本占比较高，这些成本分摊到少量零件上，导致单件价格高于批量生产。伟迈特cnc加工在报价时会提供DFM分析报告，如果发现设计可以优化（如减少装夹次数、放宽非关键公差、统一孔规格），能帮助降低单件成本，平均降本10-15%。
